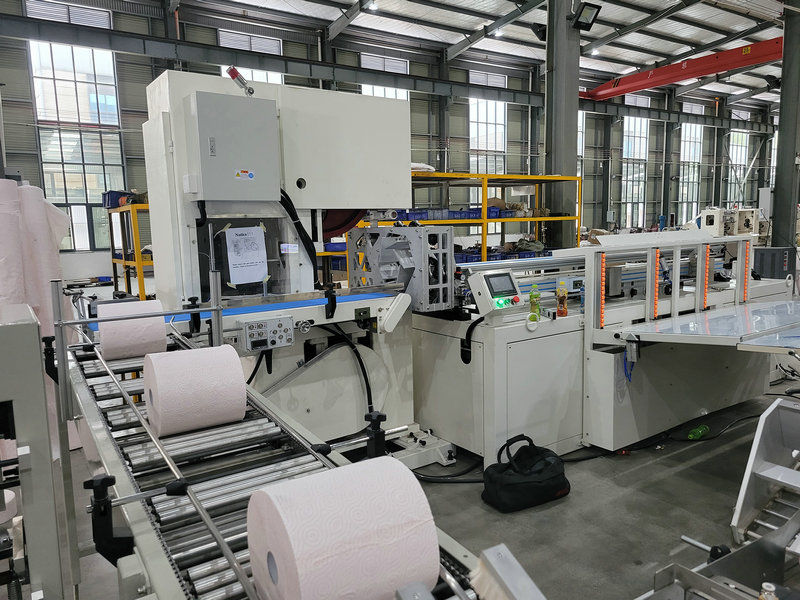

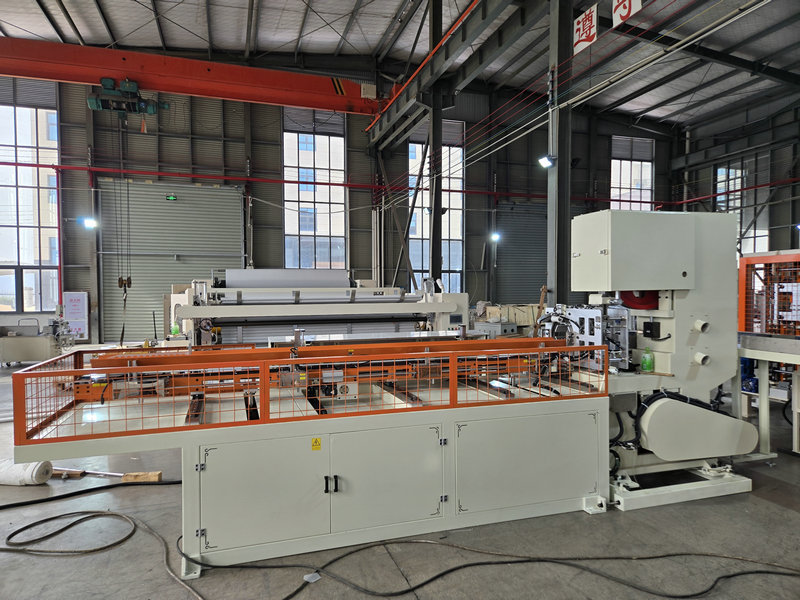

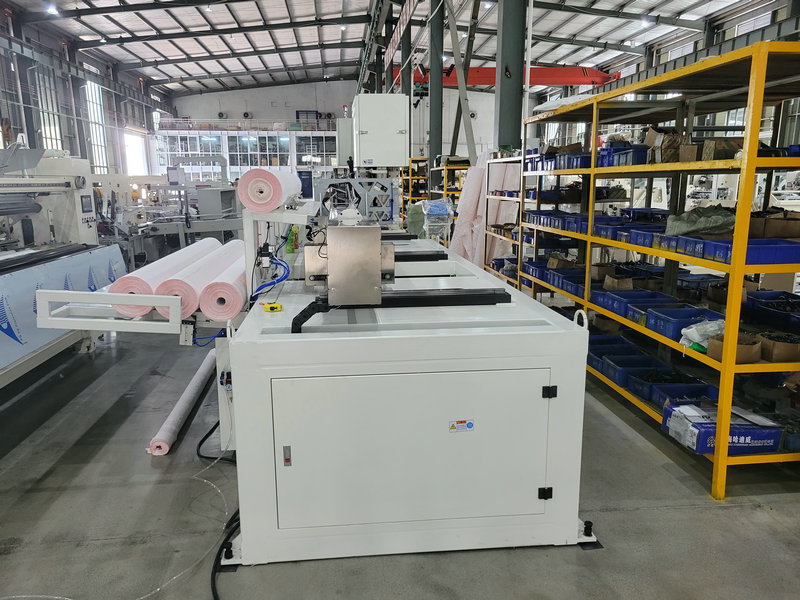

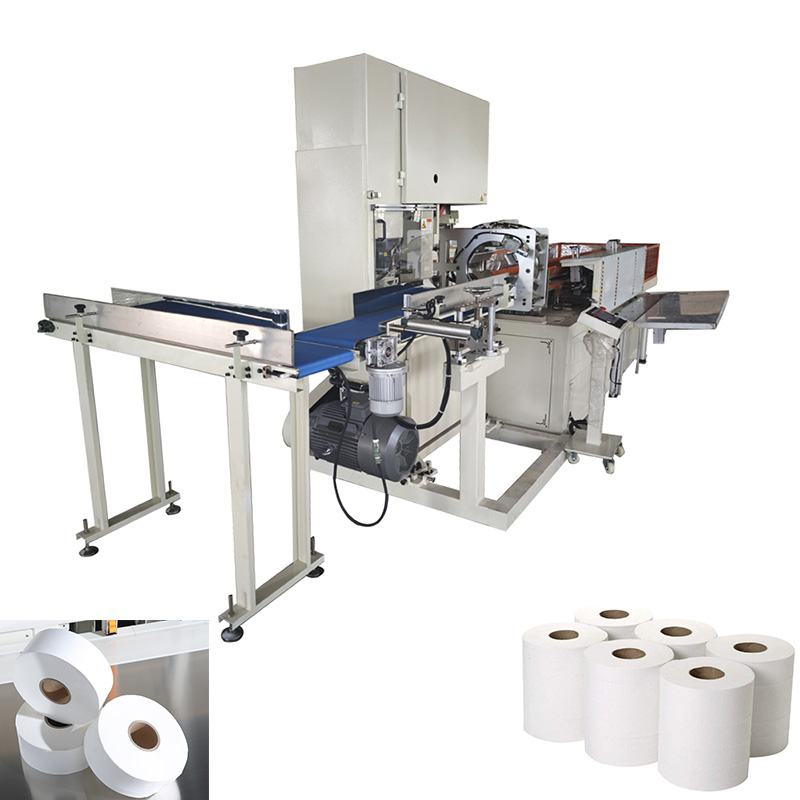

Полностью автоматическая машина для резки рулонной бумаги с ленточной пилой

Цена: Договорная
Модель: XY-AI-500
Мощность: 15 кВт 380 В 50 Гц 3 фазы
Применение: Ленточнопильный станок для резки рулонов бумажных полотенец Maxi
Вес: 2,5 тонны

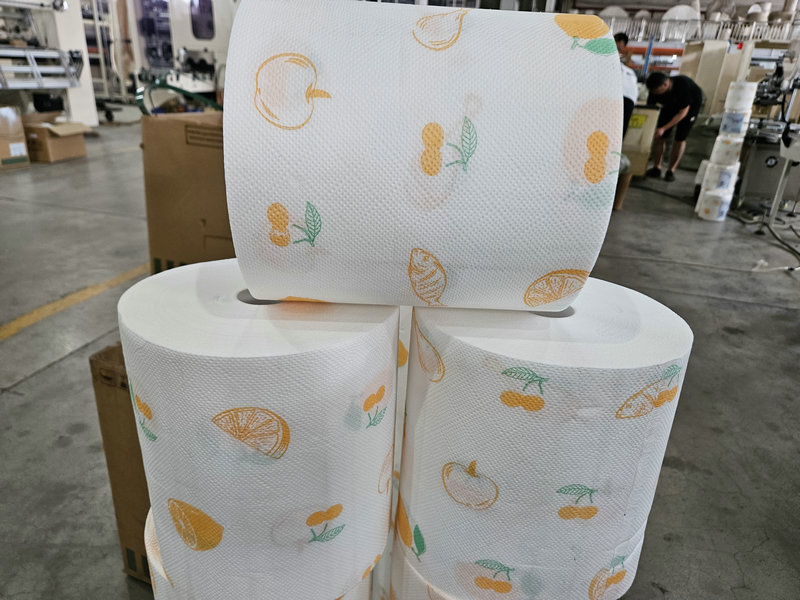

Производительность: макси рулон бумажных полотенец
Размер упаковки: 6580*2800*2100mm
Размер машины:
Сертификация: CE, ISO

Получить цену

+86-18650016302

XY-TQ-B Automatic Toilet Paper Kitchen Towel Maxi Roll Rewinding Machine

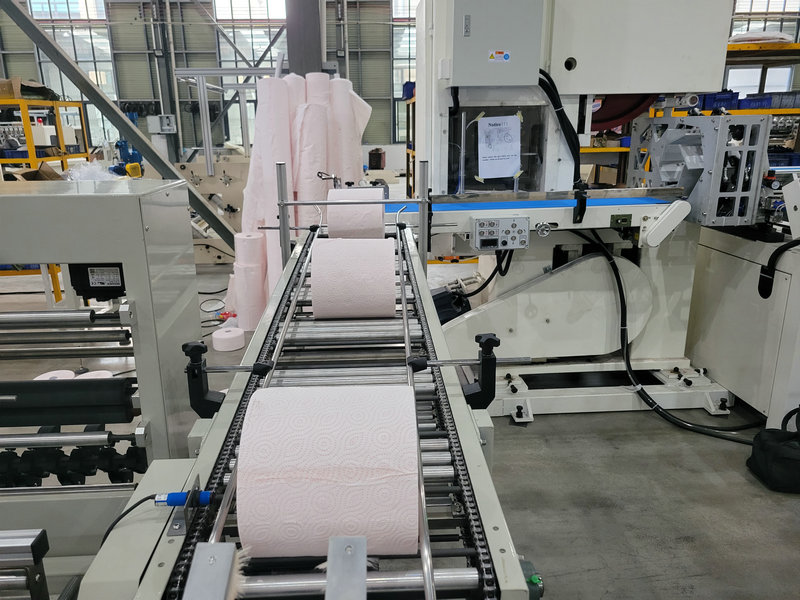

Полностью автоматическая машина для резки рулонной бумаги с ленточной пилой

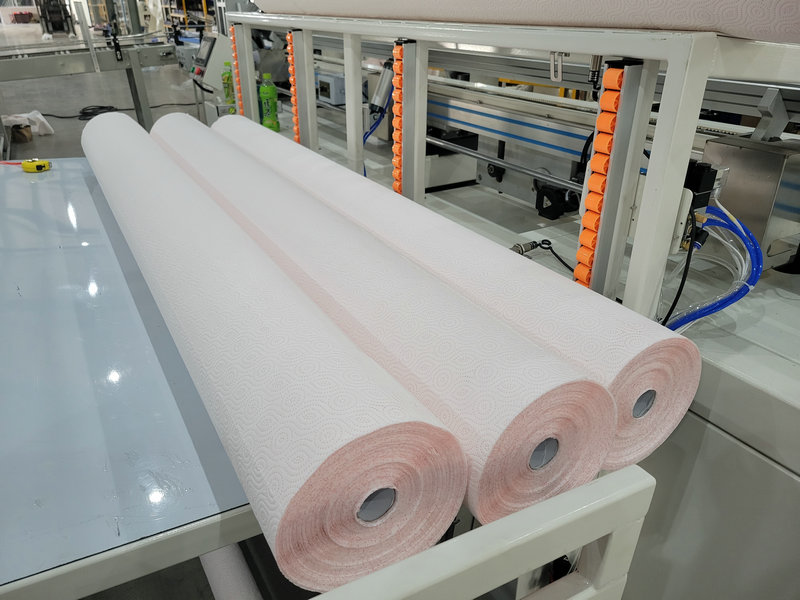

Эта установка предназначена для резки небольших рулонов бумаги диаметром 150–350 мм на заданную длину. Она подходит для производителей туалетной бумаги, кухонных полотенец и макси-рулонов, которым нужна точная резка с допуском ±1 мм и минимальным количеством отходов. Управление ведётся через ЧМИ, что упрощает настройку длины реза и контроль процесса.

Машина работает с бумагой-основой шириной 1200–2850 мм и поддерживает фиксированную длину реза 70–500 мм. Скорость резки регулируется в диапазоне 10–40 резов в минуту. Длина реза головы и хвоста не превышает 30 мм. Для резки используется импортированное из Германии лезвие 6390×90×1,2 мм.

Ключевые преимущества и конфигурация

Интеллектуальная система заточки: шлифовальный круг с электроприводом, регулировка угла, автоматическая подача внутрь и наружу, регулируемый цикл заточки. Угол лезвия 20–30° (регулируемый).
Увеличенный ресурс: срок службы лезвия и шлифовального круга в 1,2 раза выше по сравнению с традиционными процессами.
Система сбора пыли: циклонное разделение отрицательного давления с двухступенчатой картриджной фильтрацией. Запуск и остановка связаны с процессом заточки.
Пожарная безопасность: искрогаситель с баком из нержавеющей стали 201.
Конструкция рамы: сварная стандартная сталь, оптимизированная методом конечных элементов.
Привод и управление: прецизионные линейные направляющие, сервоприводы, ПЛК INVT и сервосистема INVT.
Пневматика и датчики: компоненты AirTac, датчик расстояния SICK.

Энергопотребление и требования к площадке

Конфигурация мощности включает главный серводвигатель поворотного механизма 3,8 кВт, нажимной серводвигатель 1 кВт, главный двигатель ленточной пилы 15 кВт и нагнетательный двигатель 0,37 кВт. Потребляемая мощность составляет 10 кВт. Требование к сжатому воздуху — 0,6 МПа ± 10 %.

Точные габариты, масса и требования к фундаменту уточняются в зависимости от комплектации. Для подбора конфигурации под ваше производство рекомендуется запросить актуальные данные у отдела продаж.

Часто задаваемые вопросы

Какой диапазон диаметров рулонов поддерживается?

Машина рассчитана на резку небольших рулонов диаметром от 150 до 350 мм.

Можно ли настроить длину реза?

Да, поддерживается фиксированная длина реза в диапазоне 70–500 мм с допуском ±1 мм. Настройка выполняется через ЧМИ.

Как обеспечивается чистота рабочей зоны?

Встроенная система сбора пыли с циклонным разделением и картриджной фильтрацией улавливает шлифовальную пыль. Искрогаситель с водяным баком из нержавеющей стали 201 повышает пожарную безопасность.

Какие компоненты используются в приводе и управлении?

Применяются прецизионные линейные направляющие, сервоприводы, ПЛК INVT, пневматика AirTac и датчик расстояния SICK.

Следующий шаг

Для получения коммерческого предложения, уточнения комплектации под вашу бумагу-основу и условий поставки свяжитесь с нашими специалистами. Мы поможем подобрать конфигурацию с учётом ширины бумаги, требуемой длины реза и производительности линии.

Ознакомьтесь с другими решениями для переработки бумаги: Pocket Tissue Machine и Full Automatic Maxi Roll Paper Band Saw Cutting Machine.

1. Подходит для резки небольших рулонов бумаги (диаметром 150–350 мм) (встроенное управление на ЧМИ).
2. Применимая ширина бумаги-основы: 1200-2850 мм.
2. Скорость резки: 10-40 резов/мин (регулируемая) (встроенное управление на HMI)
3. Поддерживает режим резки фиксированной длины: 70–500 мм, с допуском резки ±1 (встроенное управление на HMI).
4. Длина резки головы и хвоста ≤ 30 мм.
5. Характеристики лезвия: импортированное из Германии лезвие 6390*90*1,2.

1. Система человеко-машинного взаимодействия
Он оснащен сенсорным экраном промышленного класса, графическим человеко-машинным интерфейсом (GUI) и встроенным интеллектуальным модулем расчета параметров. Система имеет встроенный мастер настройки параметров, поддерживает управление многоуровневым меню и реализует режим работы человеко-машинного интерфейса (MMI).
2. Механизм безопасной эксплуатации
В машине используется полностью автоматизированный, беспилотный рабочий процесс, она оснащена системой защиты контура (включая устройство аварийной остановки) и использует защитные блокировки с помощью логического управления ПЛК. Блок заточки оснащен независимым защитным ограждением, функцией обнаружения аномалий лезвия и определения оставшейся емкости лезвия, что значительно снижает риски безопасности, связанные с традиционным ручным вмешательством.
