Цена:
Договорная
Модель:
XY-BT-288
Мощность:
15 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение:
N-складная машина для полотенец для рук
Вес:
2 тонны (зависит от ширины рулона)
Производительность:
N-образное полотенце для рук
Размер упаковки:
2000*1500*2100 мм (зависит от ширины рулона)
Размер машины:
Сертификация:
CE, ISO
XY-TQ-B Automatic color printing glue lamination kitchen towel macihne

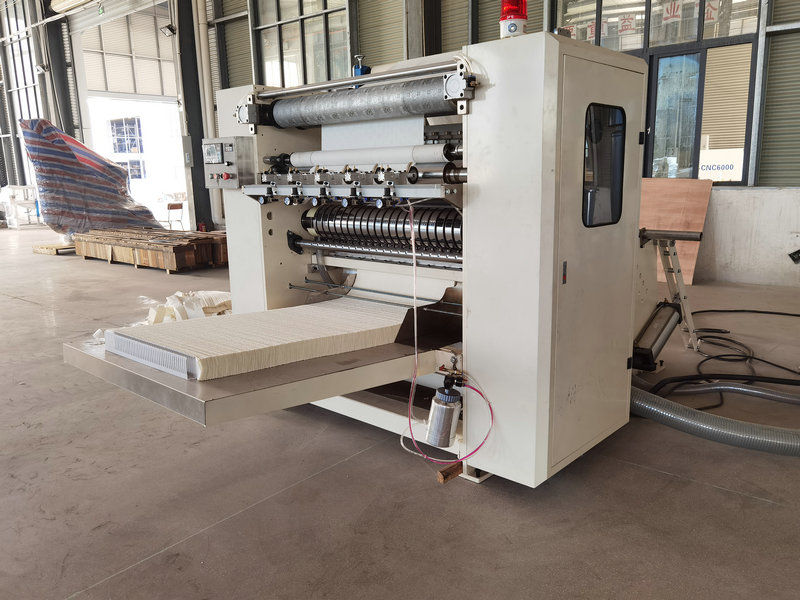

Если вы планируете выпуск одноразовых полотенец для рук формата N-складки, ключевой вопрос при выборе — совпадёт ли конфигурация машины с вашим джамбо-рулоном, требуемым размером готового листа и способом дальнейшей упаковки. Модель XY-BT-288N — это конвертинговая машина с пятью дорожками N/Z-образного складывания, рассчитанная на однослойную основу 33–45 г/м² и работу в диапазоне скоростей 0–100 м/мин в зависимости от исполнения. Ниже разобраны состав модулей, требования к сырью и площадке, а также параметры, которые нужно подтвердить до заказа.
Машина работает по классической схеме конвертинга полотенец: джамбо-рулон разматывается, полотно проходит через блок тиснения «сталь-сталь», затем через пневматическую точечную перфорацию, после чего режется на листы и складывается в N-образную гармошку с вакуумным прижимом. Готовые полотенца выходят с пяти дорожек и далее передаются на счётчик с маркировкой чернилами.
Привод построен на ремне ГРМ и плоском ремне — это даёт точное передаточное число и снижает уровень шума по сравнению с цепными передачами. Пневматическое автоматическое разделение сломанной бумаги упрощает обслуживание и снятие остатков полотна при обрыве.

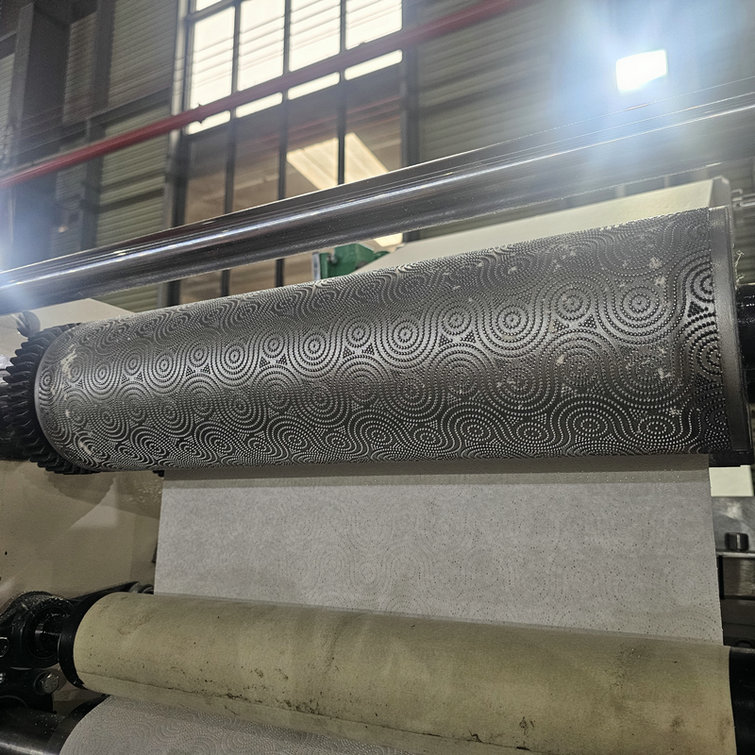

Блок тиснения сталь по стали формирует устойчивый рельеф на однослойной основе 33–45 г/м².
Одновременный выпуск пяти потоков N-образно сложенных полотенец с вакуумным прижимом.
Двухслойное склеивание с ламинированием доступно как опция — уточняйте при заказе.

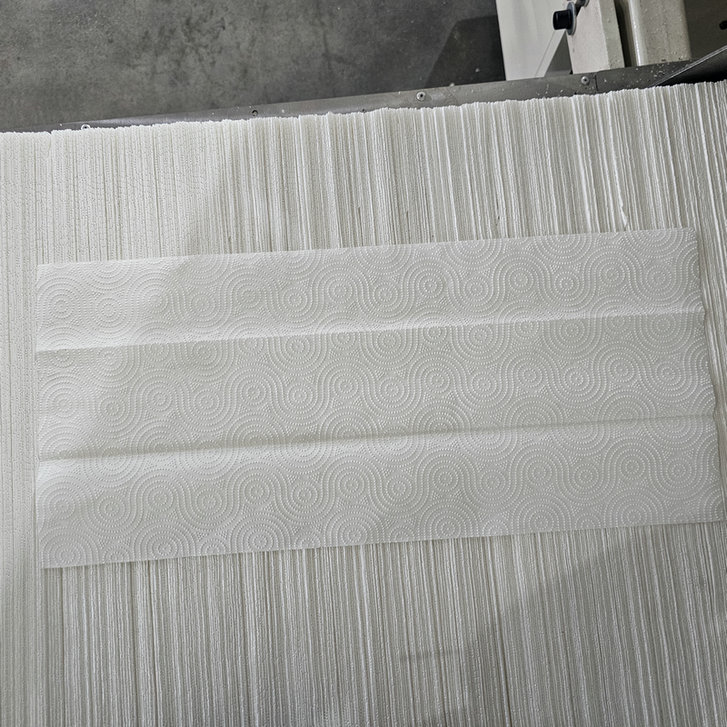

Машина рассчитана на однослойную основу плотностью 33–45 г/м². Внутренняя втулка джамбо-рулона — 76,2 мм; другие размеры возможны по запросу. Готовый лист в развёрнутом виде — 230×230 ±2 мм, в сложенном — 76,6×230 ±2 мм.
Пневматическая система требует воздушного компрессора 3 л.с. и минимального давления 5 кгс/см²; компрессор предоставляется заказчиком. Управление построено на ПЛК с частотно-регулируемым приводом. Точные габариты, вес и потребляемую мощность уточняйте в разделе технических характеристик или у продавца — эти данные зависят от итоговой комплектации.
| Критерий выбора | Что проверить перед заказом |
|---|---|
| Формат готового изделия | Совпадает ли 230×230 мм в развёрнутом виде с вашим стандартом N-складки |
| Сырьё | Плотность основы 33–45 г/м², однослойное исполнение |
| Джамбо-рулон | Втулка 76,2 мм; иные размеры — по запросу |
| Ламинирование | Нужен ли двухслойный клеевой слой (опция) |
| Пневматика | Наличие компрессора 3 л.с. и давления от 5 кгс/см² на площадке |
| Упаковка | Как будет упаковываться готовое полотенце после счётчика |
XY-BT-288N подходит для производств, выпускающих одноразовые полотенца для рук в формате N-складки для сегментов HoReCa, офисов и розничных сетей. После конвертинга полотенца обычно проходят упаковочный участок — здесь важно заранее определить, как будет организована подача от счётчика к упаковщику и какой формат пачки нужен.
Если вы сравниваете разные типы складки, посмотрите каталог машин для полотенец для рук — там собраны модели с C-, V- и N/Z-складкой. Для понимания вариантов упаковки N-складки полезен материал о решениях по упаковке N-складных полотенец.
В характеристиках указан диапазон 0–100 м/мин в зависимости от модели. Стабильная рабочая скорость зависит от плотности основы, качества джамбо-рулона и настройки складки — её следует подтвердить на пробном запуске.
Базовый формат — 230×230 мм в развёрнутом виде. Возможность изменения размера и диаметра втулки уточняйте у продавца: часть параметров доступна по запросу.
Компрессор 3 л.с. с давлением от 5 кгс/см², подвод питания под частотно-регулируемый привод и место под упаковочный участок. Точные требования по габаритам и мощности зависят от комплектации.
Условия пусконаладки, обучения операторов и приёмки согласуются в договоре. Запросите у продавца программу пробного запуска и перечень контрольных точек.
Чтобы получить точную конфигурацию под ваш джамбо-рулон и формат готового полотенца, отправьте запрос с указанием плотности основы, диаметра втулки и требуемого формата упаковки. Мы подтвердим комплектацию, сроки и условия поставки.
| Параметр | Значение |
|---|---|
| Модель машины | XY-BT-288N, машина для производства одноразовых полотенец с 5 линиями N/Z-образного складывания (выгодная заводская цена) |
| Размер листа в развернутом виде (Д×Ш) | 230×230 ±2 мм |
| Размер листа в сложенном виде (Д×Ш) | 76,6×230 ±2 мм |
| Диаметр внутренней втулки джамбо-рулона | 76,2 мм (возможны другие размеры по запросу) |
| Производственная скорость | 0–100 м/мин (в зависимости от модели машины) |
| Питание | Частотно-регулируемый привод |
| Программируемый контроллер | ПЛК (компьютерный контроллер) |
| Тип складывания | N-образное складывание с вакуумным прижимом |
| Приводной механизм | Ремень ГРМ и плоский ремень |
| Счетчик | С маркировкой чернилами |
| Блок тиснения | «Сталь-сталь» |
| Блок разрезки/перфорации | Пневматическая точечная разрезка |
| Пневматическая система | Воздушный компрессор 3 л.с., минимальное давление воздуха 5 кгс/см² (предоставляется заказчиком) |
