Precio:
Negociable
Modelo:
XY-TQ-A-A
Potencia:
55KW 380V 50HZ Trifásico (depende del ancho del rollo gigante)
Aplicación:
Línea de producción de máquina para fabricar rollos de papel higiénico de laminación de 10 rollos
Peso:
8 toneladas (depende del ancho del rollo jumbo)
Salida:
Paquete de 10 rollos de papel higiénico.
Dimensiones del embalaje:
13000*17500*2200mm
Tamaño de la máquina:
Certificación:
CE, ISO

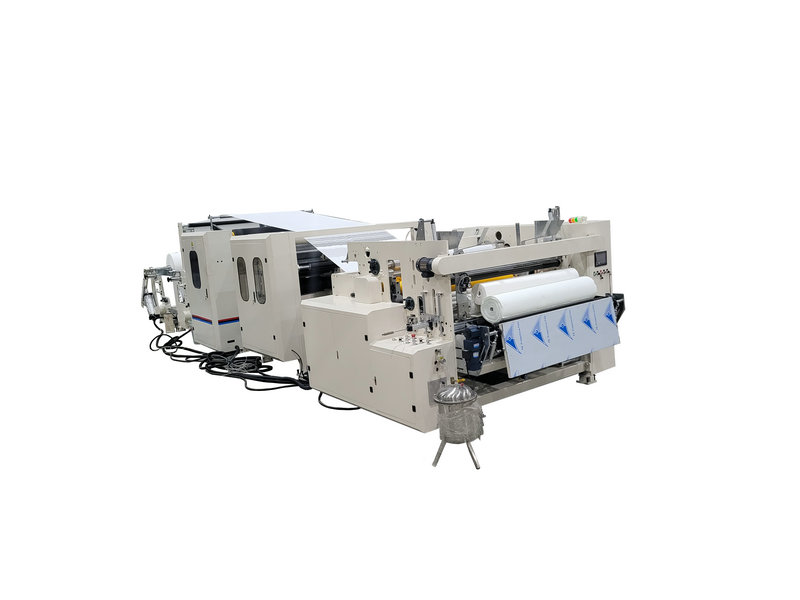

XY-TQ-B Automatic color printing glue lamination kitchen towel macihne

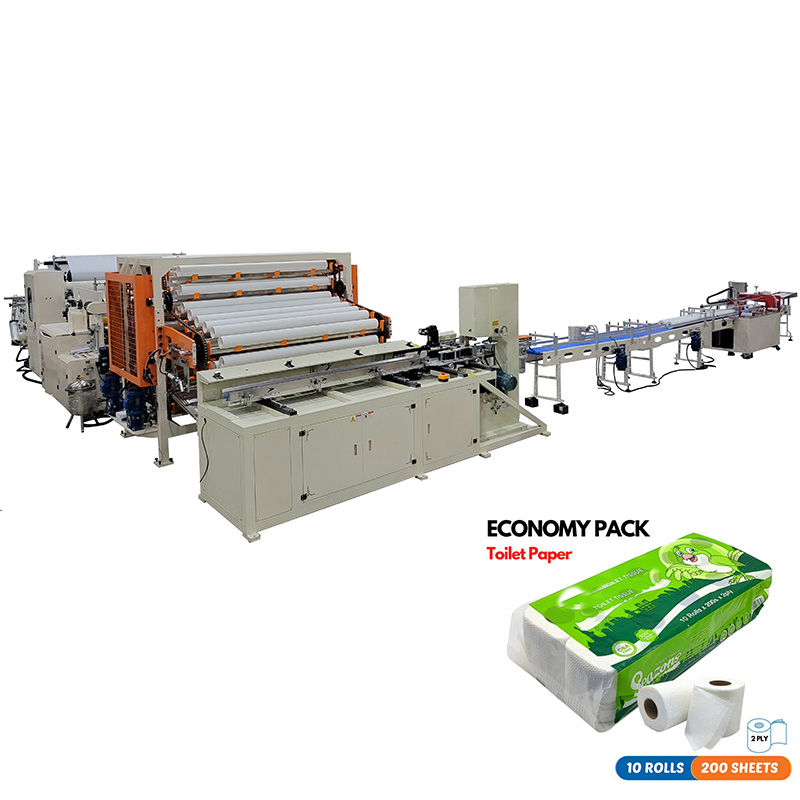

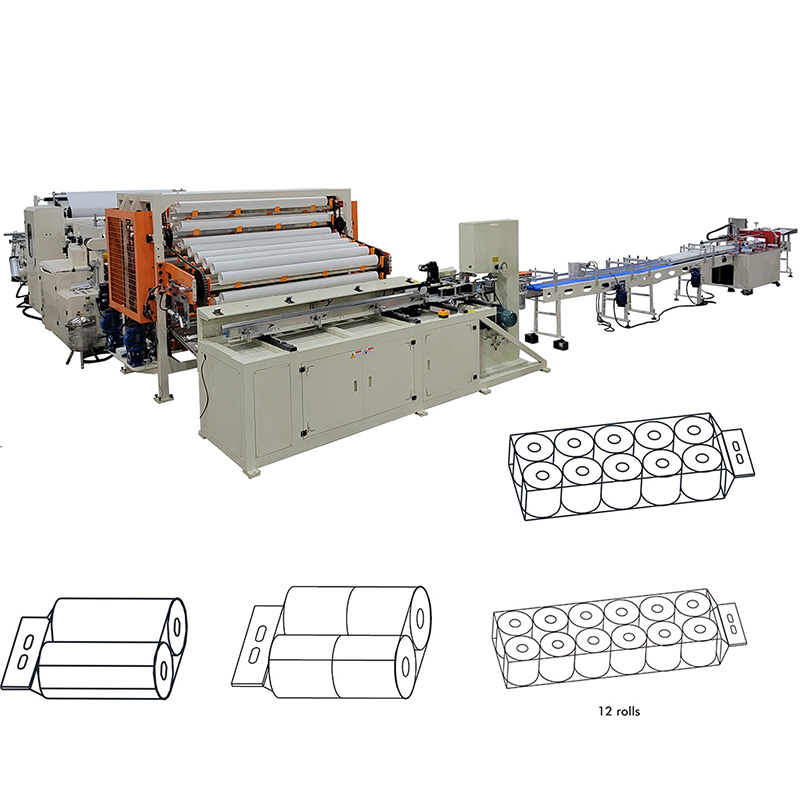

Esta línea combina cuatro equipos en un flujo continuo para fabricar rollos de papel higiénico laminado con pegamento: rebobinado, curado del tronco, corte y embalaje. El comprador que evalúa esta configuración suele buscar un producto con capas unidas, cola controlada y un empaquetado final limpio, sin depender de varias máquinas aisladas. A continuación se explica qué hace cada módulo, cómo se integran y qué conviene confirmar antes de solicitar una cotización.

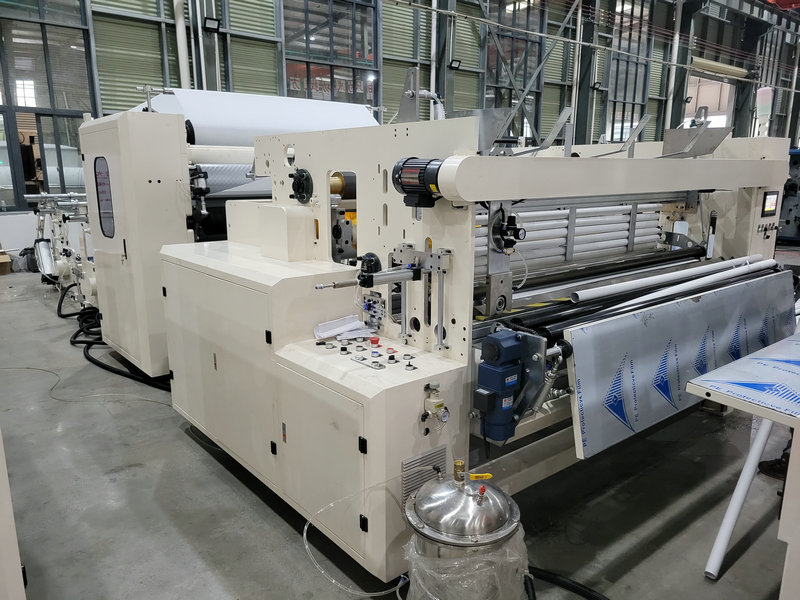

El primer equipo forma el tronco de papel higiénico laminado. Su función es rebobinar el papel con el patrón y la laminación definidos, dejando el tronco listo para el curado y el corte posterior.

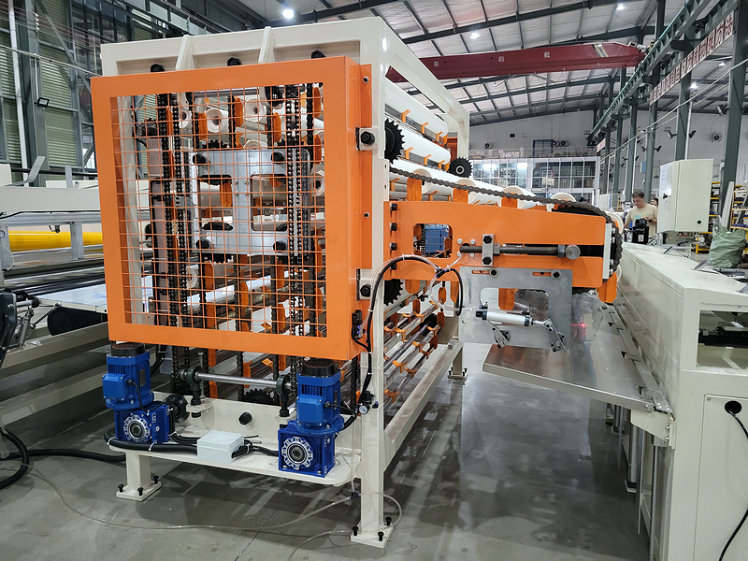

El acumulador seca el tronco de papel higiénico laminado con pegamento antes del corte y el embalaje. Este curado previo mejora el efecto final del producto y ayuda a que la laminación se estabilice antes de manipular los troncos.

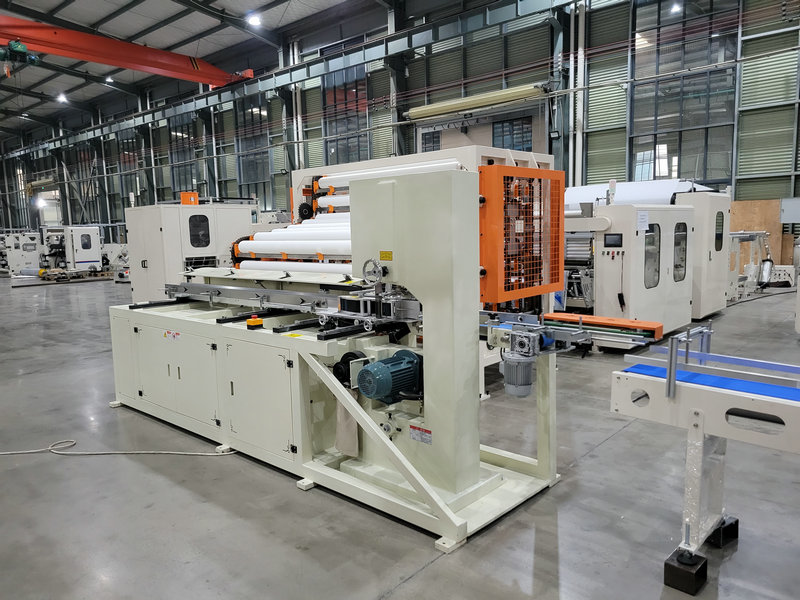

La cortadora transforma el tronco curado en rollos de papel higiénico terminados. Es un equipo de corte por sierra de cinta pensado para rollos pequeños y de alta velocidad, con controles que reducen la intervención manual.

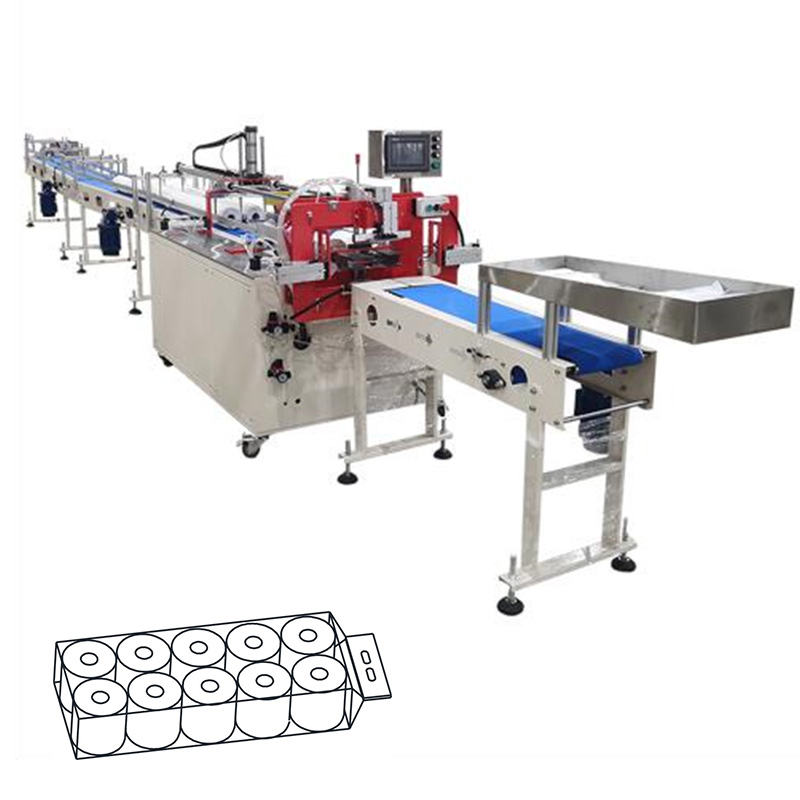

La empacadora cierra la línea con el embalaje de los rollos ya cortados. Está diseñada para paquetes de 10 rollos y admite operación con una sola persona.

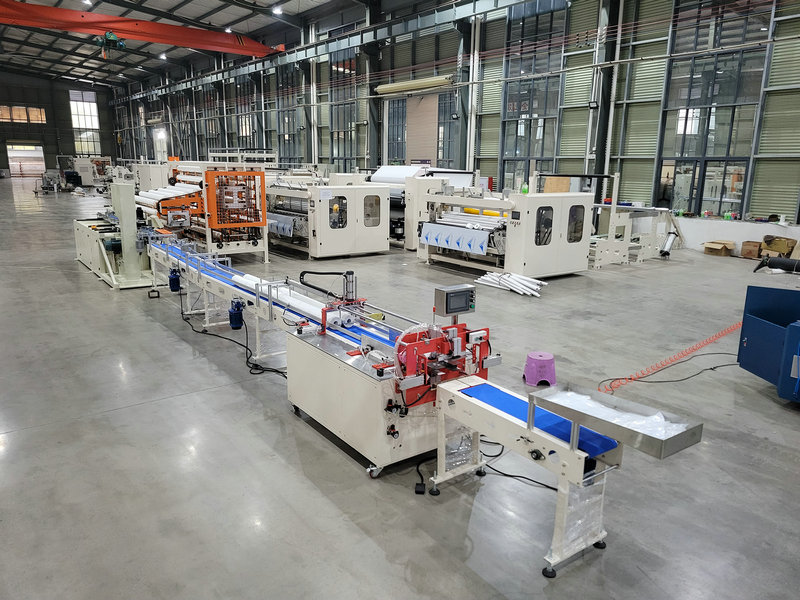

El orden de trabajo es rebobinado, curado en el acumulador, corte por sierra de cinta y embalaje. Para que la línea funcione como un conjunto y no como cuatro máquinas sueltas, conviene revisar estos puntos antes de cerrar la configuración:
| Punto de integración | Qué revisar con el proveedor |
|---|---|
| Entrada de rollo gigante | Ancho y diámetro del rollo que alimentará la línea, y diámetro interior del núcleo. |
| Acumulador XY-203 | Capacidad de troncos en espera y tiempo de curado necesario para el pegamento utilizado. |
| Cortadora XY-AI-400 | Longitud y diámetro del rollo terminado, y tolerancia de corte requerida. |
| Empacadora XY-AI-398A | Formato del paquete, número de rollos por paquete y tipo de film o material de embalaje. |
| Distribución en planta | Espacio disponible, flujo entre módulos y conexión eléctrica y neumática. |
Los valores confirmados de velocidad, potencia, dimensiones, peso y demás parámetros técnicos se encuentran en la ficha de especificaciones del producto. Cualquier ajuste de configuración debe validarse con el proveedor según el papel y el formato final.
Rollos de papel higiénico laminado con pegamento, cortados a la longitud y el diámetro definidos, y embalados en paquetes. La laminación y el curado previo en el acumulador son los que diferencian este flujo de una línea de papel higiénico sin laminar.
Sí. La cortadora calcula la cantidad de productos terminados según las dimensiones de la materia prima y la longitud objetivo, y la empacadora admite rollos con y sin núcleo. El rango exacto de longitudes y diámetros debe confirmarse con el proveedor.
La empacadora está pensada para operación con una sola persona y procesa de 8 a 12 paquetes por minuto. El resto de la línea incorpora controles automáticos y alarmas que reducen la intervención manual.
Indique el ancho y diámetro del rollo gigante, el formato del rollo terminado, el número de rollos por paquete y las condiciones de su planta. Con esos datos el proveedor puede proponer la configuración adecuada y confirmar los parámetros finales.
Si está comparando equipos para papel higiénico laminado, puede revisar el catálogo de máquinas relacionadas y consultar la ficha de la cortadora de sierra de cinta XY-AI-400 para ver cómo encaja en su flujo de producción.
Ver catálogo de máquinas para papel higiénico y toallas
Consultar la máquina XY-TQ-B de laminación con pegamento
8. Distancia de perforación: 4 hojas de yunque (90-140 mm)
2. Acumulador de papel en rollo de registro XY-203
Datos técnicos:
1.Ancho del registro: 2520 mm
2.Diámetro del tronco:Φ95mm~Φ130
3.Posiciones de registros: 50 registros
4.Velocidad acumulada: 20 registros/min.
5. Cantidad de registros: 30 registros
6.Dimensiones: 4000*3000*5500 mm

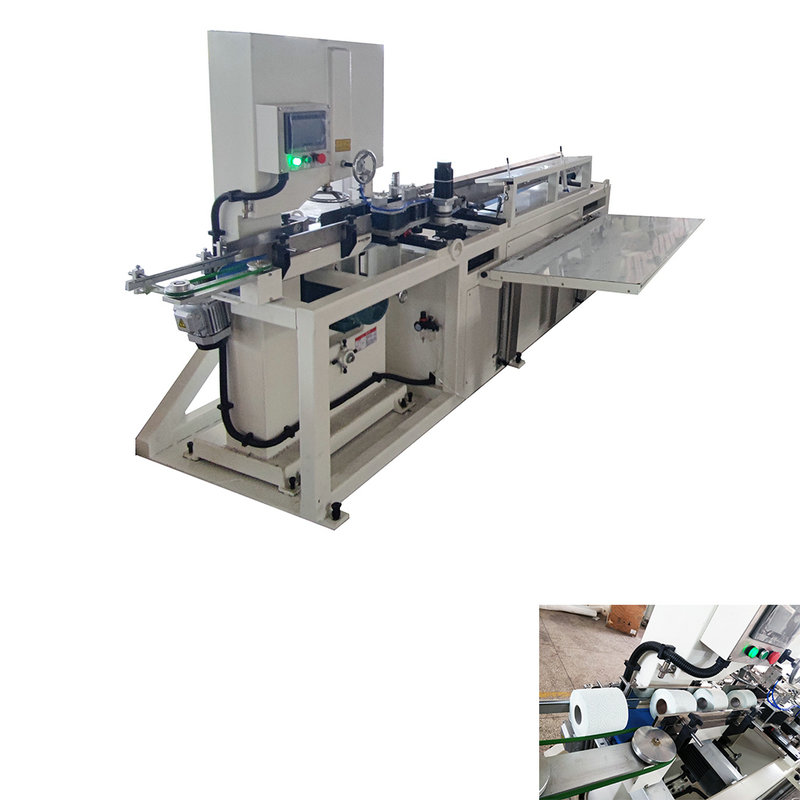

3. Máquina cortadora de sierra de cinta para rollos de laminación de papel higiénico pequeña de alta velocidad XY-AI-400
Parámetro técnico:
1. Velocidad de corte: 80-100 cortes/minuto
2. Hoja de corte: hoja de sierra de cinta (tamaño 3750*60*0,6)
3. Longitud del registro del inodoro: 2850 mm
4. Longitud del rollo de papel higiénico terminado: máx. 250 mm
5. Diámetro del rollo de baño terminado: 90-120 mm
6. Tolerancia de corte: 1,5 mm
7. Fuente de alimentación: 7,5 kw 380 V 50 Hz trifásica
8. Tamaño total: 2800*1500*2100 mm
9. Peso de la máquina: 1100KG
4. XY-AI-398A Máquina empacadora de papel higiénico pequeña semiautomática de 10 rollos
Parámetro de tecnología:
1. Velocidad: 5-10 bolsas/min
2. Diámetro de los productos terminados: 90-120 mm
3. Longitud de los productos terminados: 100-120 mm
4. Altura: de productos terminados: 100 mm.
5. Tipo de paquete: 6 rollos, 8 rollos y 10 rollos en una capa
6. Voltaje: 3KW 380V 50HZ trifásico
7. Dimensión total: 8700*1000*1300 mm
8. Peso: 600 KG
Esta automatización inteligente reduce la dependencia laboral entre un 60 y un 70 % en comparación con las operaciones manuales, aliviando significativamente la fatiga de los trabajadores.
