السعر:
قابل للتفاوض
الموديل:
XY-GU-A-B
الطاقة:
55KW 380V 50HZ 3 مراحل (يعتمد على عرض لفة الجامبو)
التطبيق:
خط إنتاج مناديل الوجه 24 كيس
الوزن:
8 طن (يعتمد على عرض اللفة الجامبو)
الإخراج:
24 كيس مناديل ورقية للوجه
أبعاد التغليف:
17000*7000*2100mm
حجم الماكينة:
الشهادة:
CE, ISO
XY-GU-20A Good Price Carton Box Packing Semi Automatic Face Tissue Paper Machine

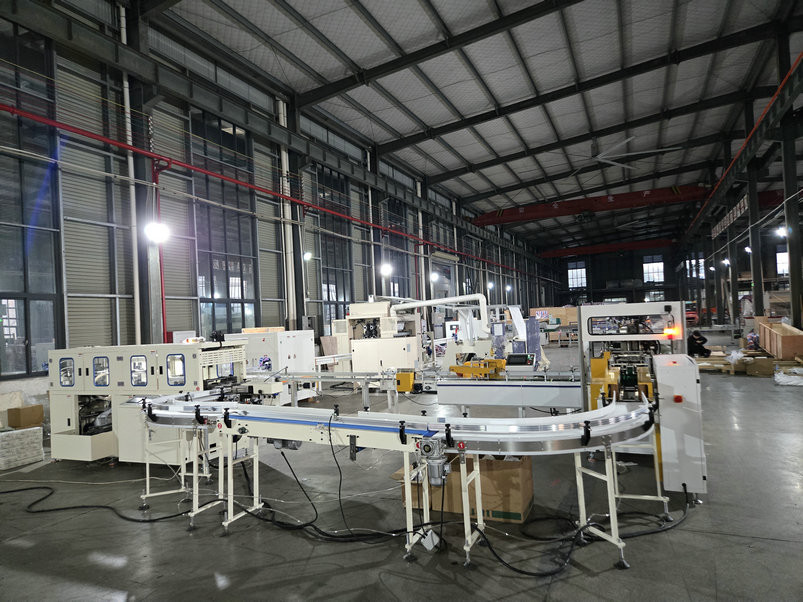

عند تقييم خط إنتاج مناديل الوجه الورقية على شكل حرف V، فإن السؤال العملي ليس عدد الوحدات فقط، بل كيف تنتقل لفة الجامبو من الطي إلى القطع ثم إلى التعبئة دون تراكم أو توقف غير مبرر. الخط الموصوف هنا يتكوّن من أربع وحدات متتابعة: آلة الطي XY-GU-20A، وآلة القطع عالية السرعة XY-GU-281، وآلة التعبئة XY-BT-298، وآلة تجميع الأكياس XY-BT-299. لكل وحدة وظيفة محددة، ونجاح الخط يعتمد على ضبط نقاط التسليم بينها.
يعمل الخط على لفة جامبو بعرض 1240 مم وقطر 1200 مم، بوزن ورق خام (14–18)×2 جم. المنتج المطوي يخرج بمقاس 100×100 مم، بينما المقاس قبل الطي 200×200 مم. هذا يعني أن شكل المنتج النهائي هو منديل وجه مطوي على شكل حرف V، جاهز للتعبئة في كيس فردي ثم في رزمة أكبر. اختيار وزن الورق الخام داخل النطاق المذكور يؤثر على انتظام الطي وثبات العدّ، لذا يُفضّل تثبيت مورد اللب قبل ضبط سرعة الخط.

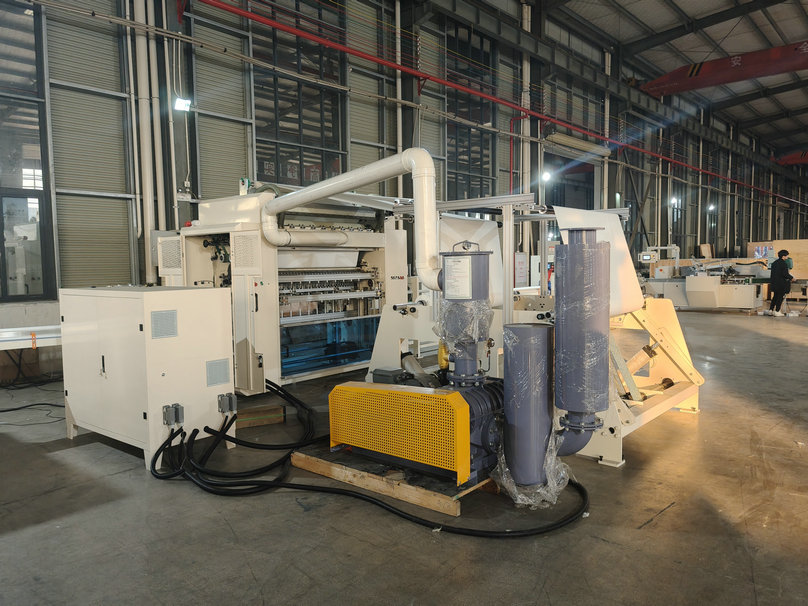

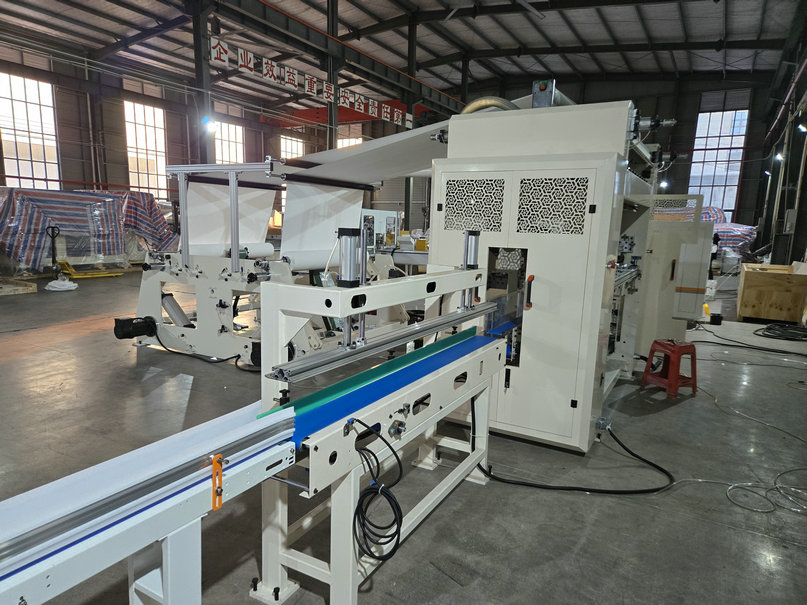

هذه الوحدة هي نقطة الدخول. تعتمد على الطي بالامتزاز الفراغي، مع عدّ بعملية تشفير عالية الدقة. من النقاط التي تهم المشتري أن نظام كشف كسر الورق يوقف الآلة بالكامل عند حدوث قطع، ما يقلل هدر الورق الخام. التغذية والتعديل يتمّان تلقائياً عبر حساسات، والتحكم عبر واجهة لمس. تتضمن الوحدة إيقافاً طارئاً وإيقافاً مؤقتاً، وإنذارات سلامة، وحماية هوائية وكهربائية. الطاقة 30 كيلو واط (380 فولت، 50 هرتز، 3 مراحل)، والوزن حوالي 5 طن.

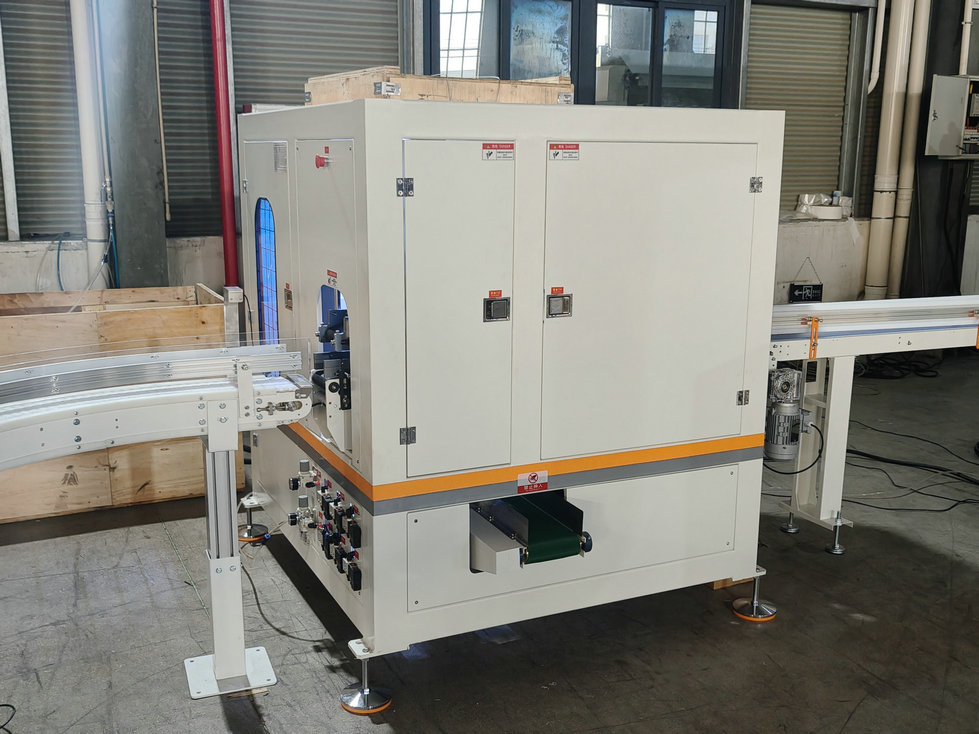

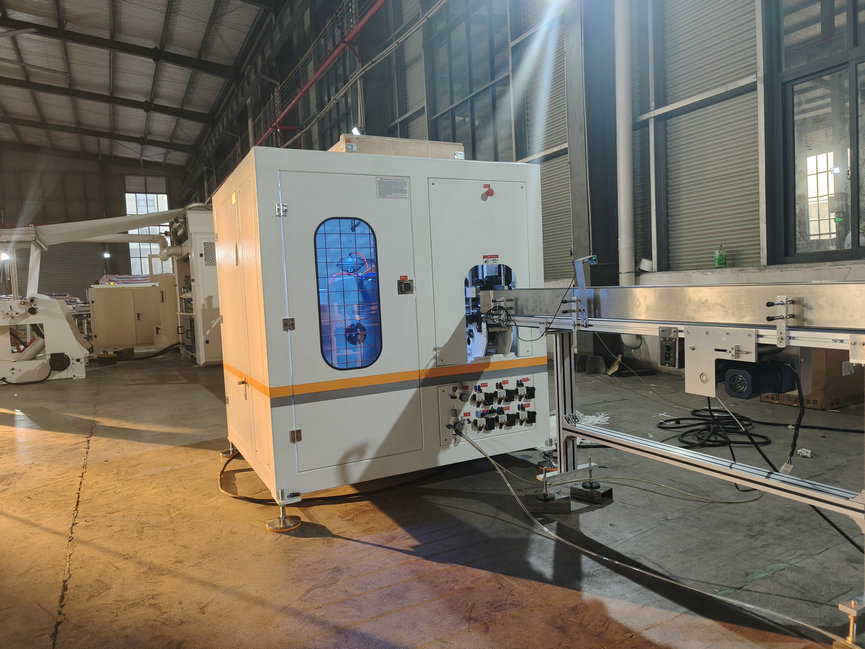

تستقبل الوحدة المنديل المطوي وتقطعه بطريقة الدوران المستمر 360 درجة. التغذية تتم بمحرك مؤازر وناقل حركة متزامن بالحزام المتزامن، والتحكم عبر PLC ومحرك سيرفو وشاشة لمس. نظام شحذ السكين تلقائي، مع ضبط المعلمات من الشاشة. من التفاصيل العملية أن نظام كشف بالعين الكهربائية يوقف آلة القطع تلقائياً عند تراكم المنتجات أو حدوث خلل في آلة التغليف والناقل، ما يمنع انسداد المسار. الطاقة 13.5 كيلو واط (380 فولت، 50 هرتز، 3 مراحل)، والوزن 2.8 طن.

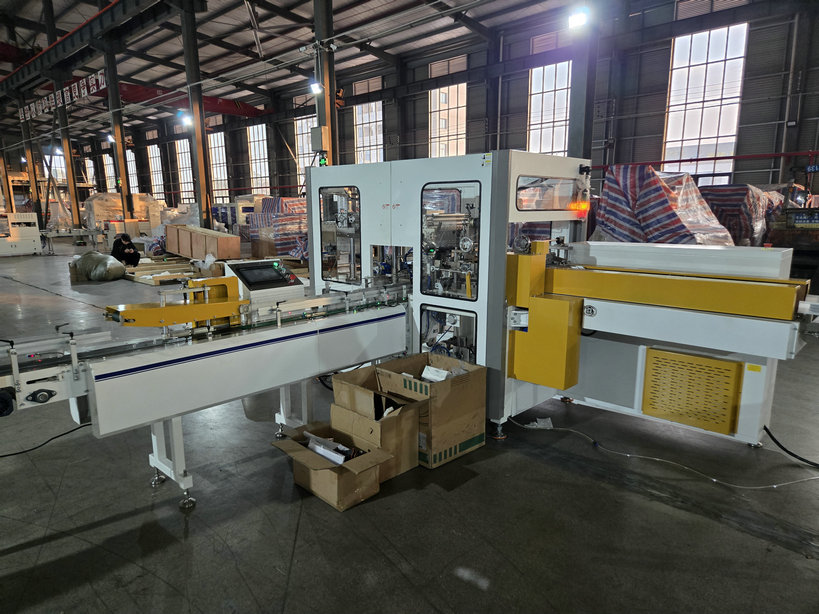

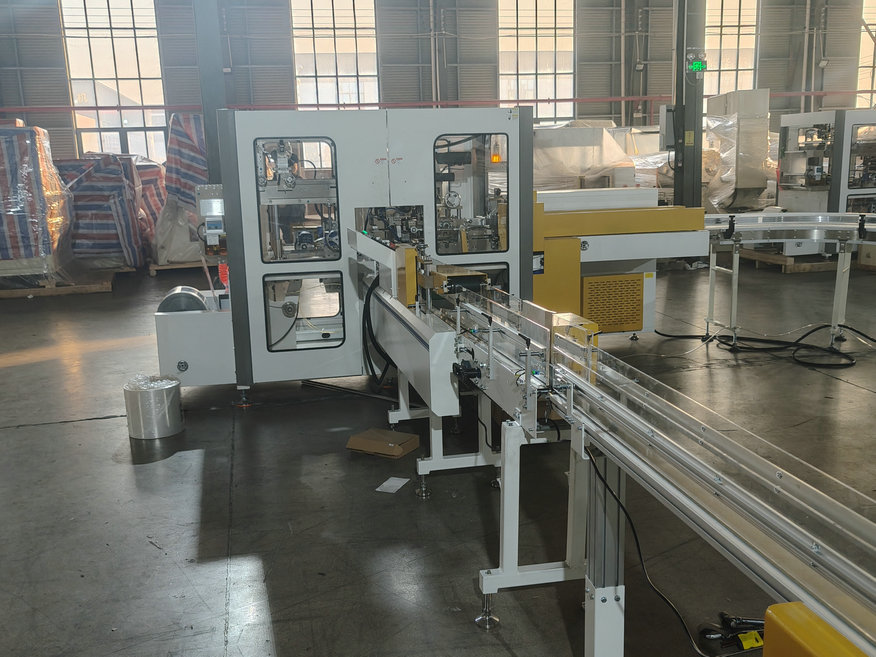

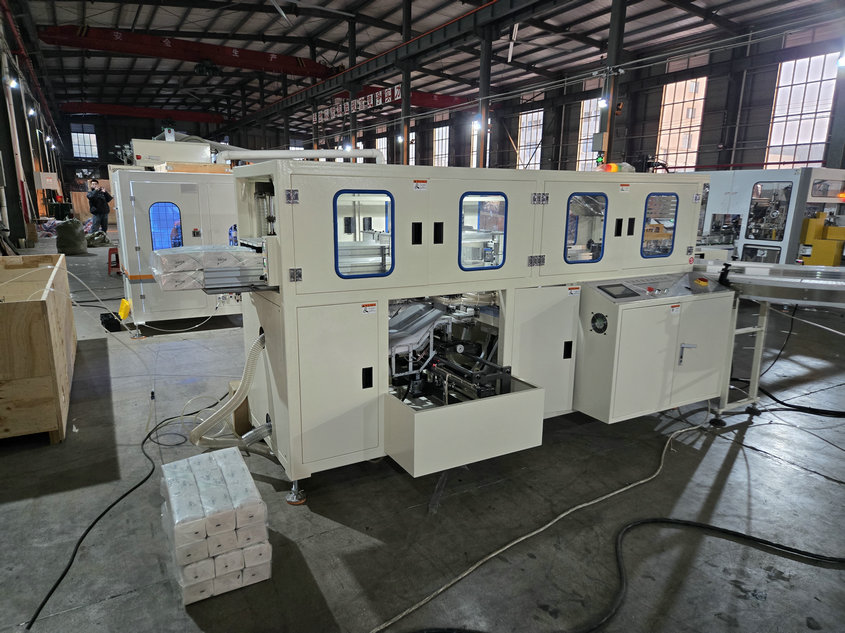

تعبّئ مناديل الوجه والمناديل والأنسجة المسطحة تلقائياً، مع وظيفة تشكيل الأنسجة التلقائية بالكامل. الكشف التلقائي وتقليل السرعة عند تدفق المواد الواردة يحافظان على انتظام التغذية. تعتمد الوحدة على تحويل تردد بدون خطوات، وشاشة لمس وPLC. من النقاط التي تخص استهلاك مواد التعبئة: وظيفة فحص الخلايا الكهروضوئية والتتبع المؤازر والتغذية غير المادية بدون أنسجة تقلل هدر مواد التغليف.

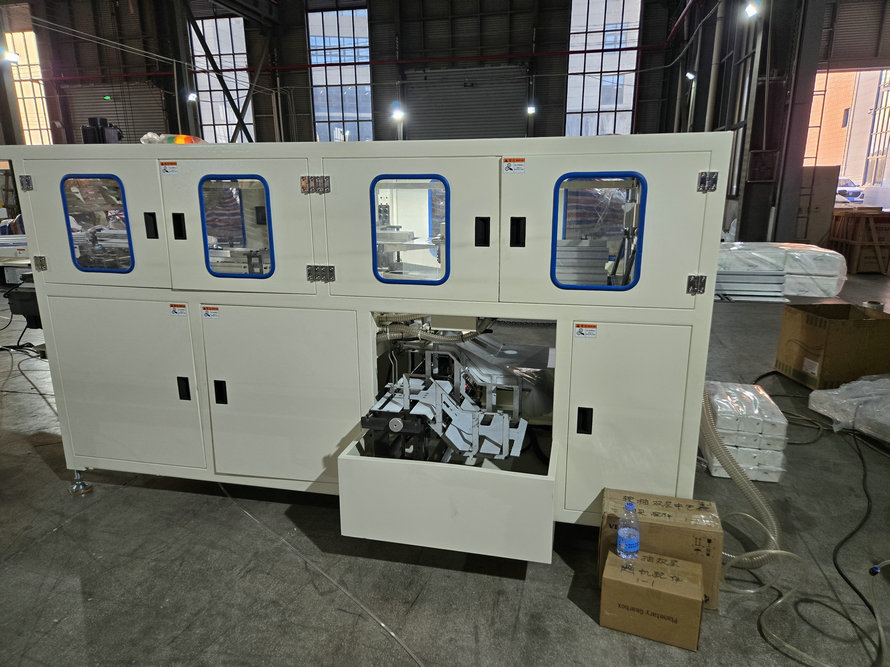

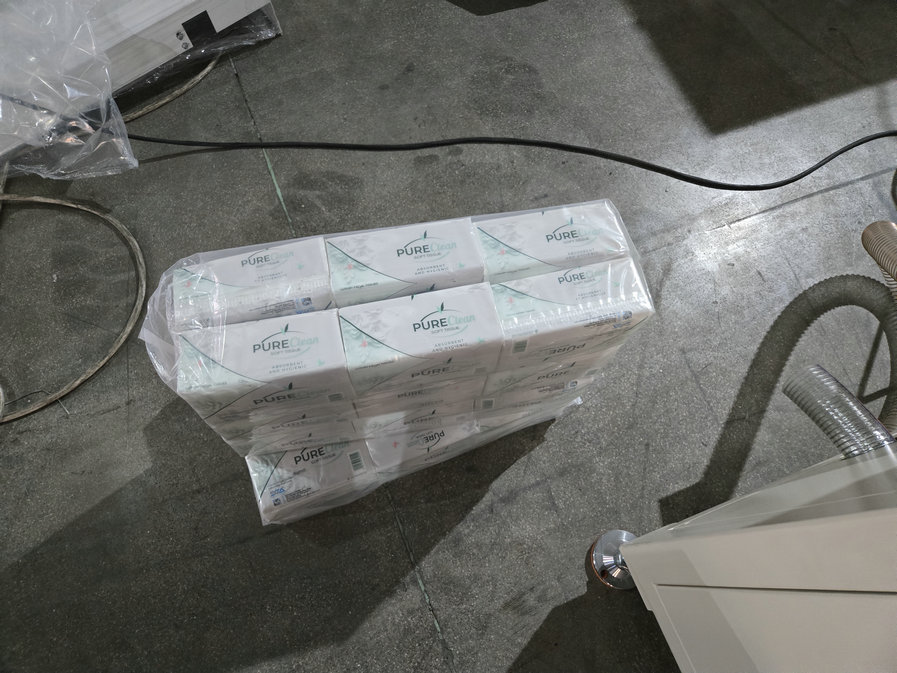

الوحدة الأخيرة في الخط، وتعمل تلقائياً بالكامل لتجميع مناديل الوجه الورقية في رزم. متوافقة مع آلة التعبئة في كيس واحد، ومزوّدة بنظام سيرفو وتحكم PLC. التحكم عبر واجهة شاشة ملونة تعمل باللمس، مع إيقاف طارئ وإيقاف مؤقت وإنذارات سلامة وحماية هوائية وكهربائية. تدمج نظام الختم والقطع بدرجة حرارة ثابتة، وهو ما يهم عند تغيير نوع فيلم التغليف.
قبل طلب عرض السعر، حدّد ثلاثة أمور: مقاس المنديل النهائي المطلوب، ونوع التعبئة (كيس فردي فقط أم كيس فردي مع رزمة)، ومساحة المصنع المتاحة. الخط بأكمله يشغل مساحة طولية كبيرة، لذا يجب التحقق من تدفق المواد بين الوحدات ومواقع نقاط الصيانة. كما أن الطاقة الإجمالية للخط تعتمد على مجموع الوحدات، ويجب مطابقتها مع قدرة التغذية الكهربائية في الموقع.
| معيار الاختيار | ما يجب تأكيده قبل الشراء |
|---|---|
| مقاس المنتج النهائي | 200×200 مم قبل الطي و100×100 مم بعد الطي؛ يُراجع مع متطلبات السوق المحلي |
| لفة الجامبو | عرض 1240 مم وقطر 1200 مم؛ يجب تأكيد توفر هذا المقاس من مورد اللب |
| وزن الورق الخام | (14–18)×2 جم؛ ثبات الوزن يؤثر على انتظام الطي والعدّ |
| نوع التعبئة | كيس فردي عبر XY-BT-298، ورزمة عبر XY-BT-299؛ يُحدد حسب قناة البيع |
| التغذية الكهربائية | 380 فولت، 50 هرتز، 3 مراحل؛ تُراجع الطاقة الإجمالية مع كهرباء الموقع |
| مساحة التركيب | يُراجع تدفق المواد بين الوحدات ومسارات الصيانة في مخطط المصنع |
الخط مصمم كتسلسل متتابع، لكن كل وحدة لها نظام تحكم مستقل. عند التخطيط للتوسع لاحقاً، يُناقش ذلك مع المورّد لتحديد نقاط الربط المناسبة.
يتطلب تغيير المقاس ضبطاً في آلة الطي وآلة القطع معاً. آلة القطع XY-GU-281 تتيح ضبط الطول بحرية، لكن يجب إعادة معايرة العدّ والتغذية. يُنصح بطلب إجراءات تغيير المقاس ضمن عرض السعر.
عبر نظام كشف كسر الورق في آلة الطي، وكشف العين الكهربائية في آلة القطع، ووظيفة التغذية غير المادية في آلة التعبئة. هذه الأنظمة تعمل معاً لتقليل التوقف والهدر.
آلة التعبئة XY-BT-298 تذكر صراحة تعبئة الأنسجة المسطحة إلى جانب مناديل الوجه والمناديل. أما آلة الطي فهي مخصصة للطي على شكل حرف V، لذا يجب تأكيد نطاق المنتجات المطلوب مع المورّد.
لتحصل على عرض دقيق، أرسل: مقاس المنديل النهائي، نوع التعبئة المطلوب، مقاس لفة الجامبو المتاح لديك، ومساحة المصنع. يمكنك أيضاً الاطلاع على آلات مناديل الوجه لمقارنة الوحدات، أو مراجعة خط إنتاج مناديل الوجه على شكل V مع تعبئة الأكياس لمعرفة تفاصيل الإعداد الكامل.
1. آلة طي مناديل الوجه ذات النقل الأوتوماتيكي XY-GU-20A على شكل حرف V
المعلمة التقنية:
1. سرعة الإنتاج: 800-1000 ورقة/خط/دقيقة
2. حجم المنتج (الطول * العرض): 200*200 مللي متر
3. حجم المنتج المطوي (الطول * العرض): 100*100 مللي متر
4. الطاقة: 30 كيلو واط (380 فولت 50 هرتز 3 مراحل)
5. الحجم الكلي (الطول * العرض * الارتفاع): 8500 * 2250 * 2000 مم
6. الوزن: حوالي 5T
7. حجم لفة الجامبو: العرض: 1240 مم، القطر: 1200 مم
8.وزن الورق الخام: (14-18)*2 جم
9. منفاخ الجذور
10. محرك فردي للتحكم في الرول الجامبو
11. جهاز النقش من الفولاذ إلى الحافة المسطحة
2. آلة قطع مناديل الوجه ذات السرعة العالية XY-GU-281
المعلمة الفنية:
1. سرعة الإنتاج: 100-120 قطعة/دقيقة
2. حجم القطع: الارتفاع: 20-120 مم
العرض: 80-120 ملم
الطول: الإعداد بحرية
3. الطاقة: 13.5 كيلو وات 380 فولت 50 هرتز 3 مراحل
4. الحجم الكلي: 1700*1500*2000 مللي متر (الطول * العرض * الارتفاع)
5. الوزن: 2.8 طن
6. رمز النظام المنسق: 8441100000
3. XY-BT-298 آلة تعبئة مناديل الوجه ذات النوعية الجيدة
المعلمات التقنية:
1. السرعة: 60-80 كيس / دقيقة
حجم التعبئة (الطول * العرض * الارتفاع): 200*100*120 مللي متر
2. فيلم الانكماش المستخدم: فيلم CPP
3. الطاقة: 11 كيلو واط (380 فولت 50 هرتز 3 مراحل)
4. الحجم الكلي للآلة (الطول * العرض * الارتفاع): 4650 * 3650 * 1800 مم
5. الوزن: 3T
6. رمز النظام المنسق: 8422309090
4. آلة تعبئة مناديل الوجه الأوتوماتيكية ذات 24 كيسًا XY-BT-299
المعلمة التقنية:
1. السعة: 10-15 كيس/دقيقة
2. وضع حقيبة التجميع: حقيبة مسبقة الصنع مع فتحة لتصريف الهواء
3. الطاقة: 11 كيلو واط (380 فولت 50 هرتز 3 مراحل)
4. حجم التعبئة: الطول 750 * العرض (130-400) * الارتفاع (80-300) ملم
5. وزن الماكينة: 3500 كجم
6. الحجم الكلي: 6800*3700*1600 مللي متر

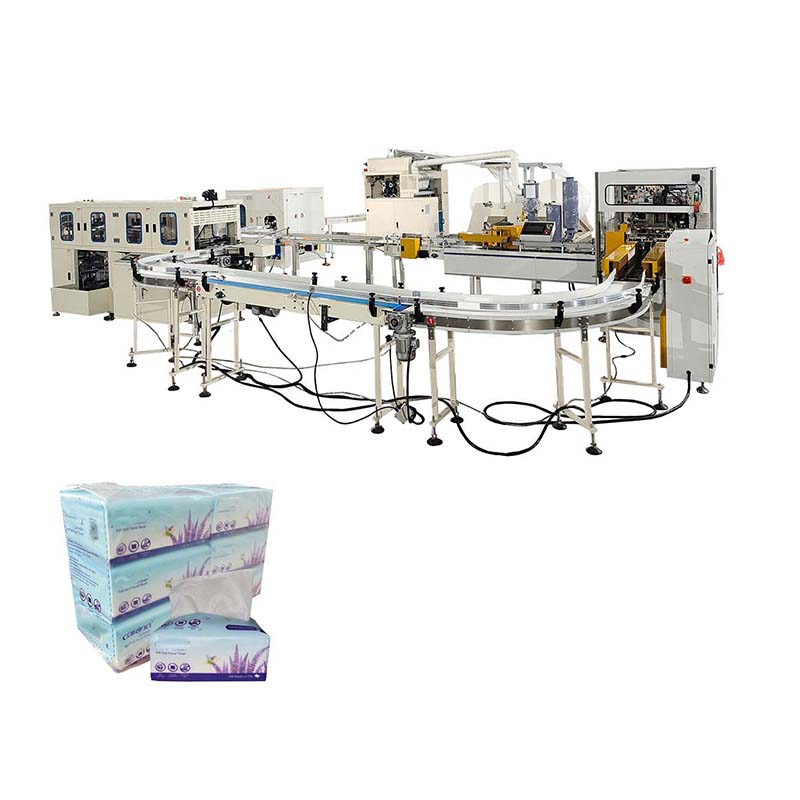

سعر جيد حقيبة V interfold خط إنتاج آلة مناديل الوجه الورقية بما في ذلك 4 مجموعات الآلة:
1. آلة طي مناديل الوجه ذات النقل الأوتوماتيكي XY-GU-20A على شكل حرف V
2. آلة قطع مناديل الوجه ذات السرعة العالية XY-GU-281
3. XY-BT-298 آلة تعبئة مناديل الوجه ذات النوعية الجيدة
4. آلة تعبئة مناديل الوجه الأوتوماتيكية ذات 24 كيسًا XY-BT-299
يعمل خط الإنتاج بأكمله بسلاسة وثبات بدءًا من تحميل ورق لفة الجامبو وحتى قطع وتعبئة مناديل الوجه النهائية. مع المستوى العالي من الأتمتة، فإنه يقلل بشكل كبير من تكاليف العمالة ويقلل من عبء العمل على العمال، مما يجعله الحل الأمثل لإنتاج أنسجة الوجه ذات الأكياس القابلة للطي على شكل V.
