السعر:
قابل للتفاوض
الموديل:
XY-GU-281
الطاقة:
7 كيلو وات 380 فولت 50 هرتز 3 مراحل
التطبيق:
ماكينة تقطيع مناديل الوجه
الوزن:
1.6 طن
الإخراج:
ورق مناديل الوجه
أبعاد التغليف:
1600*1650*1700 mm
حجم الماكينة:
الشهادة:
CE, ISO
XY-GU-A-D Fully Automatic Facial Tissue Bags And Box Packing Machinery

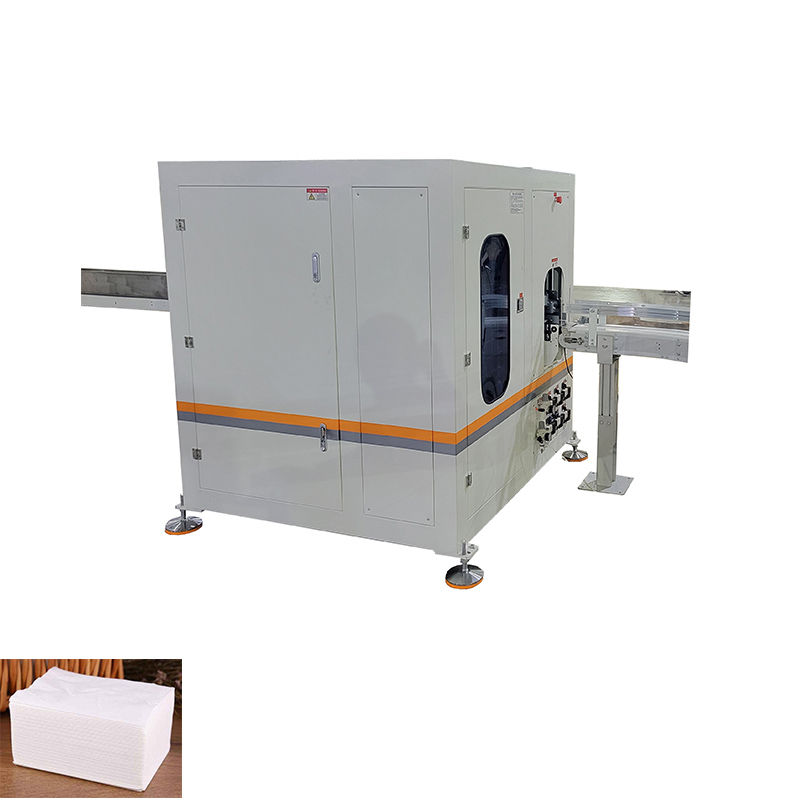

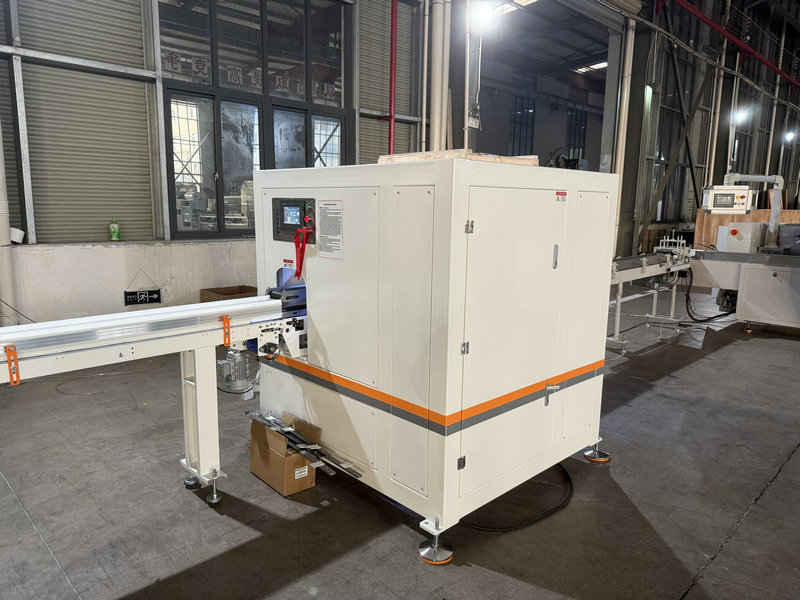

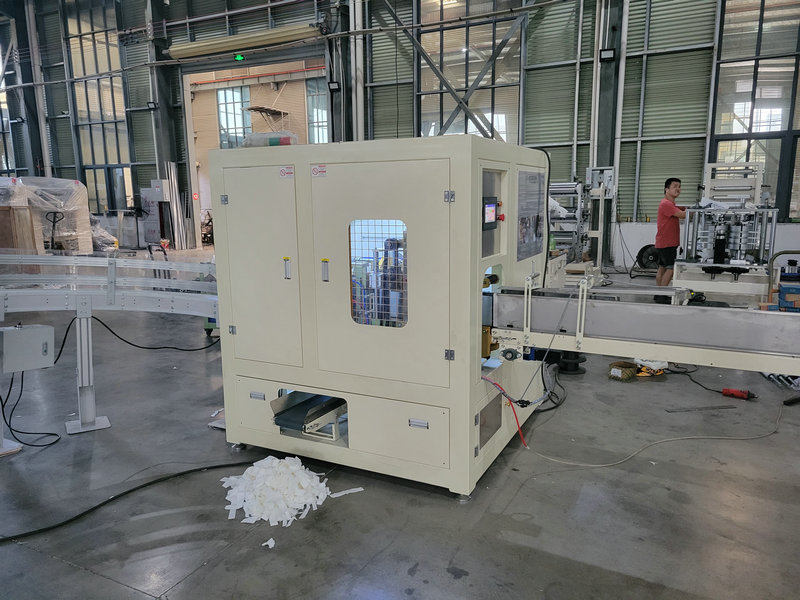

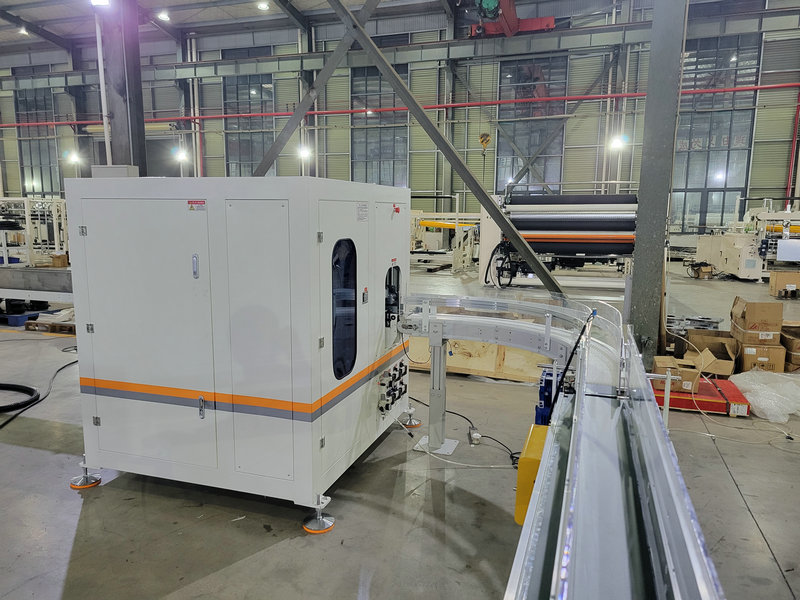

عند مقارنة معدات تحويل مناديل الوجه، يبدأ القرار غالباً من سؤال واحد: هل تنتج الآلة حزمة مناديل مستوية الحواف بقياس ثابت في كل دورة؟ آلة قطع مناديل الوجه الأوتوماتيكية من Xinyun مصممة لقطع صف من مناديل الوجه المطوية والمستديرة تلقائياً، بما يشمل المناديل القابلة للسحب وورق لفة المرحاض، مع ضبط طول القطع داخل نطاق الآلة.
تعتمد الآلة محركاً مؤازراً (سيرفو) وتحكماً في تردد سرعة المحرك، وهو ما يدعم ثبات عملية القطع ودقة الأبعاد وسطحية الوجه النهائي للمنديل. زاوية عجلة طحن السكين الأوتوماتيكية الثابتة تحافظ على جودة سن السكين، ويُستخدم نفخ الهواء المضغوط لتبريد موضع الطحن، مع إمكانية التطابق مع سائل التبريد الخاص عند الحاجة.

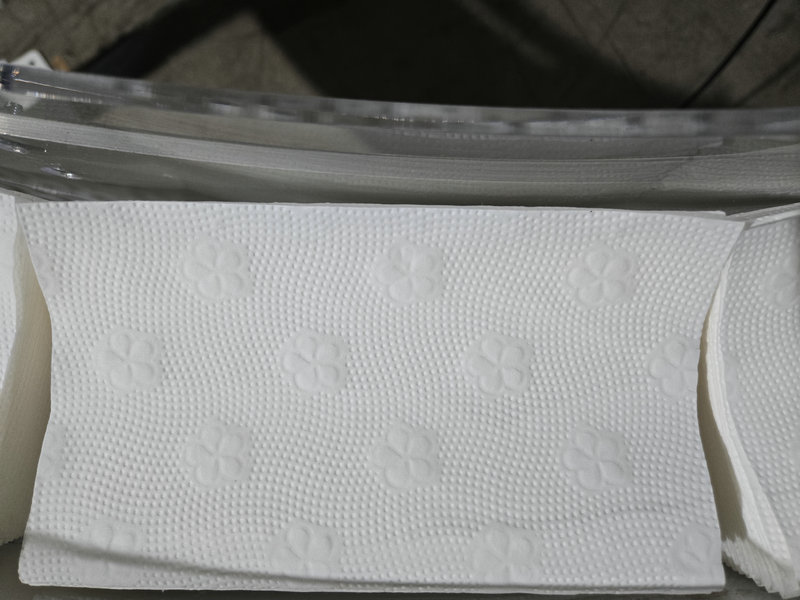

تتعامل الآلة مع صف من مناديل الوجه المطوية والمستديرة القادمة من مرحلة الطي. المنتج النهائي هو حزمة مناديل مقطوعة بطول محدد، بارتفاع يتراوح بين 30 و120 ملم حسب الإعداد. طول القطع قابل للتعديل ضمن نطاق الآلة، ما يسمح بالانتقال بين مقاسات المنتج دون تغيير بنية الآلة.

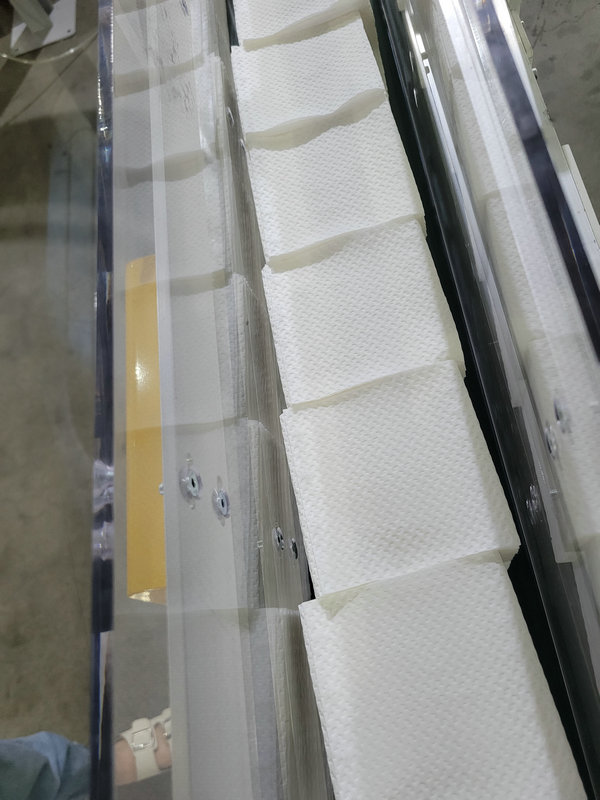

تُغذّى صفوف المناديل المطوية إلى منطقة القطع بحركة موجهة، مع تحديد الموضع والنقل بحزام متزامن يقوده محرك سيرفو.

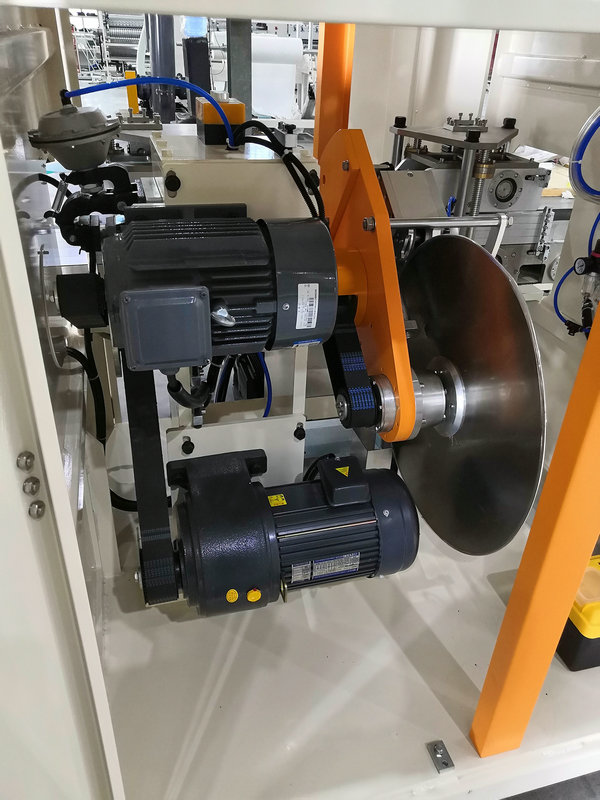

تعمل سكين القطع الدائرية بحركة دورانية مستمرة بزاوية 360 درجة، بقطر خارجي Φ610 ملم وسرعة قصوى تصل إلى 980 دورة/دقيقة.
تقوم عجلة الطحن الأوتوماتيكية بضبط زاوية سن السكين، مع نفخ هواء مضغوط للتبريد في موضع الطحن، وخيار استخدام سائل التبريد الخاص.
يتولى نظام PLC مع محرك السيرفو وشاشة اللمس إدارة سرعة القطع وضبط المعلمات، بما في ذلك المكابح وسكين الشحذ المتدرج وسكين الشحذ الهوائي.
يتراوح طول المنتج النهائي بين 70 و210 ملم، وعرض الورق بين 70 و110 ملم، والطول المتبقي بين 20 و65 ملم. الحد الأدنى لطول المنتجات غير المكتملة هو 500 ملم أو خمسة خطوط. هذه النطاقات تجعل الآلة مناسبة لخطوط إنتاج تنتج أكثر من مقاس مناديل وجه ضمن نفس المصنع.
تحتاج الآلة إلى قدرة كهربائية 7 كيلووات ومصدر طاقة 380 فولت، 50 هرتز، وضغط هوائي بين 0.5 و0.8 ميجا باسكال. أبعاد الماكينة 1600×1650×1700 ملم ووزنها 1500 كجم. يُنصح بالتحقق من جاهزية المصدر الكهربائي وضغط الهواء في موقع التركيب قبل التسليم، لأن ثبات ضغط الهواء يؤثر مباشرة على انتظام القطع.
قيمة مفتاح الضغط الكلي غير متوفرة في البيانات الحالية، ويُرجى تأكيدها مع فريق المبيعات عند الطلب. كما أن سرعة الإنتاج المذكورة في المواصفات التقنية تختلف حسب طول القطع والإعداد، لذا يُعتمد على تأكيد الإعداد النهائي قبل تحديد معدل الإنتاج المتوقع.
نعم، طول القطع قابل للتعديل ضمن نطاق الآلة، ويتم الضبط عبر نظام التحكم بشاشة اللمس.
صف من مناديل الوجه المطوية والمستديرة، بما يشمل المناديل القابلة للسحب وورق لفة المرحاض.
يمكن أن تتطابق مع سائل التبريد الخاص، مع الاعتماد الأساسي على نفخ الهواء المضغوط للتبريد في موضع الطحن.
مصدر كهرباء 380 فولت/50 هرتز بقدرة 7 كيلووات، وخط هواء مضغوط بضغط 0.5-0.8 ميجا باسكال، ومساحة أرضية تناسب أبعاد الماكينة.
لمقارنة هذه الآلة مع باقي معدات تحويل مناديل الوجه، يمكنك الاطلاع على آلات مناديل الوجه، أو مراجعة آلة قطع مناديل الوجه الأوتوماتيكية بمحرك سيرفو لمعرفة تفاصيل الإعداد. أرسل لنا مقاس المنتج النهائي المطلوب، وارتفاع الحزمة، ونوع المناديل، وسنرد بتوصية إعداد مناسبة لعرض سعر.
| البند | الوصف | القيمة |
|---|---|---|
| حجم القطع | الطول | 90-210 ملم |
| العرض | 80-110 ملم | |
| الارتفاع | 25-120 ملم | |
| سرعة القطع | 200-260 قطعة/دقيقة (تختلف سرعة القطع حسب طول القطع) | |
| نظام التحكم | تحكم برمجي بواسطة PLC، محرك سيرفو، تشغيل بشاشة اللمس | |
| طريقة التغذية | محرك سيرفو، تحديد الموضع والنقل بحزام متزامن | |
| طريقة القطع | حركة دورانية مستمرة بزاوية 360 درجة | |
| دقة قطع الورق | خطأ القطع ±1 ملم | |
| نظام شحذ السكين | شحذ تلقائي، ضبط المعلمات عبر شاشة اللمس | |
| القطر الخارجي لقاطعة الورق | Φ610 ملم | |
| الضغط الهوائي المطلوب | 0.5 ميجا باسكال (يتم توفيره من قبل المشتري) | |
| القدرة الكهربائية | 7 كيلووات، 380 فولت/50 هرتز | |
| أبعاد الماكينة (طول×عرض×ارتفاع) | 1600×1650×1700 ملم | |
| الوزن | 1.5 طن | |
| لون المعدات | عملية رش طلاء أبيض حليبي |
1. قطع رأس الورق ونظام ذيل الورق: اكتمال التحكم في برنامج PLC وتشغيل شاشة اللمس. الطول بعد إزالة الرأس والذيل هو 15 مم --- 25 مم
2. نظام الكشف الكهربائي لإخراج الورق للمعدات، بما في ذلك آلات التعبئة والتغليف والناقلات، سوف يقوم بإيقاف آلة القطع تلقائيًا عند حدوث خطأ وتراكم المنتجات.
3. التحكم في عاكس المحرك، توفير الطاقة، عاكس دلتا أو ماركة Inovance،
4. وحدة التحكم في المعدات عبارة عن شاشة تعمل باللمس، واللوحة مصنوعة من نقش الفولاذ المقاوم للصدأ.
5. تم دمج صندوق التحكم الكهربائي للمعدات مع المضيف لضمان عدم تلف الدائرة وآمنة.
6. يحتوي غطاء سلامة المعدات على شبكة حديدية مدمجة وزجاج شبكي للمراقبة الخارجية، والتي لديها وظائف حماية السلامة.
