Линия производства туалетной бумаги средней производительности на 12 рулоно

XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line

Линия по производству небольших рулонов туалетной бумаги

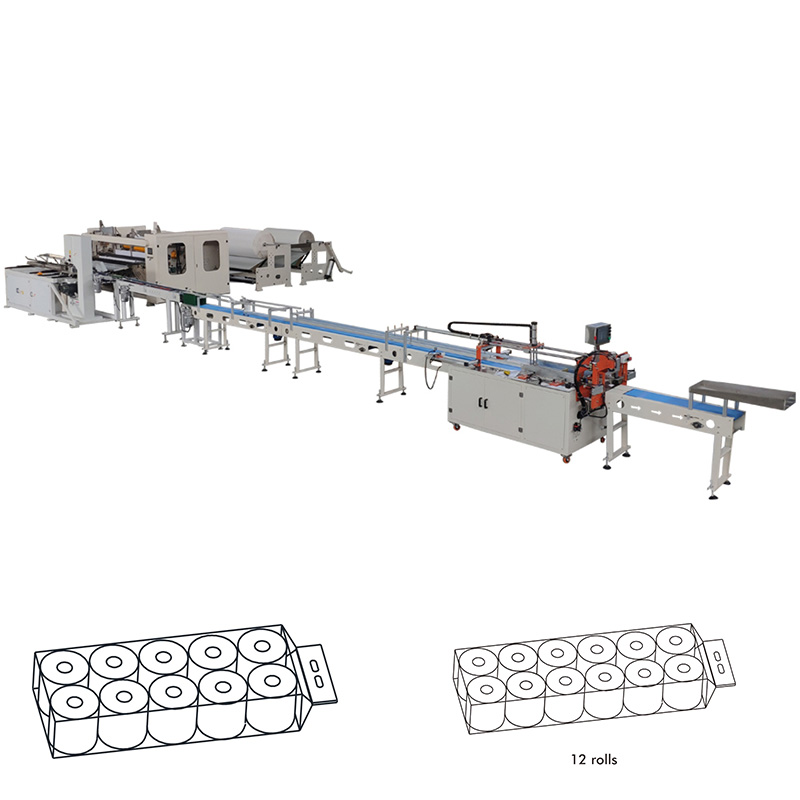

Линия для производства рулонов туалетной бумаги по 12 рулонов в упаковке

Эта линия собирает три последовательных передела в один поток: перемотку логов из двухслойного полотна, резку логов на рулоны и упаковку готовых рулонов в пакеты. Она рассчитана на производителей, которым нужен компактный участок под формат «12 рулонов в упаковке» и понятная логика переналадки между размерами рулона. Ниже разобрано, из каких модулей состоит линия, что каждый из них делает с полотном и как это влияет на выбор конфигурации под конкретный цех.

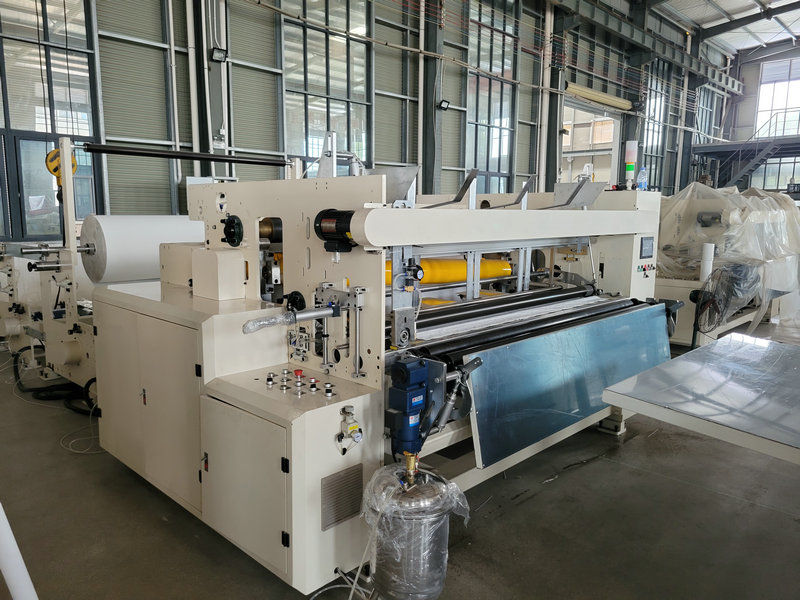

Машина для перемотки небольших рулонов туалетной бумаги

Состав линии: три машины и их роль в потоке

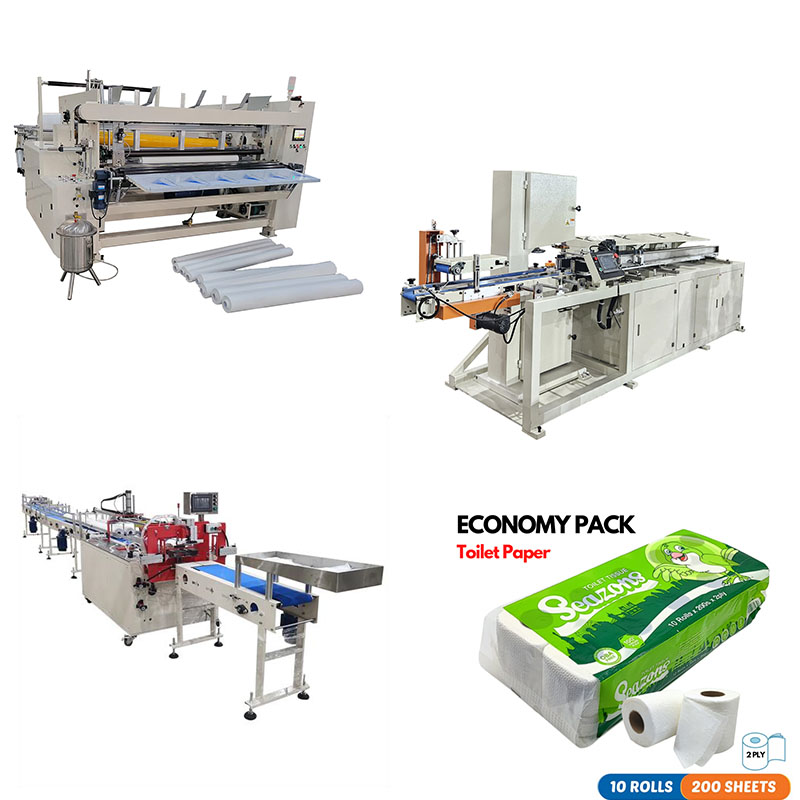

Линия построена по принципу «перемотка — резка — упаковка». Каждый модуль работает с результатом предыдущего, поэтому при подборе важно смотреть не на отдельную машину, а на стыковку форматов: диаметр и длину рулона после перемотки, допуск реза и габарит пакета на выходе.

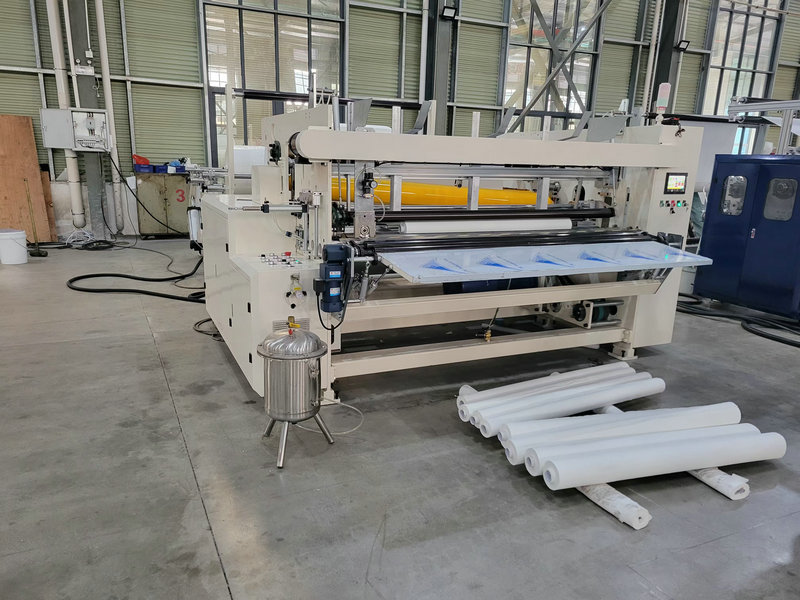

1. XY-TQ-B — высокоскоростная машина для перемотки туалетной бумаги

Первый модуль формирует лог из двух слоёв полотна, задаёт натяжение и выполняет тиснение. Именно здесь закладывается плотность намотки и качество совмещения слоёв, от которых потом зависит ровность реза и внешний вид рулона.

Автоматическая подача стержня, автоматический толкатель лога после перемотки и повторная перемотка нового лога.
Автоматическая обрезка кромок, подача сердцевины, распыление клея и синхронная запечатка за один проход. Оставленный хвостик длиной 10–18 мм позволяет легко перемотать рулон заново, что снижает количество отходов и экономит затраты.
Программируемое управление ПЛК с человеко-машинным интерфейсом: набор данных и параметрическое отображение неисправностей на сенсорном экране.
Четыре прецизионных спиральных ножа: низкий уровень шума, чёткая работа, коробка передач для расширения диапазона.
Три задние стойки горизонтального типа с пневматической системой загрузки и широкими приводными плоскими ремнями; каждый большой рулон регулируется независимо.
Блок тиснения с роликами точечного тиснения: два слоя хорошо совмещаются, бумага остаётся мягкой, узор получается чётким.
Беговые переключатели для заправки бумаги — простая и безопасная эксплуатация.

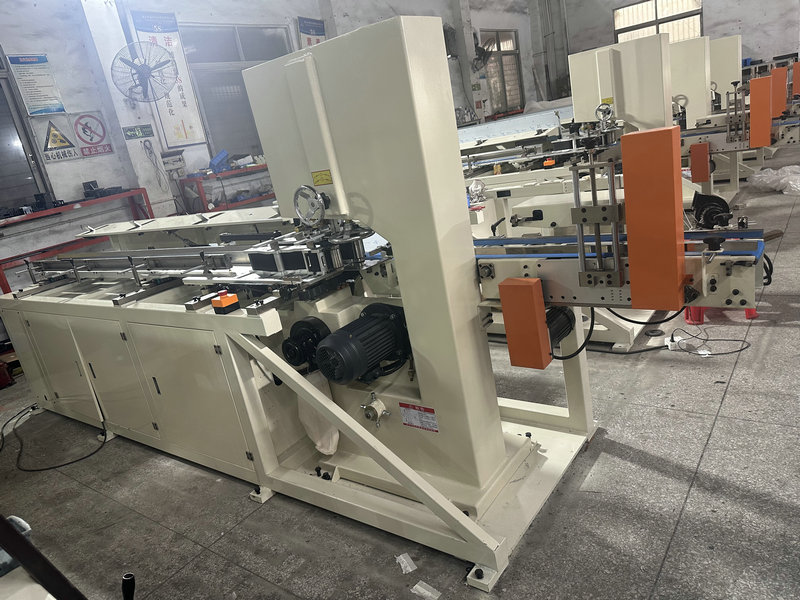

2. XY-AI-400 — автоматическая машина для резки туалетной бумаги

Второй модуль превращает лог в готовые рулоны заданной длины. Здесь важны точность подачи и стабильность реза, поэтому управление построено на сервосистеме, а заточка ножей автоматизирована.

Если бумагу невозможно разрезать, оборудование автоматически останавливается и подаёт сигнал тревоги.
В сервосистеме двигателя подачи используется высокоточная сервосистема, обеспечивающая качество готовой продукции.
Оборудование автоматически рассчитывает количество разрезаемого готового продукта по сырью и длине готового изделия.
При неправильном вводе данных оборудование останавливается и предлагает на интерфейсе выполнить настройку.
Головка и конец бумаги автоматически сортируются.
Автоматическая система заточки ножей регулируется в соответствии с требованиями разрезаемой бумаги, что увеличивает срок службы режущего узла.
В системе заточки используется острое стальное колесо, что повышает эффективность заточки.

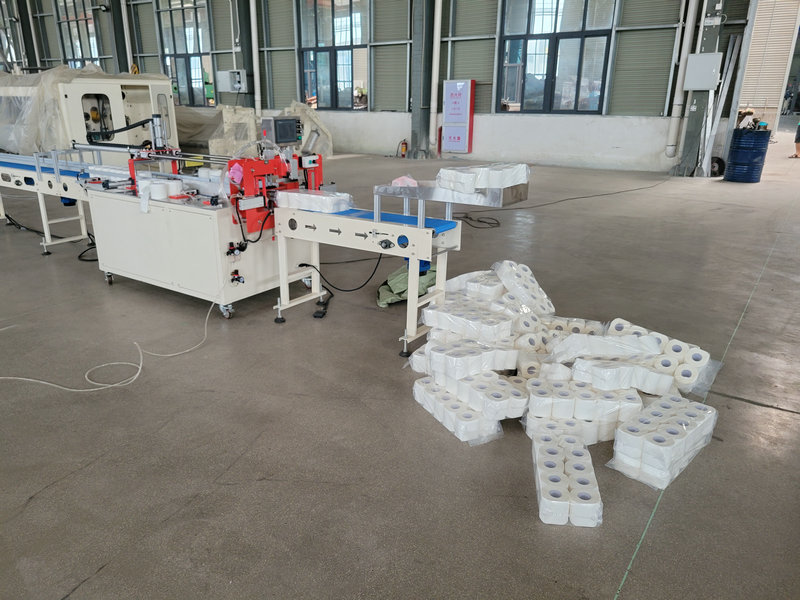

3. XY-AI-398A — полуавтоматическая машина для упаковки туалетной бумаги на 10 рулонов

Третий модуль запечатывает рулоны в пакет. Машина работает с рулонами с сердечником и без него, а конвейер позволяет связать её с автоматической упаковочной машиной для туалетной бумаги.

Многофункциональность: автоматическая транспортировка, работа с одной головкой, автоматическая подача, автоматическая запечатка, автоматическое противодействие.
Управление на базе ПЛК с отображением параметров на ЖК-экране, простота настройки и управление водяным охлаждением. Контроль температуры точнее, что защищает термостабильные нагревательные провода и ленты. Подача продуктов в пакеты выполняется серводвигателем, что позволяет точнее позиционировать рулоны.
Упаковка и запечатывание получаются аккуратными. Машина может работать в полностью автоматическом и полуавтоматическом режиме; с конвейером она соединяется с автоматической упаковочной машиной, что повышает производительность и снижает затраты на рабочую силу.
Производительность: 8–12 пакетов в минуту, один оператор занят только упаковкой.
Подходит для рулонов туалетной бумаги с сердечником или без сердечника. Аппарат не может автоматически корректировать цветовой код.
Комплексная конструкция, жёсткая рама и импортные основные компоненты обеспечивают стабильную работу и длительный срок службы.

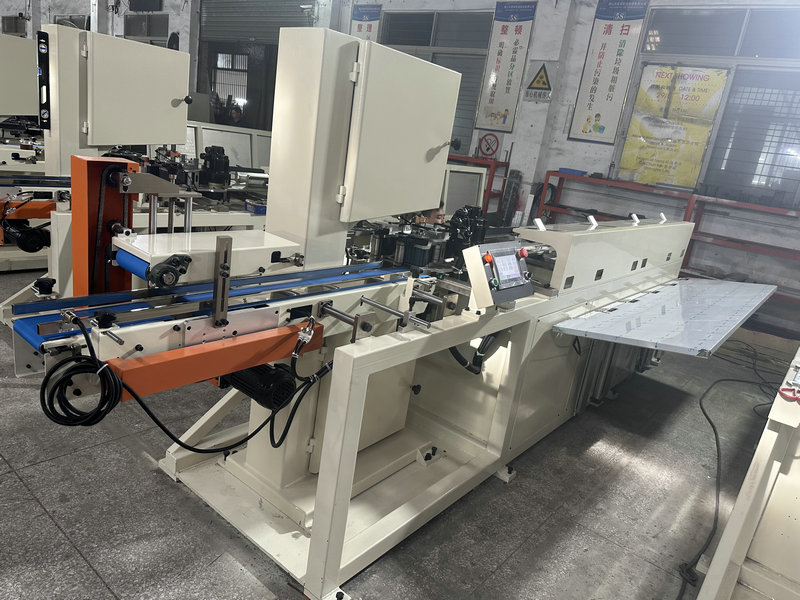

Машина для резки небольших рулонов туалетной бумаги

Как выбрать конфигурацию под свой формат

Точные значения скорости, мощности, габаритов и веса приведены в разделе технических характеристик. Ниже — ориентиры для подбора, которые стоит согласовать с поставщиком до заказа.

Параметр выбора	Что уточнить у поставщика	Почему это важно
Диаметр и длина готового рулона	Диапазон диаметра рулона и максимальную длину после резки	Определяет настройку перемотки и допуск реза
Формат упаковки	Число рулонов в пакете и тип упаковки	Влияет на выбор упаковочного модуля и скорость линии
Сырьё	Ширину и диаметр исходного рулона, число слоёв	Задаёт требования к стойкам и блоку тиснения
Перфорация	Требуемое расстояние перфорации	Связано с настройкой ножевого узла
Площадка и питание	Доступную площадь, напряжение и фазы	Определяет компоновку линии и подключение

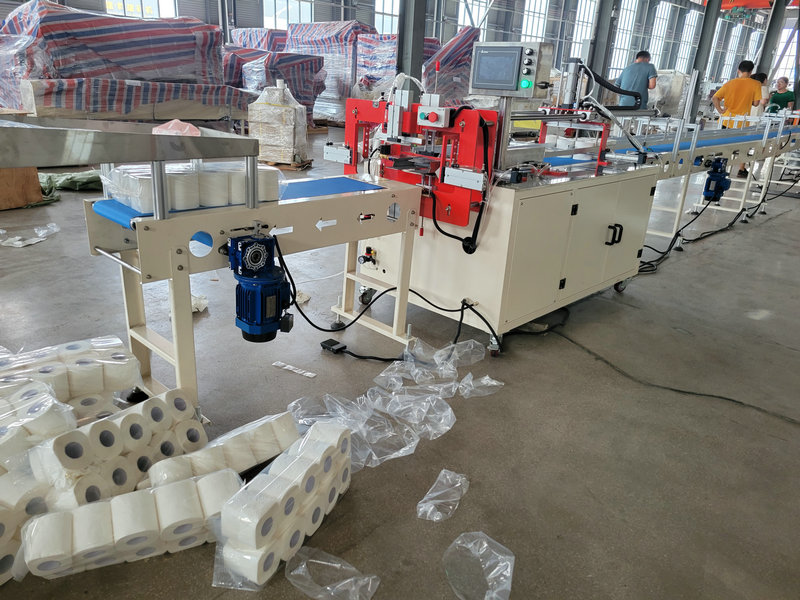

Упаковочная машина для рулонов туалетной бумаги

Условия эксплуатации и ограничения

Машина XY-AI-398A не выполняет автоматическую корректировку цветового кода — это стоит учесть при планировании печати на упаковке. Для линии требуется стабильное питание и подготовленная площадка; конкретные требования по мощности и размещению уточняйте в технических характеристиках и у поставщика. Если какой-либо параметр для вашего формата не указан, запросите подтверждение перед заказом.

Частые вопросы покупателей

Какие рулоны можно упаковывать на этой линии?

Упаковочный модуль XY-AI-398A подходит для рулонов туалетной бумаги с сердечником и без сердечника. Формат пакета и число рулонов в нём уточняйте при подборе конфигурации.

Можно ли перенастроить линию на другой размер рулона?

Да, параметры перемотки и резки задаются через интерфейс ПЛК. Диапазоны диаметра и длины рулона приведены в технических характеристиках; перед переналадкой стоит согласовать допустимые значения с поставщиком.

Сколько операторов нужно для работы линии?

Упаковочный модуль рассчитан на то, что один оператор занят только упаковкой. Полная потребность в персонале зависит от компоновки участка и уровня автоматизации — уточняйте при проектировании.

Как получить расчёт под свой цех?

Подготовьте данные по сырью, желаемому формату рулона и упаковки, доступной площади и питанию. С этими вводными поставщик подберёт конфигурацию и подтвердит параметры.

Следующий шаг

Чтобы получить предложение по линии под ваш формат, отправьте запрос с параметрами сырья, готового рулона и упаковки. Также можно изучить каталог машин для туалетной бумаги и описание линии на 12 рулонов в упаковке, чтобы сравнить конфигурации перед обращением к продавцу.

Эта производственная линия включает в себя 3 машины:

1. XY-TQ-B Высокоскоростная небольшая машина для перемотки туалетной бумаги.

Технические параметры:

1. Скорость производства: 200-230 м/мин.
2. Мощность: 15 кВт (380 В, 50 Гц, 3 фазы)
3. Макс. Диаметр рулона бумаги: 1200 мм, ширина рулона 1850 мм.
4. Диаметр внутреннего сердечника рулонной бумаги: 76,2 мм.
5. Ширина рулона 1850 мм.
6. Вес: около 4 т.
7. Два комплекта подставок для бумаги (отдельный двигатель для контроля натяжения) и один комплект стальных и резиновых валиков для тиснения туалетной бумаги.
8. Толщина стеновой панели машины 20 мм.
9. Диаметр готовой туалетной бумаги: 90-280мм.
10. Диаметр готовой внутренней сердцевины туалетной бумаги: 38-76 мм.
11. Расстояние перфорации: 4 наковальни (90-150 мм).
12. Общий размер (Д*Ш*В): 6500*2800*2100 мм.
13. Индивидуальный двигатель для каждой рулонной стойки, ПЛК контролирует натяжение бумаги.

2.XY-AI-400 Автоматическая машина для резки туалетной бумаги

Технические параметры:

1. Скорость резки: 80-100 резов/мин.
2. Режущий диск: ленточная пила (размер 3750*60*0,6).
3. Длина туалетного бревна: 2850 мм.
4. Длина готового рулона туалетной бумаги: макс. 250 мм
5. Диаметр готового рулона туалетной бумаги: 90-120 мм.
6. Допуск на резку: ± 1,5 мм.
7. Источник питания: 7,5 кВт, 380 В, 50 Гц, 3 фазы.
8. Общий размер: 2800*1500*2100 мм.
9. Вес машины: 1100 кг.

3.XY-AI-398A Полуавтоматическая машина для упаковки туалетной бумаги на 10 рулонов.

Технологический параметр:

1. Скорость: 5-10 мешков/мин.
2. Диаметр готовой продукции: 90-120мм.
3. Длина готовой продукции: 100-120 мм.
4. Высота: готовой продукции: 100мм.

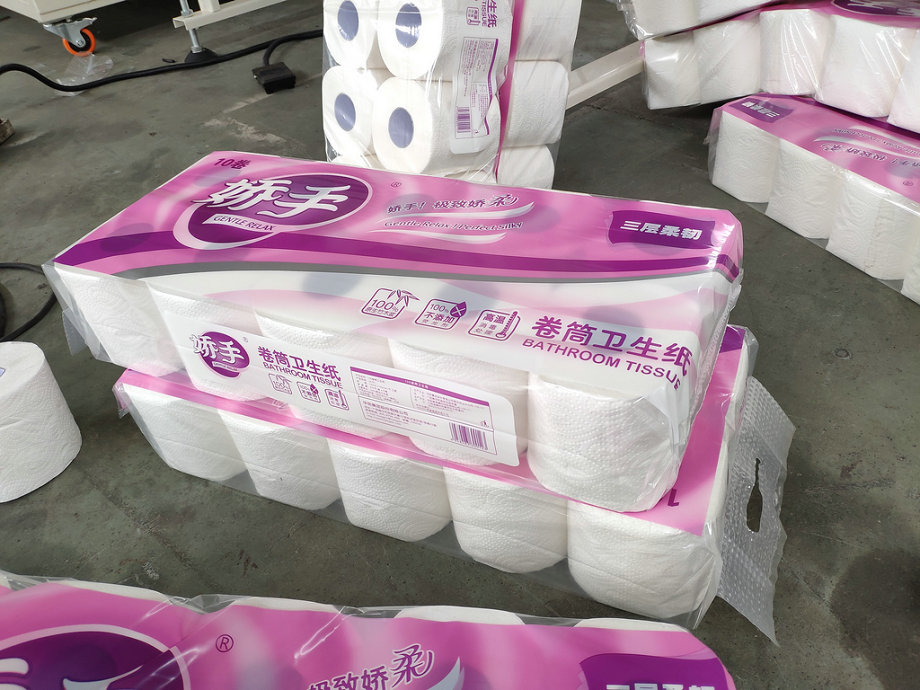

5. Тип упаковки: 8 рулонов, 10 рулонов и 12 рулонов в один слой.
6. Напряжение: 3 кВт, 380 В, 50 Гц, 3 фазы.
7. Габаритные размеры: 8700*1000*1300 мм.
8. Вес: 600 кг.

Эта производственная линия включает в себя 3 машины:

1. XY-TQ-B Высокоскоростная небольшая машина для перемотки туалетной бумаги.
2.XY-AI-400 Автоматическая машина для резки туалетной бумаги
3.XY-AI-398A Полуавтоматическая машина для упаковки туалетной бумаги на 10 рулонов.
Эта производственная линия состоит из полностью автоматической перемоточной машины, автоматической небольшой ленточной пилы для туалетной бумаги и полуавтоматической машины для упаковки рулонов туалетной бумаги.
От гигантского рулона до готовых рулонов, вся линия работает бесперебойно и стабильно, что экономит затраты на рабочую силу и снижает трудозатраты. Это лучший выбор для производства гигиенической туалетной бумаги.
