Цена:
Договорная
Модель:
XY-TQ-A-D
Мощность:
40 кВт 380 В 50 Гц 3 фазы
Применение:
Линия по производству туалетной бумаги на 10 рулонов
Вес:
8 тонн (зависит от ширины рулона)
Производительность:
10 рулонов туалетной бумаги
Размер упаковки:
10500*8700*2200mm
Размер машины:
Сертификация:
CE, ISO

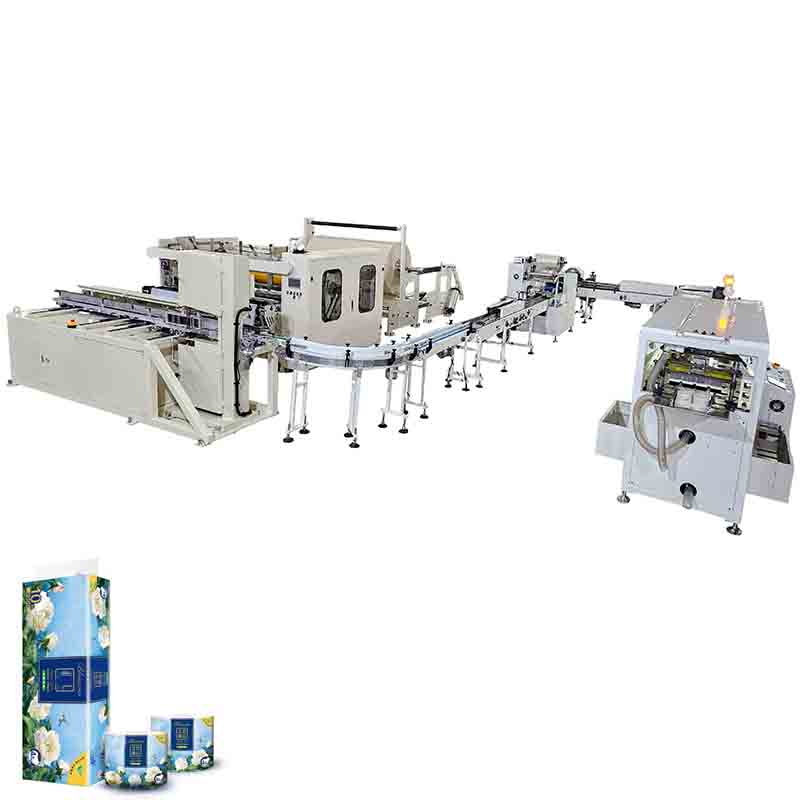

XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line
Линия собирает готовую упаковку из 10 рулонов туалетной бумаги за один непрерывный поток: от размотки родительского рулона до групповой упаковки пачки. Такой формат востребован у производителей, которые поставляют продукт в розничные сети и дискаунтеры, где ценится стабильная геометрия пачки и предсказуемое количество рулонов внутри.
Ниже разобрано, из каких модулей состоит линия, как проходит материал по переходам и на что смотреть при подборе конфигурации под конкретную фабрику.

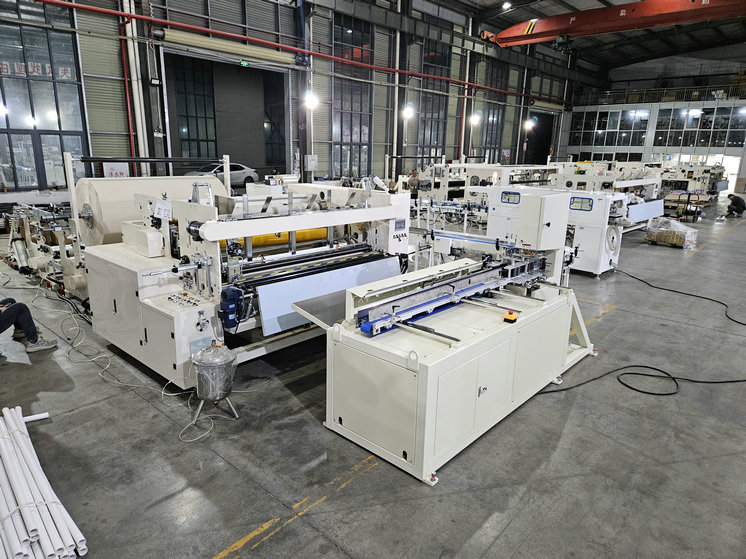

Автоматическая перемоточная машина обрабатывает родительский рулон и формирует лог. Узел подачи гильзы позволяет работать как с гильзой, так и без неё. Материал проходит полное или кромочное тиснение, затем перфорацию, обрезку кромок и склейку хвостовика. Управление построено на ПЛК с сенсорным экраном, что снижает долю ручных операций.
Последовательность переходов: размотка — тиснение — перфорация — перемотка — склейка хвостовика — обрезка кромок — автоматическая загрузка гильзы.
Ленточная пила разрезает лог на готовые рулоны. Модель оснащена ПЛК-управлением, цветным ЧМИ с большим экраном и сервоконтролем длины подачи. Система автоматически отслеживает ключевые операции и подаёт оператору сигнал о неисправности, что помогает удерживать ритм всей линии.
Машина рассчитана на одиночные рулоны туалетной бумаги (с сердцевиной или без неё) и кухонные полотенца. Сервоприводы отвечают за подачу бумаги, подачу плёнки, продольное запечатывание, резку, выпуск рулона без сердцевины и реверс. Конфигурация функций запуска обеспечивает быструю перенастройку и удобное обслуживание.

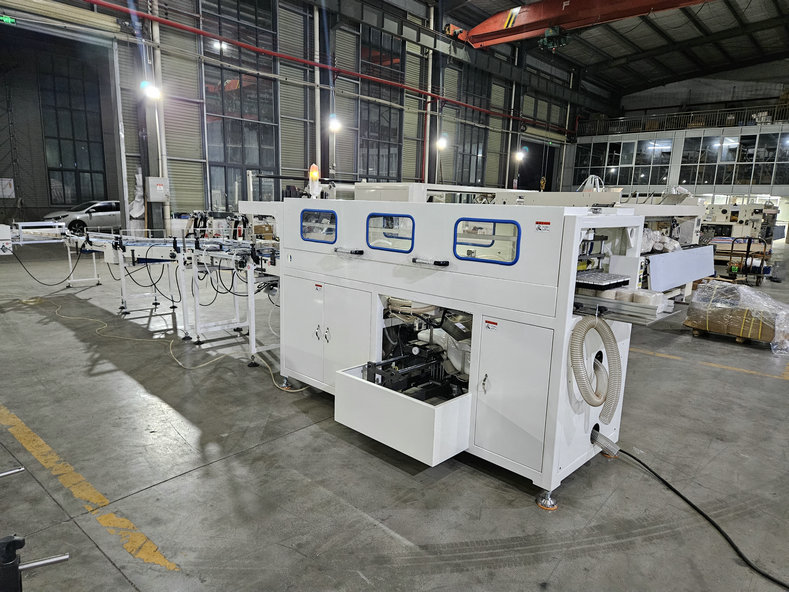

Верхний модуль линии формирует пачку из 10 рулонов. Он стыкуется с автоматическим резаком (ленточная пила или пилорама) и интегрируется с машиной упаковки одинарного рулона. Управление — сервопривод под ПЛК, автоподача и авторегулировка на датчиках, цветной сенсорный дисплей. Предусмотрены аварийная остановка и пауза, защитная сигнализация, защита по воздуху и электропитанию, а также система сварки и резки с постоянной температурой.
Линия собирается под конкретную фабрику, поэтому перед запросом предложения стоит зафиксировать несколько вводных. Они напрямую влияют на состав модулей и компоновку участка.
Точные значения скорости, мощности, габаритов и веса по каждому модулю приведены в разделе «Технические характеристики». Итоговая конфигурация линии подтверждается на этапе согласования проекта.

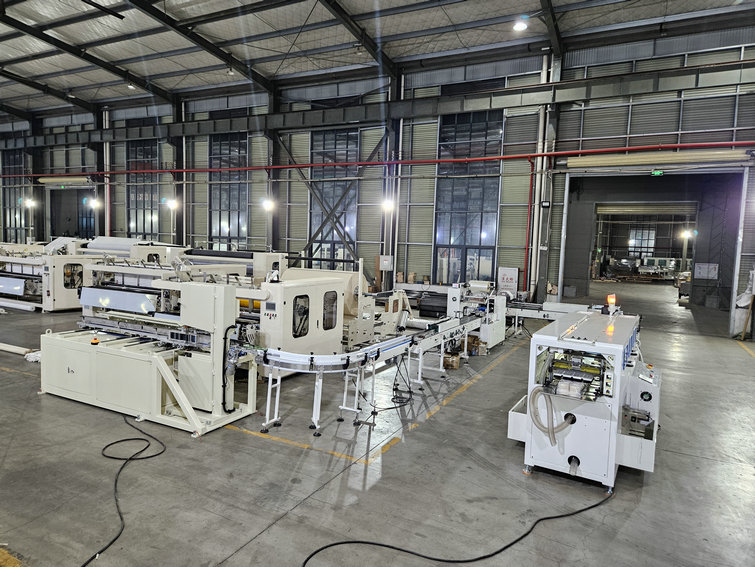

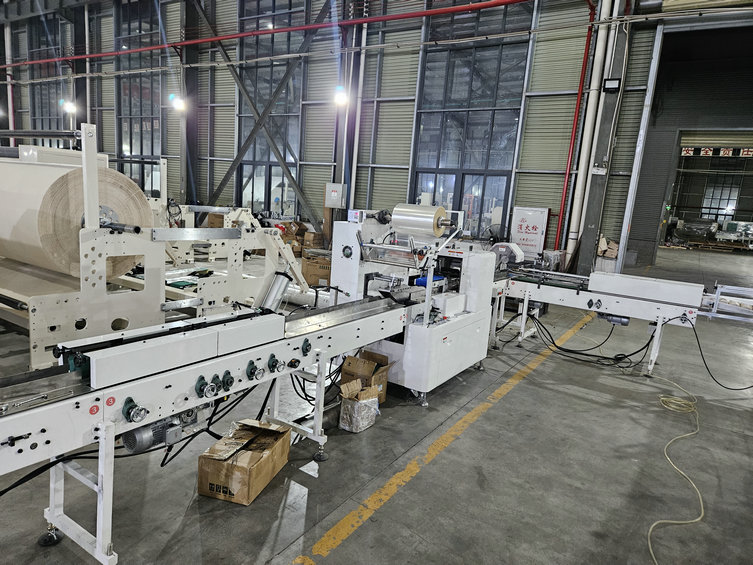

Родительский рулон устанавливается на размоточную стойку, после чего полотно проходит тиснение и перфорацию и наматывается в лог. Готовый лог снимается и подаётся на резку, где ленточная пила делит его на отдельные рулоны. Далее рулоны поступают на упаковку одинарного рулона, а затем группируются в пачку из 10 штук. Такая связка модулей позволяет вести процесс без ручного переноса продукции между переходами.
Линия ориентирована на производителей санитарно-гигиенических изделий, выпускающих туалетную бумагу в потребительской упаковке по 10 рулонов для розничного канала. Формат подходит для фабрик, которым нужна единая связка перемотки, резки и упаковки вместо разрозненных операций. При необходимости линия комплектуется под выпуск кухонных полотенец.
Да. Перемоточная машина XY-TQ-B работает как с гильзой, так и без неё, а упаковочная машина XY-503IZ поддерживает выпуск рулона без сердцевины.
Модуль групповой упаковки XY-AI-398D соединяется с автоматическим резаком — ленточной пилой или пилорамой — и интегрируется с машиной упаковки одинарного рулона.
На модуле XY-AI-398D используются высококачественные датчики для автоподачи и авторегулировки, а также система сварки и резки с постоянной температурой.
Формат готового рулона, тип продукта, параметры родительского рулона, требования к тиснению и перфорации, формат пачки и условия площадки. Эти данные позволяют подобрать состав модулей.
Чтобы получить расчёт по вашей фабрике, пришлите формат готового рулона, параметры родительского рулона и требования к упаковке по 10 рулонов. Мы подберём состав линии и подготовим предложение. Также можно ознакомиться с каталогом машин для туалетной бумаги и линией с упаковкой одинарного рулона и пачки из 10 рулонов.
1. XY-TQ-B Автоматическая машина для перемотки туалетной бумаги.
Технические параметры:
1. Скорость производства: 200-230 м/мин.
2. Мощность: 15 кВт (380 В, 50 Гц, 3 фазы)
3. Макс. Диаметр рулона бумаги: 1200 мм, ширина рулона 1850 мм.
4. Диаметр внутреннего сердечника рулонной бумаги: 76,2 мм.
5. Ширина рулона 1850 мм.
6. Вес: около 4 т.
7. Два комплекта подставок для бумаги (отдельный двигатель для контроля натяжения) и один комплект стальных и резиновых валиков для тиснения туалетной бумаги.
8. Толщина стеновой панели машины 20 мм.
9. Диаметр готовой туалетной бумаги: 90-300мм.
10. Диаметр внутренней сердцевины готовой туалетной бумаги: 38-76 мм.
11. Расстояние перфорации: 4 наковальни (90-135 мм).
12. Общий размер (Д*Ш*В): 6500*2800*2100 мм.
13. Индивидуальный двигатель для каждой рулонной стойки, ПЛК контролирует натяжение бумаги.
2. XY-AI-400 Автоматическая машина для резки туалетной бумаги.
Технические параметры:
1. Скорость резки: 80-100 резов/мин.
2. Режущий диск: ленточная пила (размер 3750*60*0,6).
3. Длина туалетного журнала: макс. 2850 мм.
4. Длина готового рулона туалетной бумаги: макс. 250 мм
5. Диаметр готового рулона туалетной бумаги: 90-120 мм.
6. Допуск на резку: ± 1,5 мм.
7. Источник питания: 7,5 кВт, 380 В, 60 Гц, 3 фазы.
8. Общий размер: 2800*1500*2100 мм.
9. Вес машины: 1100 кг.
3. XY-503IZ Автоматическая машина для упаковки туалетной бумаги в один рулон.
Технологический параметр:
1. Скорость: 150-200 уп/мин.
2. Диаметр готовой продукции: 90-120мм.
3. Длина готовой продукции: 80-200 мм.
4. Максимальная ширина пленки (мм): 430.
5. Мощность: 15,5 кВт, 380 В, 50 Гц, 3 фазы.
6.Материал пленки: BOPP,SPP,CPP (как обычно, используйте CPP)
7. Габаритные размеры: 5500*3300*1600 мм.
8. Вес: 1800 кг.
4. XY-AI-398D Автоматическая упаковочная машина для пачек туалетной бумаги на 10 рулонов.
Технологический параметр:
1. Скорость: 10-18 пакетов/мин.
2. Диаметр готовой продукции: 90-120мм.
3. Длина готовой продукции: 100-120 мм.
4. Высота: готовой продукции: 100мм.
5. Тип упаковки: 8 рулонов, 10 рулонов и 12 рулонов в один слой.
6. Размер упаковки: Д (200-700) * Ш (180-260) * В (90-140) мм.
7. Напряжение: 10 кВт, 380 В, 50 Гц, 3 фазы.
8. Упаковочный материал: полиэтилен, толщина: ≥0,05 мм.
9. Габаритные размеры: Д6500*Ш1520*В1600 мм.
10. Вес: 2000 кг.
Эта производственная линия включает в себя 4 комплекта машин:
1. XY-TQ-B Автоматическая машина для перемотки туалетной бумаги.
2. XY-AI-400 Автоматическая машина для резки туалетной бумаги.
3. XY-503IZ Автоматическая машина для упаковки туалетной бумаги в один рулон.
4. XY-AI-398D Автоматическая упаковочная машина для пачек туалетной бумаги на 10 рулонов.
От рулонной бумаги большого размера до небольшого отдельного рулона туалетной бумаги. Это лучший выбор для производства рулонов туалетной бумаги из 10 рулонов.
