Автоматическая линия для производства N-образных полотенец для рук

XY-OQ-7000 Fully Automatic Transfer Napkin Tissue Machine

Полностью автоматическая линия по производству складных полотенец для рук с переносом N: состав и принцип работы

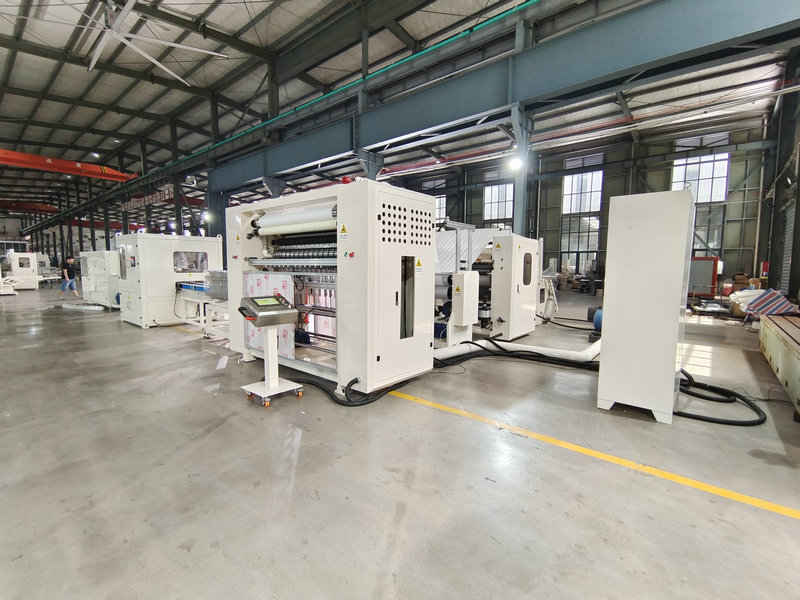

Линия объединяет три модуля в непрерывный поток: машину для складывания полотенец для рук N с автоматической передачей XY-BT-288, высокоскоростную машину для резки XY-GU-281 и автоматическую машину для упаковки в бумажные пакеты XY-BT-298. Такая компоновка позволяет получать готовое складное полотенце для рук формата N и сразу упаковывать его в бумажный пакет без ручной перекладки между операциями.

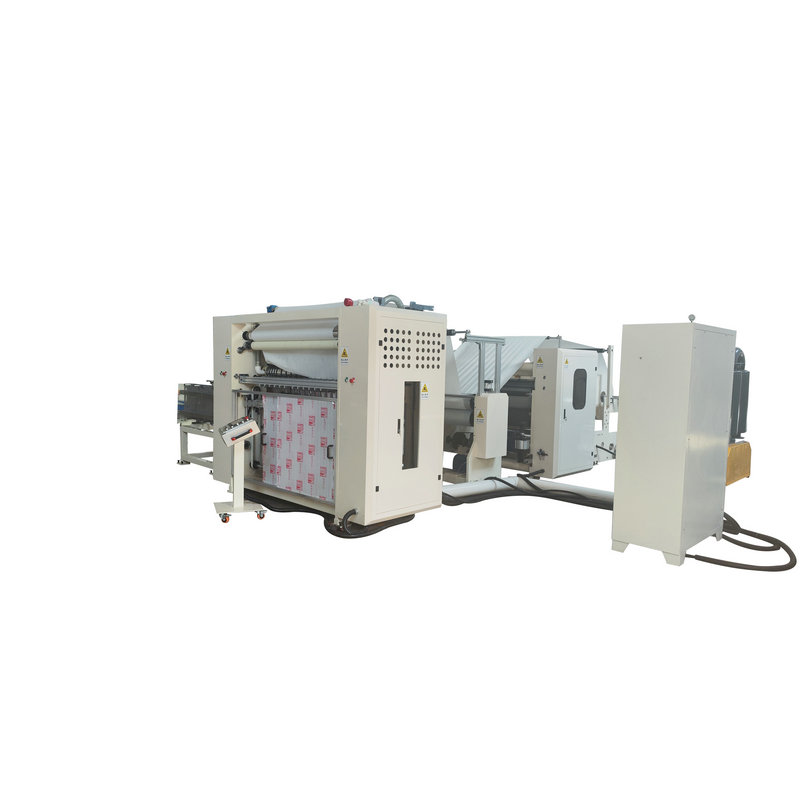

XY-BT-288: складывание и автоматическая передача

Складывающий модуль формирует полотно из рулона-основы и передаёт сложенное изделие на резку. Ключевые решения, влияющие на стабильность формата:

• Подсчёт выполняется сервоприводом с высоким разрешением — точность подсчёта заявлена как 100%.
• Диапазон плотности бумаги: однослойная 38–44 г/м².
• Механизм складывания — вакуумный, метод — складывание в шахматном порядке.
• Настенная плита 45# толщиной 40 мм.
• Складные ролики закалены, обработаны высокоточными глубокими отверстиями, прошли обработку на станке с ЧПУ и динамическую балансировку по G3.2.

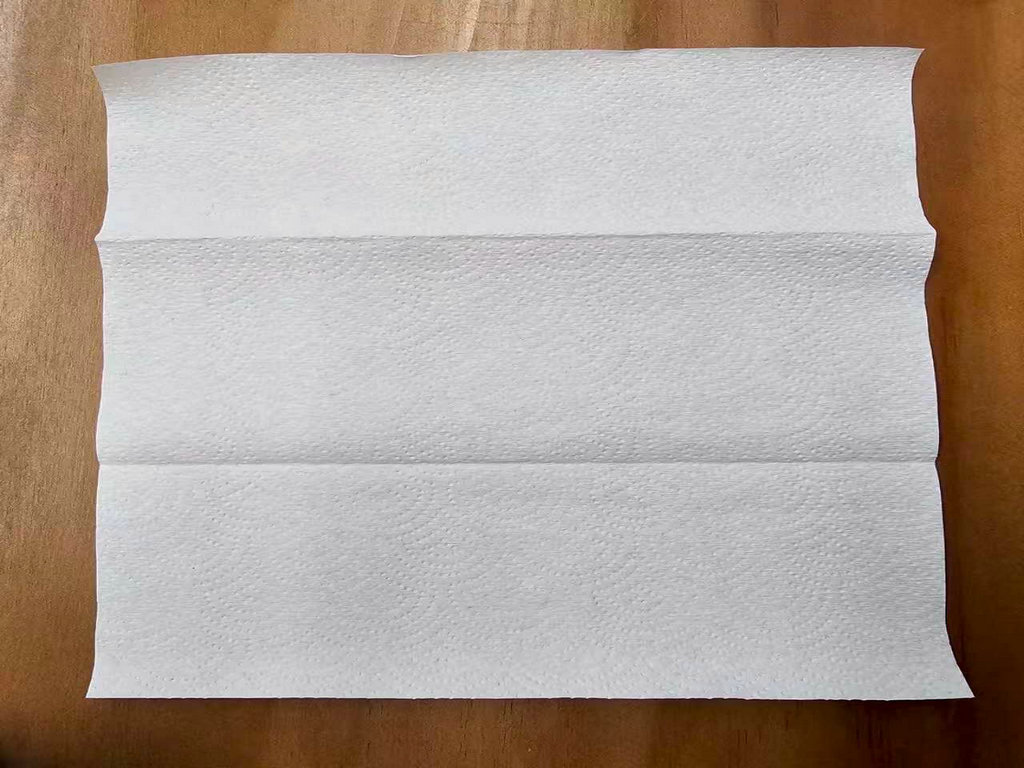

• Режущий валик несёт три равномерно расположенных лезвия и обеспечивает длину разрыва бумаги 225 (+3, −3) мм; вакуумные отверстия удерживают отрезанное полотно на поверхности валика.

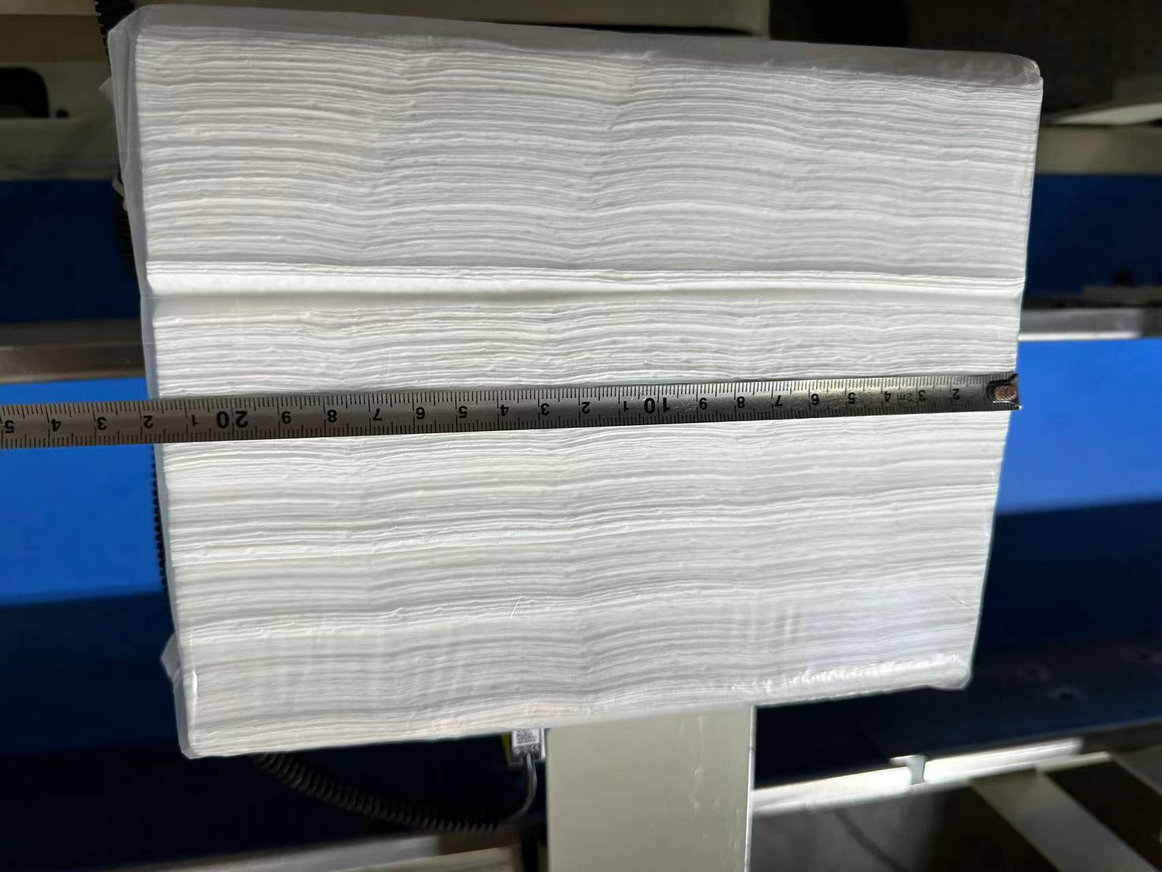

• Два фальцевальных валика с четырьмя вставками для бумаги и четырьмя V-образными канавками дают формат сложенной бумаги 75 мм (+3, −3).
• Зазор фальцевального валика — 0,3 мм; для композитной бумаги зазор варьируется в зависимости от толщины.
• Подача бумаги — ручная; S-образное устройство подачи использует тянущий ролик с коническими шкивами для регулировки натяжения в зонах подачи и разрыва.

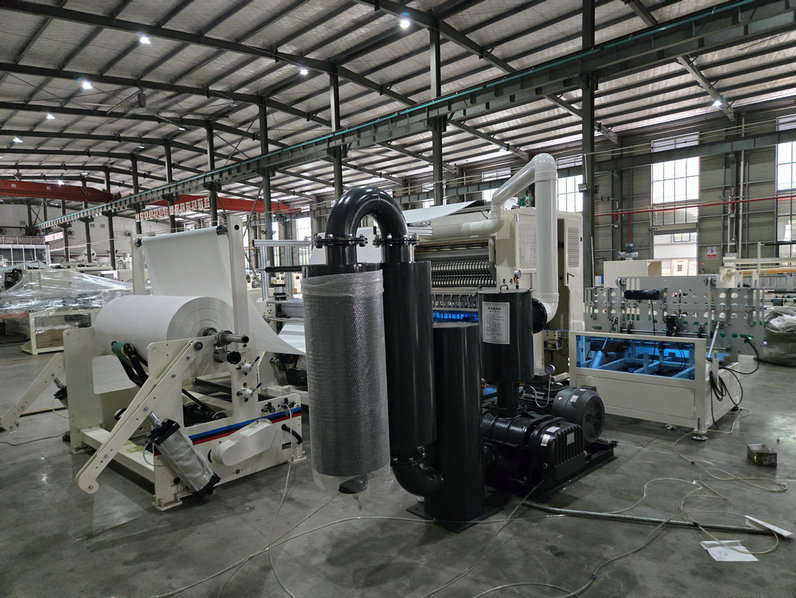

Монтаж вакуумных воздуховодов на площадке выполняет покупатель — это стоит учесть при подготовке цеха до пусконаладки.

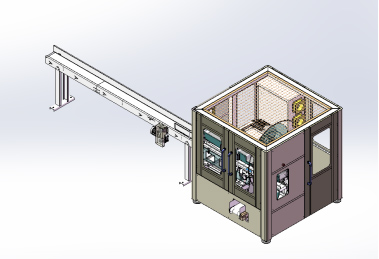

XY-GU-281: резка полотенец для рук

Резальный модуль рассчитан на автоматическую и непрерывную резку полотенец для рук и работает в связке со складывающим блоком.

• Конструкция построена на современной электронике и технологии двойного сервопривода: это повышает стабильность резки и обеспечивает быстрое и гибкое удаление отходов.
• Антистатический ремень ГРМ устраняет прилипание полотенца к ремню, что повышает точность транспортировки и качество резки по сравнению с традиционными ремнями.
• Система подачи бумаги — особенность этой модели: её приводит двойной серводвигатель, а подача периодически перемещается с сегментным управлением передней и задней секциями для точного контроля длины обрезки.
• В механизме резки используется вращающийся и качающийся держатель круглого лезвия, который автоматически поворачивается для точной резки.
• Автоматическая система заточки затачивает круглое лезвие при автоматической подаче шлифовального круга; параметры регулируются с сенсорного экрана.

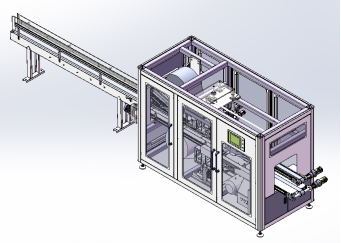

XY-BT-298: упаковка в бумажные пакеты

Упаковочный модуль замыкает линию и переводит сложенное и нарезанное полотенце в готовую потребительскую упаковку.

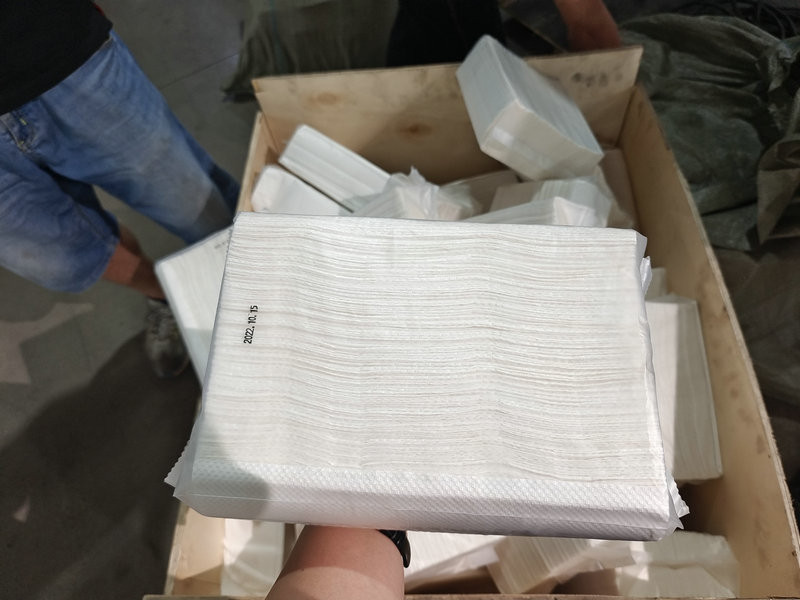

• Управление и привод построены на ПЛК и серводвигателе: автоматизированы транспортировка полотенец, разделение материала, подача плёнки, изготовление пакетов, открытие пакетов, упаковка, запечатывание и кодирование даты.
• Формование пресс-формы: при запечатывании применяется конструкция пресс-формы с отрицательным давлением, что влияет на внешний вид упаковки.
• Человеко-машинный интерфейс: настройки и управление выполняются с сенсорного экрана.
• Отслеживание неисправностей и сигнализация: причина и место сбоя отображаются на сенсорном экране, что упрощает обслуживание.
• Система мониторинга контролирует наличие пакетов и продуктов, предотвращая работу без пакета или продукта; автоматически отбраковывает пакеты неправильной формы, выключает машину при ненормальном открытии пакета и отбраковывает пакеты при застревании, из-за которого пакет не открывается.
• Скорость упаковки регулируемая.
• Система контроля температуры использует мгновенный нагрев нагревательным проводом и управление переменным током, что повышает адаптивность к условиям коронного разряда пакета и предотвращает ложные запечатывания.

Как выбрать конфигурацию под ваш формат

Перед запросом предложения стоит зафиксировать входные данные: плотность и ширину рулона-основы, требуемый формат готового изделия в разложенном и сложенном виде, тип упаковки и требования к печати даты. Часть параметров — скорость, размеры рулона, мощность, габариты и вес каждого модуля — приведена в разделе технических характеристик; итоговая конфигурация линии подтверждается при согласовании заказа.

Частые вопросы покупателей

Можно ли использовать линию для другого формата полотенца?

Формат задаётся режущим и фальцевальным валиками, а также настройками упаковочного модуля. Возможность переналадки под другой размер подтверждается при согласовании конфигурации.

Кто выполняет монтаж вакуумных воздуховодов?

Установку вакуумных воздуховодов на месте выполняет покупатель.

Как контролируется качество упаковки?

Упаковочный модуль отслеживает наличие пакетов и продуктов, отбраковывает пакеты неправильной формы и останавливает машину при ненормальном открытии пакета.

Следующий шаг

Чтобы получить предложение по комплектации линии, пришлите параметры рулона-основы, требуемый формат готового изделия и тип упаковки. Ознакомьтесь с другими моделями в разделе оборудование для производства полотенец для рук и с примерами действующих линий в материале полностью автоматическая линия по производству складных полотенец N в Польше.
