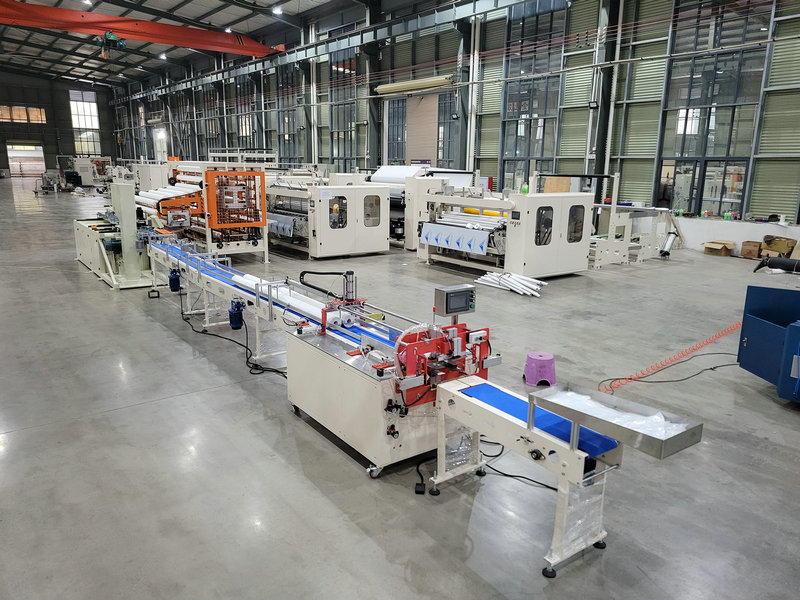

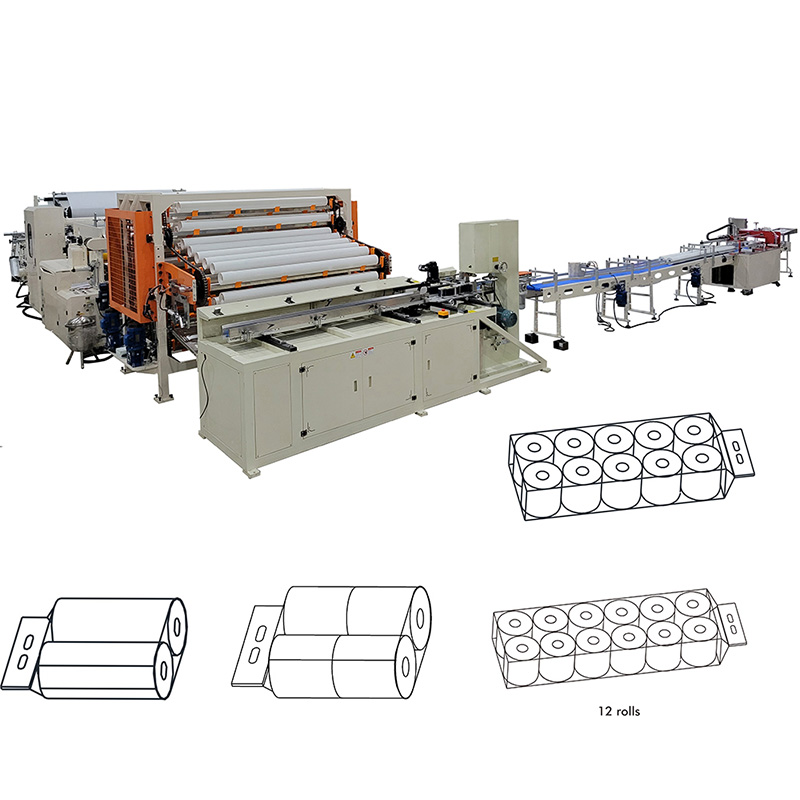

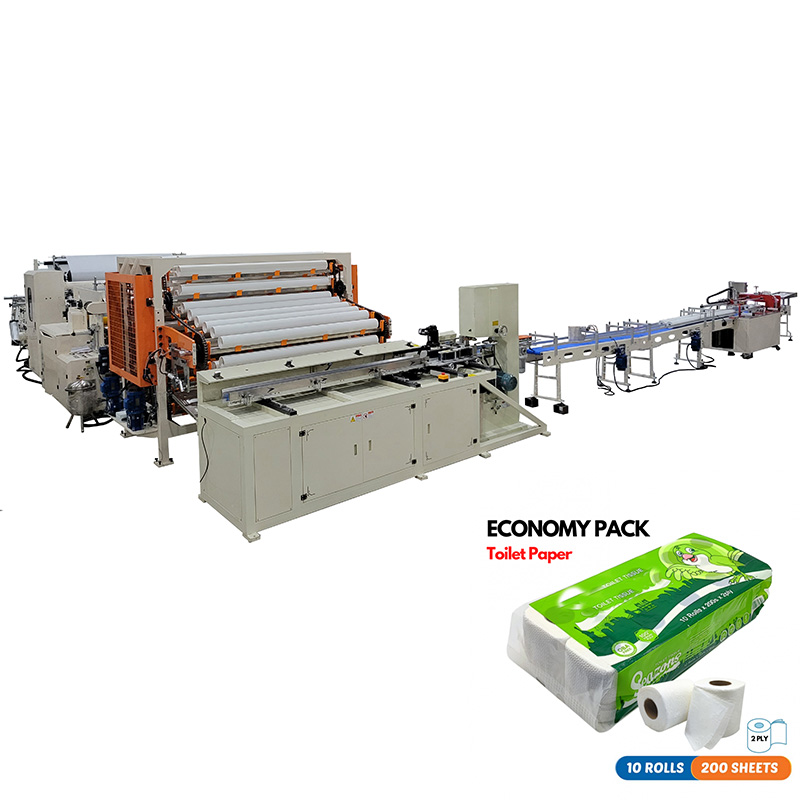

Линия для производства рулонов туалетной бумаги с ламинированием: состав и принцип работы

Линия для производства рулонов туалетной бумаги с ламинированием объединяет перемотку, склеивание слоёв, выдержку, резку и упаковку в единый поток. Готовая продукция — рулоны туалетной бумаги диаметром 90–300 мм, упакованные по 10 штук. Ниже разобраны четыре модуля линии, их функции и условия, которые стоит учесть при подборе конфигурации под ваше производство.

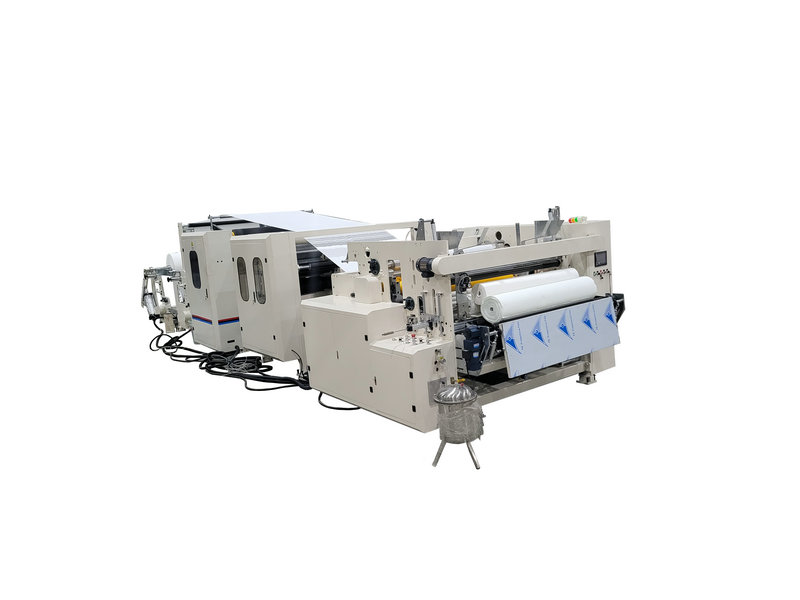

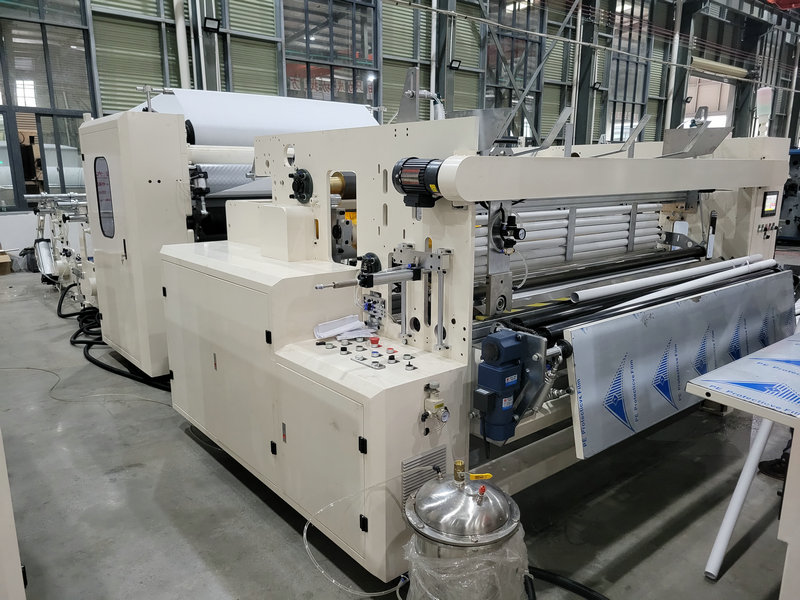

1. XY-TQ-B — автоматическая перемоточно-ламинирующая машина

Это головной модуль линии. Он принимает бумагу-основу с двух подставок, ламинирует слои и формирует лог-рулон. Ниже — ключевые узлы и что они дают на практике.

Автоматическая подача и перемотка гильз

После завершения перемотки толкатель автоматически выводит готовый лог, а новый лог начинается без остановки цикла. Это снижает долю ручных операций на перемотке.

Интегрированный блок обработки кромок

Обрезка кромки, подача гильзы, распыление клея и герметизация выполняются в одной синхронизированной операции. Такой порядок уменьшает число промежуточных передач лога между узлами.

Оптимизация длины хвоста

Хвостик формируется шириной 10–18 мм — его удобно подхватывать при перемотке, что сокращает отходы материала.

Система управления

Управление построено на ПЛК с интерфейсом HMI и сенсорным экраном: оператор видит данные в реальном времени и меняет параметры с панели.

Модульная задняя подставка

Три горизонтальные задние стойки с пневматической загрузкой и широкими плоскими ремнями. Каждый рулон регулируется независимо, что важно при работе с бумагой разной плотности.

Тиснение и заправка бумаги

Валы тиснения «точка-точка» выравнивают слои и формируют рисунок. Поворотные переключатели упрощают заправку бумаги и делают её безопаснее.

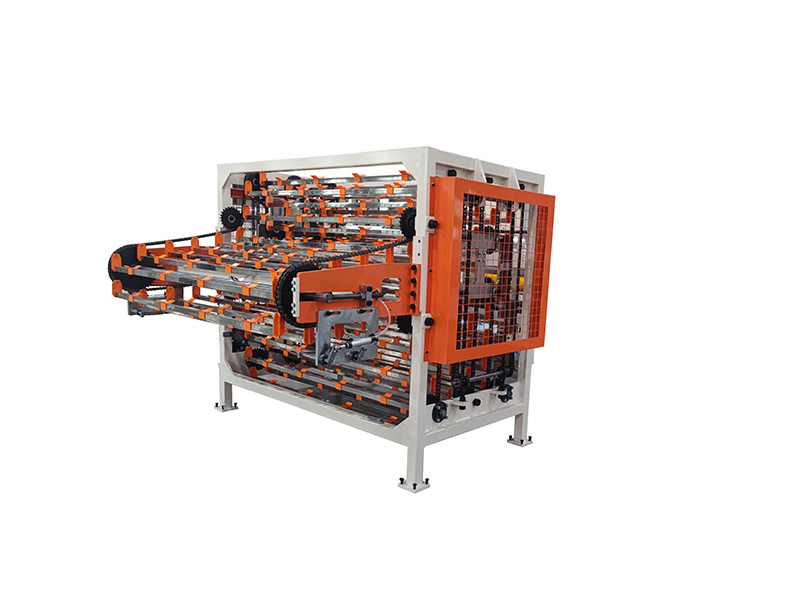

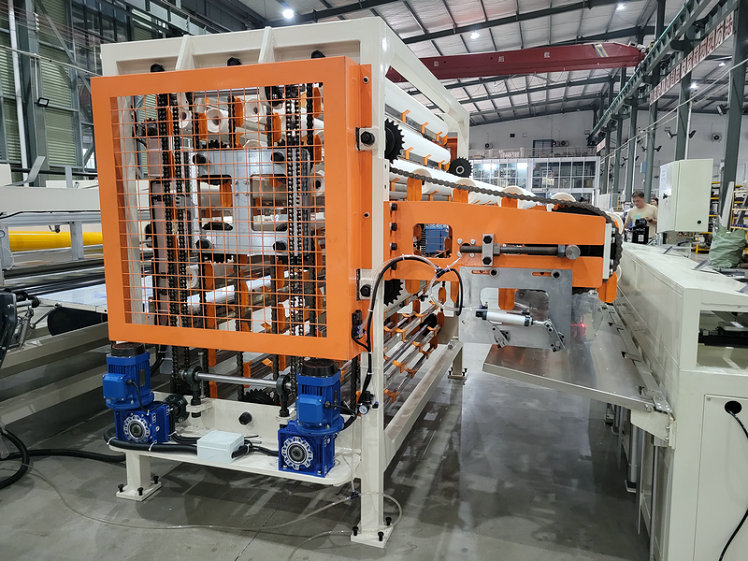

2. XY-203 — накопитель лог-рулонов

Накопитель принимает лог-рулоны после ламинирования клеем и выдерживает их перед резкой и упаковкой. Выдержка нужна, чтобы клей схватился и слои не разошлись при последующей обработке. Модуль работает в связке с перемоткой и резательным станком, сглаживая разницу их темпов.

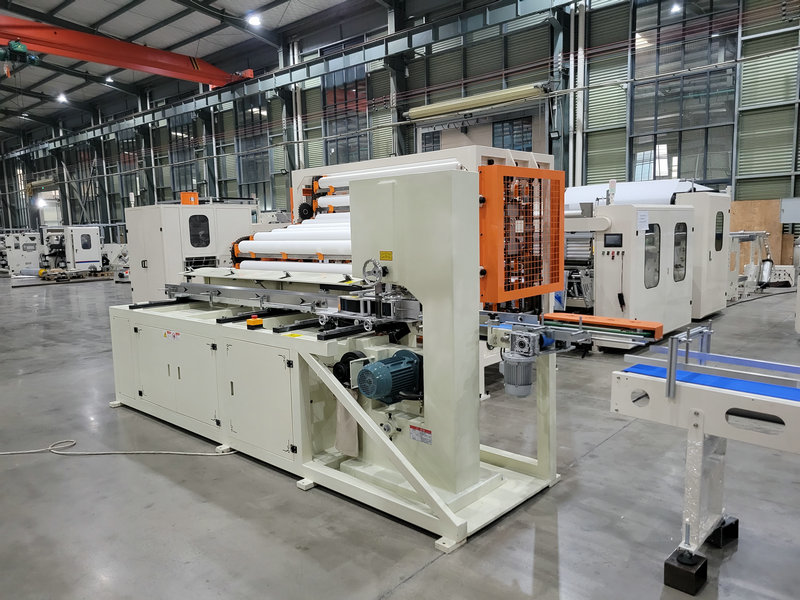

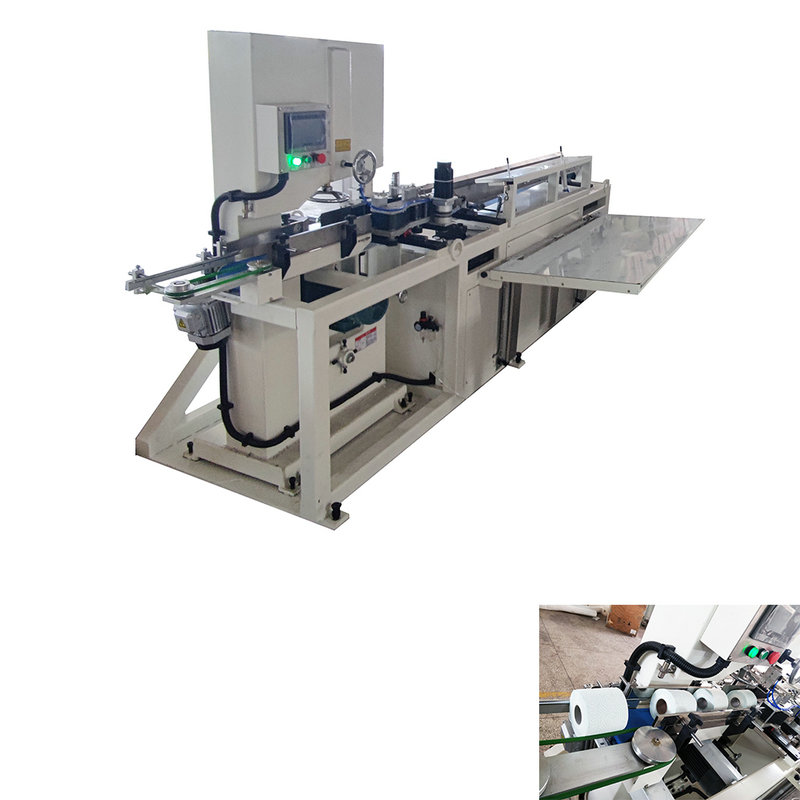

3. XY-AI-400 — ленточнопильный станок для резки лог-рулонов

Станок режет лог на готовые рулоны заданной длины. В двигателе подачи применена сервосистема — она отвечает за точность позиционирования и повторяемость реза. Управление рассчитывает количество готовых рулонов исходя из размеров сырья и заданной длины.

• Если лог не удаётся разрезать, оборудование останавливается и включает сигнализацию.
• При некорректном вводе данных работа прерывается, а интерфейс предлагает скорректировать настройку.
• Предусмотрена автоматическая сортировка как логов, так и хвостовых отходов.
• Встроенная система заточки регулирует нож под тип разрезаемой бумаги и продлевает срок службы лезвия; в заточке используются диски из закалённой стали.

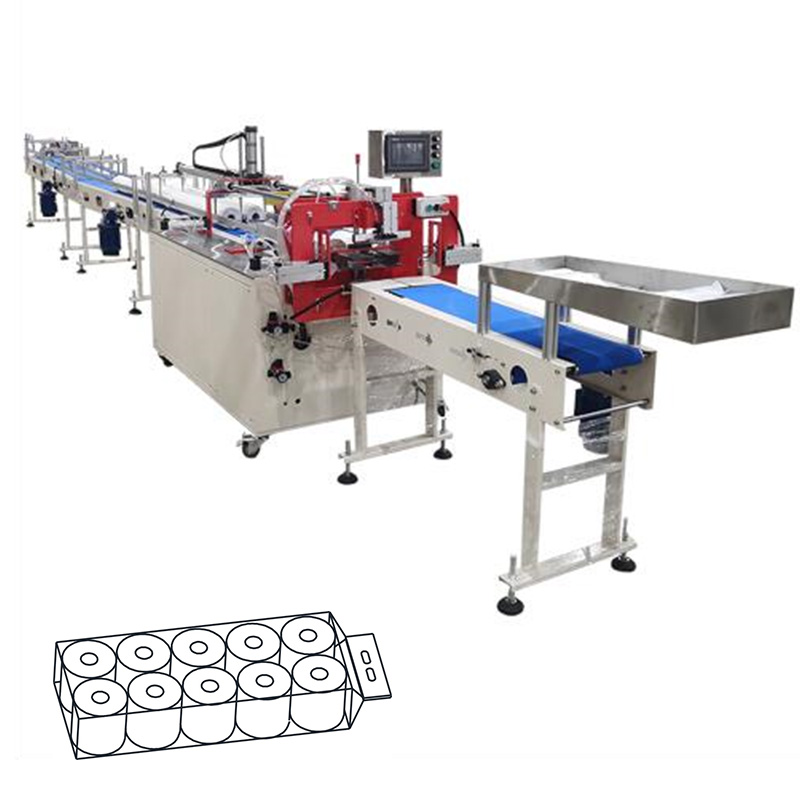

4. XY-AI-398A — полуавтоматическая упаковочная машина на 10 рулонов

Завершающий модуль линии упаковывает рулоны в пачки по 10 штук. Машина совместима с рулонами как с гильзой, так и без неё.

• Функции: автоматическая транспортировка, работа с одной головкой, автоматическая подача, запечатывание и подсчёт.
• Управление: программирование на базе ПЛК и ЖК-дисплей параметров; водяное охлаждение с контролем температуры защищает нагревательные провода и ленты; толкатель продукта на сервоприводе обеспечивает точное позиционирование.
• Режимы: полностью или полуавтоматический; конструкция совместима с конвейерами и допускает интеграцию с автоматическими системами упаковки.
• Производительность: 8–12 пачек в минуту.
• Конструкция: жёсткая рама и импортные компоненты.

Как подобрать конфигурацию под ваше производство

Состав линии зависит от формата готового рулона, требований к упаковке и условий площадки. Перед запросом предложения уточните следующие параметры — они определяют подбор модулей.

Точные значения скорости, мощности, габаритов и веса приведены в разделе технических характеристик. Итоговая конфигурация подтверждается при согласовании заказа.

Частые вопросы покупателей

Можно ли использовать линию для кухонных полотенец?

Перемоточно-ламинирующий модуль XY-TQ-B применяется и в линиях для кухонных полотенец. Конкретный формат готового изделия и настройку оборудования уточняйте при подборе — от этого зависит комплектация резательного и упаковочного модулей.

Нужен ли накопитель, если линия работает с ламинированием?

XY-203 выдерживает лог-рулоны после склеивания слоёв, чтобы клей схватился до резки. Без выдержки возможны расхождение слоёв и брак на резке.

Как упаковочный модуль встраивается в линию?

XY-AI-398A совместима с конвейерами и допускает интеграцию с автоматическими системами упаковки. Режим работы — полностью или полуавтоматический.

Запрос предложения

Чтобы получить расчёт по линии для производства рулонов туалетной бумаги с ламинированием, сообщите формат готового рулона, параметры бумаги-основы, требуемый тип упаковки и условия площадки. Мы подберём состав модулей и подтвердим конфигурацию.
