Полностью автоматическая линия для производства рулонов туалетной бумаги и

Цена: Договорная
Модель: XY-TQ-A-A
Мощность: 50 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение: 48-рулонная линия по производству туалетной бумаги для ламинирования
Вес: 10 тонн (зависит от ширины рулона)
Производительность: 48 рулонов ламинированной туалетной бумаги
Размер упаковки: 16496*7754*2100mm
Размер машины:
Сертификация: CE, ISO

Получить цену

+86-18650016302

XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line

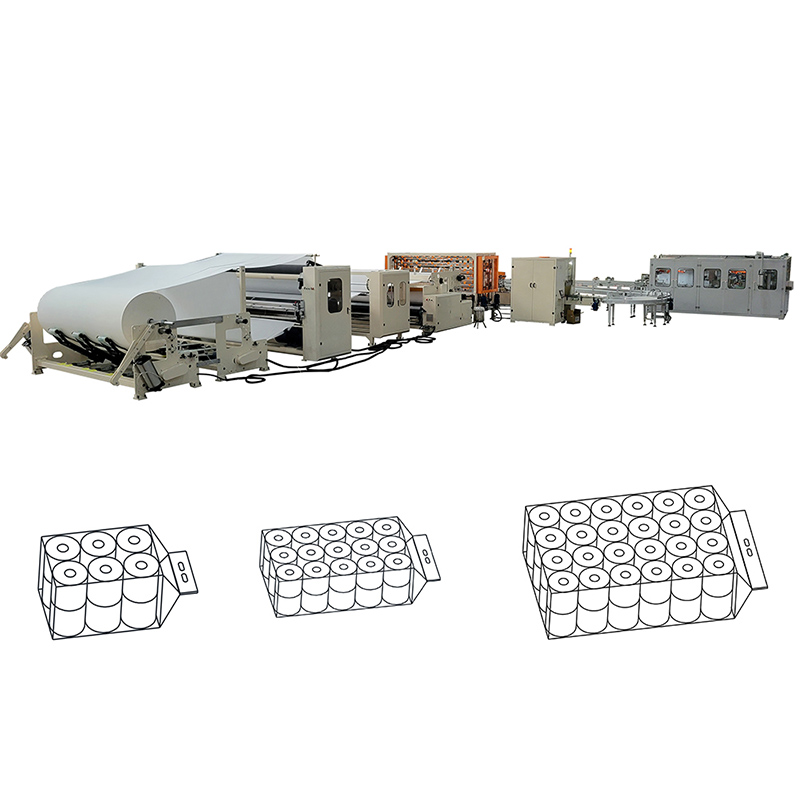

Полностью автоматическая линия по производству небольших рулонов туалетной бумаги для ламинирования на 48 рулонов

Эта линия объединяет перемотку, накопление рулонов-болванок, резку и упаковку в один непрерывный поток. Она рассчитана на выпуск небольших рулонов туалетной бумаги и кухонных полотенец с последующей упаковкой до 48 рулонов в пакет. Ниже приведён состав модулей, их подтверждённые характеристики и порядок работы, чтобы вы могли оценить, подходит ли конфигурация вашему производству.

Состав линии и ключевые модули

XY-TQ-B — высокоскоростная перемоточная машина для небольших рулонов кухонных полотенец и туалетной бумаги.
XY-203 — накопитель рулонов-болванок, который принимает продукт после перемотки и подаёт его на резку.
XY-AI-280 — автоматическая машина для резки рулонов-болванок кухонной и туалетной бумаги.
XY-AI-398D — полностью автоматическая упаковочная машина на 48 рулонов.

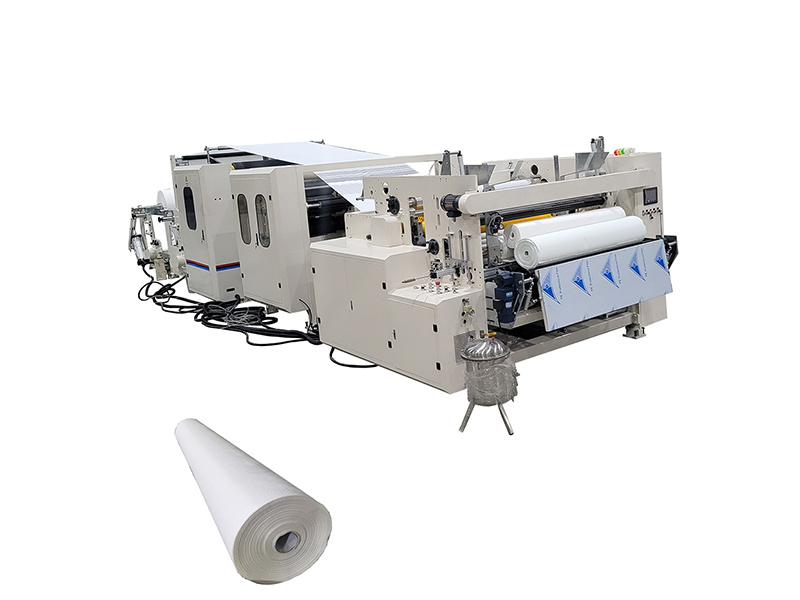

Перемоточная машина для кухонных полотенец с ламинированием

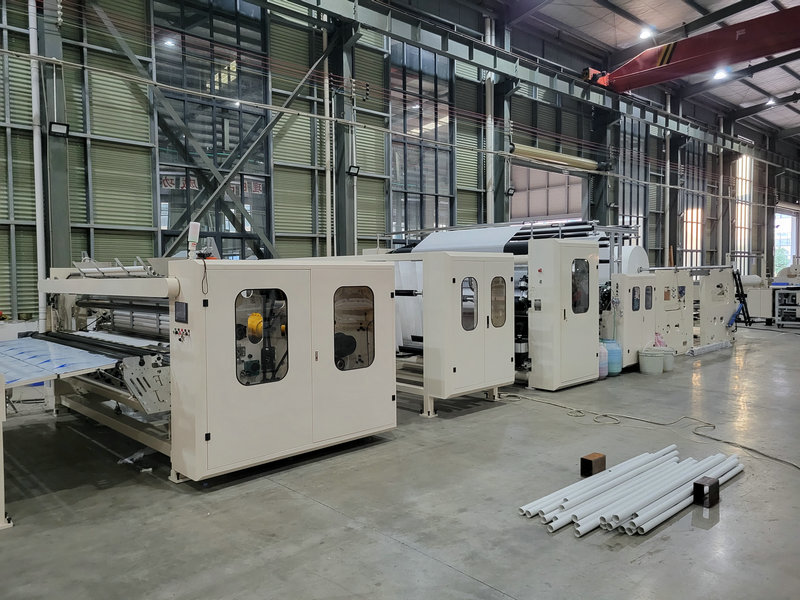

1. XY-TQ-B — высокоскоростная перемоточная машина

Первый модуль линии формирует рулон-болванку из джамбо-рулона. Машина работает с максимальной шириной джамбо-рулона 2800 мм и диаметром до Φ1200 мм, внутренний диаметр втулки — 3 дюйма (76,2 мм). Перфорация выполняется четырьмя ножевыми валиками с шагом 115 мм. Диаметр готового изделия — от Φ90 до Φ280 мм, диаметр втулки готового изделия — от Φ38 до Φ76 мм. Производственная скорость составляет 200–230 м/мин. Управление построено на контроллере PLC (INVT), размотка — на двух стойках, которые необходимо указать при заказе. Пневматическая система требует воздушного компрессора 3HP с минимальным давлением 5 кгс/см² (поставляется пользователем). Основная мощность — 45 кВт, 380 В, 50 Гц. Габаритные размеры — 7000×4000×1900 мм (Д×Ш×В), вес — около 7 тонн. Краевое тиснение выполнено по схеме «сталь по стали» с пневматическим управлением, полное тиснение — «сталь по резине».

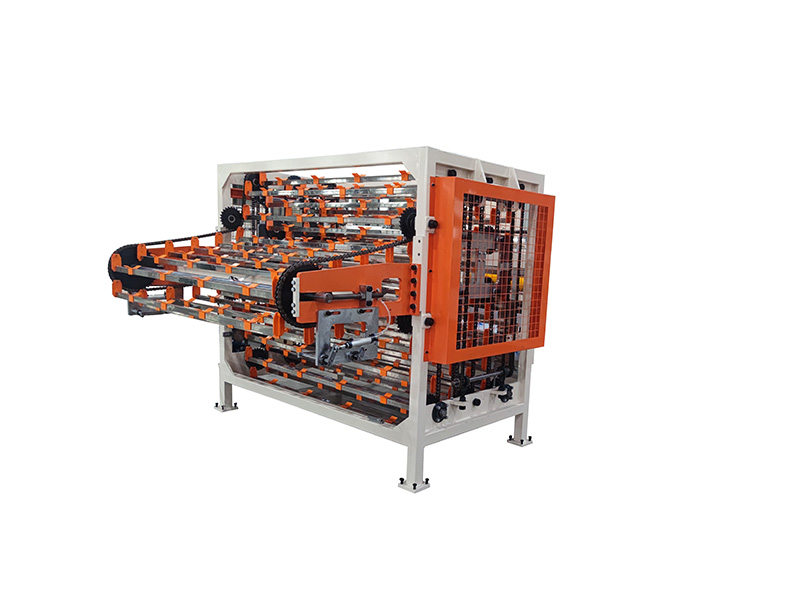

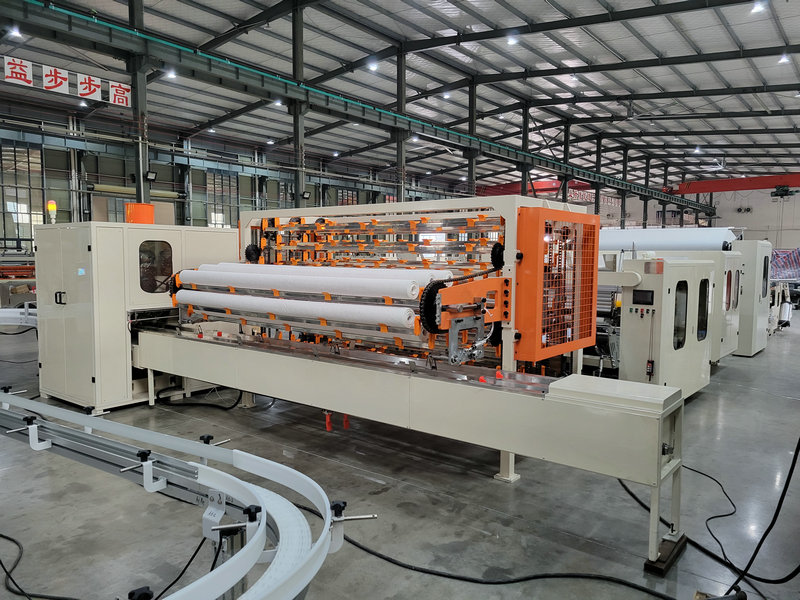

2. XY-203 — накопитель рулонов-болванок

Накопитель принимает рулоны-болванки после перемотки и выравнивает поток перед резкой. Он рассчитан на ширину рулона-болванки от 1350 до 2800 мм и диаметр от Φ95 до Φ140 мм. Количество мест для рулонов-болванок — 65, скорость накопления — 20 рулонов/мин. Количество рулонов в комплекте — 60 (заказывается отдельно). Управление — PLC (Delta). Габаритные размеры — 4000×3000×5500 мм.

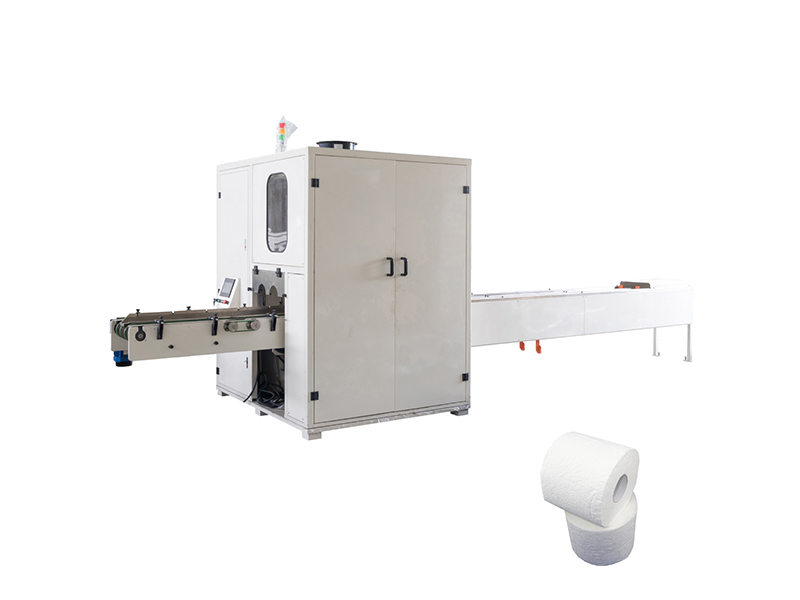

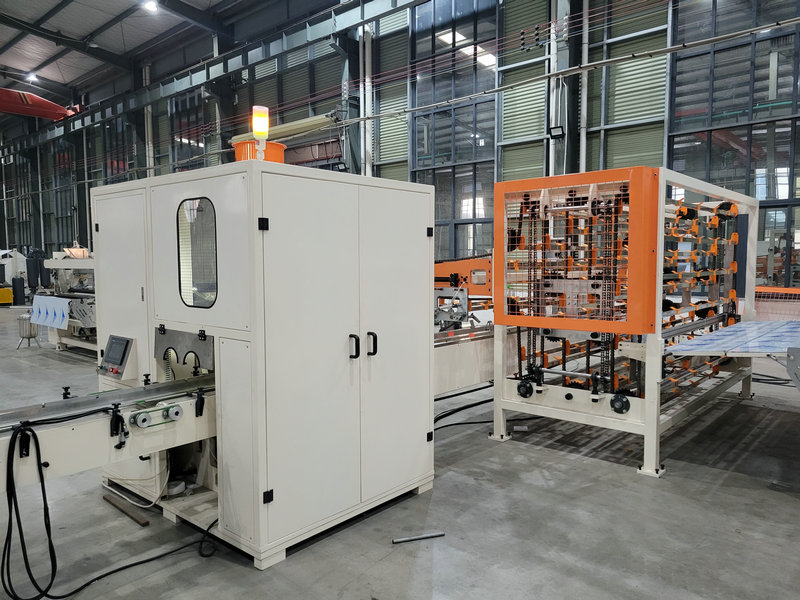

Машина для резки рулонов-болванок туалетной бумаги

3. XY-AI-280 — автоматическая машина для резки

Резательная машина превращает рулон-болванку в готовые малые рулоны. Используется дисковый нож размером 610×68,3×3,8 мм. Длина готового изделия — 250 мм, диаметр — от 95 до 145 мм. Производственная скорость — 160–200 рулонов/мин. Длина рулона-болванки туалетной бумаги — 2200 мм или 2800 мм. Машина относится к промышленному оборудованию для резки бумаги и выполняет резку рулонов туалетной бумаги.

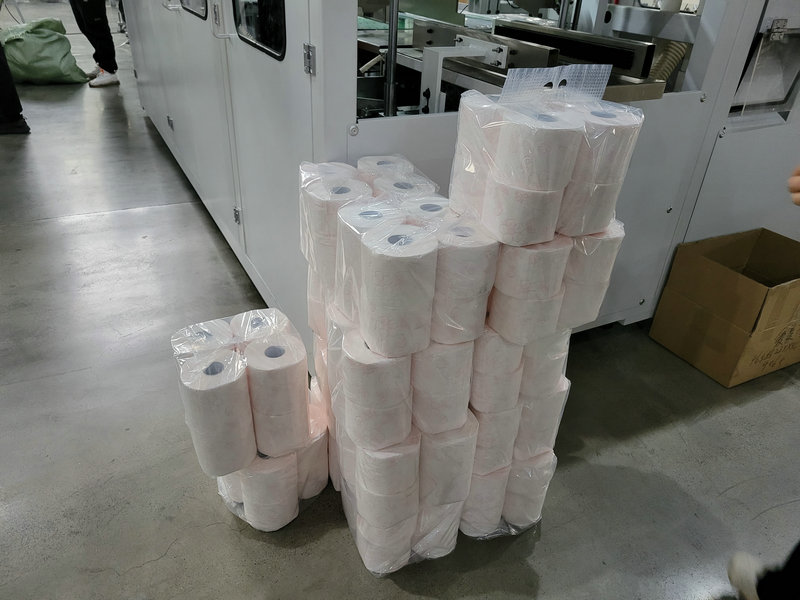

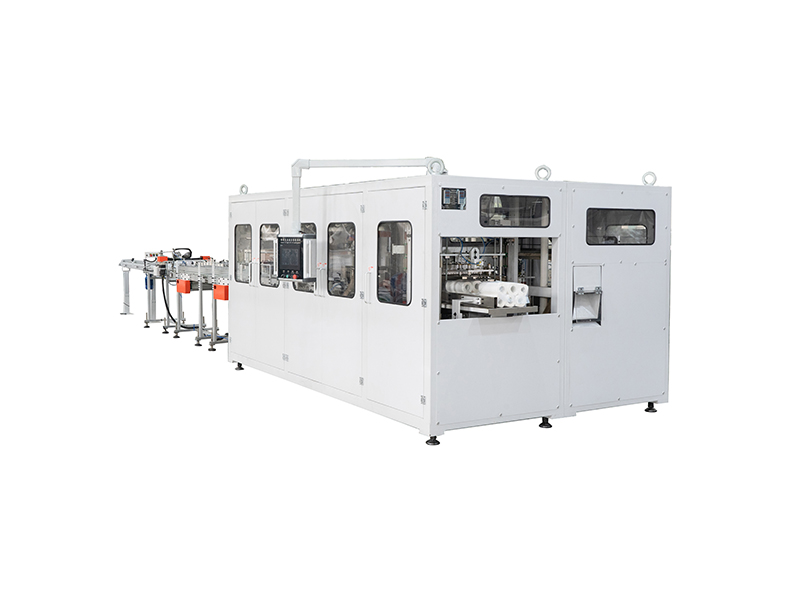

4. XY-AI-398D — полностью автоматическая упаковочная машина на 48 рулонов

Завершающий модуль упаковывает готовые рулоны в пакеты. Подача воздуха — 0,6 МПа, питание — 21 кВт, 380 В, 50 Гц. Скорость — 18 упаковочных пакетов/мин. Размер одного рулона: диаметр Φ90–120 мм, высота 90–140 мм. Размер упаковки: длина 270–600 мм, ширина 180–240 мм, высота 90–120 мм. Возможна упаковка 12, 18, 30 или 48 рулонов в пакет. Габаритные размеры машины — 5300×1800×1500 мм (Д×Ш×В).

Как выбрать конфигурацию под ваше производство

При подборе линии ориентируйтесь на ширину джамбо-рулона, требуемый диаметр готового рулона и формат упаковки. Перемоточная машина XY-TQ-B допускает поставку других размеров по запросу, поэтому уточняйте параметры под ваш джамбо-рулон. Накопитель XY-203 и резательная машина XY-AI-280 должны быть согласованы по ширине рулона-болванки. Упаковочная машина XY-AI-398D поддерживает несколько форматов пакета, что позволяет выпускать продукцию под разные каналы сбыта. Точные значения производительности и размеров уточняйте в разделе технических характеристик и при запросе коммерческого предложения.

Частые вопросы покупателей

Какие форматы рулонов можно выпускать на этой линии?

Линия рассчитана на небольшие рулоны туалетной бумаги и кухонных полотенец. Диаметр готового изделия после перемотки — от Φ90 до Φ280 мм, после резки — от 95 до 145 мм, длина — 250 мм.

Сколько рулонов можно упаковать в один пакет?

Упаковочная машина XY-AI-398D поддерживает 12, 18, 30 или 48 рулонов в пакете.

Какие требования к пневматике и электропитанию?

Перемоточная машина требует воздушный компрессор 3HP с минимальным давлением 5 кгс/см² (поставляется пользователем) и питание 45 кВт, 380 В, 50 Гц. Упаковочная машина работает при подаче воздуха 0,6 МПа и питании 21 кВт, 380 В, 50 Гц.

Можно ли изменить размеры под наш джамбо-рулон?

Для перемоточной машины XY-TQ-B и накопителя XY-203 возможна поставка других размеров по запросу. Укажите параметры вашего джамбо-рулона при заказе.

Запросите предложение по линии

Чтобы получить расчёт под ваше производство, сообщите ширину и диаметр джамбо-рулона, требуемый диаметр готового рулона и формат упаковки. Мы уточним конфигурацию модулей и подготовим коммерческое предложение.

Ознакомьтесь с машинами для туалетной бумаги и линией по производству рулонов туалетной бумаги с ламинированием.

Параметр	Значение
Скорость перемоточной машины для туалетной бумаги	200–230 м/мин
Накопитель рулонов-болванок	15–20 рулонов/мин
Скорость резательной машины для туалетной бумаги	180–200 рулонов/мин
Скорость упаковочной машины для туалетной бумаги	15–25 пакетов/мин

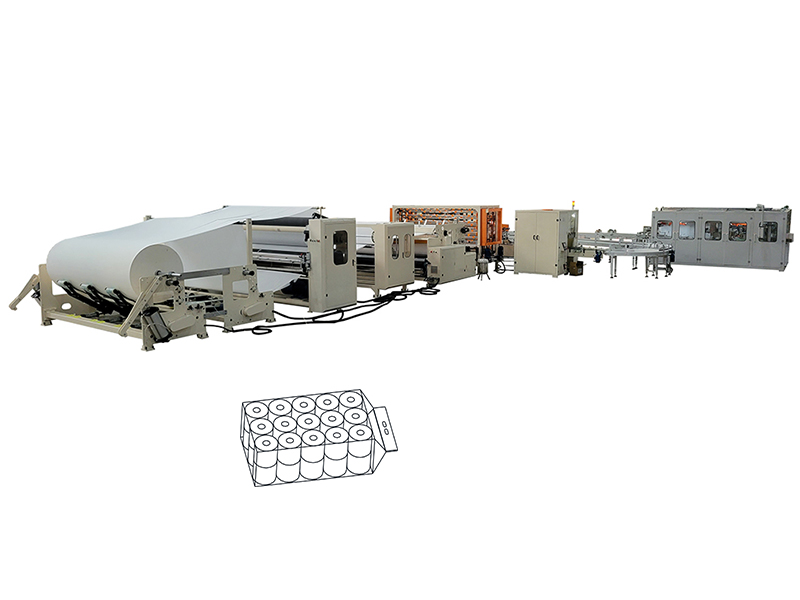

Данная производственная линия состоит из:
1. XY-TQ-B Высокоскоростная небольшая машина для перемотки рулонов кухонных полотенец и туалетной бумаги.
2. XY-203 Накопитель рулонной бумаги.
3. XY-AI-280 Автоматическая машина для резки кухонной бумаги и рулонов туалетной бумаги.
4. XY-AI-398D Полностью автоматическая машина для упаковки кухонных полотенец и туалетной бумаги на 48 рулонов‌"
От размотки рулонной бумаги большого размера до конечного производства туалетной бумаги и кухонных полотенец, вся производственная линия работает бесперебойно и поддерживает стабильную производительность. Эта автоматизированная система значительно снижает затраты на рабочую силу за счет сведения к минимуму ручного вмешательства, а также снижения физической нагрузки на рабочих. Благодаря своей высокой эффективности и надежности он является оптимальным выбором для производителей, специализирующихся на производстве кухонных полотенец и туалетной бумаги».
