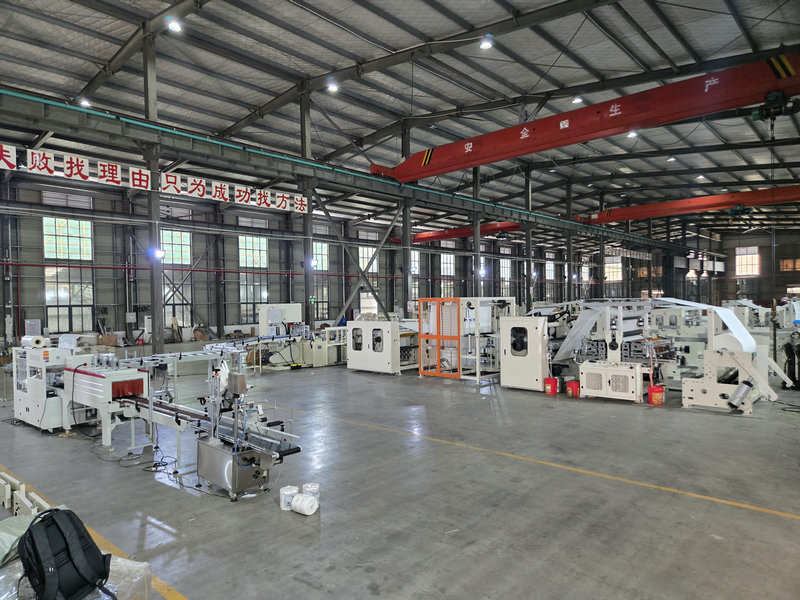

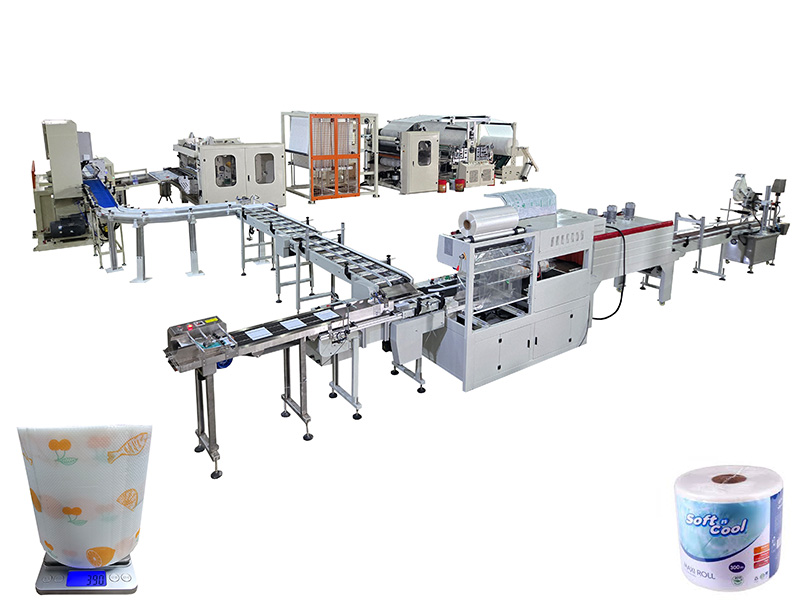

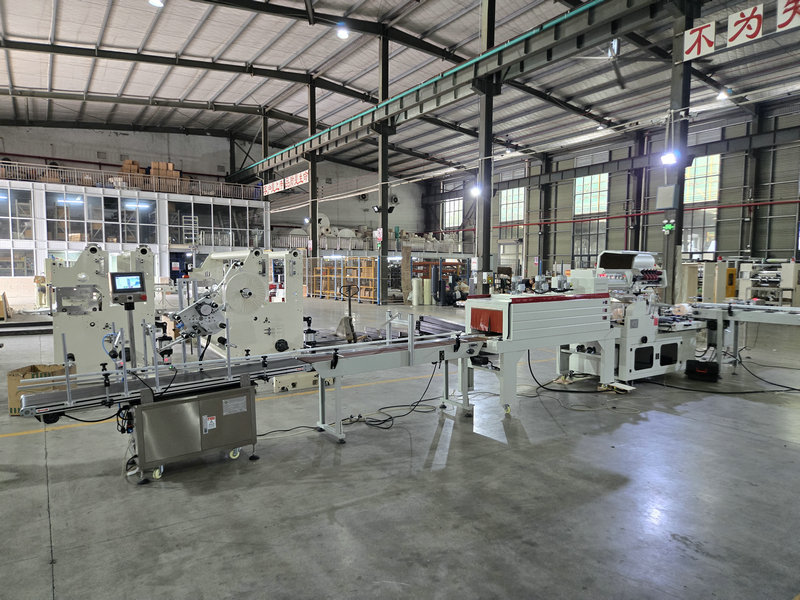

Автоматическая линия для производства бумажных полотенец в рулонах с ручками для цветной печати

Данная производственная линия состоит из:

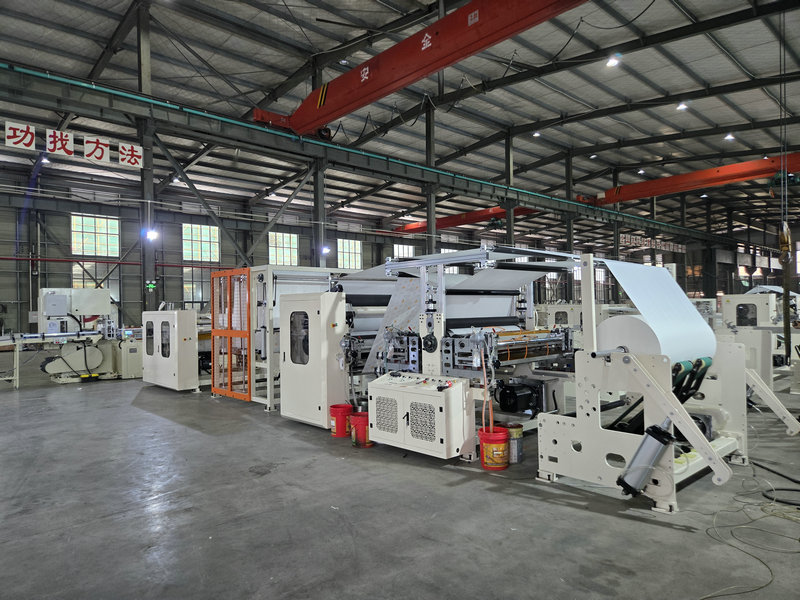

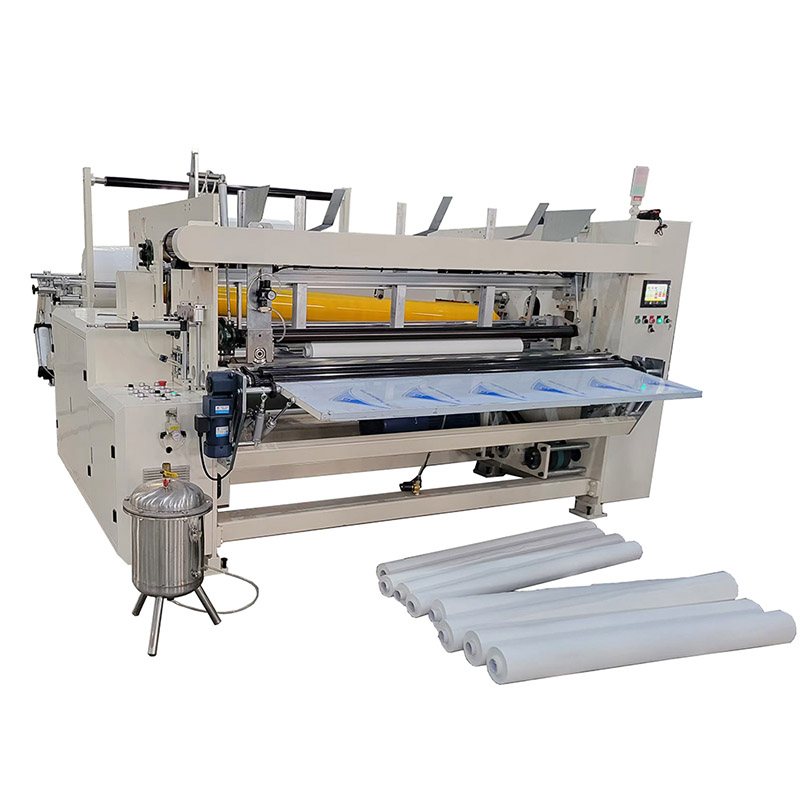

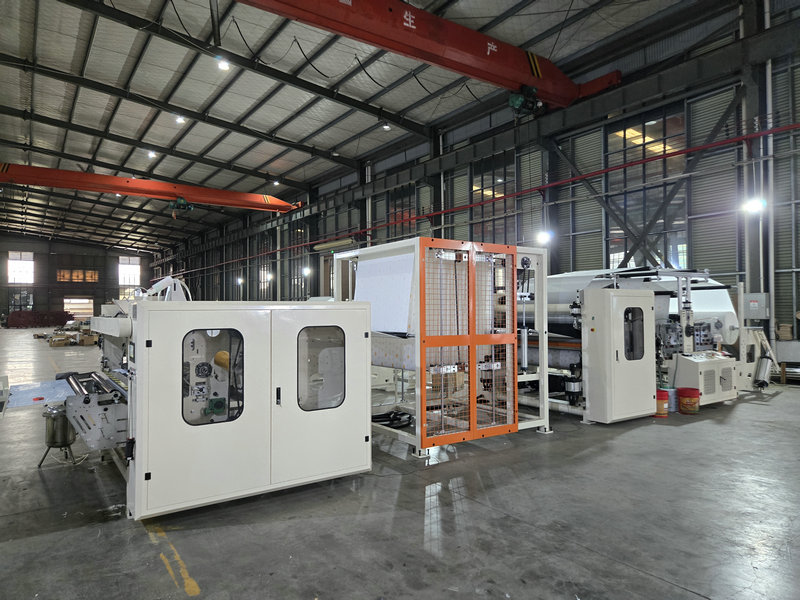

1. XY-TQ-B Автоматическая машина для перемотки рулонов кухонных полотенец с цветной печатью

Особенность и функция

1. Автоматическая система подачи стержня, автоматический толкатель бревна после перемотки, а затем повторная перемотка нового бревна.
2. Автоматическая обрезка кромок, подача сердцевины, распыление клея и синхронная запечатка за один раз.
3. Оставляя хвост длиной 10-18 мм, его легко перемотать, что позволяет сократить отходы и сэкономить затраты.
4. Принимает международную передовую технологию программируемого управления ПЛК, работу человеко-машинного интерфейса, набор данных и параметрическое отображение неисправностей на сенсорном экране.
5. Три задние стойки горизонтального типа, пневматическая система загрузки, с широкими приводными плоскими ремнями; каждый рулон можно регулировать независимо.
6. Блок тиснения с клеевым ламинированием: используйте ролики для тиснения по точкам, что обеспечивает хорошее ламинирование двух слоев, готовый продукт получается пушистым и имеет четкие узоры.
7. Используйте беговые переключатели для ношения бумаги, простые и безопасные в эксплуатации.
8. Благодаря двухцветной флексографской печати и точно выровненным рисункам готовая продукция получается насыщенной и красочной.

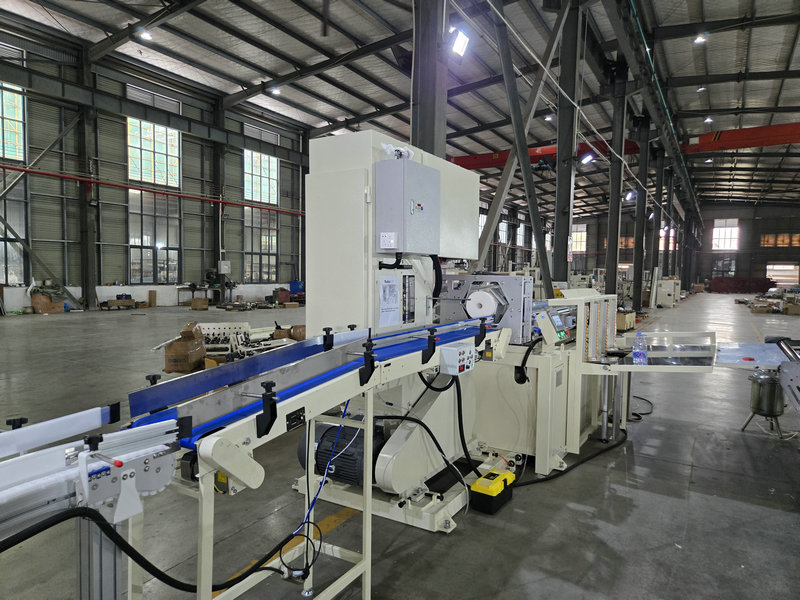

2. Автоматическая ленточная пила XY-AI-500.

Особенность и функция:

1. Главный двигатель использует независимый инверторный привод.
2.Для одного комплекта машины диаметр резки рулона бумаги регулируется в пределах 150–250 мм.
3. В оборудовании используется автоматическая система заточки, шлифовальный круг может автоматически регулировать подачу в зависимости от потери лезвия.
4. Система шлифования оснащена независимым устройством удаления пыли для обеспечения рабочей среды.
5. Ленточная пила оснащена гидравлической системой натяжения, обеспечивающей натяжение ленточной пилы.
6. Будет автоматическая остановка и сигнал тревоги, когда нож сломается.
7. Высокоточная сервосистема используется для обеспечения качества готовой продукции.
8. В зависимости от сырья и длины готовой продукции количество готовой продукции может рассчитываться автоматически.
9. Устройство перестает работать и выдает запрос на интерфейс, когда входные данные неверны.
10. Использование ленточной пилы для резки снижает затраты пользователей.
11. Толщина готовой бумажной сердцевины должна быть менее 3 мм (предложение).

3. XY-TN-269 Автоматическая машина для запечатывания и термоусадочной упаковки в рулоны с этикетками.

Особенность и функция:

1. «Автоматическая машина для резки, запечатывания и температурной усадки» предназначена для упаковки продукции в термоусадочную пленку, которая после нагревания плотно принимает форму изделия, создавая надежную и визуально привлекательную упаковку.
2. Этот процесс не только усиливает защиту продукта от пыли, влаги и физических повреждений, но также улучшает его внешний вид, добавляя профессиональный и премиальный эстетичный вид.
3. Термоусадочная пленка равномерно сжимается вокруг изделия, обеспечивая гладкую поверхность без складок, подчеркивающую дизайн изделия и повышающую его долговечность.
4. Это упаковочное решение идеально подходит для отраслей, требующих как функциональной защиты, так и повышенного брендинга, таких как продукты питания, косметика, электроника и розничная торговля.
5. Автоматизированная система обеспечивает стабильность, эффективность и высокое качество результатов, что делает ее ценным активом для современных производственных линий.

4. Автоматическая машина для нанесения ручек XY-TN-600 Maxi Roll.

Характеристики оборудования:

1. Большой сенсорный экран, простой в эксплуатации, отображение параметров четкое с первого взгляда, действительно реализующее диалог между человеком и компьютером.
2. Применяется японская система управления ПЛК Mitsubishi, которая работает быстрее и имеет более стабильную работу.
3. Использование японского фотоэлектрического датчика Keyence для обнаружения объектов повышает чувствительность обнаружения объектов.
4. Пятиосный податчик этикеток с позиционированием, высокая точность маркировки и лучшая стабильность.
5. Запатентованная конструкция нижней бумаги гарантирует, что бумага не сломается.
6. Крупногабаритный блок управления облегчает отвод тепла от внутренних электроприборов, облегчает проверку и повышает надежность.
7. Изготовлен из высококачественной нержавеющей стали и алюминиевого сплава.
8. Гуманизированный дизайн, меньшее количество неисправностей и простота обслуживания.
9. Основные компоненты точно обработаны станками с числовым программным управлением, а механические движения скоординированы, стабильны и долговечны.
10. Поверхность алюминиевого сплава обработана анодированной пескоструйной обработкой, что обеспечивает более высокую прочность и красивый внешний вид.
11. Нижняя часть оборудования оснащена роликами и трубчатыми ножками, которые удобны как для удержания, так и для поддержки и легкого перемещения.
12. Может работать онлайн или автономно.

1. Скорость производства: 200-230 м/мин.
2. Мощность: 32 кВт (380 В, 50 Гц, 3 фазы)
3. Диаметр перемотки: 90-280 мм.
4. Общий размер (мм): 9000X2750X2100.
5. Вес: около 12 т.
6. Два комплекта подставок для бумаги((Отдельный мотор для контроля натяжения)
7. Ширина рулона 1850 мм и макс. Диаметр 1200 мм, внутренний диаметр бумажной сердцевины: 76,2 мм.
8. Расстояние перфорации: 4 наковальни (90-140 мм).

2. Автоматическая ленточная пила XY-AI-500.
Технические параметры:

1. Скорость резки: 20-30 резов/мин.
2. Режущее лезвие: ленточное полотно (размер 5180*100*1,05).
3. Длина туалетного журнала: макс. 2800 мм.
4. Диаметр готового рулона туалетной бумаги: 150-280 мм.
5. Электропитание: 15 кВт, 380 В, 50 Гц, 3 фазы.
6. Общий размер: 5300*2350*2200 мм.
7. Вес машины: 2700 кг.

3. XY-TN-269 Автоматическая машина для запечатывания и термоусадочной упаковки в рулоны с этикетками.
Технологический параметр:

1. Скорость: 18-25 рулонов/мин.
2. Диаметр готовой продукции: 150-250мм.
3. Высота готовой продукции: <300 мм.
4. Размер упаковки: Ширина+Высота<650 мм.
5. Применимая пленка: сложенная пленка POF.
6. Напряжение: 380 В, 50 Гц, 3 фазы.
7. Габаритные размеры: 4900*1450*1500 мм.
8. Вес: 800 кг.
9. С функцией маркировки.

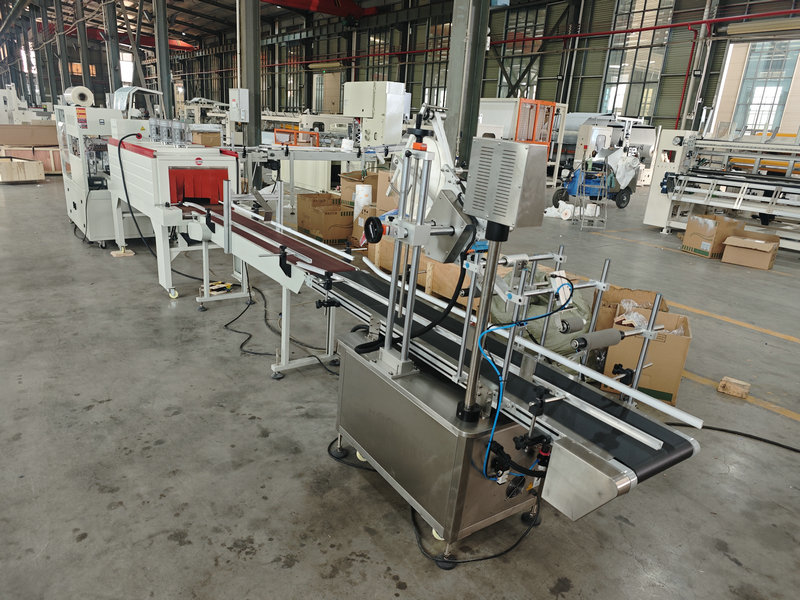

4. Автоматическая машина для нанесения ручек XY-TN-600 Maxi Roll.

Параметры технологии:

1. Материал ручки: ПЭТ с наклейкой с обеих сторон.
2. Ширина ручки: 20-50 мм
3. Скорость: 5-20 шт./мин.
4. Характеристики рулонной пленки: внешний диаметр <280 мм, внутренний диаметр бумажного сердечника 76 мм, ширина <400 мм.
5. Мощность: 0,75 кВт (220 В, 50 Гц, 1 фаза)
7. Вес: 800 кг.
8. Размер упаковки: диаметр и высота 18-25 см.
9. Расход воздуха: 60-100 л/мин.

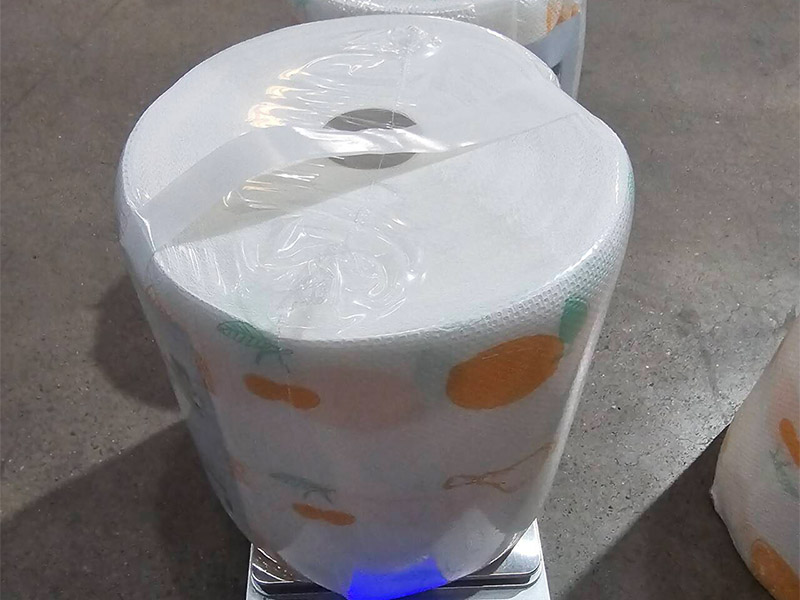

Бесшовная трансформация производства: от гигантских рулонов до макси-рулонов с печатью премиум-класса‌
Автоматизированная производственная линия демонстрирует исключительную эффективность при переработке рулонной бумаги большого размера в высококачественные рулоны макси с двухцветной печатью и ручками. Разработанная для непрерывной работы система обеспечивает:
Бесперебойный рабочий процесс‌: ролики с прецизионной подачей поддерживают постоянное натяжение, исключая замятие бумаги и отходы материала.
Превосходство цветной печати‌: двухцветное нанесение позволяет добиться ярких рисунков без пятен с точностью совмещения в пределах ± 0,5 мм.
Оптимизация труда‌: полностью автоматизированные процессы резки и тиснения сокращают ручное вмешательство на 70%, что значительно снижает производственные затраты.
Стабильная производительность‌: усовершенствованные серводвигатели регулируют колебания скорости, поддерживая стабильную производительность 800–1200 рулонов в час.
Это интегрированное решение не только повышает производительность, но и гарантирует эргономичность работы, что делает его «оптимальным выбором» для производителей, стремящихся сбалансировать эффективность и качество продукции премиум-класса.
