Укажите вид продукции, размеры и требуемую производительность. Мы поможем подобрать конфигурацию.
Цена:
Договорная
Модель:
XY-XX-A
Мощность:
18 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение:
Машина для перемотки и продольной резки рулонов санитарно-гигиенической бумаги
Вес:
5 тонн (зависит от ширины рулона)
Производительность:
Папиросная бумага в рулонах Jumbo
Размер упаковки:
8683*3000*2000mm
Размер машины:
Сертификация:
CE, ISO
XY-AI-300 Low Cost Manual 80-250mm Diameter Tissue Roll Cutting Machine

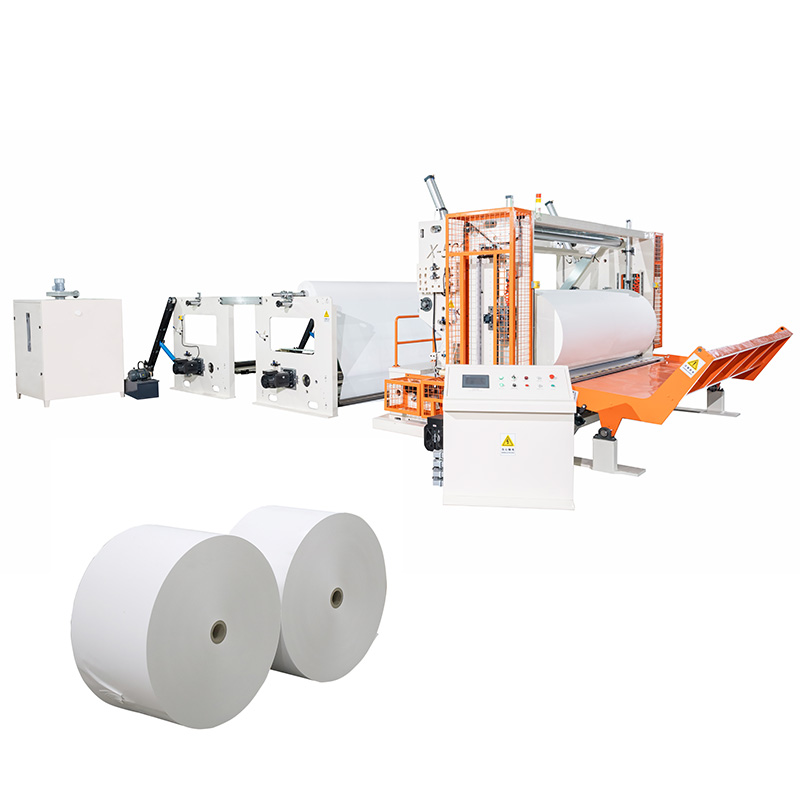

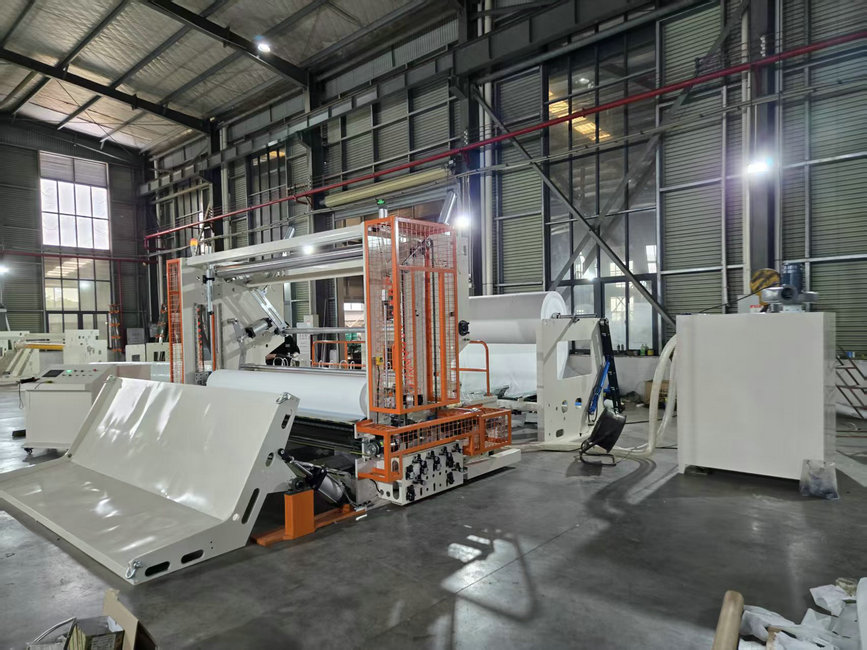

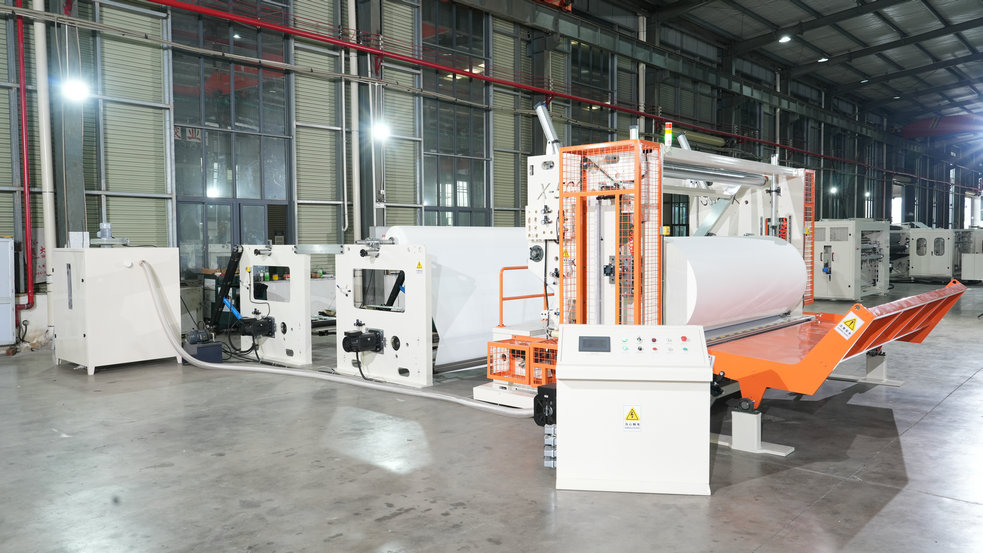

Оборудование предназначено для перемотки и продольной резки рулонной бумаги с последующим получением готовых рулонов заданной ширины. Станок работает с сырьём шириной до 2300 мм и диаметром до 1200 мм, а готовая продукция формируется на гильзе диаметром 76,2 мм. Такой формат востребован на участках, где нужно получать рулоны для бытовых, хозяйственных и санитарно-гигиенических нужд из jumbo roll.
Машина строится по модульному принципу: размоточный блок, система перемотки, продольная резка, обрезка кромок и разгрузка. Ниже разобраны узлы, которые определяют стабильность полотна и качество готового рулона.

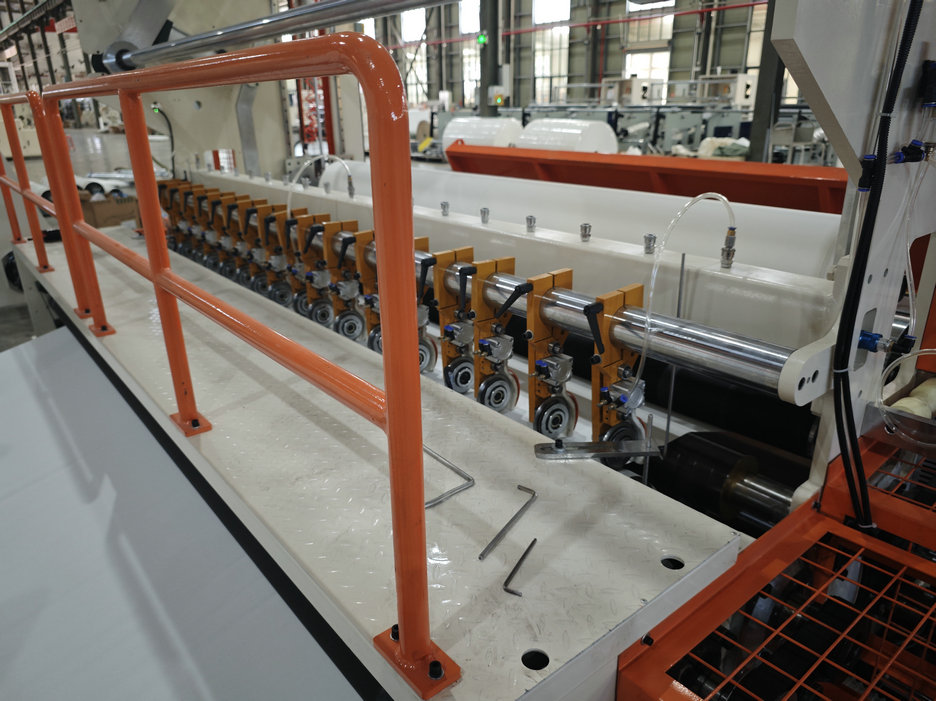

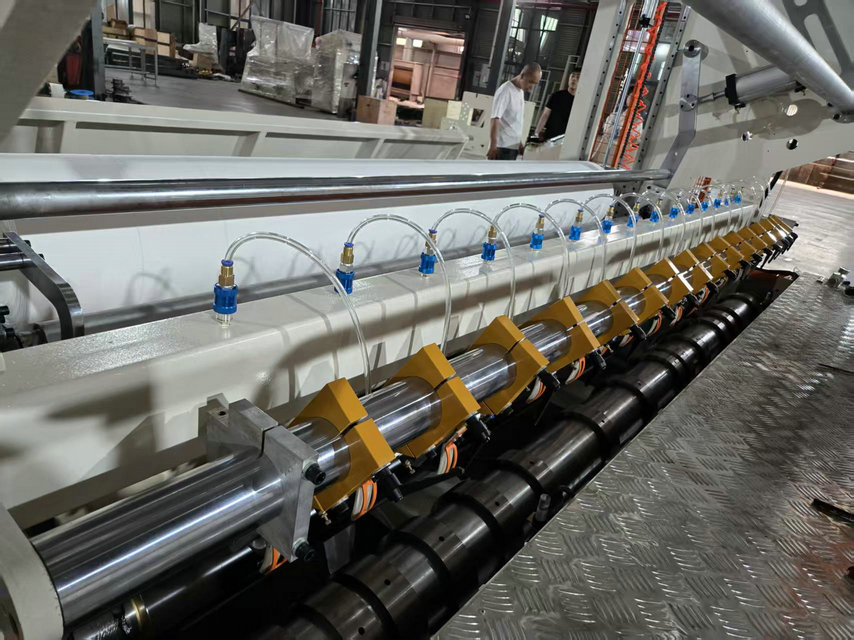

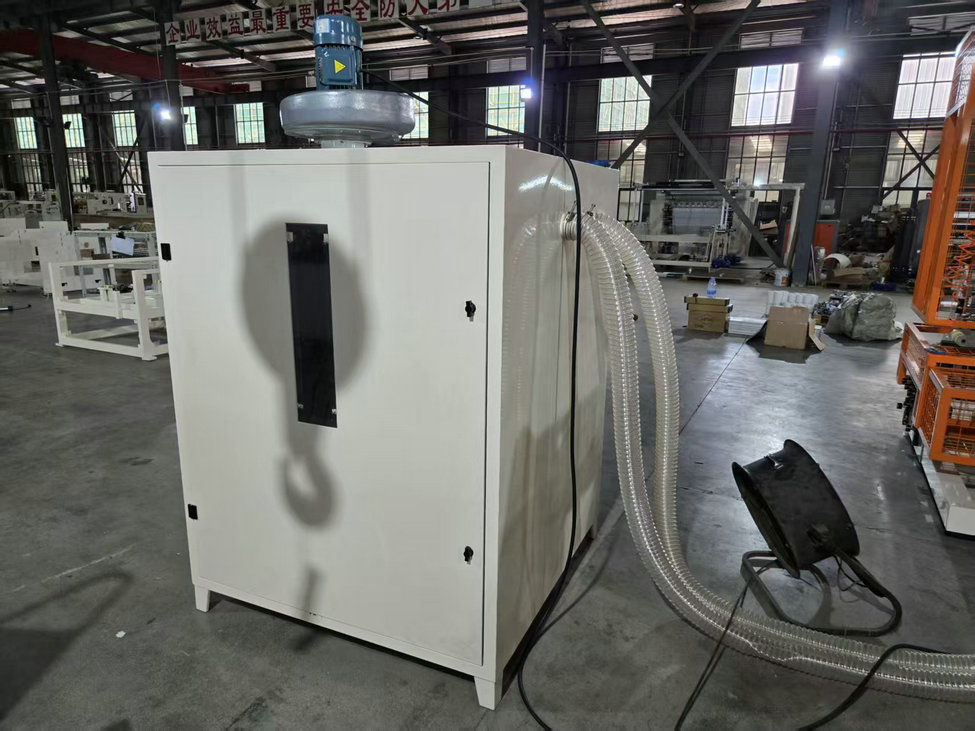

Сырьевой рулон устанавливается в размоточный блок на три слоя. Далее полотно проходит через систему перемотки с пневматическим перемотчиком времени, где формируется натяжение и наматывается готовый рулон. Продольная резка выполняется автоматически, а обрезка кромок идёт с вакуумным присосом мощностью 2,2 кВт — это удаляет пыль и обрезки из зоны реза.

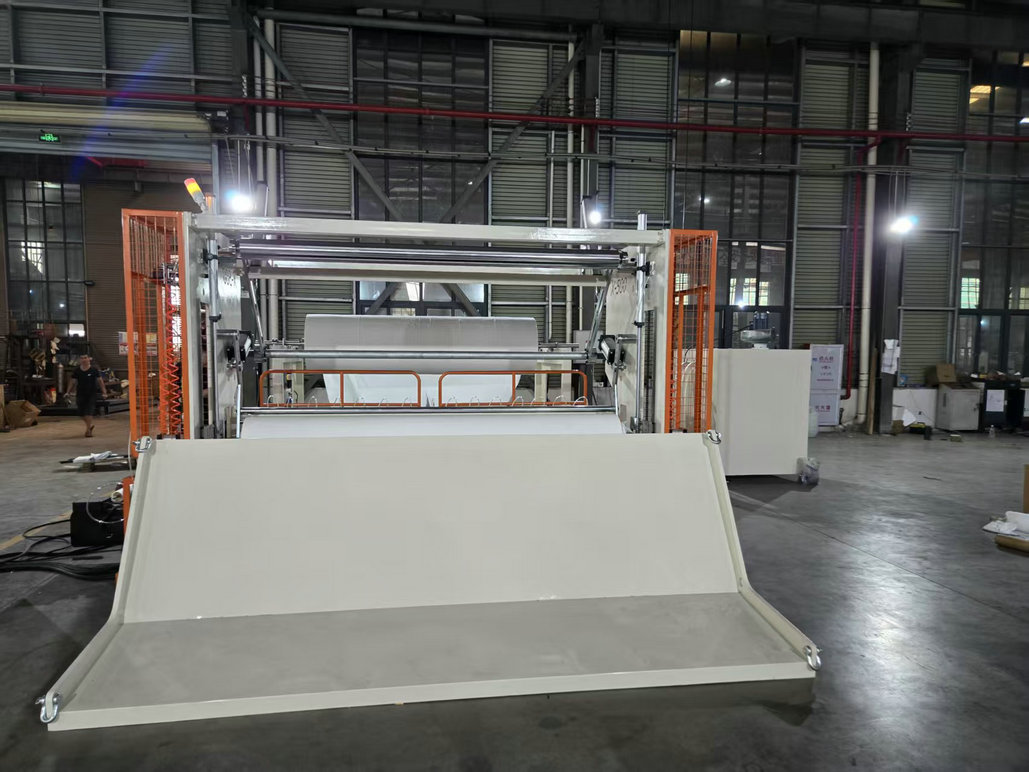

Разгрузка готовых рулонов автоматическая: это снижает риск деформации, которая возникает при падении рулона, и уменьшает ручной труд оператора. Привод построен на синхронных ремнях, что даёт плавный ход с минимальным шумом даже на высоких скоростях.
Станок подходит для переработки рулонной бумаги в готовые рулоны регулируемой ширины — минимальная ширина резки составляет 200 мм. Диаметр готовой продукции достигает 1200 мм, диаметр гильзы — 76,2 мм. Это позволяет выпускать рулоны под разные потребительские и промышленные форматы в рамках одной машины.
Если требуется другой диаметр сердечника сырья, его указывают отдельно при заказе — базовая конфигурация рассчитана на 76,2 мм.
Машина комплектуется размоточным блоком на три слоя, пневматическим перемотчиком времени, системой автоматической продольной резки и автоматической разгрузкой. Мощность преобразователя частоты — 15 кВт. Для пневматической системы нужен воздушный компрессор мощностью 3 л.с. с минимальным давлением 5 кг/см²; компрессор предоставляет пользователь.
Габариты станка — 9500 × 3300 × 2300 мм, вес — около 5000 кг. Эти данные важны при планировании площадки, фундамента и зоны обслуживания. Точные требования к полу и размещению уточняйте у поставщика до монтажа.
| Критерий выбора | Что уточнить у поставщика |
|---|---|
| Ширина и диаметр сырья | Соответствие вашего jumbo roll параметрам 2300 мм и 1200 мм |
| Диаметр сердечника | Стандарт 76,2 мм; другие характеристики указываются отдельно |
| Ширина готового рулона | Регулируемая резка, минимальная ширина 200 мм |
| Пневматика | Наличие компрессора 3 л.с. и давления не ниже 5 кг/см² на площадке |
| Разгрузка | Нужна ли автоматическая разгрузка под ваш формат рулона |
Заявленный диапазон — 250–350 м/мин. Фактическая стабильная производительность зависит от качества сырья, ширины резки и настроек натяжения, поэтому её подтверждают на пробном запуске.
Да, ширина резки регулируемая, минимальное значение — 200 мм.
Компрессор мощностью 3 л.с. предоставляет пользователь; минимальное давление — 5 кг/см².
Рекомендуется пробный запуск на вашем сырье с проверкой качества кромки, плотности намотки и точности ширины. Условия испытаний согласуются заранее.
Чтобы подобрать конфигурацию под ваш формат рулона, пришлите параметры сырья и требования к готовой продукции — мы уточним комплектацию и условия поставки. Также можно посмотреть Pocket Tissue Machine и Jumbo Roll Tissue Rewinding and Slitting Machine для сравнения вариантов.
Технические параметры:
1. Ширина сырья: 2300 мм.
2. Диаметр сырья: 1200 м.
3. Скорость: 250-350 м/мин.
4. Диаметр готовой продукции: 1200 мм.
5. Ширина резки: регулируемая (минимальная ширина 200 мм).
6. Диаметр сердцевины готовой продукции: 76,2 мм.
7. Диаметр сердечника сырья: 76,2 мм (пожалуйста, укажите другие характеристики)
8. Размоточный блок: 3 слоя.
9. Система перемотки: пневматический перемотчик времени.
10. Система продольной резки: автоматическое управление продольной резкой.
11. Разгрузочный блок: автоматическая разгрузка.
12. Блок обрезки кромок: резка кромок с вакуумным присосом 2,2 кВт.
13. Мощность: скорость преобразования частоты регулируется 15 кВт.
14. Пневматическая система: воздушный компрессор мощностью 3 л.с., мин. давление 5 кг/см2Па (предоставляется пользователем)
15. Размеры (Д х Ш х В) (мм): 9500*3300*2300
16. Вес: около 5000 кг.
