Укажите вид продукции, размеры и требуемую производительность. Мы поможем подобрать конфигурацию.
Цена:
Договорная
Модель:
XY-TQ-B
Мощность:
35 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение:
Машина для туалетной бумаги и кухонных полотенец
Вес:
5 тонн (зависит от ширины рулона)
Производительность:
туалетная бумага и кухонное полотенце
Размер упаковки:
10000*2800*2200 мм (зависит от ширины рулона)
Размер машины:
Сертификация:
CE, ISO

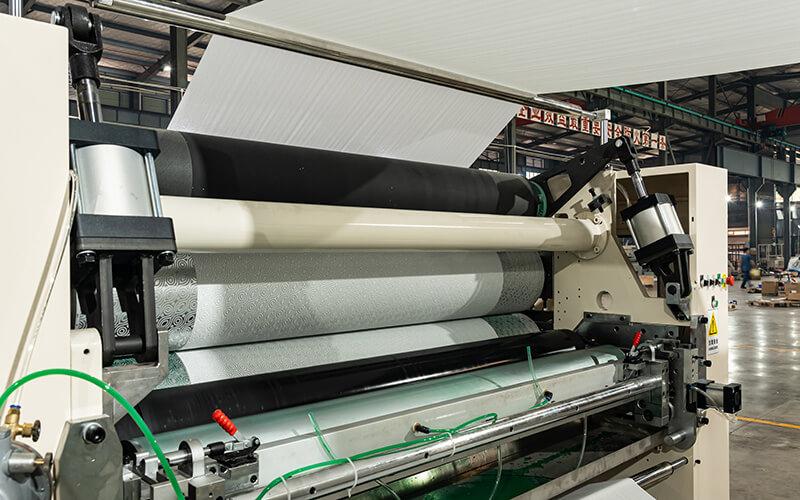

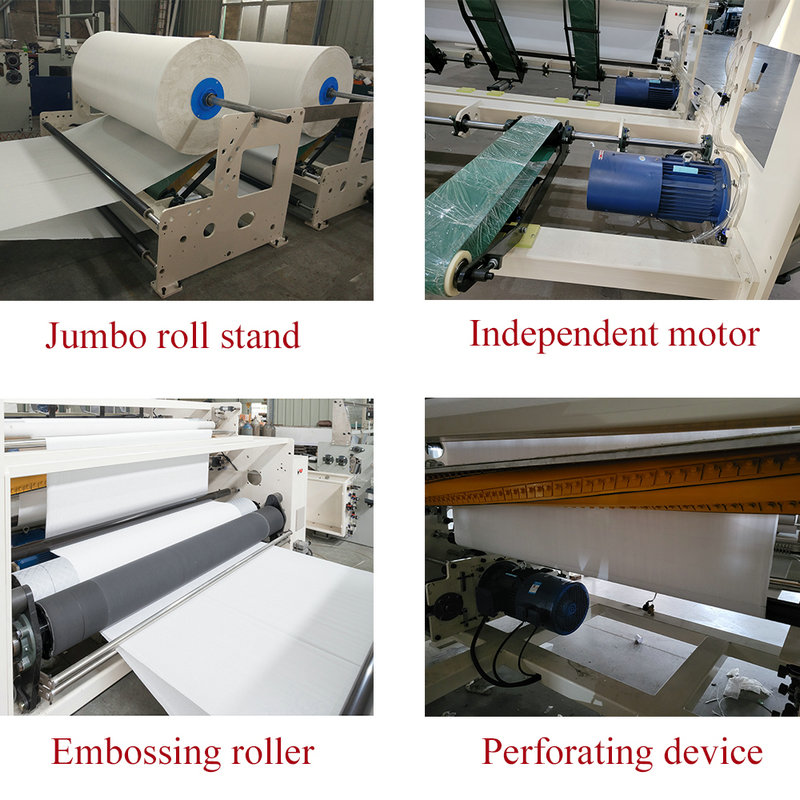

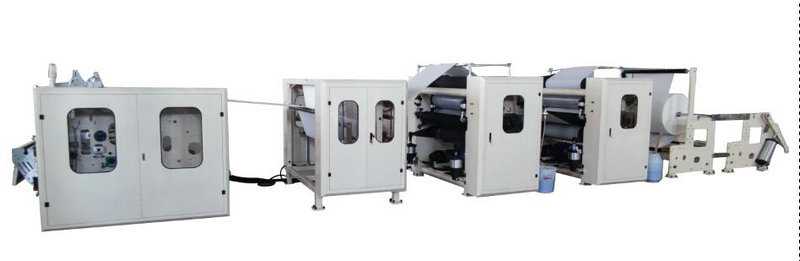

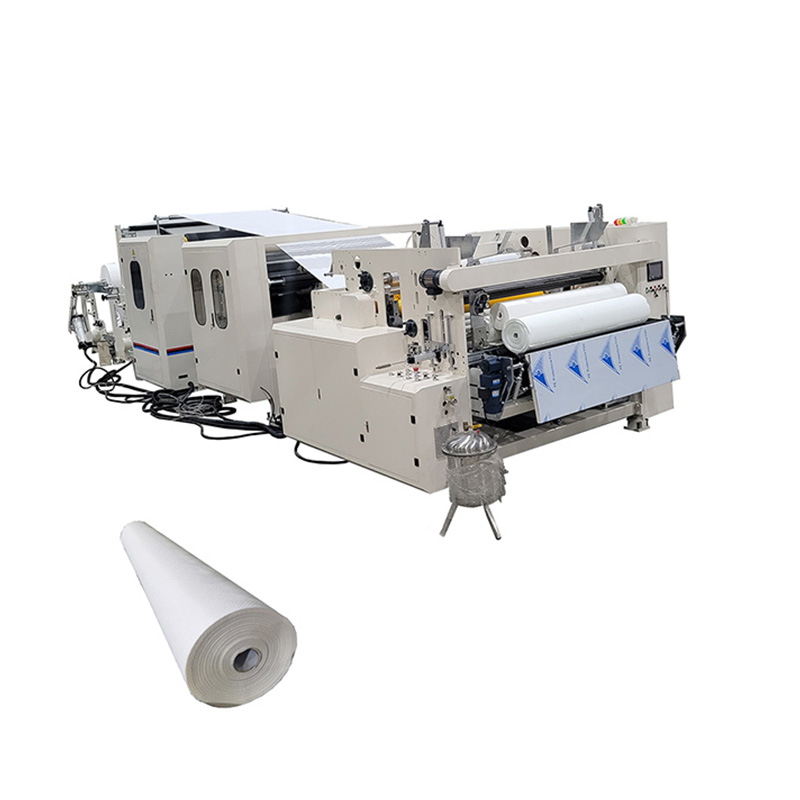

Модель XY-TQ-B — это перемоточно-перфорационная машина с клеевым ламинированием, рассчитанная на выпуск туалетной бумаги и кухонных полотенец из джамбо-рулона шириной до 1750 мм. Линия объединяет размотку, тиснение, нанесение клея, ламинирование слоёв, перфорацию, обрезку кромок и намотку готового лога в единый непрерывный цикл. Такой состав модулей позволяет получать двухслойное полотно с чётким узором тиснения и стабильным соединением слоёв без отдельной ламинационной операции.

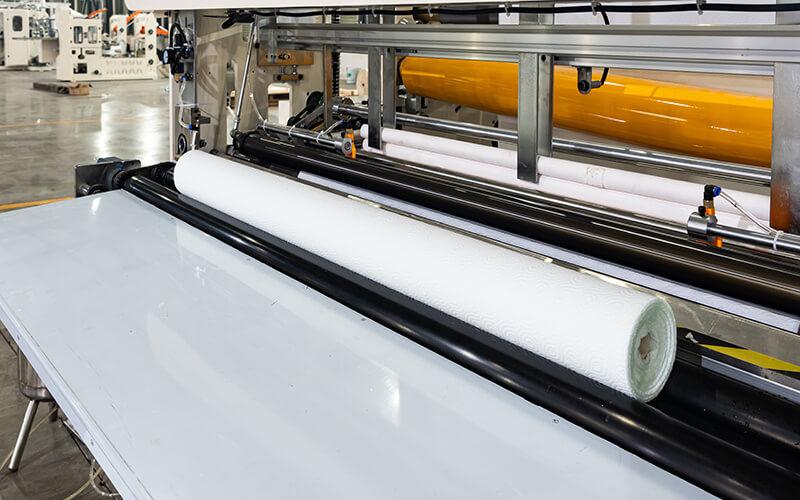

Работа начинается с автоматической подачи гильзы и заправки полотна. После намотки лога срабатывает автоматический толкатель, лог выводится, и машина переходит к намотке следующего. Обрезка кромок, подача сердцевины, распыление клея и синхронная запечатка выполняются за один проход. На хвосте оставляется кончик длиной 10–18 мм — это упрощает повторную перемотку и снижает количество отходов.

Машина выпускается в варианте с втулкой и без втулки, что определяет тип готового изделия и требования к подаче сердцевины. Диаметр готового изделия лежит в диапазоне Φ70–Φ280 мм, внутренний диаметр втулки — Φ38–Φ76 мм, шаг перфорации — 120–150 мм. Размоточная передача обеспечивает плавную регулировку скорости. Точные значения по ширине джамбо-рулона, скорости и пневматике приведены в разделе технических характеристик; итоговую конфигурацию подтверждают при заказе.

| Критерий выбора | Что уточнить у поставщика |
|---|---|
| Тип готового изделия | Туалетная бумага или кухонное полотенце; исполнение с втулкой или без втулки |
| Формат рулона | Диаметр готового изделия и внутренний диаметр втулки в пределах подтверждённого диапазона |
| Ширина джамбо-рулона | Соответствие ширине линии; возможность поставки других размеров по запросу |

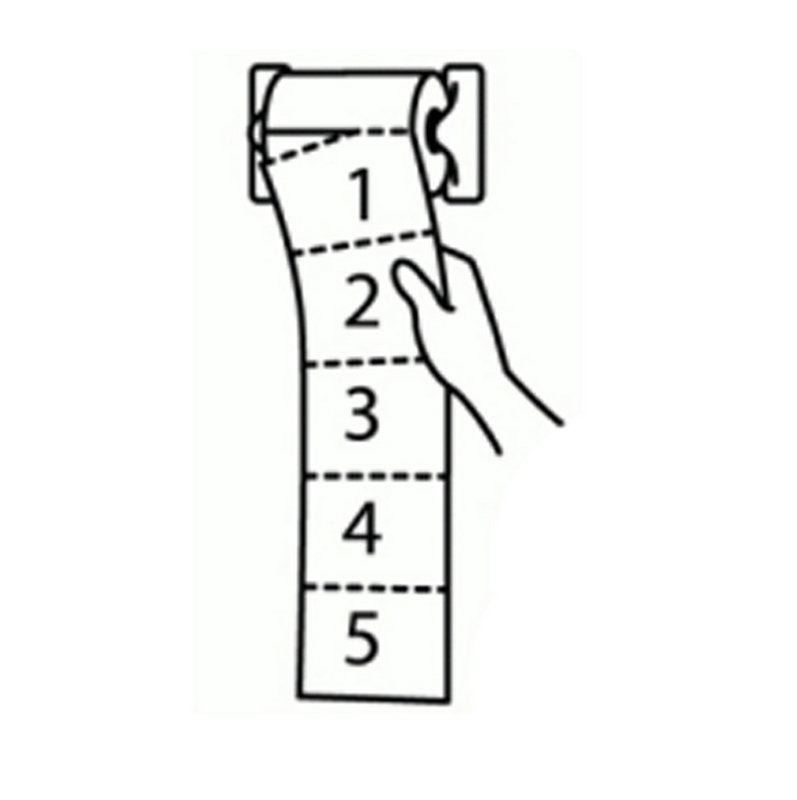

| Перфорация | Требуемый шаг перфорации под формат изделия |
| Подготовка площадки | Наличие воздушного компрессора и давление в пневмосистеме (поставляется пользователем) |

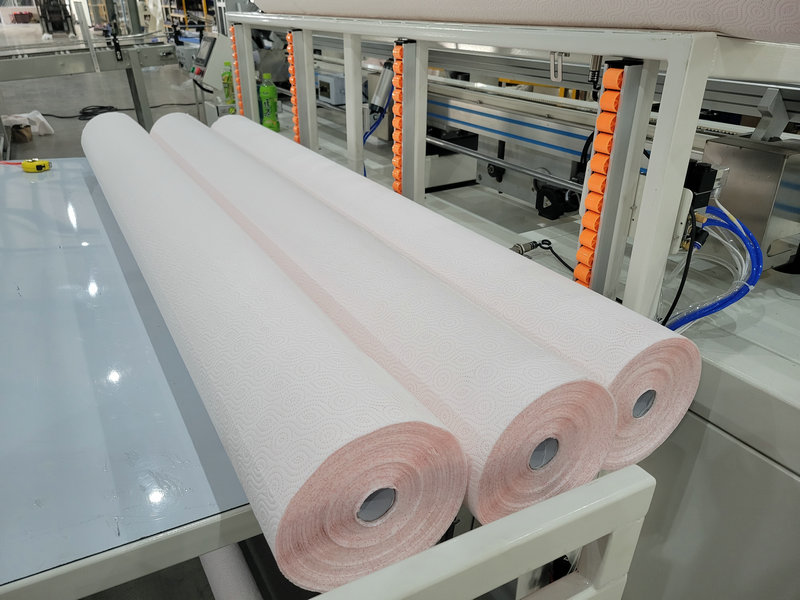

XY-TQ-B работает на входе джамбо-рулона и на выходе даёт готовый лог туалетной бумаги или кухонного полотенца. Машину можно рассматривать как отдельный перемоточный участок или как звено линии совместно с последующей упаковкой. Для запуска требуется воздушный компрессор 3HP с минимальным давлением 5 кгс/см² — его поставляет пользователь. Перед монтажом стоит согласовать схему размещения, точки подключения пневматики и порядок приёмки оборудования.

Оборудование отгружается в деревянном поддоне; большинство электрических и электронных компонентов выполнены по экспортному стандарту. Условия оплаты: 30% первоначальный взнос по T/T, остаток 70% — по T/T.


Чтобы получить расчёт по вашей задаче, укажите вид готового изделия, требуемый формат рулона, ширину джамбо-рулона и планируемый участок размещения. Ознакомьтесь с машинами для туалетной бумаги и машинами для кухонных полотенец в каталоге, чтобы сопоставить конфигурации перед обращением.
| Параметр | Значение |
|---|---|
| Модель | XY-TQ-B Высокоскоростная машина для производства туалетной бумаги и кухонных полотенец с клеевой ламинацией |
| Максимальная ширина джамбо-рулона | 2800 мм (возможна поставка других размеров по запросу) |
| Диаметр джамбо-рулона | 1200 мм (возможна поставка других размеров по запросу) |
| Внутренний диаметр втулки джамбо-рулона | 3 дюйма (76,2 мм) (возможна поставка других размеров по запросу) |
| Шаг перфорации |
4 опорных ножевых валика (90–140 мм)
|
| Диаметр готового изделия | 90–280 мм |
| Внутренний диаметр втулки готового изделия | 38–90 мм |
| Производственная скорость | 180–230 м/мин |
| Программный контроллер | PLC (марка INVT) |
| Стойки размотки | 2 стойки |
| Пневматическая система | Воздушный компрессор 3HP, минимальное давление: 5 кгс/см² (поставляется пользователем) |
| Основная мощность | 12 кВт, 380 В, 50 Гц, 3 фазы (зависит от модели) |
| Габаритные размеры | 7000×4000×1900 мм (Д×Ш×В) (зависит от модели) |
| Вес | Около 6 тонн (зависит от модели) |

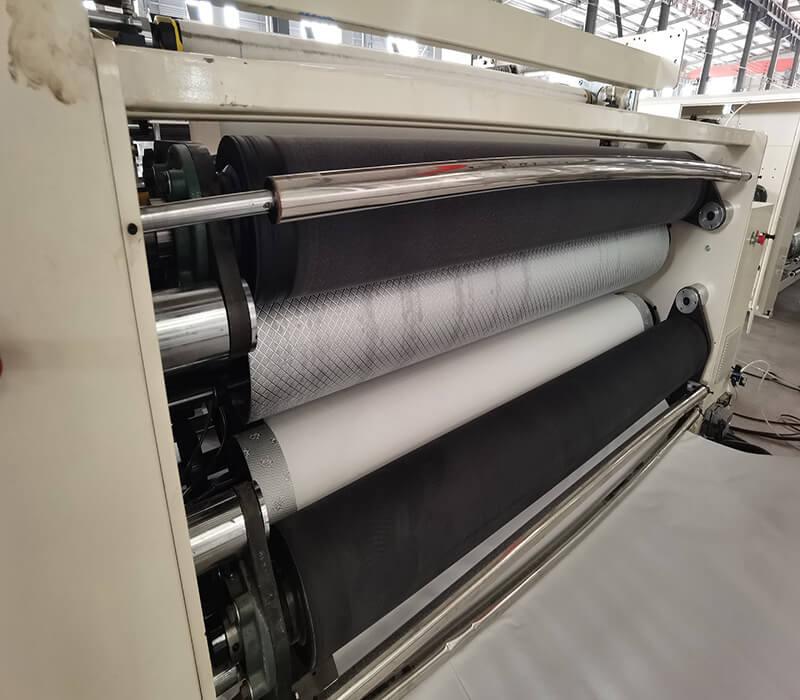

| Краевое тиснение | Сталь по стали (пневматическое управление) |
| Полное тиснение | Сталь по резине |
1. Машина имеет прочную стеновую конструкцию толщиной 20 мм, которая обеспечивает стабильную работу на высокой скорости с минимальным уровнем шума.
2. Расстояние между рабочими местами можно регулировать в соответствии с различными требованиями к продукту.
3. Система включает в себя функции автоматической подачи стержней и выброса бревен, что позволяет осуществлять непрерывную перемотку новых бревен без ручного вмешательства.
4. Комплексные операции по обрезке кромок, нанесению клея и запайке выполняются одновременно, при этом остается хвостик длиной 10-18 мм для удобной перемотки - этот процесс сводит к минимуму отходы материала и снижает производственные затраты.
5. В оборудовании используется передовая международная технология управления ПЛК с сенсорным экраном HMI для настройки параметров и отображения диагностики неисправностей.
6. Двойные задние стойки настенного типа с пневматическими подъемными механизмами и широкими плоскими приводными ремнями позволяют независимо регулировать каждый большой валок.
7. Переключатели пошагового управления облегчают безопасные и удобные операции заправки бумаги.
