Línea automática para fabricar toallas de papel en rollo maxi con impresión en color

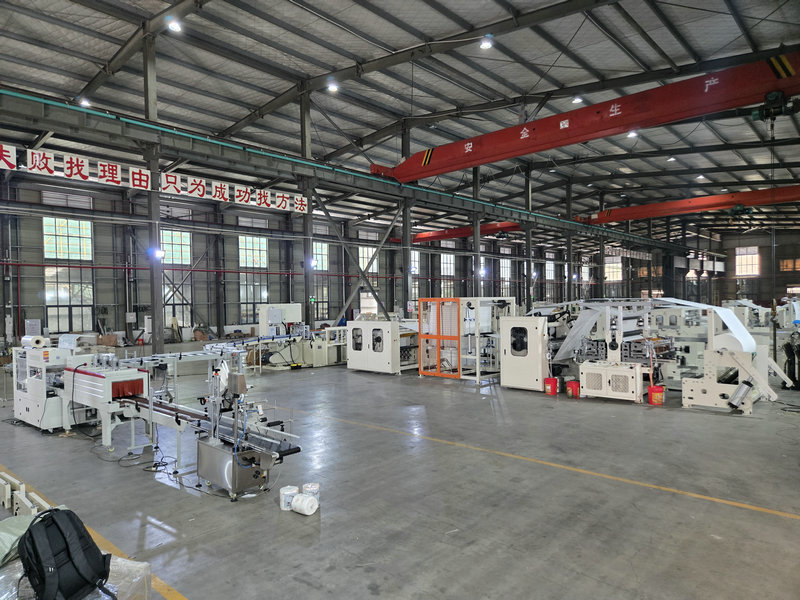

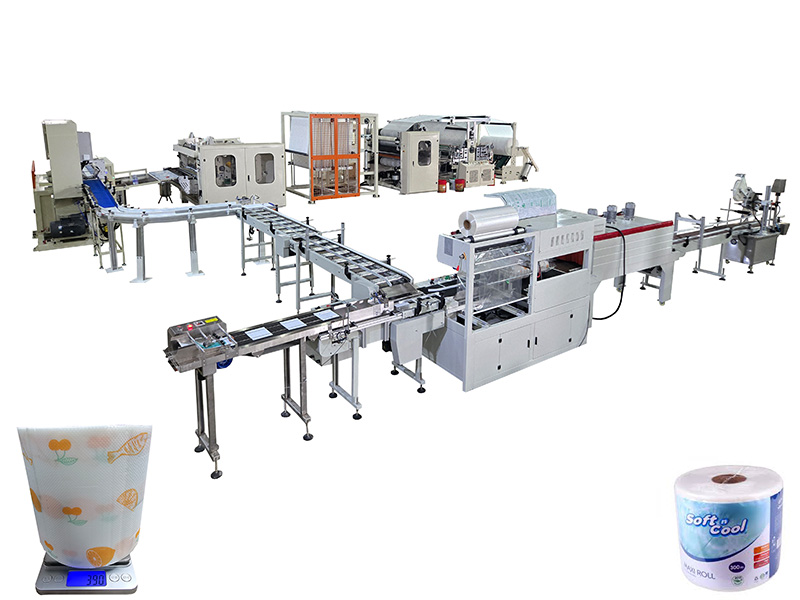

Esta línea de producción integra cuatro módulos que convierten el papel gigante en rollos maxi de cocina listos para su venta: rebobinado con impresión en color, corte con sierra de cinta, embalaje retráctil con etiquetado y aplicación automática de mangos. El resultado es un rollo maxi de dos capas laminadas, con patrón en relieve, impresión flexográfica y asa de transporte, presentado en un paquete retráctil sellado.

La configuración descrita corresponde a la combinación XY-TQ-B + XY-AI-500 + XY-TN-269 + XY-TN-600. Los valores confirmados de velocidad, potencia, dimensiones y rangos de diámetro se detallan en la tabla de especificaciones técnicas de esta ficha; conviene revisarlos antes de definir la configuración final.

Materiales y proceso de conversión

La línea trabaja a partir de rollos gigantes de papel tissue. El módulo de rebobinado admite un ancho de rollo gigante de 1850 mm y un diámetro máximo de 1200 mm, con núcleo interior de 76,2 mm. La distancia de perforación se define con cuatro hojas de yunque en el rango de 90 a 140 mm, de modo que el formato final del rollo maxi se ajusta según el mercado de destino.

El flujo de conversión es continuo:

• Alimentación automática de núcleos y rebobinado del tronco, con empuje automático del tronco terminado antes de iniciar el siguiente ciclo.
• Recorte automático de bordes, alimentación de núcleos, pulverización de pegamento y sellado sincrónico.
• Laminado con pegamento mediante rodillos de estampado punto a punto, que une las dos capas y deja el producto final esponjoso y con patrón definido.

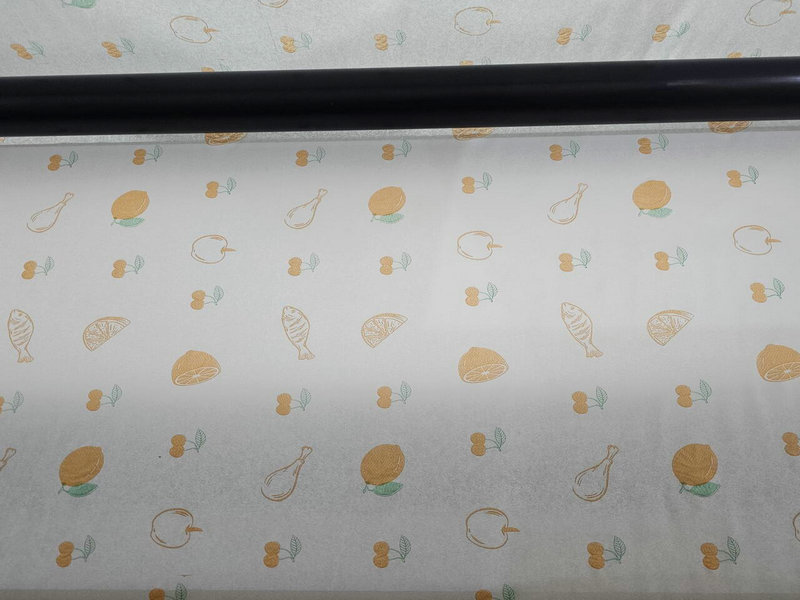

• Impresión flexográfica de dos colores con patrones alineados, que aporta acabado visual al rollo.
• Corte del tronco con sierra de cinta y posterior embalaje retráctil con etiquetado y colocación del mango.

La máquina deja una cola de 10 a 18 mm para facilitar el rebobinado posterior, lo que reduce el desperdicio de atajos y el costo de material.

Configuración de los módulos

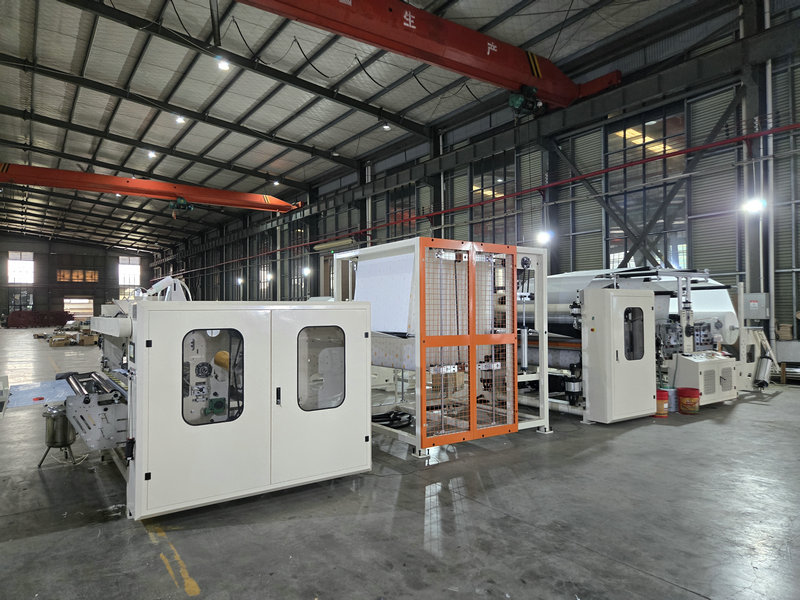

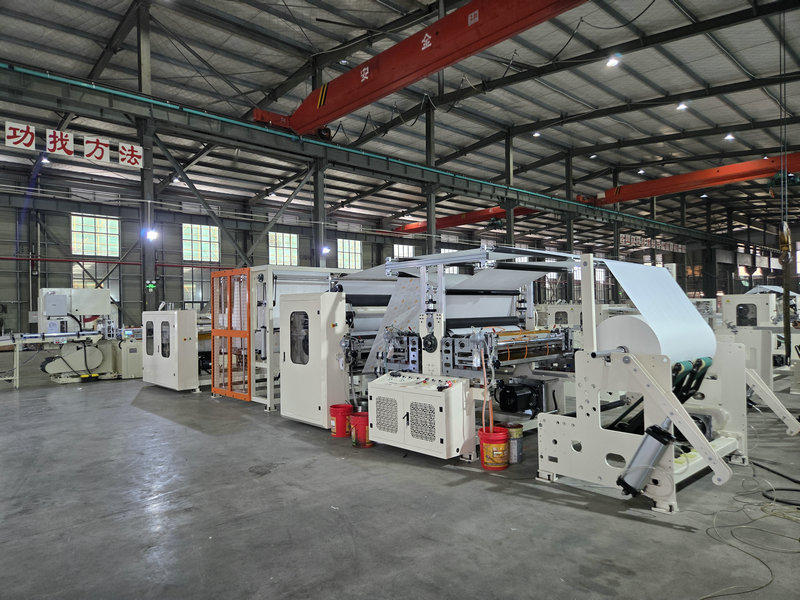

1. XY-TQ-B — Rebobinadora automática de rollos de cocina con impresión en color

Es el módulo que define el diámetro y el acabado del rollo maxi. Incorpora control programable PLC con interfaz hombre-máquina en pantalla táctil, donde se configuran los datos de producción y se visualizan las fallas paramétricas. Dispone de tres soportes traseros de tipo horizontal con sistema de carga neumático y correas planas de conducción ancha; cada rollo gigante se ajusta de forma independiente. La unidad de estampado de laminación con pegamento trabaja con rodillos punto a punto, y la impresión flexográfica de dos colores queda alineada con el patrón. Los interruptores de activación para el uso del papel simplifican y aseguran la operación.

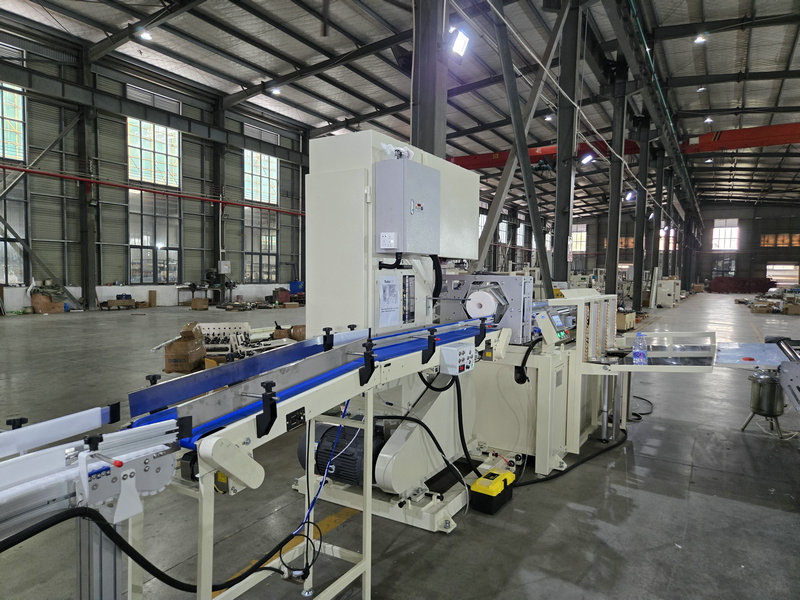

2. XY-AI-500 — Cortadora automática de sierra de cinta para rollo maxi

Corta el tronco rebobinado al diámetro comercial. El motor principal utiliza variador independiente del inversor y el diámetro de corte del rollo de papel es ajustable entre 150 y 250 mm en un mismo juego de máquinas. El sistema de afilado es automático: la muela abrasiva ajusta la alimentación según la pérdida de la hoja. El sistema de molienda cuenta con un dispositivo de eliminación de polvo independiente, y la sierra de cinta trabaja con tensión hidráulica. Si el cuchillo se rompe, la máquina se detiene y emite una alarma. Un servosistema de alta precisión respalda la calidad del producto terminado, y el equipo calcula automáticamente la cantidad de productos según la materia prima y la longitud final. Para el núcleo del papel terminado se recomienda un espesor inferior a 3 mm.

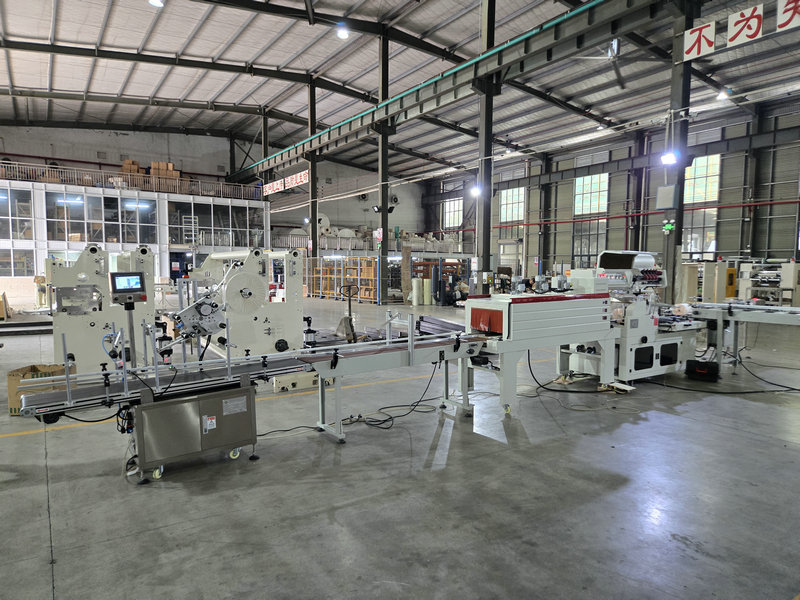

3. XY-TN-269 — Embalaje retráctil, sellado y etiquetado de rollos grandes

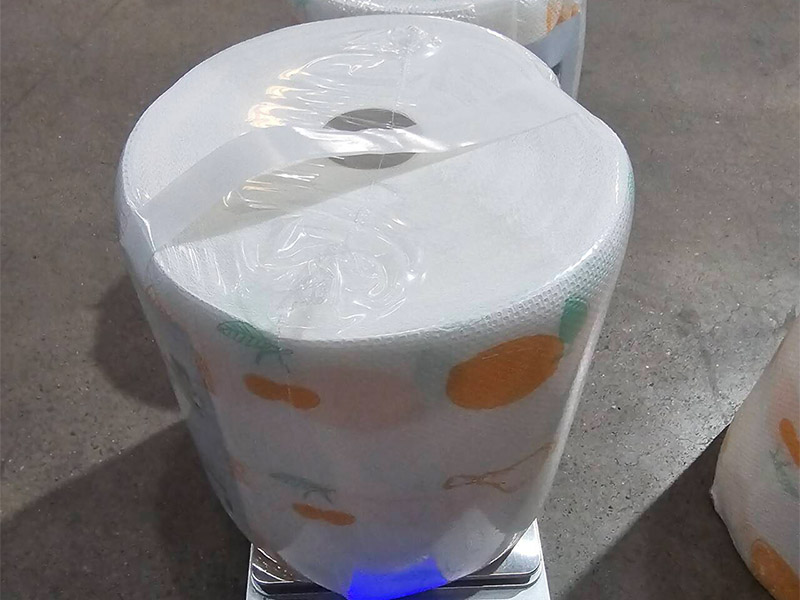

Envuelve el rollo maxi en película retráctil que, tras el calentamiento, se adapta firmemente a la forma del artículo y crea un paquete seguro y presentable. El proceso protege el producto contra polvo, humedad y daño físico, y al mismo tiempo mejora su presentación en el punto de venta. La contracción uniforme de la película deja un acabado suave y sin arrugas. La máquina incorpora función de etiquetado y trabaja con película plegada POF.

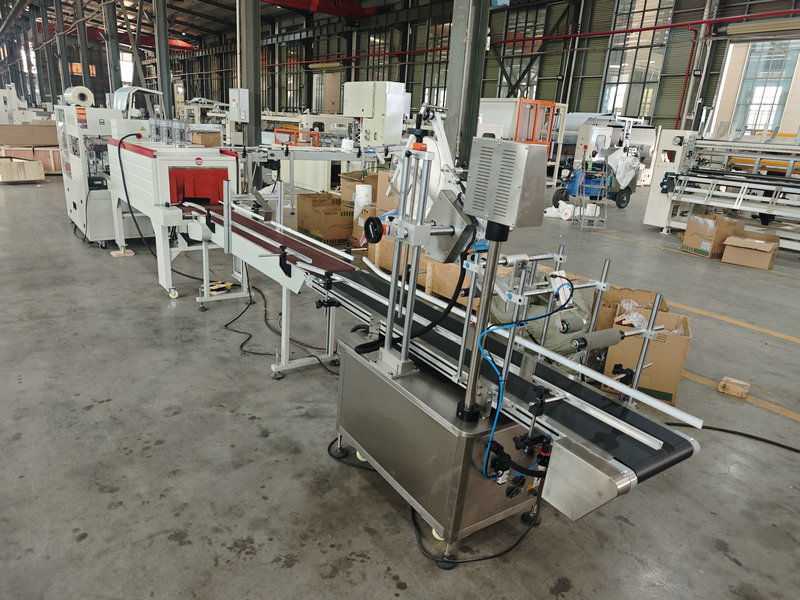

4. XY-TN-600 — Aplicadora automática de mangos para rollo maxi

Coloca el asa de transporte que caracteriza al rollo maxi de cocina. Utiliza pantalla táctil grande con visualización clara de parámetros, control PLC Mitsubishi y sensor fotoeléctrico Keyence para la detección de objetos. El alimentador de etiquetas con posicionamiento de cinco ejes aporta precisión de etiquetado y estabilidad. El diseño patentado del papel inferior protege la integridad del papel durante el ciclo. La caja de control de gran tamaño facilita la disipación de calor y la inspección. La estructura combina acero inoxidable y aleación de aluminio con superficie tratada por chorro de arena anodizado; los componentes principales se mecanizan en máquinas herramienta de control numérico. La base dispone de ruedas y patas de trompeta para retención, soporte y movimiento. Este módulo puede trabajar en línea con el resto de la línea o de forma independiente.

Criterios de selección y preparación de planta

Antes de cerrar la configuración conviene definir cuatro puntos con el proveedor:

• Formato final del rollo maxi: diámetro comercial y distancia de perforación, que condicionan el ajuste de la rebobinadora y de la cortadora.
• Ancho y diámetro del rollo gigante disponible: la línea está preparada para 1850 mm de ancho y hasta 1200 mm de diámetro con núcleo de 76,2 mm; si el suministro de papel es distinto, debe confirmarse la compatibilidad.
• Película y etiqueta: el módulo de embalaje trabaja con película plegada POF y función de etiquetado; el tipo de etiqueta y su presentación deben validarse con el proveedor.
• Integración de línea o trabajo independiente: la aplicadora de mangos admite ambos modos, lo que permite escalar la producción por etapas.

La potencia, el aire comprimido, las dimensiones totales y el peso de cada módulo figuran en la tabla de especificaciones técnicas. Esos datos son los que deben usarse para el layout de planta y el cálculo de acometidas; cualquier variación debe confirmarse por escrito antes del pedido.

Preguntas frecuentes

¿Qué tipo de producto final entrega esta línea?

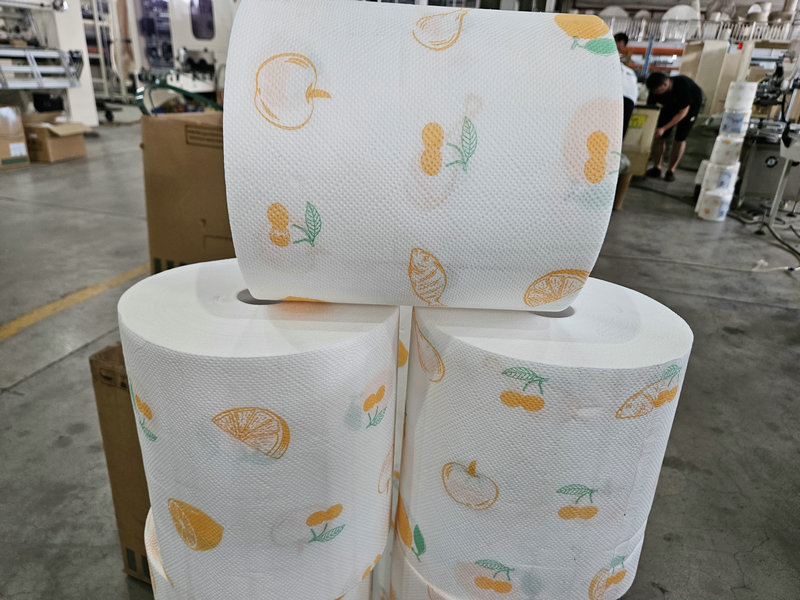

Rollos maxi de papel de cocina de dos capas laminadas con pegamento, patrón en relieve, impresión flexográfica de dos colores, corte a diámetro comercial, embalaje retráctil con etiqueta y asa de transporte.

¿Se puede ajustar el diámetro y la perforación?

Sí. La cortadora permite un diámetro de corte ajustable entre 150 y 250 mm en un mismo juego de máquinas, y la distancia de perforación se define con cuatro hojas de yunque en el rango de 90 a 140 mm. El ajuste exacto debe confirmarse según el formato objetivo.

¿La línea puede operar por etapas?

La aplicadora de mangos XY-TN-600 puede funcionar en línea o de forma independiente. Para el resto de los módulos, la integración debe definirse en la configuración del proyecto.

¿Qué información se necesita para una cotización?

Formato final del rollo maxi (diámetro y perforación), ancho y diámetro del rollo gigante, tipo de papel, capacidad objetivo, condiciones de planta (potencia y aire disponibles) y si se requiere integración completa o por etapas.
