Precio:
Negociable
Modelo:
XY-NGU-21C
Potencia:
15.5KW 380V 50HZ Trifásico
Aplicación:
Línea de producción de papel tisú de bolsillo
Peso:
4 toneladas
Salida:
Papel de seda de bolsillo
Dimensiones del embalaje:
3490*9600*1800mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-TQ-A-G Automatic Glue Lamination Toilet Paper Machine
Una línea de producción de máquina para fabricar papel pañuelo de bolsillo combina tres etapas que deben trabajar con el mismo formato: plegado del papel tisú, envasado individual y envoltura del paquete colectivo. La selección no depende solo de la velocidad nominal de cada equipo, sino de la compatibilidad entre el ancho del rollo jumbo, el tamaño plegado y el formato de bolsa que exige el mercado de destino. Esta página describe la composición de la línea, los materiales admitidos y los puntos que conviene confirmar antes de solicitar una cotización.

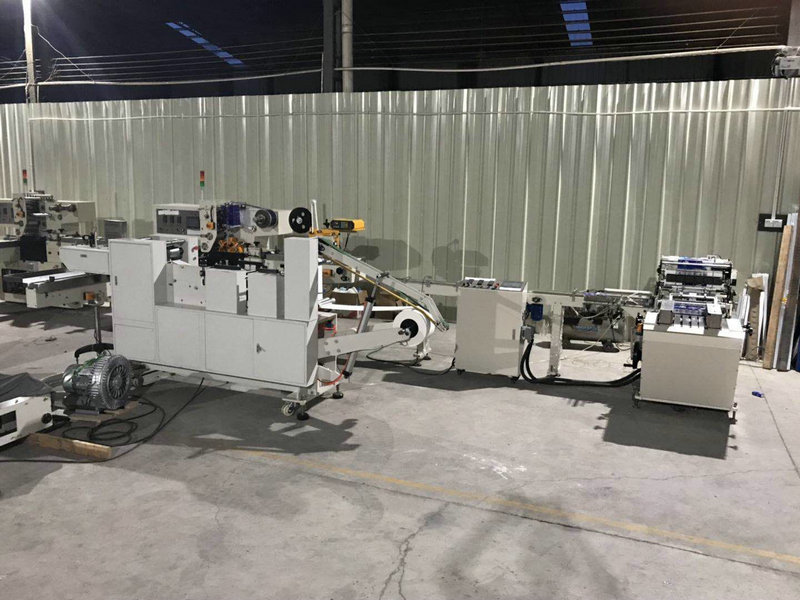

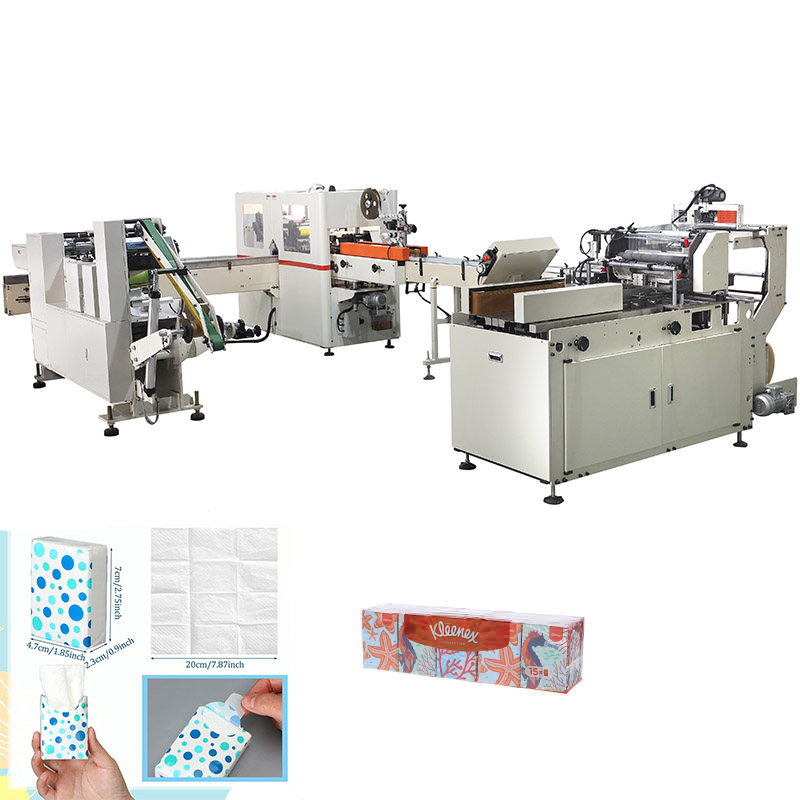

La configuración descrita integra tres módulos en secuencia. El primero pliega el tisú y separa las bolsas; el segundo envasa cada paquete individual; el tercero agrupa y envuelve los paquetes en un formato múltiple. Cada módulo conserva su propio sistema de control y su propio cuadro de parámetros, por lo que el cambio de formato se realiza módulo a módulo.

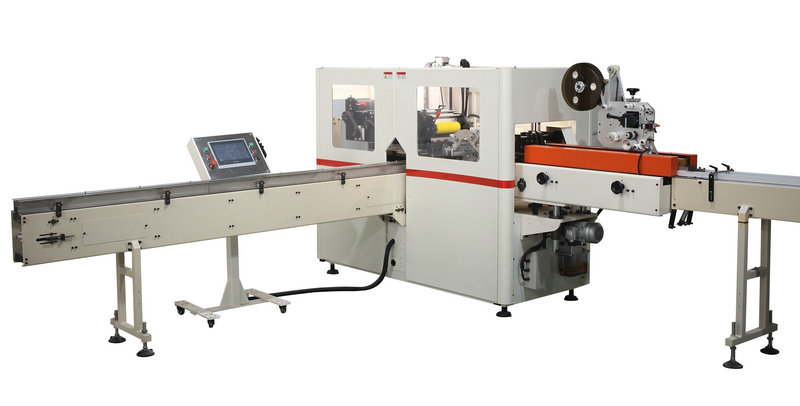

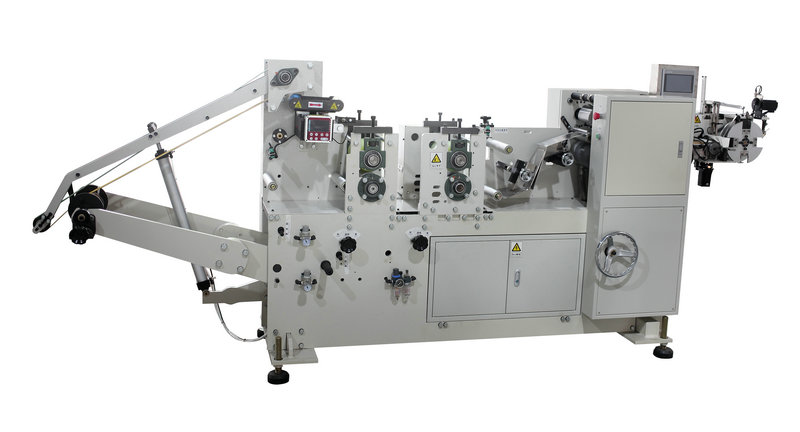

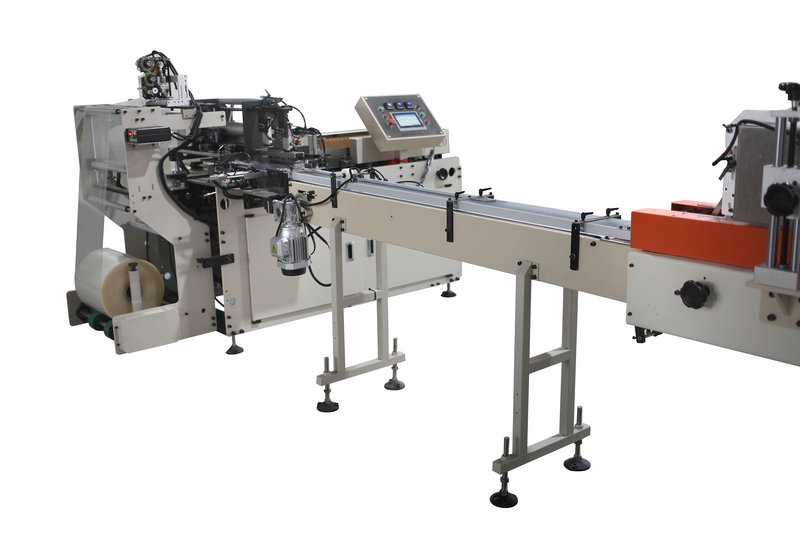

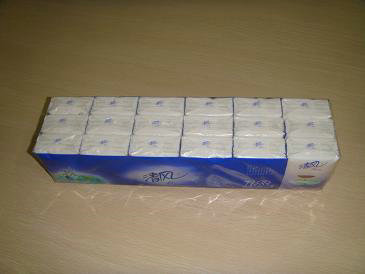

El papel tisú de 13-25 g con 1 a 3 capas entra en la plegadora desde un rollo jumbo de 210 mm de ancho. El frenado neumático mantiene la tensión del rollo, y la unidad de estampado aplica el sello diseñado por el usuario sobre el papel antes del plegado. El producto sale plegado en dos formatos posibles, 102 × 52 mm o 72 × 52 mm, y pasa al módulo de envasado individual, donde se forma la bolsa termosellada. Finalmente, la envolvedora de un solo canal agrupa los paquetes en el formato 5 × 2.
La elección del film de embalaje es una decisión de compra importante: la empacadora individual admite estructuras como CPP, PE, CPP, mientras que la envolvedora colectiva trabaja con membrana termosellada de doble cara como CPP o PE. Conviene validar el espesor y el comportamiento térmico del film con el proveedor antes de fijar la configuración.
Antes de confirmar la línea, el comprador debe definir el tamaño plegado que va a producir de forma habitual. La plegadora admite dos formatos, pero la empacadora y la envolvedora deben ajustarse al mismo tamaño para evitar paradas por incompatibilidad. También es necesario verificar la disponibilidad de aire comprimido a 0,6 MPa y de las tensiones indicadas para cada módulo, ya que el suministro neumático corre por cuenta del usuario.
La velocidad de la plegadora y la de la empacadora no son equivalentes: la primera se expresa en piezas por minuto y la segunda en bolsas por minuto. Al comparar propuestas, pida al proveedor que distinga entre velocidad nominal y velocidad estable de cada equipo, y que confirme la velocidad de la línea completa en condiciones reales de producción.
| Decisión de configuración | Qué confirmar con el proveedor |
|---|---|
| Formato plegado | Elegir entre 102 × 52 mm y 72 × 52 mm y verificar que la empacadora y la envolvedora admitan el mismo tamaño. |
| Materia prima | Confirmar gramaje de 13-25 g y número de capas (1-3) del tisú disponible en planta. |
| Film de embalaje | Validar la estructura CPP/PE/CPP para la empacadora y CPP o PE para la envolvedora. |
| Suministros de planta | Asegurar aire comprimido a 0,6 MPa y las tensiones de 220 V y 380 V, 50 Hz indicadas para cada módulo. |
| Integración de línea | Definir la secuencia plegado-envasado-envoltura y el espacio necesario para cada máquina. |
La plegadora admite tamaño desplegado de 210 × 210 mm y plegado de 102 × 52 mm o 72 × 52 mm. La empacadora individual trabaja con los mismos dos formatos, y la envolvedora agrupa en 5 × 2 con medidas estándar o mini.
Cada módulo tiene su propia potencia y tensión: la plegadora 0,75 kW a 380 V, la empacadora 3,5 kW de calefacción a 220 V y 1,5 kW de accionamiento a 380 V, y la envolvedora 1,78 kW de calefacción y 1,5 kW de accionamiento a 380 V. El aire comprimido a 0,6 MPa lo suministra el usuario.
Sí, la línea está prevista para dos tamaños plegados. El cambio requiere ajustar los parámetros en las pantallas táctiles de cada módulo y verificar la compatibilidad del film de embalaje con el nuevo formato.
Para recibir una cotización ajustada a su planta, indique el formato plegado que desea producir, el gramaje y las capas del tisú, el tipo de film de embalaje y la capacidad de aire comprimido disponible. Con esos datos se puede confirmar la configuración de los tres módulos y el espacio necesario en planta. También puede consultar la máquina para pañuelos de bolsillo y revisar el modelo XY-TQ-A-G de máquina automática de papel higiénico con laminación como referencia de otros equipos de conversión de tisú.
| Especificación | Detalle |
|---|---|
| Dimensiones generales (mm) | 9116 (L) × 3490 (An) × 1360 (Al) mm |
| Ancho del papel en rollo jumbo | 180-210 mm |
| Diámetro del papel en rollo jumbo | Máx. 1500 mm |
| Diámetro del núcleo interno del rollo jumbo | 76 mm |
| Tamaño desplegado del producto terminado | 200/205/210 mm |
| Tamaño plegado del producto terminado | (65-115) × (50-53) mm |
| Unidad de grabado/estampado | Acero contra caucho, acero contra acero (opcional) |
| Piezas separadoras | 8/9/10 |
| Velocidad | 70-75 bolsas/min |
| Peso | 3000 kg |
| Potencia | 2,2 kW |
| Potencia del soplador | 5,5 kW |
