Precio:
Negociable
Modelo:
XY-BT-288
Potencia:
30 KW (Depende del ancho del rollo jumbo)
Aplicación:
Línea de producción de toallas de mano laminadas en N
Peso:
3,5 toneladas (depende del ancho del rollo gigante)
Salida:
Papel toalla de mano laminado en N
Dimensiones del embalaje:
Tamaño de la máquina:
Certificación:
CE, ISO
XY-AI-300 Low Cost Manual 80-250mm Diameter Tissue Roll Cutting Machine

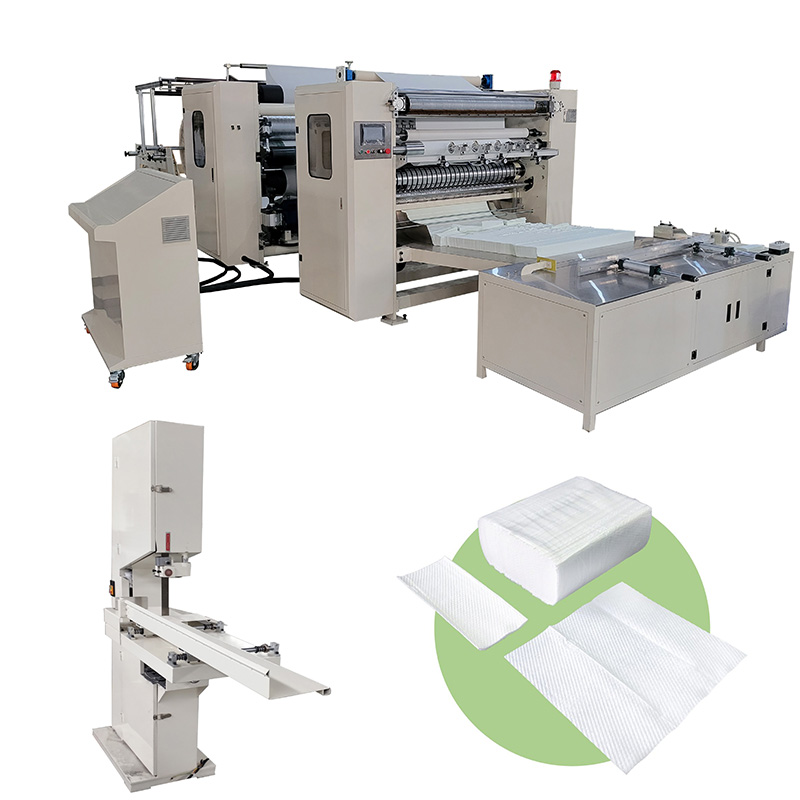

Esta línea combina tres equipos que trabajan en secuencia para transformar rollos jumbo de papel tisú en toallas de mano plegadas en N, laminadas y listas para embolsar. El recorrido es: plegado y laminación con pegamento, corte a medida y embolsado semiautomático. Cada módulo puede adquirirse por separado, pero la configuración completa reduce la manipulación manual entre etapas y facilita el control del formato final.

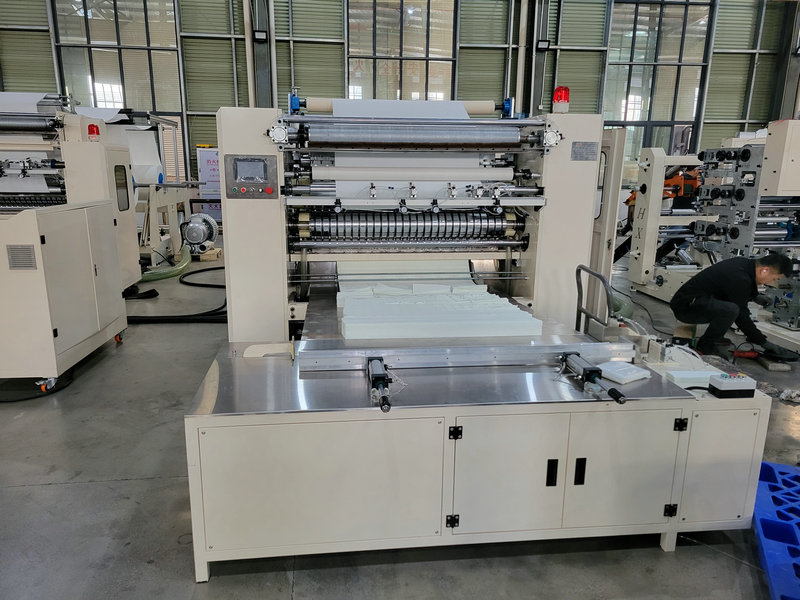

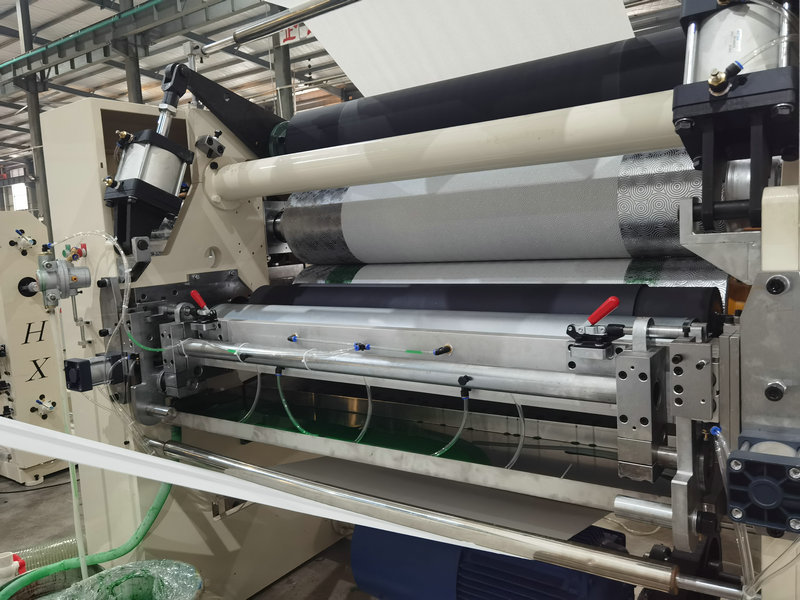

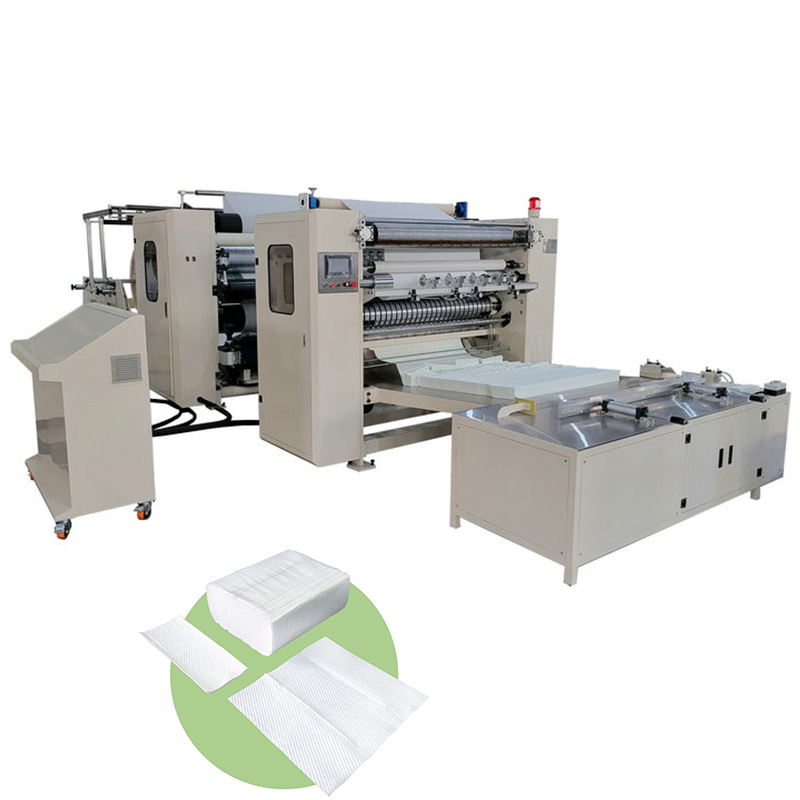

La XY-BT-288N es el núcleo de conversión de la línea. Recibe el rollo jumbo, lamina dos capas con pegamento de color y pliega el papel en formato N antes de entregarlo a la etapa de corte. Está pensada para plantas que necesitan un formato de toalla de mano consistente y un control de tensión estable durante el desenrollado.
Los parámetros confirmados de esta plegadora —ancho de rollo jumbo, gramaje, diámetro, velocidad de operación, tamaño abierto y plegado, potencia y dimensiones— se detallan en la tabla de especificaciones técnicas del producto. La configuración final de estampado y ancho de producto se confirma con el proveedor según el formato objetivo.

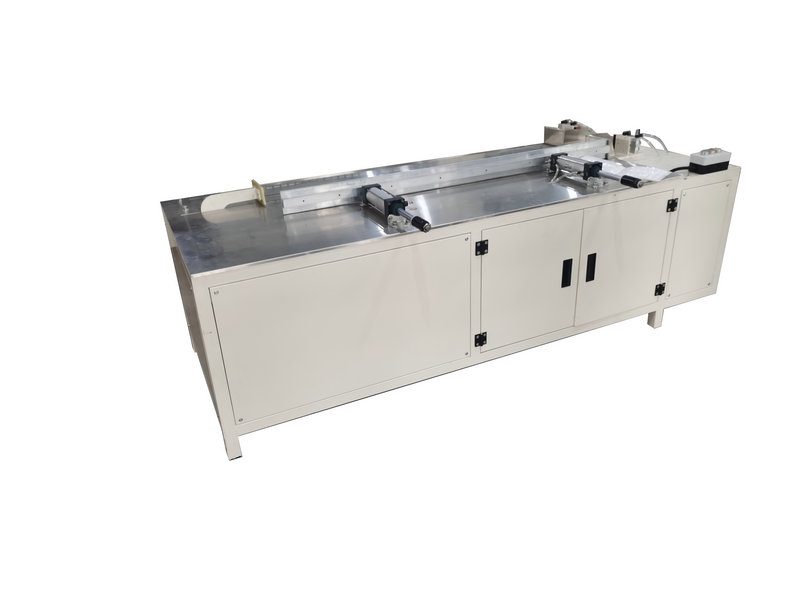

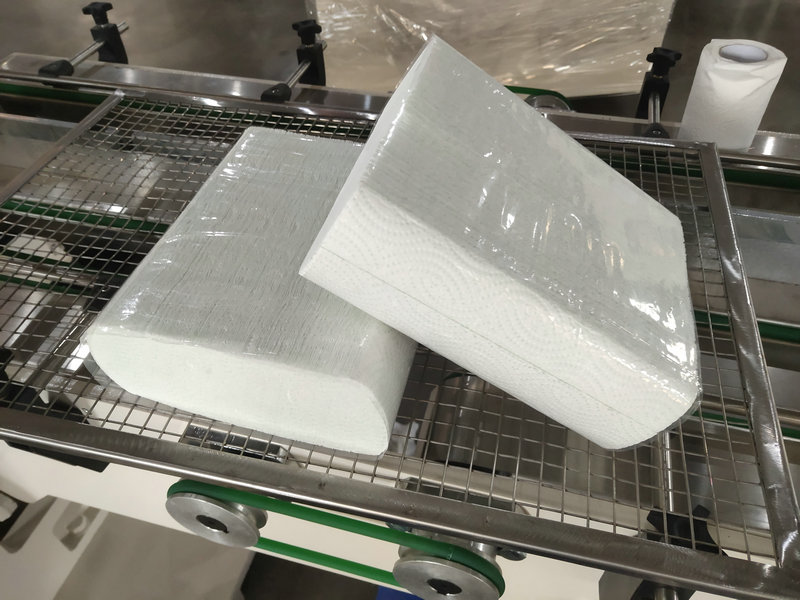

La XY-AI-15 cierra la línea embolsando las toallas ya plegadas y cortadas. Es una ensacadora semiautomática: el operador coloca el producto y la máquina realiza el sellado y el formado de la bolsa. Encaja bien en producciones de pequeña y mediana escala donde se busca un paso de embolsado más ordenado sin automatización total.
La velocidad de producción, el tamaño de bolsa, la alimentación eléctrica, el suministro de aire y las dimensiones totales figuran en la tabla de especificaciones técnicas. Verifique el tamaño de bolsa requerido antes de confirmar el pedido.

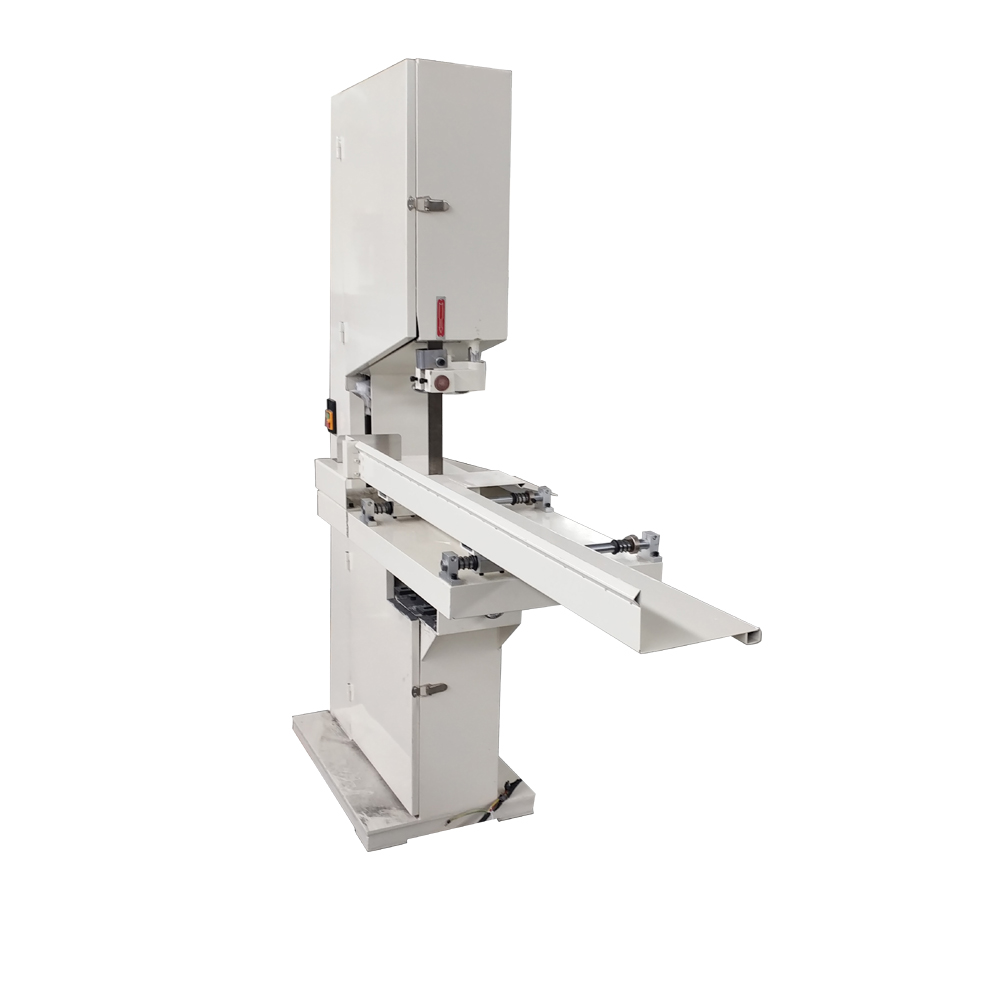

La XY-AI-300 corta con precisión los rollos largos de toalla de mano plegada en N en toallas de tamaño estándar. Se sitúa entre la plegadora y la ensacadora, y su función es garantizar un corte uniforme antes del embolsado.
| Escenario de producción | Módulos recomendados | Criterio de decisión |
|---|---|---|
| Conversión de rollo jumbo a toalla plegada | XY-BT-288N | Requiere laminación con pegamento y plegado en N; el corte y embolsado se realizan aparte. |
| Línea completa con embolsado | XY-BT-288N + XY-AI-300 + XY-AI-15 | Flujo continuo desde el rollo jumbo hasta la bolsa sellada; el embolsado es semiautomático. |
| Taller con espacio limitado | XY-AI-15 y XY-AI-300 | Equipos compactos que se adaptan a áreas reducidas; verificar dimensiones en especificaciones. |
| Corte de rollos largos ya plegados | XY-AI-300 | Se usa cuando el plegado ya se realizó en otra máquina y solo falta el corte a medida. |
Antes de instalar la línea, confirme el espacio disponible para los tres módulos, la alimentación eléctrica y el suministro de aire comprimido. La plegadora XY-BT-288N requiere un compresor de aire suministrado por el comprador para el sensor de rotura de papel. La ensacadora XY-AI-15 también necesita aire comprimido; los valores exactos de presión y caudal están en la tabla de especificaciones técnicas. Verifique la altura de techo y el acceso para el traslado de los rollos jumbo.
Sí. Los tres módulos pueden adquirirse por separado. Si solo necesita conversión de rollo jumbo a toalla plegada, la XY-BT-288N es el equipo principal. Si ya tiene el plegado resuelto, puede considerar solo la cortadora XY-AI-300 o la ensacadora XY-AI-15.
La línea trabaja con pliegue en N y laminación con pegamento de color. El tamaño abierto y plegado confirmado para la XY-BT-288N aparece en la tabla de especificaciones técnicas. Para otros formatos, el ancho de producto puede personalizarse según los requisitos del mercado.
No. El compresor de aire para el sensor de rotura de papel de la plegadora lo suministra el comprador. Confirme la capacidad requerida con el proveedor antes de la instalación.
Indique el formato de toalla de mano que desea producir, el ancho de rollo jumbo disponible, el gramaje del papel y si necesita los tres módulos o solo alguno. Con esos datos, el proveedor puede confirmar la configuración y preparar la cotización.
Para recibir una propuesta ajustada a su planta, envíe el formato de producto, el ancho de rollo jumbo y el nivel de automatización deseado. También puede revisar el catálogo de máquinas para papel tisú o consultar la cortadora de rollos de papel tisú XY-AI-300 para comparar alternativas de corte.
1. Máquina plegadora de toallas de mano con pliegue N y laminación con pegamento de alta velocidad XY-BT-288N
Parámetro técnico:
1. Max. jumbo roll width: 460mm
2. Raw material gram weight: 14-20 gsm/2 ply
3. Diameter of jumbo roll paper: Standard φ1200mm
4. Jumbo roll stand: 2 stands
5. Diameter of jumbo roll inner core: φ3”(76.2mm)
6. Data setting : HMI
7. Programming controller: PLC
8. Operate speed: 60-100m/min
9. Open size: 210*210 mm
10. Tamaño plegado: 210 mm * 70 mm
11. Potencia: 25,2 KW 380 V 50 HZ 3 P
12. Tipo plegable Succión por vacío Pliegue “N”
13. Contando: tinta marcada
14. Un dispositivo de laminación con pegamento de color
15. Dimensiones (largo* ancho* alto): 7,5*1,5*1,9 m
16. Peso: 4,0 T
2. Máquina ensacadora semiautomática de toallas de mano con plegado N XY-AI-15
Parámetro de tecnología:
1.Velocidad de producción 5 bolsas/minuto
2.Tamaño de la bolsa de embalaje (L*H*W): 1200×70×150mm
3.Fuente de alimentación: 0,5 Kw (220V 60Hz)
4. Suministro de aire: 0,4 Mpa 0,3 m³/min
5. Tamaño total (largo x ancho x alto m): 1,8 x 1,1 x 1,2
6. Peso del equipo: 0,4T
3. Máquina cortadora semiautomática de toallas de mano con pliegue N XY-AI-300
Parámetro tecnológico principal:
1.Potencia: 1.5KW (380V 60Hz trifásico)
2.Velocidad de producción: 20-30 cortes/min.
3. Altura máxima de corte: 150 mm.
4. Tamaño total: 1600x600x1800 mm (largo x ancho x alto)
5.Peso: 400 KG
