Línea de producción de máquinas para fabricar papel higiénico y paños de cocina de laminación continua

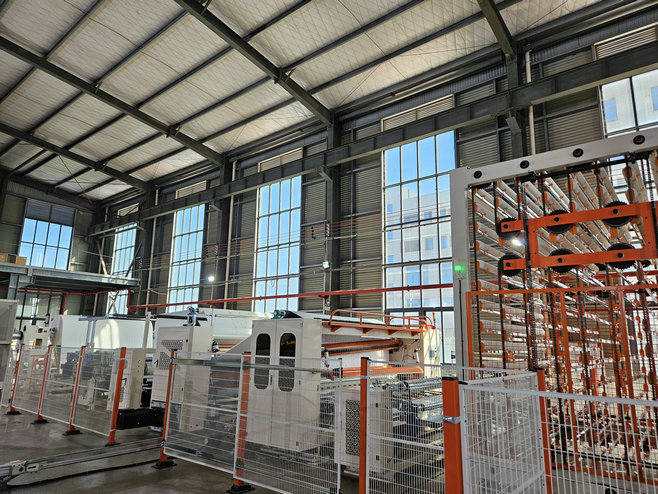

1. Máquina rebobinadora automática continua de papel higiénico y toallas de cocina XY-TQ-B

Características:

• Toda la máquina está equipada con sensores infrarrojos y alarma de parada automática por rotura de papel.
• El cabezal de la máquina y el soporte de rodillo gigante utilizan motores independientes; La unidad de rebobinado también tiene un motor independiente y la tensión de cada unidad se puede ajustar individualmente.
• Las placas laterales del cabezal utilizan una placa de acero gruesa y una estructura de fijación con tornillos para garantizar un funcionamiento estable a alta velocidad.
• La velocidad de equilibrio dinámico del rodillo rebobinador es de 500 metros por minuto.
• Cada conjunto de bastidores del transportador de papel en bruto está equipado con interruptores de avance y parada de emergencia.
• Cada juego de soportes de rodillos gigantes se puede operar tanto hacia adelante como hacia atrás, lo que evita la necesidad de que los trabajadores giren repetidamente el papel hacia adelante y hacia atrás, lo que ahorra tiempo.
• El controlador PLC utiliza Omron, los servomotores y convertidores de frecuencia utilizan Invt y los codificadores utilizan Autones.
• El marco de descarga de papel en bruto correspondiente es adecuado para rollos gigantes con un rango de diámetro de 2500 mm y cuenta con una estructura sin eje y un cilindro neumático.Un motorreductor controla el dispositivo de alineación lateral del papel en bruto, simplificando la operación.
• Una interfaz hombre-máquina altamente integrada permite la configuración directa de parámetros como el diámetro del producto terminado y el paso del cable (dentro del rango de diseño) en la pantalla táctil, lo que facilita la operación. Los rodillos tensores delanteros y traseros y los rodillos de apoyo están recubiertos con una aleación dura, lo que da como resultado una vida útil más larga.

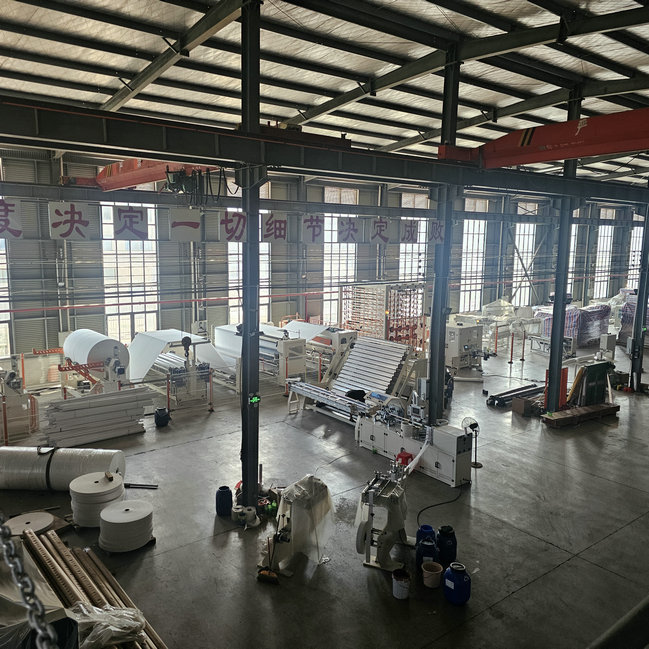

2. Máquina de núcleo de papel con transportador automático XY-SD-B

Características:

• Modo de formación de núcleos de papel: bobinado por presión de cinta plana y vertical

• Forma de corte del núcleo de papel: corte con control del cilindro

• Modo de trabajo del cortador: Adopte el corte tipo riel guía;

• Sistema de lubricación: Dispositivo de lubricación para el primer papel.

• Dispositivo de pegamento: el dispositivo manual puede detener la máquina y separar el papel de la rueda calibradora automáticamente.

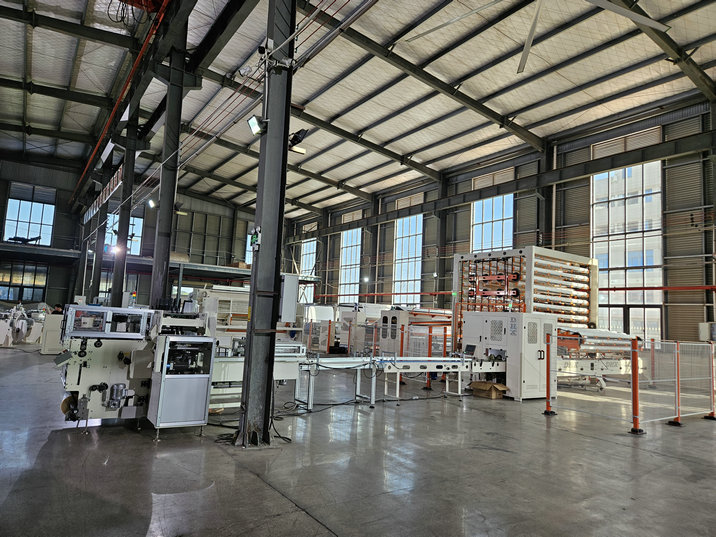

3. XY-AI-280 Máquina cortadora automática de sierra para troncos de papel higiénico y toallas de cocina

 Características:

• La máquina cortadora de troncos para rollos de papel de doble canal está diseñada para cortar rollos de papel higiénico y rollos de papel de cocina, ofreciendo alta automatización y eficiencia.
• Cuenta con un sistema de servoaccionamiento avanzado, control de velocidad de frecuencia variable, automatización PLC y operación de pantalla táctil fácil de usar.
• El sistema de servomotor impulsa el posicionamiento de la placa de empuje de la cadena y mueve intermitentemente el rollo de papel para controlar con precisión la longitud de corte del rollo de papel.

• El cilindro empuja la muela para que entre en contacto con la cuchilla circular para realizar un afilado pasivo. Los parámetros de afilado se pueden ajustar y controlar mediante la pantalla táctil.

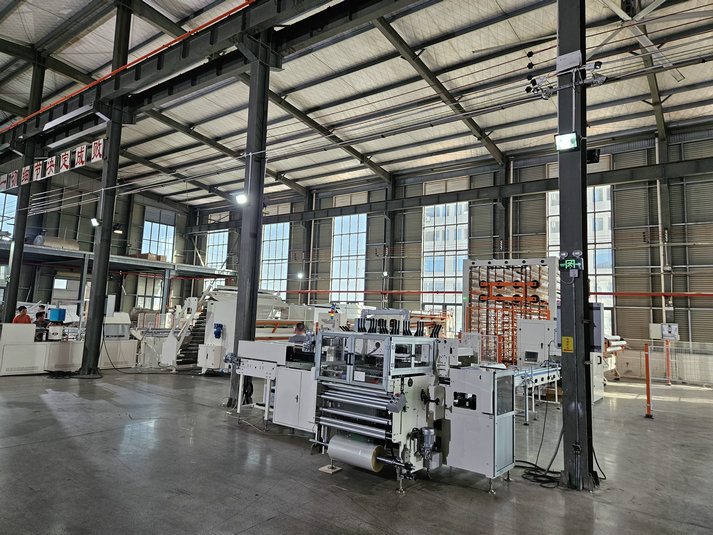

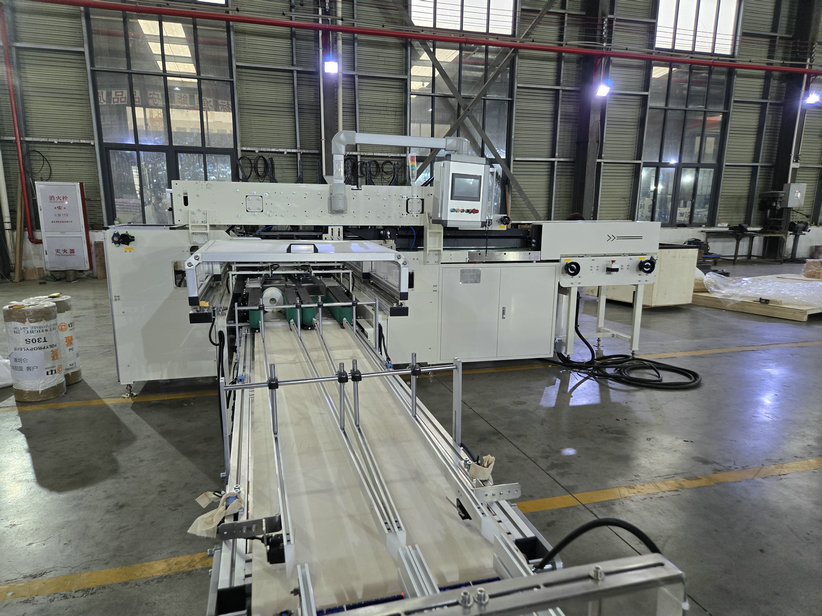

4. Máquina empacadora automática de rollos de papel higiénico y toallas de cocina XY-AI-399

Características:

• Función sin bolsa vacía‌: el contrapunto de alimentación funciona sin movimiento de la película, lo que elimina el desperdicio de película durante el embalaje.
• Servoaccionamiento independiente‌: cada parte móvil de la unidad principal es impulsada por un servomotor dedicado, lo que garantiza una respuesta rápida y un control de movimiento preciso.
• Control de movimiento integrado‌: Equipado con un controlador de movimiento, interfaz de pantalla táctil, servomotores y módulo de control de temperatura para funcionamiento sincronizado. El programa anfitrión acelera automáticamente desde el inicio hasta la velocidad preestablecida según el flujo de material entrante.
• Pantalla táctil fácil de usar‌: Cuenta con una gran pantalla táctil LCD para ajustes de parámetros intuitivos y cambios rápidos de especificaciones.
• Detección de película de precisión‌: un sensor fotoeléctrico de alta precisión detecta la posición del diseño de la película, lo que permite ajustes directos de parámetros a través de la pantalla táctil para un ajuste preciso.
• Planchado lateral ajustable‌: el espacio entre las placas laterales de planchado se puede modificar para adaptarse a diferentes tamaños de productos. La placa de planchado calefactora utiliza un diseño integrado para un rendimiento constante.
• Temperatura de planchado lateral controlada‌: ajustable manualmente según la velocidad del host, con un sistema de control de temperatura independiente que ofrece una precisión de amplio rango. Garantiza bordes estéticamente sellados con encendido/apagado de calefacción opcional para planchado lateral.

1. Máquina rebobinadora automática continua de papel higiénico y toallas de cocina XY-TQ-B

Parámetros técnicos:
1. Parte trasera: 2 juegos
2. Diámetro del rollo de papel gigante: máx. 2500 mm
3. Ancho del rollo de papel gigante: máx. 2850 mm
4. Velocidad de producción: 250m/min
5. Diámetro de rebobinado: 90-140 mm
Funda de eje de 6, 3 pulgadas para soporte trasero: 2 juegos
7. Dispositivo de transporte y encolado para unidad central de papel: 1 juego
8. Máquina selladora de pegamento trasero: 1 juego

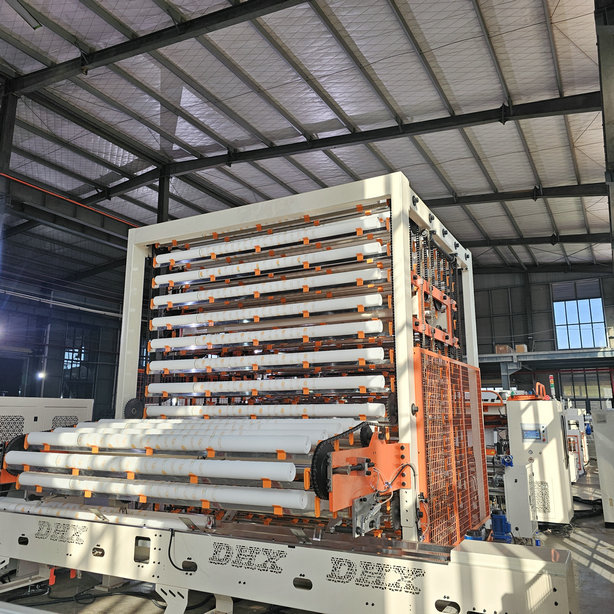

9. Acumulador de rollos de troncos: 1 juego (se pueden almacenar rollos de 130 troncos)

10. Sistema de control eléctrico

2. Máquina de núcleo de papel con transportador automático XY-SD-B

Parámetros técnicos:
1.Velocidad: 45-70 m/min
2. Diámetro del núcleo del papel: 40-76 mm (es necesario confirmar con antelación)
3. El número de capa: 2-4 capas.
4. Potencia: 17KW 380V 50HZ trifásico
5.Ajuste de la longitud del núcleo del papel: pantalla táctil para ajustar
6.Dispositivo de corte: cuchilla circular, corte neumático

3. XY-AI-280 Máquina cortadora automática de sierra para troncos de papel higiénico y toallas de cocina

Parámetros técnicos:
1. Velocidad: 100 cortes/min
2. Diámetro de corte: 90-140 mm
3. El ancho del rollo gigante: 2800 mm
4. Longitud de corte: 80-280 mm
5.Controlado por panel, la precisión del control es de ± 2 mm

4. Máquina empacadora automática de rollos de papel higiénico y toallas de cocina XY-AI-399

Parámetro de tecnología:
1. Velocidad: 20-120 paquetes/min
2. Bolsa de rango de tamaño máximo: L600*W480*H300(mm)
3. Rollo de papel higiénico: 2-60 rollos. Toalla de cocina: 1-24 rollos.
4. Fuente de alimentación: 380V 50HZ trifásica
5. Requisito de minipresión de aire: 5Mpa
6. Material de embalaje: Película plástica PE,PP,PPE,OPP,CPP,PT
7. Espesor de PE, LDPE 25-40 micras
8. Superficie: acero al carbono
9. Consumo de energía: 31 KW
10. Tamaño de la máquina: L8500mm*W4500mm*H1800mm
11. Peso de la máquina: 8000kg
12. Color: blanco o personalizado

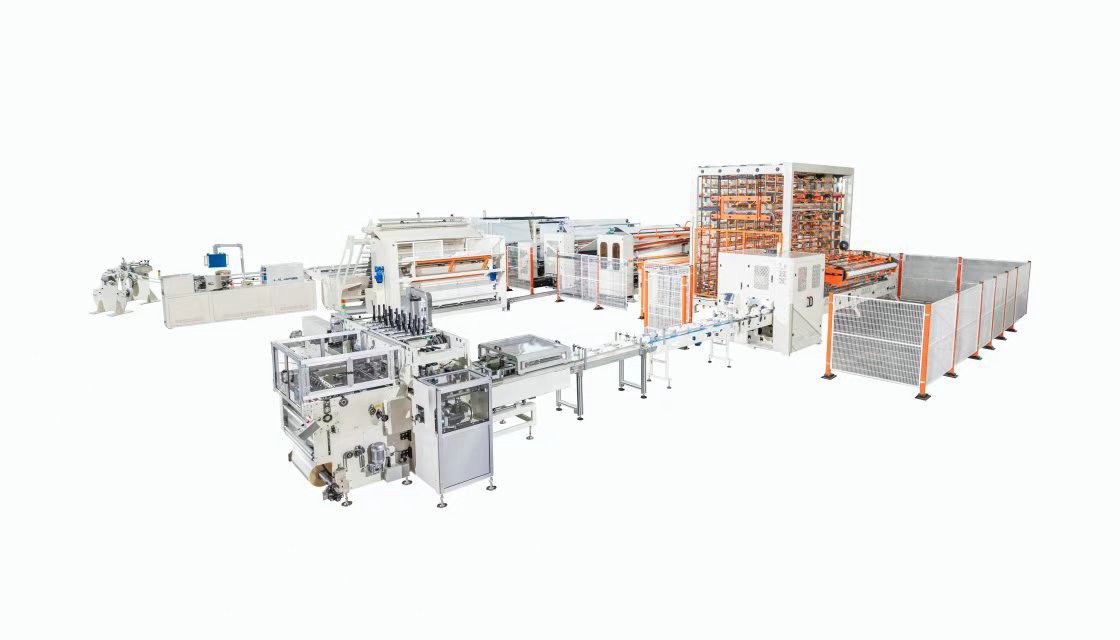

Esta línea de producción de máquinas para fabricar papel higiénico y toallas de cocina de laminación continua incluye 4 juegos de máquinas:
1. Máquina rebobinadora automática continua de papel higiénico y toallas de cocina XY-TQ-B
2. Máquina de núcleo de papel con transportador automático XY-SD-B
3. XY-AI-280 Máquina cortadora automática de sierra para troncos de papel higiénico y toallas de cocina

4. Máquina empacadora automática de rollos de papel higiénico y toallas de cocina XY-AI-399

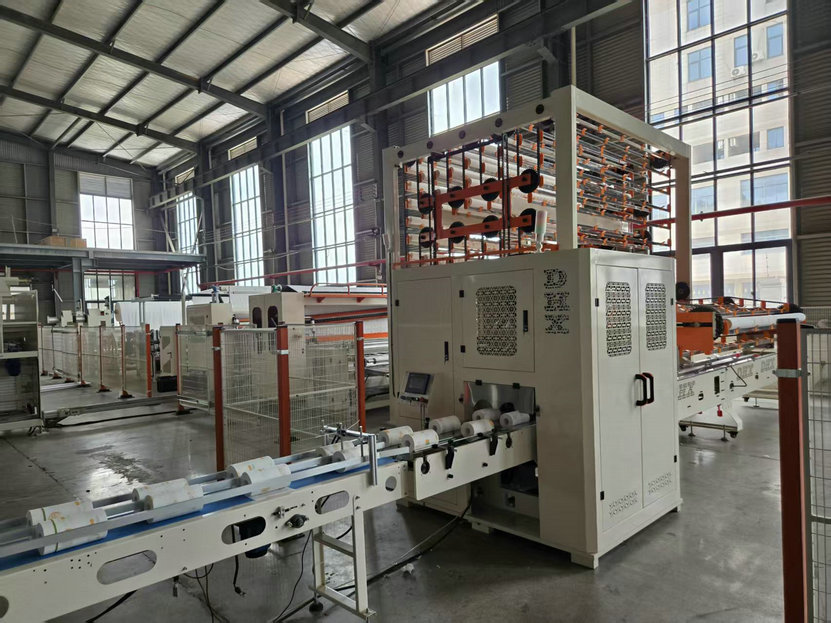

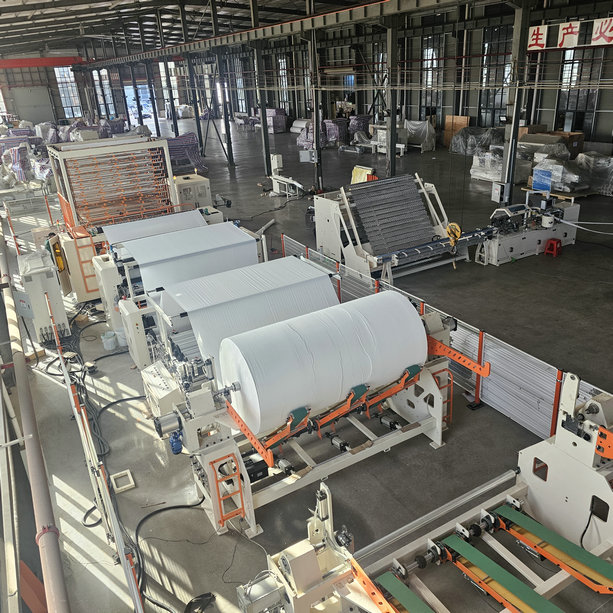

La línea de producción continua de papel higiénico se compone de un soporte de rollo gigante grande, una unidad de estampado de laminación con pegamento (opcional), una unidad de impresión de dos colores (opcional), una unidad principal de rebobinado continuo de alta velocidad, una máquina selladora de pegamento de cola (o pegamento sin cola), un acumulador de rollos de papel grande, una máquina cortadora de sierra para rollos de papel de alta velocidad, una máquina bobinadora de núcleos de papel de alta velocidad, un acumulador de núcleos de papel (opcional) y máquinas empacadoras automáticas de papel tisú de varias especificaciones y formas de empaque. Todas las unidades funcionales y accesorios funcionan juntos a la perfección y funcionan sin problemas, lo que lo convierte en un equipo ideal para producir papel higiénico y papel de cocina con impresión en color.
