Precio:
Negociable
Modelo:
XY-TQ-A-D
Potencia:
40KW 380V 50HZ Trifásico
Aplicación:
Línea de producción de papel higiénico de 10 rollos.
Peso:
8 toneladas (depende del ancho del rollo jumbo)
Salida:
Paquete de 10 rollos de papel higiénico.
Dimensiones del embalaje:
10500*8700*2200mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line

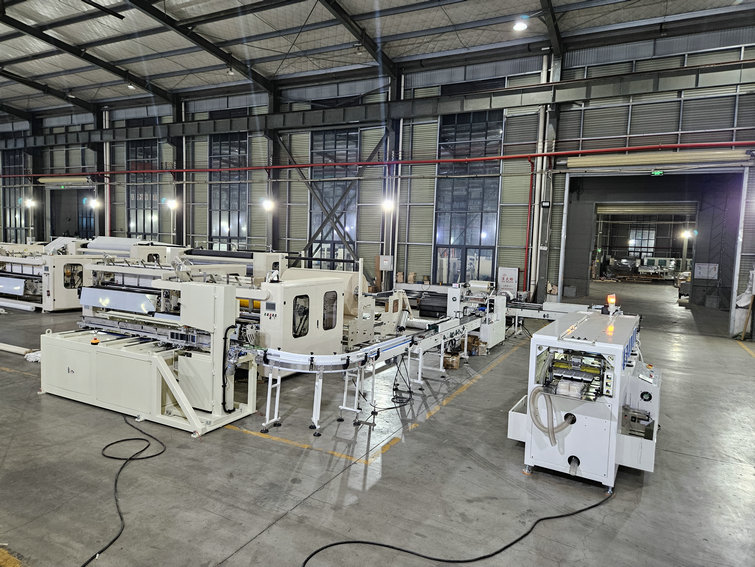

Una línea de producción de máquina para fabricar papel higiénico pequeño, paquete de 10 rollos, totalmente automática, combina cuatro módulos que trabajan en secuencia: rebobinado del papel jumbo, corte de troncos, envoltura individual de cada rollo y empaque del paquete de 10 rollos. El resultado es un paquete listo para almacén o distribución, con conteo y sellado realizados dentro de la misma línea. Esta página describe cada módulo, su función dentro del flujo y los puntos que conviene confirmar antes de solicitar una cotización.

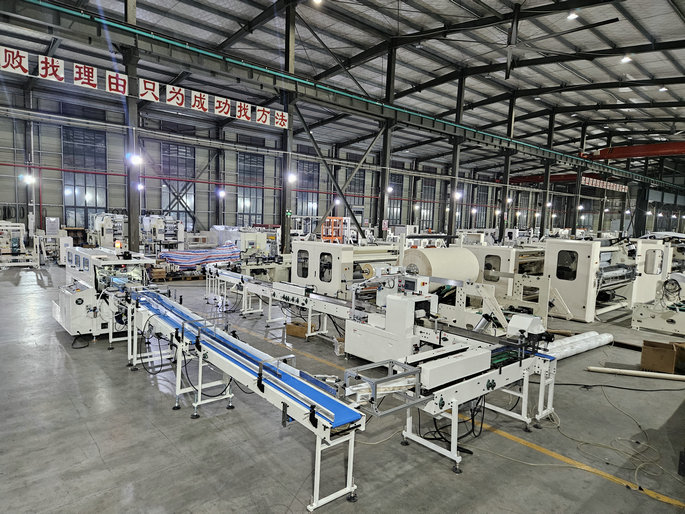

El recorrido del material es continuo y encadenado. El papel jumbo entra en la rebobinadora, donde se estampa, perfora y rebobina hasta formar el tronco. Ese tronco pasa a la cortadora, que lo divide en rollos individuales de la longitud final. Después, la empacadora de un solo rollo envuelve cada pieza y, por último, la empacadora de paquetes agrupa 10 rollos en una bolsa sellada. Cada etapa puede operar como módulo independiente o integrada con las demás.

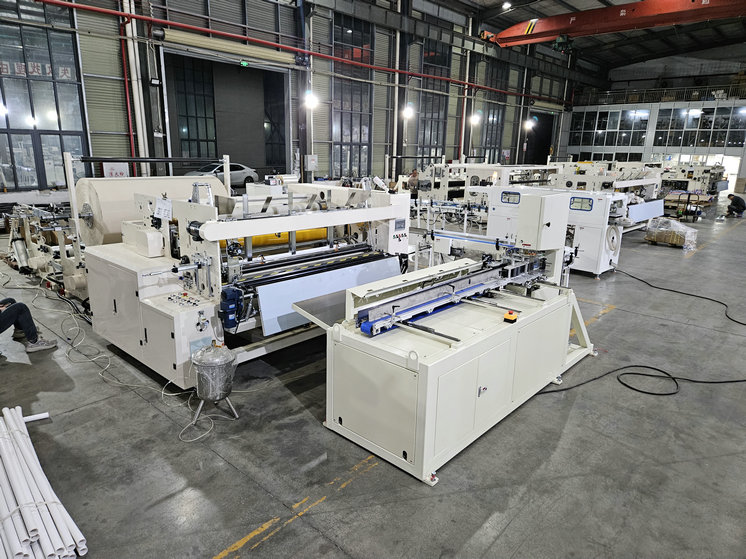

La rebobinadora XY-TQ-B procesa el rollo gigante y forma el tronco de papel higiénico. Incorpora una unidad de alimentación de núcleos y puede trabajar con núcleo o sin núcleo, según el producto final que se quiera fabricar.
El papel procedente del rollo jumbo se somete a estampado completo o de bordes, seguido de perforación, corte de extremos y pegado de la cola. El control se realiza mediante PLC y pantalla táctil, de modo que la secuencia de rebobinado, encolado y recorte de bordes se ejecuta de forma automática.
Proceso dentro de la rebobinadora:
La configuración de estampado, la distancia de perforación y el diámetro final del rollo se definen según el producto que el comprador quiera comercializar. Estos valores se confirman en la ficha técnica del equipo.

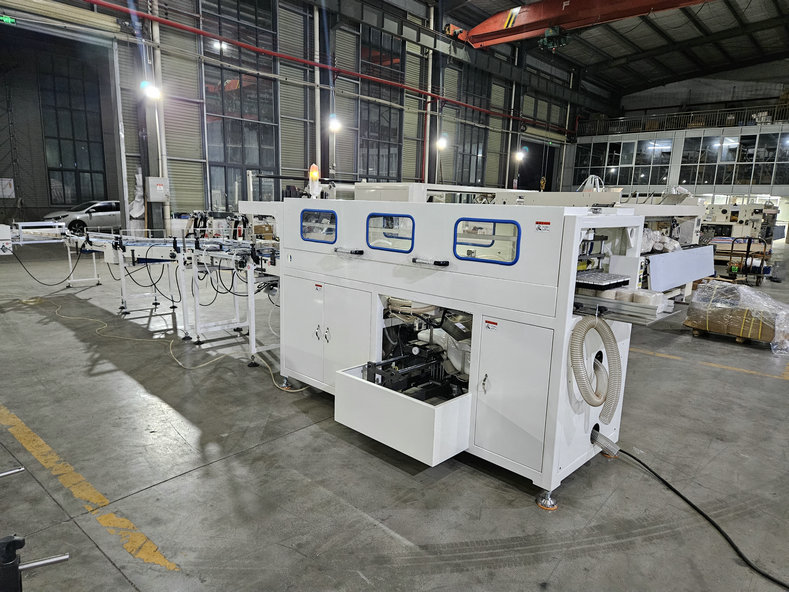

La cortadora XY-AI-400 recibe el tronco procedente de la rebobinadora y lo divide en rollos individuales. Es el modelo desarrollado por la empresa de acuerdo con las demandas actuales del mercado y utiliza control de programación PLC con HMI en color de pantalla grande.
La alimentación tiene longitud precisa controlada por servo, lo que permite repetir el corte con tolerancia estable. El sistema monitorea automáticamente las operaciones clave e incluye aviso de información sobre fallas, de modo que el operador puede identificar incidencias sin detener toda la línea.

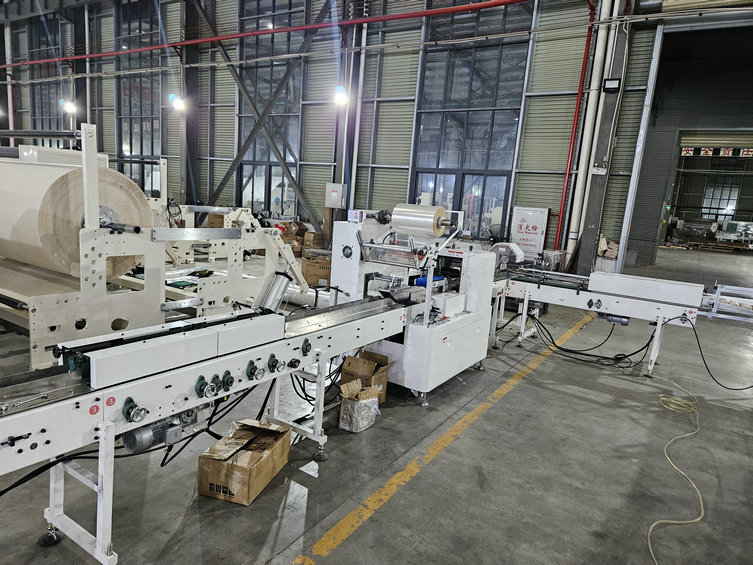

La XY-503IZ envuelve rollos individuales de papel higiénico, con o sin núcleo, y también pañuelos de cocina. El empaque es completamente automático y cubre alimentación de papel, alimentación de película, sellado longitudinal, corte, extracción de papel sin núcleo e inversión.
Las operaciones servoaccionadas permiten adaptar la máquina a distintas especificaciones de rollo y realizar cambios de formato con rapidez. La configuración completa de la función de ejecución está pensada para mantener un ritmo de trabajo continuo con mantenimiento conveniente.
La XY-AI-398D agrupa los rollos ya envueltos en paquetes de 10 rollos. Es el módulo que da el formato final al producto y el que determina la presentación que verá el comprador en el punto de venta.
Compatibilidad e integración:
Sistema de control y automatización:
Seguridad y sellado:
Antes de definir la configuración, conviene revisar estos puntos con el proveedor:
Los valores confirmados de velocidad, potencia, dimensiones y peso de cada módulo se encuentran en la ficha técnica del producto. Cualquier ajuste de formato o de capacidad debe validarse con el proveedor antes de cerrar el pedido.
La empacadora de paquetes está preparada para distintos agrupamientos según el formato comercial. El número de rollos por paquete se define en la configuración y debe confirmarse con el proveedor.
Sí. La rebobinadora incorpora alimentación de núcleos y puede operar con núcleo o sin núcleo, y la empacadora de un solo rollo contempla la extracción de papel sin núcleo.
Indique el producto final que desea fabricar, el ancho y diámetro del papel jumbo disponible, el número de rollos por paquete, el tipo de película de empaque y las condiciones de su planta. Con esos datos el proveedor puede proponer la configuración adecuada.
Si está evaluando esta línea para su planta, puede consultar el catálogo de máquinas para papel higiénico y solicitar información técnica o una cotización adaptada a su formato de producción.
Máquinas para papel higiénico · Línea automática de producción de papel higiénico con empaque de un rollo y 10 rollos
1. Máquina rebobinadora automática de papel higiénico XY-TQ-B
Parámetro técnico:
1. Velocidad de producción: 200-230 m/min
2. Potencia: 15kw (380V 50Hz trifásico)
3. Máx. Diámetro del rollo de papel jumbo: 1200 mm, ancho del rollo jumbo 1850 mm
4. Diámetro del núcleo interno del rollo de papel gigante: 76,2 mm
5. 1850 mm de ancho de rollo gigante.
6. Peso: alrededor de 4T
7. Dos juegos de soportes de papel (motor individual para controlar la tensión) y un juego de rollos de acero a caucho para papel higiénico.
8. 20 mm de espesor del tablero de pared de la máquina
9. Diámetro del papel higiénico terminado: 90-300 mm
10. Diámetro del núcleo interno del papel higiénico terminado: 38-76 mm
11. Distancia de perforación: 4 hojas de yunque (90-135 mm)
12. Tamaño total (largo* ancho* alto): 6500*2800*2100 mm
13. Motor individual para cada soporte de rollo gigante, PLC controla la tensión del papel.
2. Cortadora automática de papel higiénico XY-AI-400
Parámetro técnico:
1. Velocidad de corte: 80-100 cortes/minuto
2. Hoja de corte: hoja de sierra de cinta (tamaño 3750*60*0,6)
3. Longitud del registro del inodoro: máx. 2850 mm
4. Longitud del rollo de papel higiénico terminado: máx. 250 mm
5. Diámetro del rollo de baño terminado: 90-120 mm
6. Tolerancia de corte: ±1,5 mm
7. Fuente de alimentación: 7,5 kw 380 V 60 Hz trifásico
8. Tamaño total: 2800*1500*2100 mm
9. Peso de la máquina: 1100KG
3. Máquina empacadora automática de papel higiénico de un solo rollo XY-503IZ
Parámetro de tecnología:
1. Velocidad: 150-200 paquetes/min
2. Diámetro de los productos terminados: 90-120 mm
3. Longitud de los productos terminados: 80-200 mm
4. Ancho máximo de la película (mm): 430
5. Potencia: 15,5 KW 380 V 50 HZ trifásico
6.Material de la película: BOPP, SPP, CPP (como de costumbre, use CPP)
7. Dimensión total: 5500*3300*1600 mm
8. Peso: 1800 KG
4. Máquina empacadora automática de paquetes de papel higiénico de 10 rollos XY-AI-398D
Parámetro de tecnología:
1. Velocidad: 10-18 bolsas/min
2. Diámetro de los productos terminados: 90-120 mm
3. Longitud de los productos terminados: 100-120 mm
4. Altura: de productos terminados: 100 mm.
5. Tipo de paquete: 8 rollos, 10 rollos y 12 rollos en una capa
6. Tamaño del embalaje: L（200-700）*W(180-260)*H(90-140) mm
7. Voltaje: 10KW 380V 50HZ trifásico
8. Material de embalaje:PE, espesor::≥0,05 mm
9. Dimensión total: L6500*W1520*H1600 mm
10. Peso: 2000 KG
