Precio:
Negociable
Modelo:
XY-BT-288
Potencia:
20KW 380V 50HZ Trifásico (depende del ancho del rollo gigante)
Aplicación:
Máquina de laminación de toallas de mano plegables en V
Peso:
3,5 toneladas (depende del ancho del rollo gigante)
Salida:
Toalla de mano laminada en V
Dimensiones del embalaje:
7000*1500*2100 mm (depende del ancho del rollo gigante)
Tamaño de la máquina:
Certificación:
CE, ISO

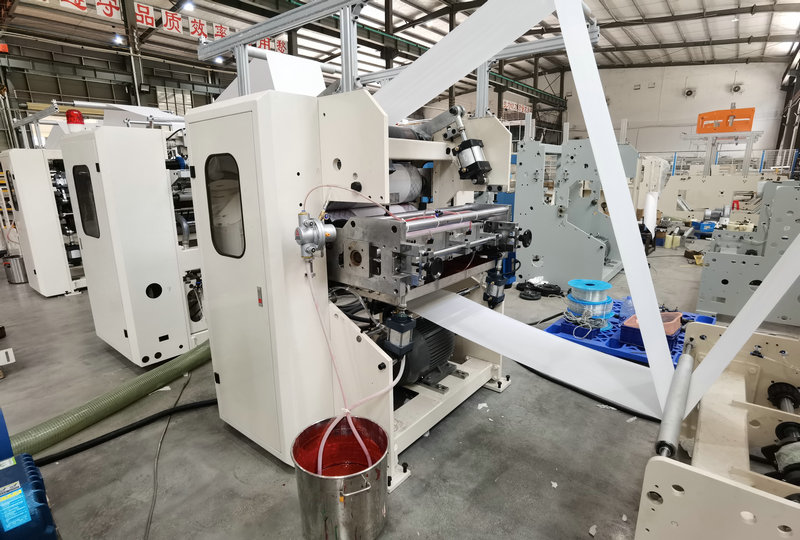

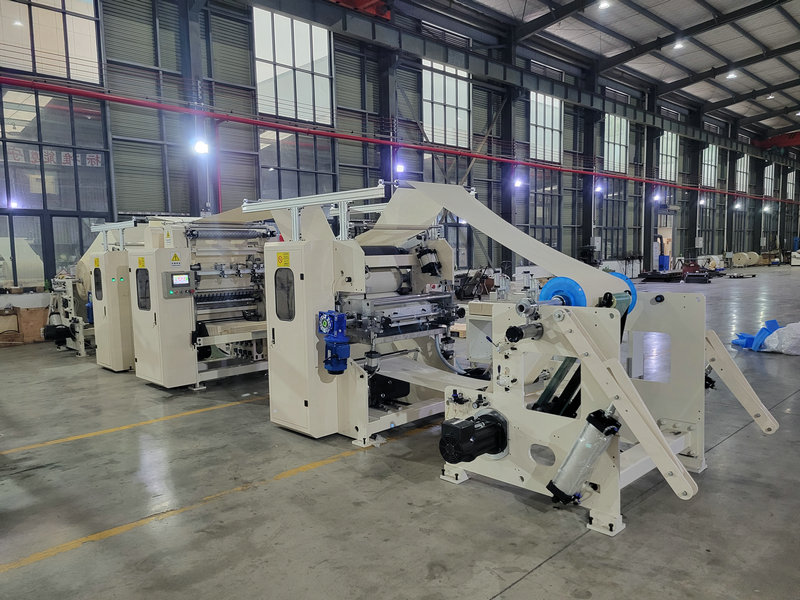

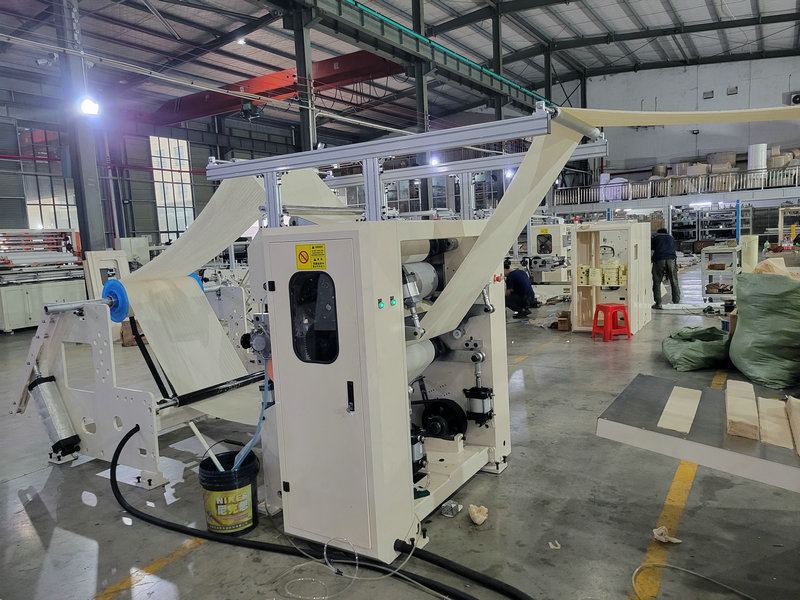

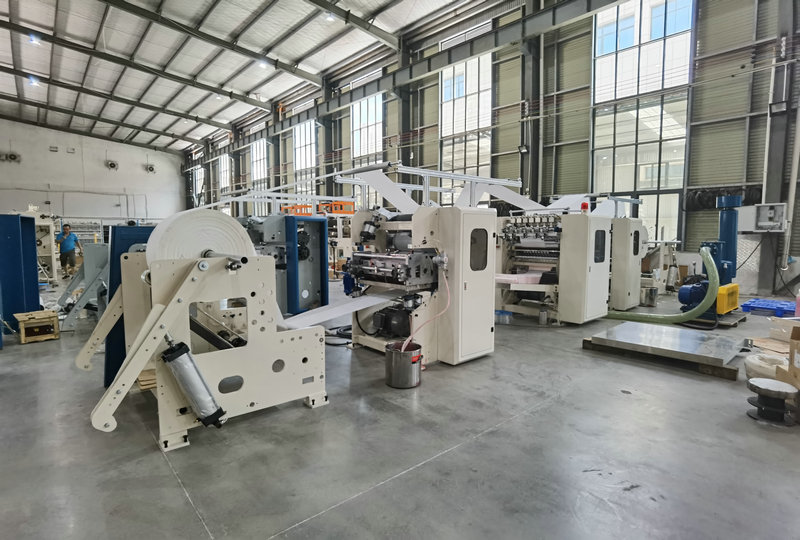

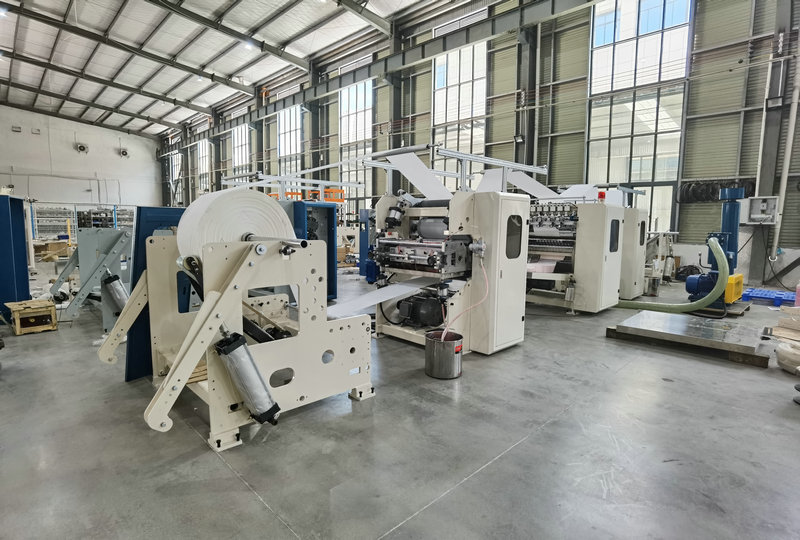

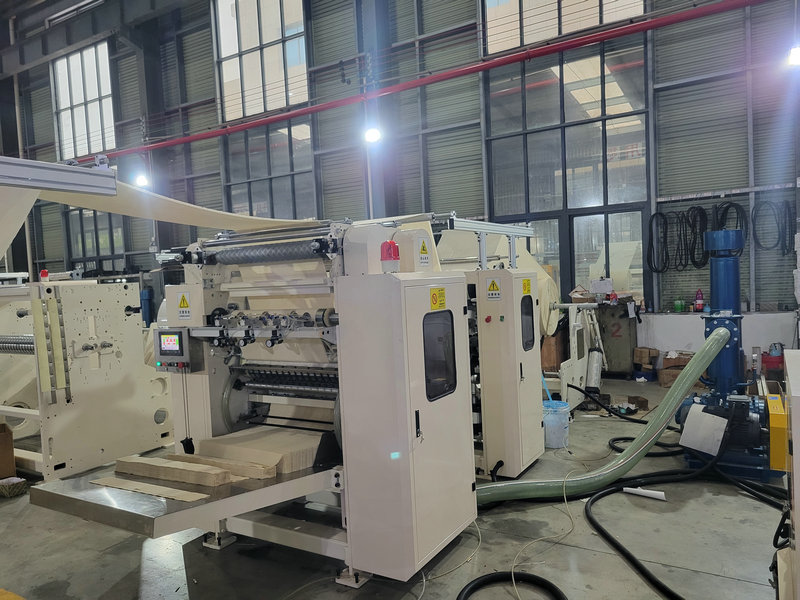

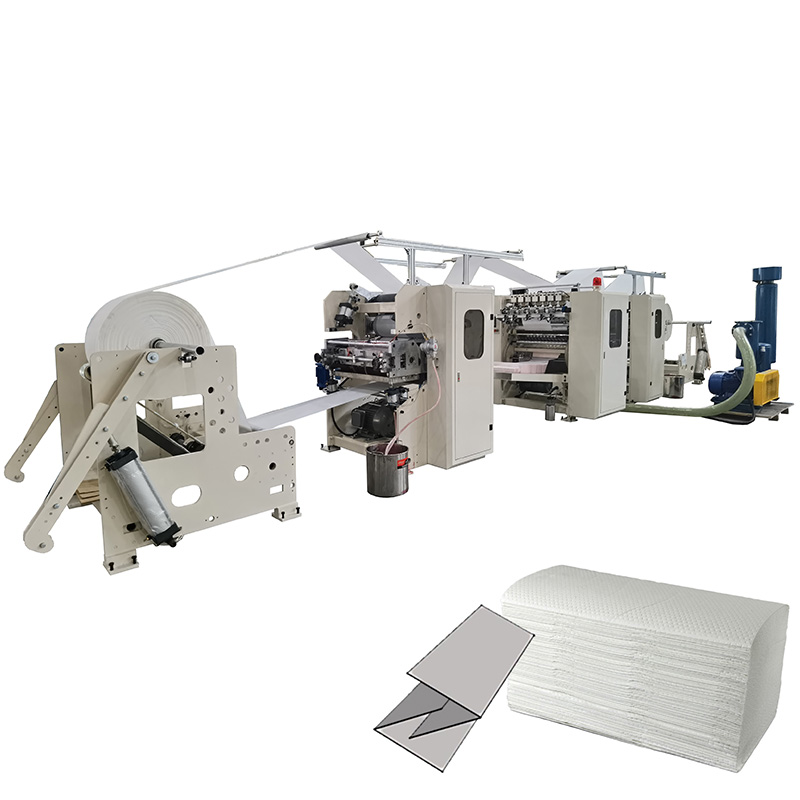

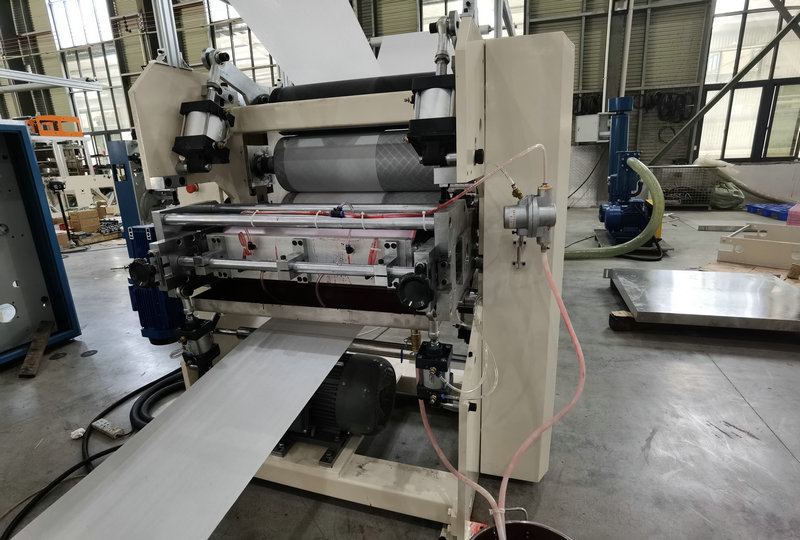

La máquina plegadora de papel para toallas de mano con laminación en V y pegamento está diseñada para convertir bobinas madre de papel tisú en toallas de mano plegadas en V, con la opción de unir dos capas mediante laminación con pegamento. Es un equipo de conversión que combina desenrollado, estampado, plegado por vacío, corte y conteo en una sola línea, y que se integra con el sistema neumático y el compresor de aire del comprador.
El equipo trabaja con papel tisú de una sola capa en un rango de gramaje de 33 a 45 g/m². La bobina madre se desenrolla con velocidad variable para adaptarse al nivel de tensión de la base, y el plegado se realiza por adsorción al vacío. El estampado de acero a caucho, con rodillos de acero recubiertos de cromo duro, define el relieve del producto final. Para la laminación de dos capas, la unidad de encolado automático une ambas hojas antes del plegado.
El flujo de conversión sigue esta secuencia:
El compresor de aire debe ser proporcionado por el comprador. La configuración final de la máquina, incluidos los parámetros de producción y las dimensiones, se confirma en la ficha técnica y en la cotización.
La velocidad de funcionamiento indicada para este modelo es de 60 a 100 m/min. El estampado se realiza con unidad de acero a acero, y el rango de adaptación del papel base es de 33 a 45 g/m² en una sola capa. Para la laminación de pegamento de dos capas, la configuración debe solicitarse expresamente. Los valores confirmados de ancho de bobina madre, diámetro de bobina, tamaño abierto y doblado, potencia y demás parámetros eléctricos se detallan en la ficha de especificaciones técnicas del producto.

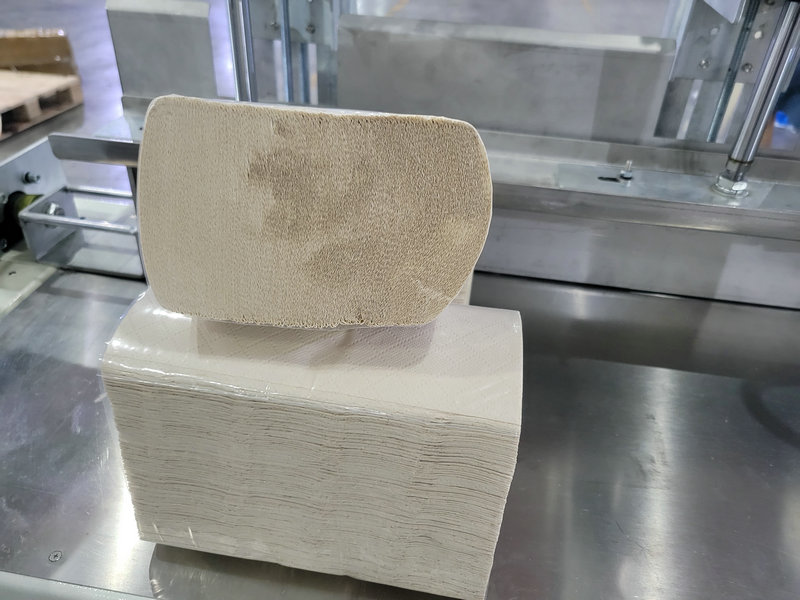

Las toallas de mano plegadas en V con laminación y pegamento se utilizan en entornos de higiene y limpieza profesional, como hoteles, restaurantes, hospitales, oficinas y áreas de servicio. El plegado en V facilita la extracción individual y el apilado en dispensadores. La laminación de dos capas aporta mayor cuerpo y resistencia al secado de manos, mientras que el estampado define la presentación visual del producto.
El equipo trabaja con papel tisú de una sola capa en un rango de 33 a 45 g/m². Para la laminación de dos capas con pegamento, la configuración debe confirmarse con el proveedor.
No. El compresor de aire debe ser proporcionado por el comprador. El sistema neumático de la máquina funciona con presiones de aire ajustables.
El plegado se realiza por adsorción al vacío y el corte con cuchillas de tornillo. El rango de ancho de producto permite adaptar el formato final; los ajustes concretos de cambio de formato se explican durante la puesta en marcha y se detallan en el manual de operación.
La máquina incorpora un sensor de rotura de papel y una función de parada automática por bobinado roto. Además, cuenta con separación neumática automática del papel roto para facilitar la recuperación del material.
Para recibir una cotización ajustada a su producción, indique el ancho de bobina madre disponible, el gramaje del papel, si requiere laminación de dos capas con pegamento y el formato de toalla de mano que desea comercializar. Puede consultar el catálogo de máquinas para toallas de mano y revisar el modelo de plegado en V con laminación de pegamento para comparar configuraciones.
Catálogo de máquinas para toallas de mano | Máquina plegadora de toallas de mano V-fold con laminación de pegamento
| Designación | Especificación |
|---|---|
| Ancho máximo de bobina madre | 400-1500mm |
| Gramaje del papel | 20~24g/m² |
| Diámetro de bobina madre de papel | Φ1200mm estándar, salvo especificación contraria |
| Cantidad de soportes de desenrollado | 4 soportes |
| Diámetro del núcleo interior de bobina madre | Φ3" (76,2mm) estándar, salvo especificación contraria |
| Configuración de datos | HMI |
| Controlador programable | PLC |
| Velocidad de funcionamiento | 60-100m/min |
| Tamaño abierto | 200×(130-210)mm |
| Tamaño doblado | 100×(130-210)mm |
| Potencia | 5,5kW, 380V 50Hz, 3 fases |
| Transmisión mecánica | Transmisión por caja de cambios sin escalones |
| Ventilador de vacío | 15kW (380V 50Hz) |
| Conteo | Conteo electrónico |
| Unidad de grabado en relieve | 4 juegos de acero sobre caucho (acero sobre acero, acero sobre lana se pueden seleccionar bajo pedido) |
| Dimensiones (L×An×Al) | 9×2×1,9m |
| Peso | 8,0T |
