Precio:
Negociable
Modelo:
XY-AI-500
Potencia:
15KW 380V 50HZ Trifásico
Aplicación:
Máquina cortadora de sierra de cinta para rollos de toallas de papel Maxi
Peso:
2.5 toneladas
Salida:
rollo de toalla de papel maxi
Dimensiones del embalaje:
6580*2800*2100mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-TQ-B Automatic Toilet Paper Kitchen Towel Maxi Roll Rewinding Machine

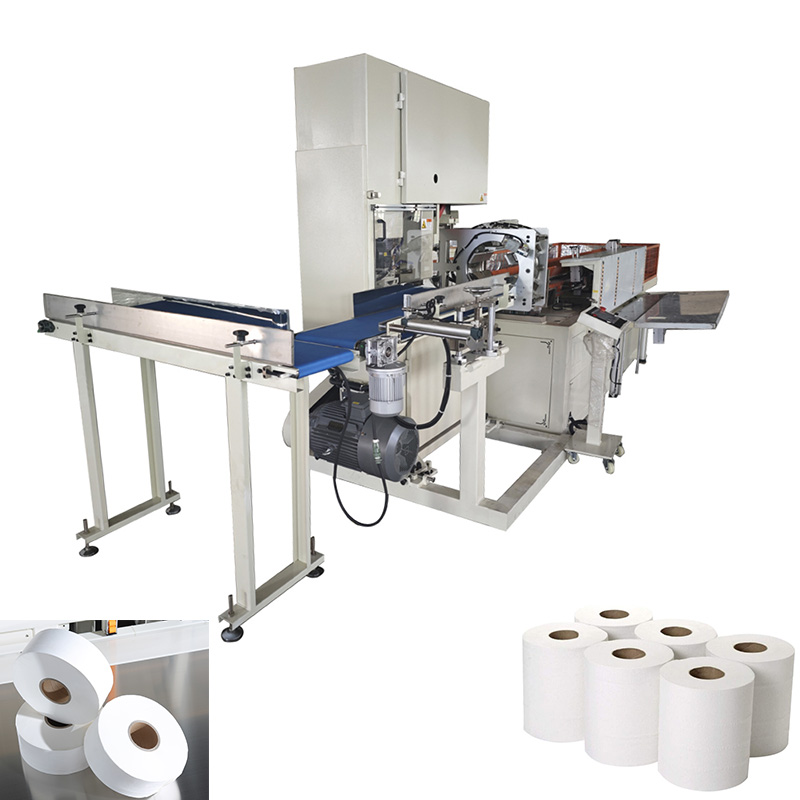

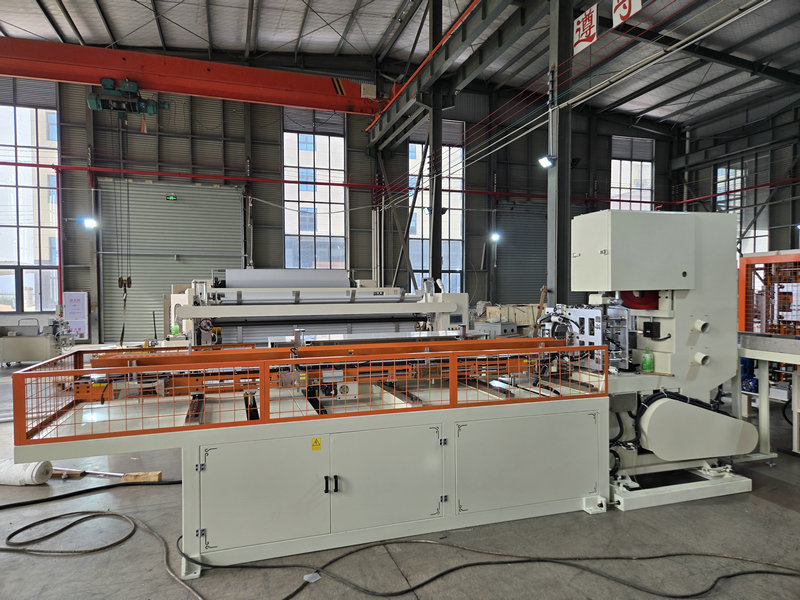

La máquina cortadora de sierra de cinta de papel en rollo maxi completamente automática está diseñada para transformar bobinas madre de gran diámetro en troncos de longitud fija con tolerancia controlada. Su enfoque técnico combina un sistema de afilado inteligente, gestión integrada del polvo de esmerilado y un accionamiento servo que mantiene la repetibilidad del corte durante turnos continuos. Es una solución orientada a fábricas que necesitan estabilidad dimensional en el corte de rollos maxi, no solo velocidad punta.

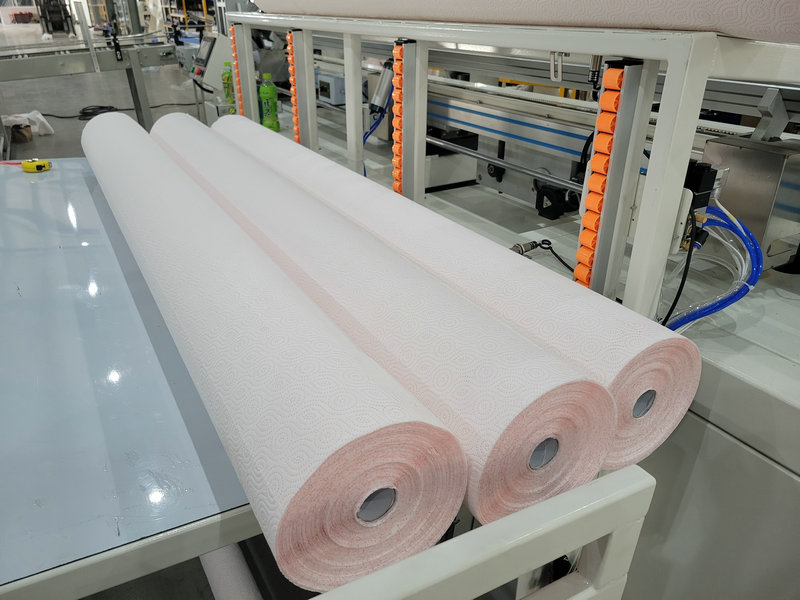

El equipo trabaja sobre rollos de papel ya rebobinados, con un rango de diámetro de φ150 a 350 mm y un ancho de papel base aplicable de 1200 a 2850 mm. El corte se realiza mediante sierra de cinta con hoja importada alemana de 6390 × 90 × 1,2 mm, lo que permite seccionar el tronco sin deformar el bobinado. La longitud de corte es ajustable entre 70 y 500 mm, con una tolerancia de ±1 mm, y el recorte de cabeza y cola no supera los 30 mm. La velocidad de corte se regula entre 10 y 40 cortes por minuto según el diámetro y la densidad del rollo.
El afilado se gestiona desde la interfaz hombre-máquina e integra una muela abrasiva motorizada. La estrategia de afilado tridimensional permite ajuste de ángulo, entrada y salida con alimentación automática, además de un ciclo de afilado configurable. El ángulo de la hoja se regula entre 20 y 30°. Según la configuración del fabricante, este esquema prolonga la vida útil de la cuchilla y de la muela en comparación con procesos convencionales, y mantiene la aspereza del filo durante más ciclos.
El polvo generado durante el esmerilado se capta mediante un sistema de filtración de dos etapas con separación ciclónica de presión negativa y cartucho. La aspiración se inicia y detiene de forma vinculada al proceso de afilado, lo que evita consumo innecesario. Como medida de seguridad, el equipo incorpora un parachispas con tanque de agua de acero inoxidable 201.
La configuración eléctrica incluye motor principal servo de giro de 3,8 kW, motor servo de empuje de 1 kW, motor principal de sierra de cinta de 15 kW y motor de descarga de 0,37 kW. El consumo de energía indicado es de 10 kW. El requerimiento de aire comprimido es de 0,6 MPa ±10 %. Estos valores corresponden a la configuración confirmada y deben verificarse con la tensión y frecuencia disponibles en planta antes de la cotización.
| Criterio de selección | Dato a confirmar con el proveedor |
|---|---|
| Diámetro del rollo maxi a cortar | Confirmar si está dentro del rango φ150–350 mm |
| Ancho de papel base | Verificar si la bobina madre entra en el rango 1200–2850 mm |
| Longitud de tronco requerida | Definir el valor dentro del rango 70–500 mm |
| Alimentación eléctrica de planta | Confirmar tensión, frecuencia y capacidad disponible |
| Red de aire comprimido | Verificar suministro estable a 0,6 MPa ±10 % |
| Integración con línea existente | Revisar altura de descarga y flujo de troncos hacia el embalaje |

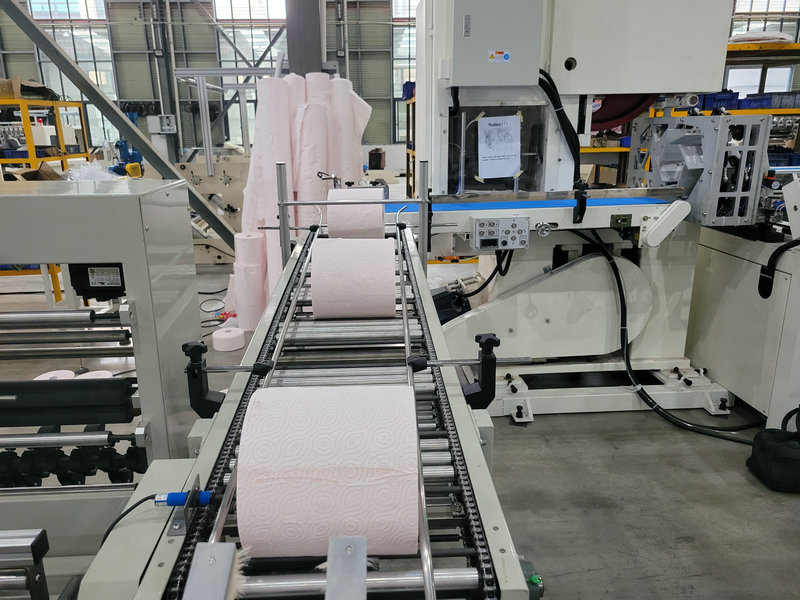

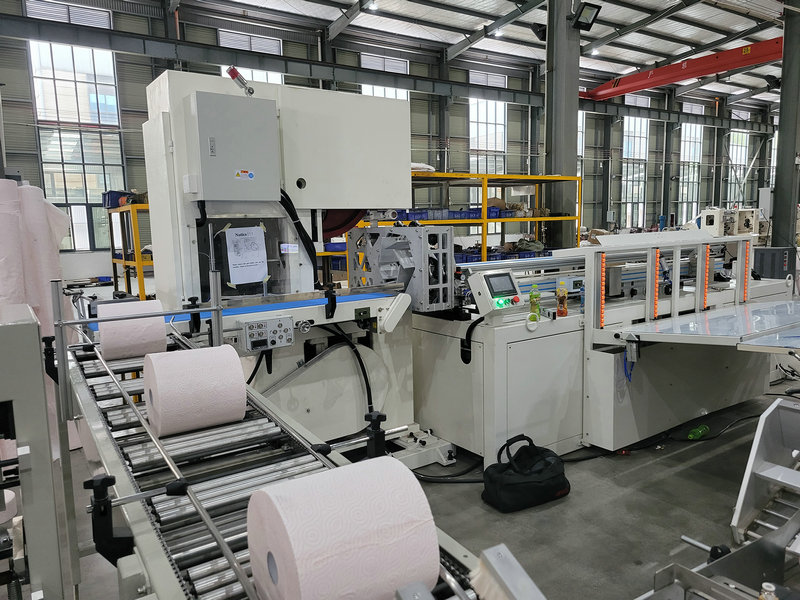

Esta cortadora se integra habitualmente después de la rebobinadora de rollos maxi y antes del sistema de embalaje. El operador carga el tronco rebobinado, la máquina lo posiciona, ejecuta el corte a la longitud programada y descarga los troncos listos para enfardar. El cambio de formato se realiza desde la HMI ajustando la longitud de corte y el ciclo de afilado, sin necesidad de cambiar la hoja para cada medida dentro del rango admitido. Para líneas completas, conviene revisar la compatibilidad con la rebobinadora y el embalaje antes de cerrar la configuración.
El rango indicado es de φ150 a 350 mm. Si el rollo supera ese diámetro, se debe consultar una configuración alternativa con el proveedor.
Sí, el modo de corte de longitud fija admite ajuste entre 70 y 500 mm desde la HMI, con tolerancia de ±1 mm.
Mediante filtración de dos etapas con separación ciclónica de presión negativa y cartucho, con aspiración vinculada al ciclo de afilado.
Diámetro y ancho de la bobina madre, longitud de tronco requerida, capacidad de producción prevista, tensión y frecuencia de planta, y si la máquina se integrará en una línea existente.
Para comparar esta cortadora con el resto de la línea de conversión, puede consultar el catálogo de máquinas de papel tissue y revisar la cortadora de sierra de cinta para rollos maxi dentro de la misma familia de producto.
Indique el diámetro y ancho de su bobina madre, la longitud de tronco deseada y las condiciones eléctricas de su planta. Con esos datos se puede confirmar la configuración, el consumo y la integración con su línea actual. También puede solicitar el catálogo de producto para revisar el resto de equipos de conversión y embalaje.
Equipado con una pantalla táctil de nivel industrial, cuenta con una interfaz gráfica hombre-máquina (GUI) y un módulo de cálculo de parámetros inteligente integrado. El sistema cuenta con un asistente de configuración de parámetros incorporado, admite administración de menús de varios niveles e implementa un modo de operación de interfaz hombre-máquina (MMI).
2. Mecanismo de operación de seguridad
The machine utilizes a fully automated, unmanned operation process, equipped with a loop safety protection system (including an E-stop device), and employs safety interlocks through PLC logic control. La unidad de afilado está equipada con un protector de seguridad independiente, detección de anomalías en la cuchilla y detección de capacidad restante de la cuchilla, lo que reduce significativamente los riesgos de seguridad asociados con la intervención manual tradicional.
