Línea automática de plegado N y embalaje en papel Kraft y película de PE para toallas de mano

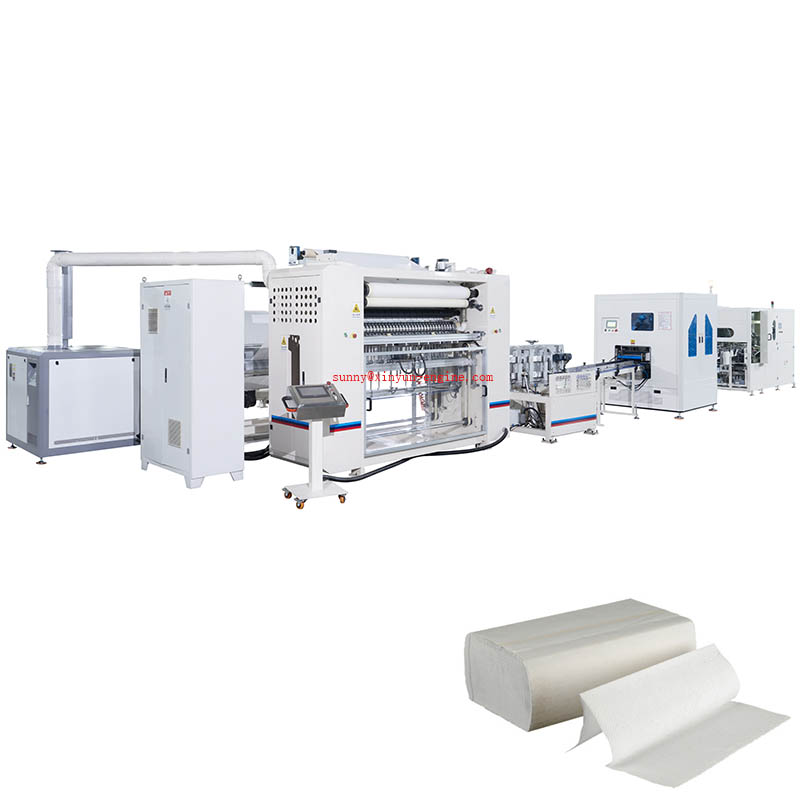

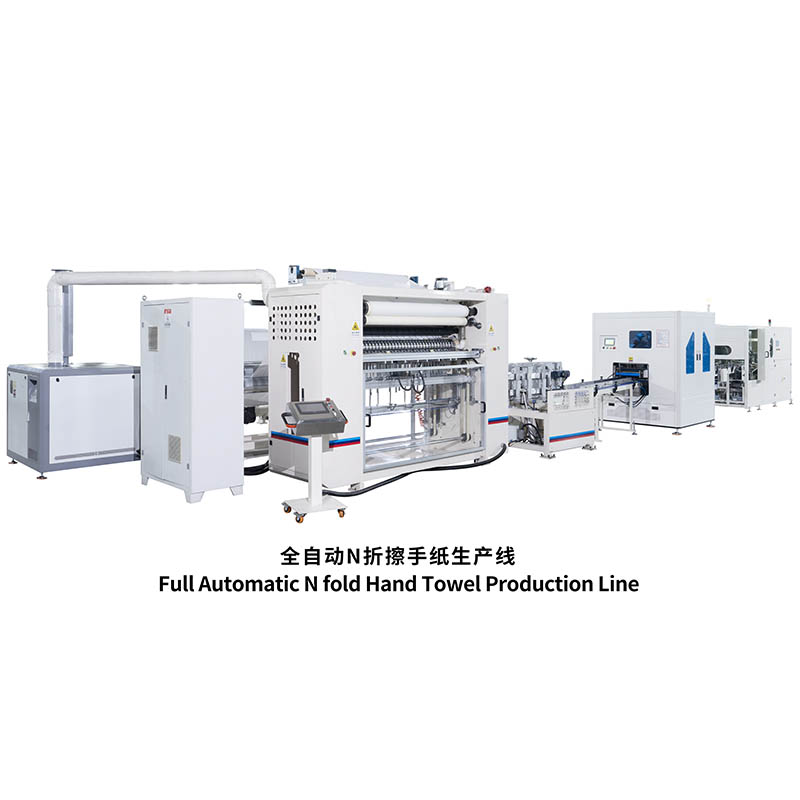

Esta línea reúne tres módulos que trabajan en secuencia: la plegadora de toallas de mano con pliegue N y transferencia automática, la cortadora de sierra para troncos y la empacadora automática en papel Kraft o película de PE. El resultado es un paquete de toalla de mano plegada en N, cortado a la longitud final y embolsado de forma continua, sin manipulación manual entre etapas. Para el comprador que ya vende toallas plegadas y quiere cerrar el ciclo de conversión y embalaje en una sola instalación, esta configuración evita el traslado de troncos entre máquinas y reduce la dependencia de operarios en la línea.

Materiales y proceso de conversión

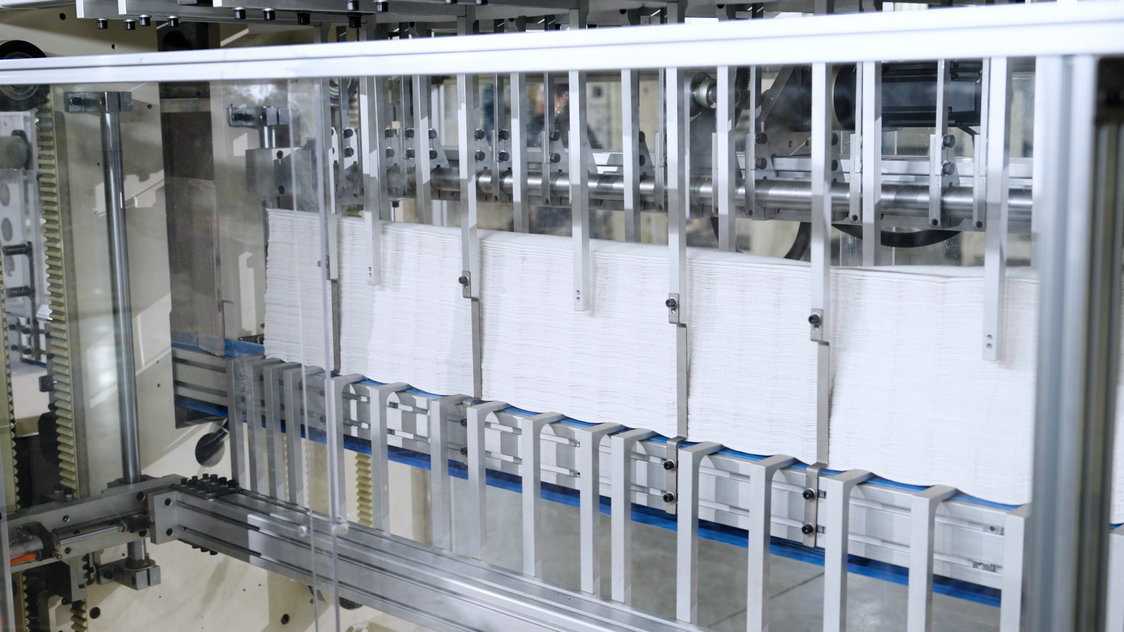

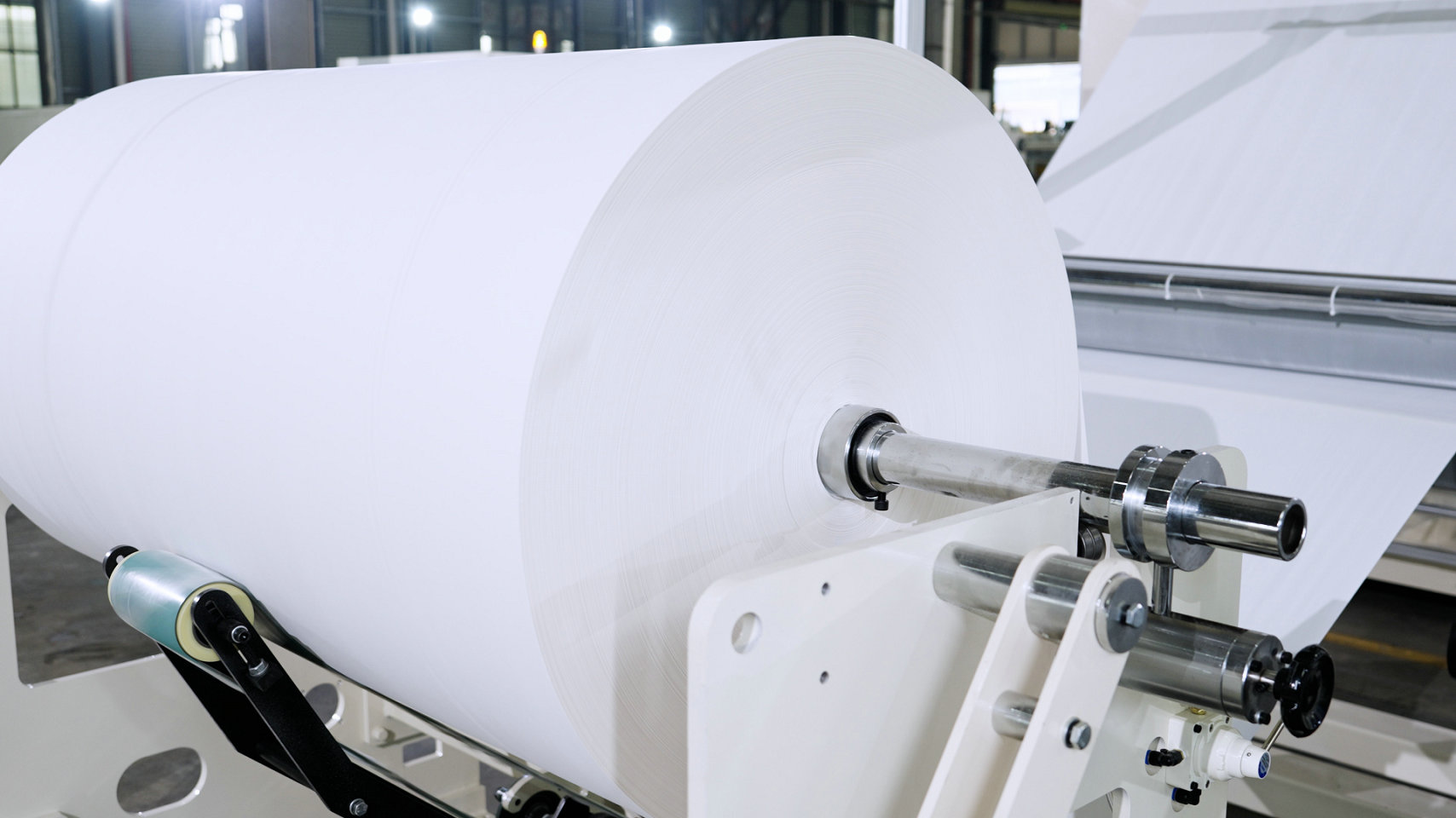

La línea parte de bobinas madre de papel tissue con núcleo de 76,2 mm y un ancho máximo de 1500 mm. El diámetro de bobina admitido es de hasta 1500 mm, lo que condiciona la frecuencia de cambio de rollo y el espacio de almacenamiento previo a la plegadora. El papel entra en la plegadora, donde un juego completo de estampado acero-acero marca el relieve y el sistema de transferencia automática entrega el producto plegado de forma continua.

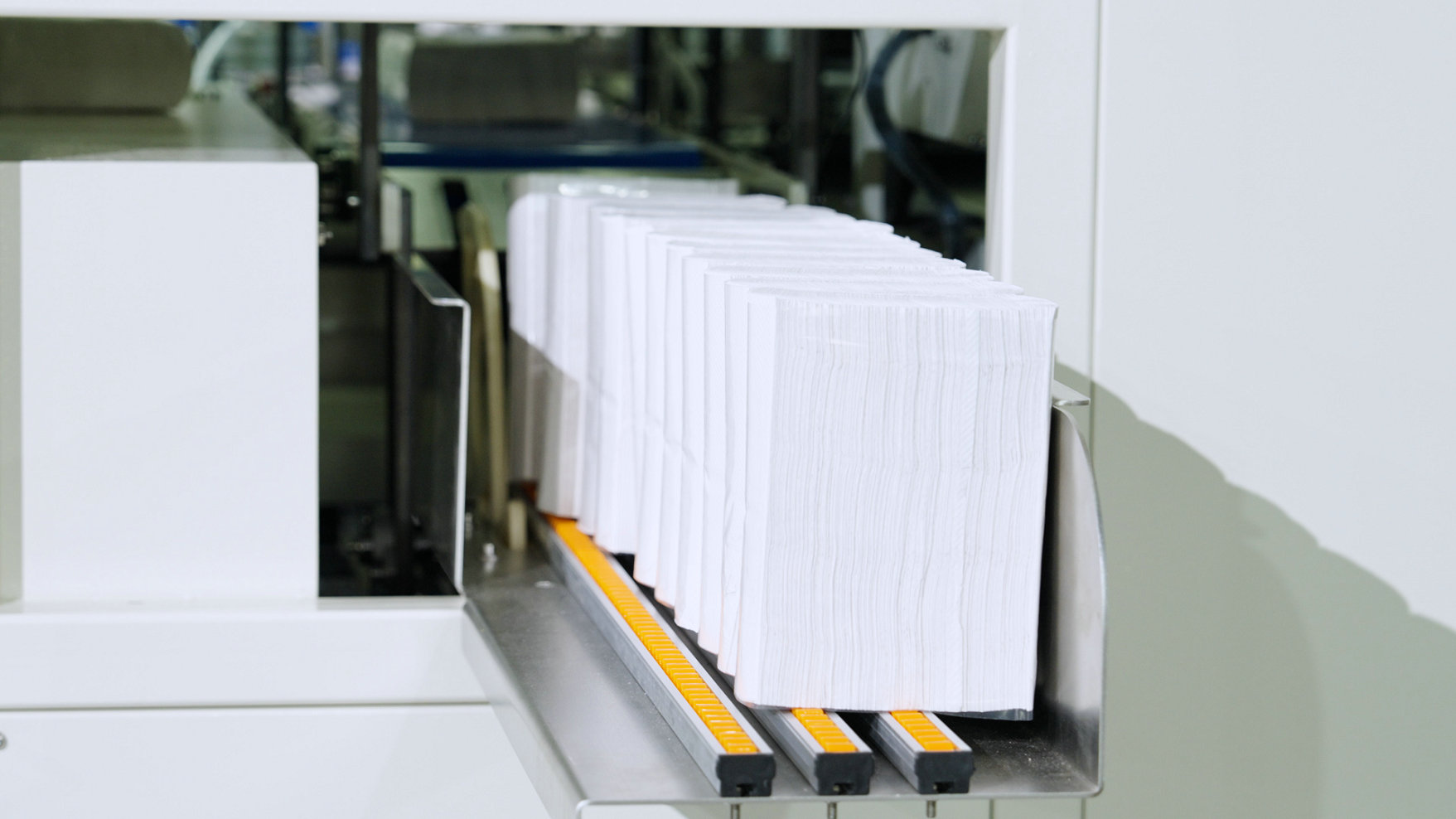

El producto desplegado de referencia es de 210 × 210 mm y el plegado final de 210 × 70 mm. Otros tamaños de producto deben especificarse al confirmar el pedido, ya que afectan al utillaje de plegado y a los ajustes de la cortadora. La cortadora de sierra recibe el tronco y lo corta a longitudes de 120 a 300 mm, con alturas de corte de 80 a 105 mm y anchos de 180 a 400 mm, de modo que el formato final del paquete queda definido por la combinación de plegado y corte.

Configuración de los módulos y parámetros confirmados

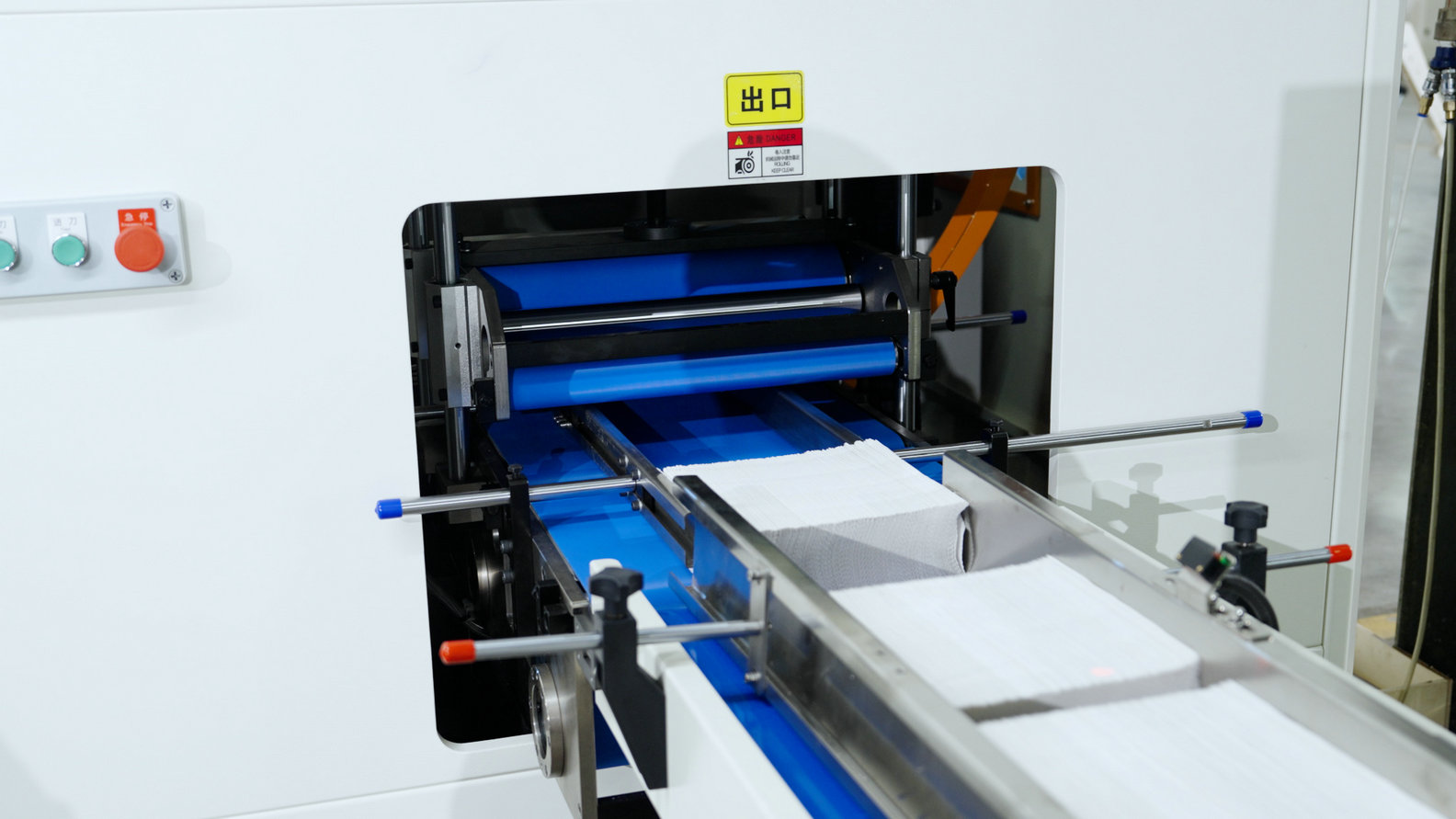

La plegadora XY-BT-288 trabaja en un rango de 0 a 140 m/min e incorpora el juego de estampado acero-acero y el sistema de transferencia automática. La cortadora de sierra XY-GU-281 opera entre 30 y 100 cortes por minuto. La empacadora XY-BT-298 cierra el ciclo con una velocidad de 0 a 30 bolsas por minuto y admite un ancho de película desde 110 mm. Los valores de velocidad son rangos de trabajo de catálogo; la producción estable depende del gramaje del papel, del formato y de la sincronización entre módulos, por lo que conviene validarla con una prueba de material.

La potencia instalada de la plegadora es de 47 kW a 380 V, 50 Hz trifásico, y la de la cortadora de 7,5 kW en las mismas condiciones. La línea requiere una acometida trifásica estable y un layout que respete las dimensiones de cada módulo: la plegadora ocupa 5700 × 7850 × 1900 mm y pesa 6 t, mientras que la cortadora mide 1960 × 1840 × 1950 mm y pesa 1000 kg. La empacadora se integra aguas abajo; su huella y su consumo deben confirmarse con el proveedor según la configuración de bolsa elegida.

Aplicaciones y decisión de compra

Esta configuración encaja en plantas que fabrican toallas de mano plegadas en N para canal HORECA, higiene profesional y distribución. El embalaje en papel Kraft responde a la demanda de envases reciclables, mientras que la película de PE sigue siendo la opción para paquetes que necesitan barrera frente a humedad o mayor resistencia al transporte. La elección entre ambos materiales afecta al módulo de embalaje y al tipo de bobina de envoltura, no al plegado ni al corte.

Antes de cerrar la configuración conviene definir el formato desplegado y plegado, el gramaje del papel, el tipo de paquete (número de toallas por bolsa), el material de envoltura y el layout disponible en planta. Estos datos determinan el utillaje, la sincronización de velocidades y las condiciones de instalación.

Preguntas frecuentes del comprador

¿Qué ancho de bobina madre admite la línea?

La plegadora admite un ancho máximo de 1500 mm y un diámetro de bobina de hasta 1500 mm, con núcleo de 76,2 mm. La cortadora trabaja con troncos de 1500 mm de longitud.

¿Se puede cambiar el tamaño del producto final?

Sí, pero el tamaño desplegado de referencia es 210 × 210 mm y el plegado 210 × 70 mm. Otros formatos deben especificarse porque implican cambios de utillaje y ajustes de corte.

¿La velocidad indicada es producción estable?

Los valores de 0 a 140 m/min en la plegadora, 30 a 100 cortes/min en la cortadora y 0 a 30 bolsas/min en la empacadora son rangos de catálogo. La producción estable depende del papel, del formato y de la sincronización, y conviene verificarla con una prueba de material.

¿Qué necesito para preparar la instalación?

Acometida trifásica de 380 V, 50 Hz, espacio para los tres módulos según sus dimensiones y peso, y definición previa del formato, material de envoltura y composición del paquete.

Consulta y siguiente paso

Para recibir una propuesta ajustada, indique el formato desplegado y plegado, el gramaje del papel, el material de envoltura (papel Kraft o película de PE), el número de toallas por bolsa y las dimensiones disponibles en planta. Con esos datos se puede confirmar la configuración de los módulos, el utillaje y las condiciones de instalación. Puede revisar el catálogo de máquinas para toallas de mano y consultar cómo se integra el embalaje en papel Kraft en máquinas de toallas de mano totalmente automáticas.
