Precio:
Negociable
Modelo:
XY-BT-298
Potencia:
7.26KW 380V 50HZ Trifásico
Aplicación:
Máquina empacadora de pañuelos faciales
Peso:
3 toneladas
Salida:
pañuelo facial
Dimensiones del embalaje:
3560*5885*1925mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-GU-27 Low Cost Semi Automatic Napkin Tissue Packing Machine

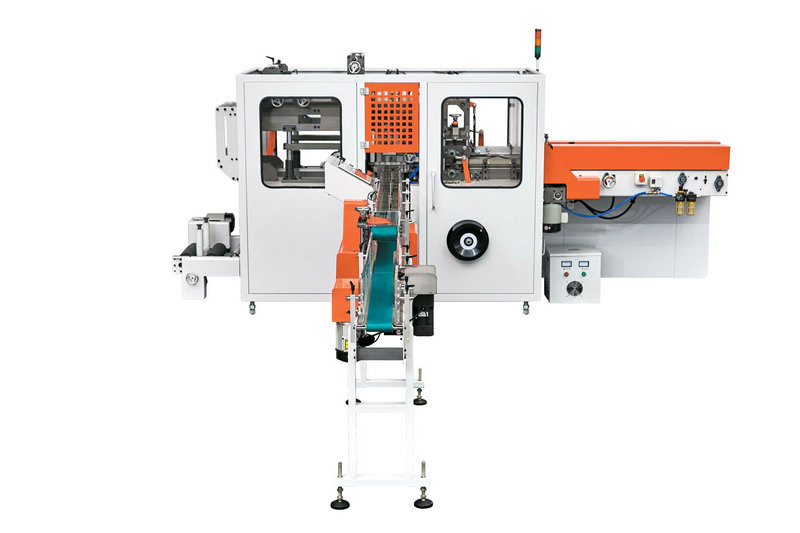

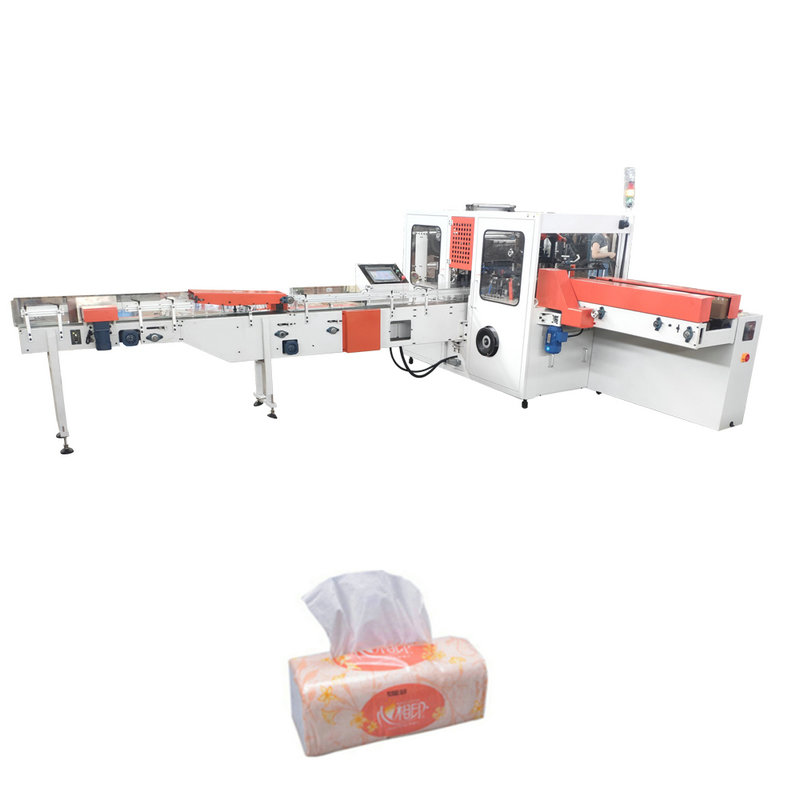

La empaquetadora automática de bolsas de pañuelos faciales está diseñada para el embalaje tridimensional de pañuelos faciales y servilletas de papel ya plegados. Trabaja con producto terminado que llega desde la plegadora y forma la bolsa flexible final, por lo que su función dentro de la línea es cerrar el ciclo de conversión antes del encajado o del paletizado. Si el proyecto incluye también el plegado y corte, conviene revisar la máquina de servilletas de papel como etapa previa y confirmar que el formato de salida coincide con el rango de embalaje de esta unidad.
El equipo alimenta el producto plegado de forma automática, lo agrupa, lo introduce en la película y realiza el sellado y corte para obtener la bolsa tridimensional. La película de embalaje admitida incluye CPP, PE, OPP/CPP, PT/PE y otras películas selladas por ambos lados. El sistema de alimentación incorpora seguimiento fotoeléctrico auxiliar y control anti-vacío, de modo que la máquina detiene la aplicación de película cuando no hay producto presente.
Las cortadoras de película y de línea de puntos utilizan cuchillas giratorias accionadas por resorte e impulsadas por servomotor; se desactivan cuando no hay material, lo que prolonga su vida útil. El mecanismo de presión del paquete con giro hacia atrás simplifica el ajuste y contribuye a un resultado de embalaje estable y presentable.
La estructura es de tipo caja combinada, con diseño abierto tanto en el sistema de energía como en el de embalaje para facilitar el ajuste y el mantenimiento. La interfaz hombre-máquina calcula automáticamente la posición inicial tras introducir los parámetros de embalaje y permite guardar la configuración, lo que agiliza los cambios de formato y reduce el tiempo de cambio. Un volante electrónico sustituye al mecánico para un control más preciso.
La máquina incorpora además ajuste automático de la tensión de la película, función de parada automática de la aplicación de película (sin papel, sin película aplicada) y alarma cuando el papel de alimentación es demasiado largo o insuficiente, lo que evita daños mecánicos y reduce el desperdicio de película y de producto. La impresora de cinta es opcional y se ofrece como estándar según configuración.
Los valores confirmados de modelo, dimensiones exteriores, velocidad, tamaño de embalaje, peso, consumo eléctrico y de calefacción, alimentación y película admitida se detallan en la tabla de Especificaciones Técnicas de esta ficha. La velocidad de trabajo real depende de la especificación de embalaje y del formato producido; para una estimación de producción estable conviene indicar el tamaño de bolsa y el tipo de película en la consulta.
| Criterio de selección | Qué revisar | Por qué importa |
|---|---|---|
| Producto a embalar | Pañuelos faciales o servilletas de papel ya plegados | Determina la alimentación y el tipo de bolsa tridimensional |
| Formato de bolsa | Rango de tamaño de embalaje admitido | Define si el formato actual entra sin utillaje adicional |
| Película | CPP, PE, OPP/CPP, PT/PE u otra sellada por ambos lados | Condiciona el sellado y la calidad de la bolsa |
| Integración en línea | Plegadora aguas arriba y encajado aguas abajo | Evita cuellos de botella y ajusta el ritmo de producción |
| Cambio de formato | Frecuencia de cambio y parámetros guardados en HMI | Reduce el tiempo de cambio entre referencias |
Está prevista para el embalaje tridimensional de pañuelos faciales y servilletas de papel. El rango de tamaño de embalaje admitido figura en la tabla de Especificaciones Técnicas; si el formato supera ese rango, conviene consultarlo antes de confirmar el pedido.

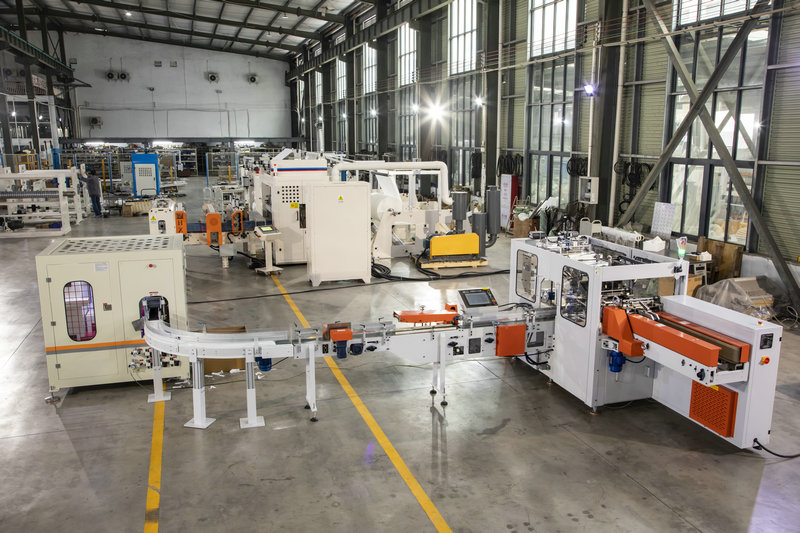

La máquina trabaja con producto plegado procedente de la etapa anterior. Para valorar la integración es necesario conocer el formato de salida de la plegadora y el ritmo de producción previsto. Puede revisar una referencia de línea completa en línea de producción de pañuelos faciales para embalaje en caja y bolsa.
La interfaz permite introducir los parámetros de embalaje, calcular la posición inicial y guardar la configuración, lo que facilita el cambio entre referencias. El tiempo de cambio depende del número de ajustes mecánicos necesarios para cada formato.
Indique el producto a embalar, el tamaño de bolsa terminado, el tipo de película, la velocidad de producción prevista y el grado de integración con la línea existente. Con esos datos se puede confirmar la configuración adecuada y el alcance del suministro.
Para recibir una propuesta ajustada a su planta, envíe el formato de bolsa, el tipo de película y el ritmo de producción requerido. Nuestro equipo puede confirmar la configuración, las condiciones de instalación y los datos de suministro antes de emitir la cotización. También puede consultar el catálogo de máquinas de servilletas de papel para revisar equipos relacionados dentro de la misma familia de conversión.
| Especificaciones Técnicas | Descripción | Observaciones |
|---|---|---|
| Ámbito de aplicación | Pañuelos faciales, toallas de mano, servilletas de papel | - |
| Modo de alimentación del equipo | Totalmente automático ASF | Modo de alimentación flexible inteligente de cinco secciones |
| Velocidad mecánica máxima de diseño | Máx. 100 bolsas/min | Depende de la especificación del embalaje |
| Velocidad de funcionamiento estable máxima | 70 bolsas/min | Depende de la especificación del embalaje |
| Rango de longitud del pañuelo (producto terminado) | 120-210 mm | Tamaños superiores se pueden personalizar |
| Rango de altura del pañuelo (producto terminado) | 40-100 mm | - |
| Rango de anchura del pañuelo (producto terminado) | 90-105 mm | - |
| Piezas de repuesto para cambio de tamaño | 3 juegos | Cantidad de configuración estándar, las especificaciones exactas son definidas por el usuario |
| Dimensiones de la máquina (L×W×H) | 4600×3620×1770 mm | Tamaño estándar |
| Peso de la máquina | Aprox. 3000 kg | - |
| Materiales de embalaje | Película CPP | - |
| Espesor de la película | 0,04-0,055 mm | - |
| Diámetro máximo de la película | 400 mm | Tamaños superiores se pueden personalizar |
| Diámetro del núcleo de la película | 76 mm | De acuerdo con las normas internacionales |
| Anchura máxima de la película | 340 mm | Tamaños superiores se pueden personalizar |
| Compresor de aire | Presión de aire mínima 0,5 MPa | Equipado por el usuario |
| Potencia total de accionamiento | 4,8 kW | Suma de la potencia del motor principal, motor servo y motores de regulación de velocidad |
| Potencia total de calefacción | 4,6 kW | Potencia combinada de calefacción de las partes de sellado lateral |
| Variación de voltaje | ±10% | De acuerdo con las normas internacionales |
| Entrada E/S | 24 VCC | Entrada del circuito de control del sistema eléctrico |
| Salida E/S | 24 VCC | Salida del circuito de control del sistema eléctrico |
| Modo de control de movimiento del equipo | Control servo de tres ejes y control de posición de ejes | Curva de movimiento de levas electrónicas |
| Modo de transmisión principal del equipo | Transmisión por leva mecánica 20CrMnTi + leva electrónica | - |
| Color estándar de la máquina | Gris, color internacional RAL 7032 | Número de color de la tarjeta internacional RAL 7032 |
| Estilo de embalaje | Envoltorio tridimensional | Sellado vertical primero, luego sellado de los dos laterales |
Esta máquina adopta:
1. Sistema de control PLC
2. Servoaccionamientos
3. Convertidor de frecuencia
4. Módulo de temperatura Yudian
5. Pantalla táctil actualizada integrada al centro de control y conducción, con una velocidad de cálculo más rápida, para mejorar en gran medida la precisión y confiabilidad del control.
El nuevo tipo de estructura de clasificación de materiales resuelve el problema de paquetes múltiples y paquetes vacíos para garantizar que la productividad aumente considerablemente, lo que puede reflejar más automatización e inteligencia.
