Precio:
Negociable
Modelo:
XY-BT-288
Potencia:
65KW (depende del ancho del rollo gigante)
Aplicación:
bolsa de plástico N doblar toalla de mano papel
Peso:
12 toneladas (depende del ancho del rollo jumbo)
Salida:
embalaje de bolsas N doblar papel de toalla de mano
Dimensiones del embalaje:
18000*6000*2100mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-OQ-7000 Fully Automatic Transfer Napkin Tissue Machine
Una línea de conversión de toallas de mano plegables N completamente automática no se elige por la velocidad de una sola máquina, sino por cómo encajan el plegado, el corte y el embalaje dentro de la misma secuencia. Esta configuración combina la plegadora de transferencia XY-BT-288, la cortadora de alta velocidad XY-GU-281 y la embolsadora automática XY-BT-298, de modo que el rollo gigante entra en la línea y sale como paquete sellado y codificado, con intervención manual limitada a la alimentación del papel.

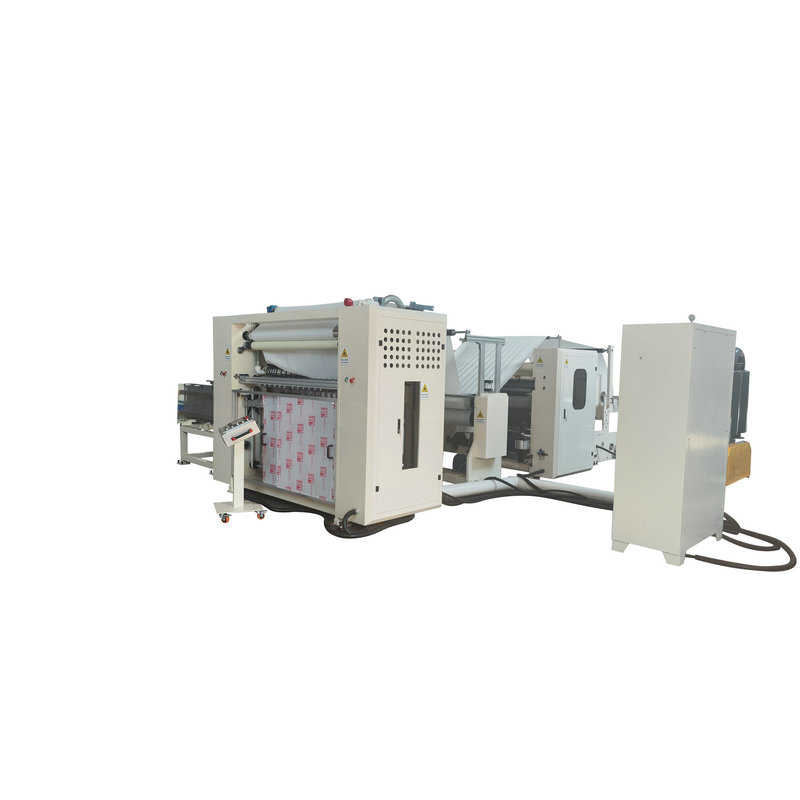

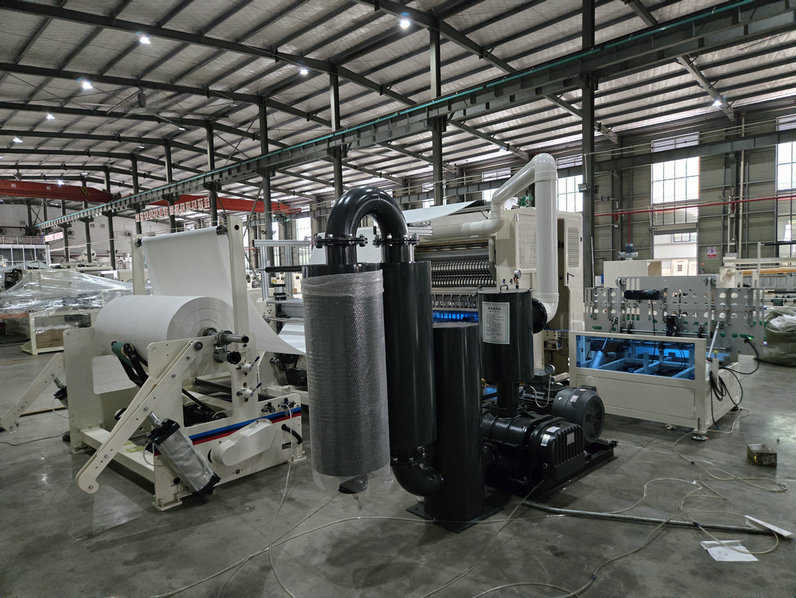

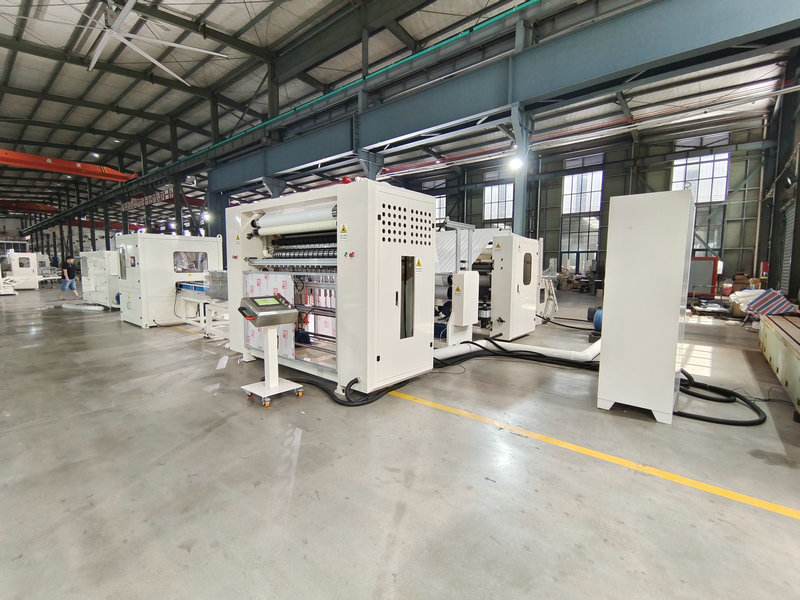

La plegadora trabaja con plegado al vacío y plegado escalonado. El conteo se realiza mediante cálculo servo de alta resolución, lo que permite agrupar las toallas con precisión antes de pasar a la siguiente etapa. El rango de papel admitido es de una sola capa entre 38 y 44 g/m².
La estructura se apoya en un panel de 40 mm de espesor. Los rodillos plegables reciben templado y mecanizado con orificios profundos de alta precisión, y se equilibran dinámicamente en grado G3.2 para sostener la precisión de plegado a alta velocidad. El rodillo de corte incorpora tres cuchillas distribuidas uniformemente y orificios de aspiración junto a cada cuchilla para sujetar el papel cortado; el rodillo de plegado cuenta con cuatro inserciones de papel y cuatro ranuras en V por rodillo, con aspiración regular junto a cada elemento. La separación entre rodillos de plegado es de 0,3 mm, valor que varía según el grosor cuando se trabaja con papel compuesto.
La alimentación de papel es manual y utiliza un rodillo de tracción en forma de S con correas de polea cónicas para ajustar la tensión en las zonas de alimentación y rotura. La instalación de los conductos de vacío en el sitio corresponde al comprador.

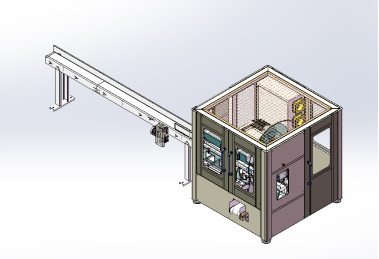

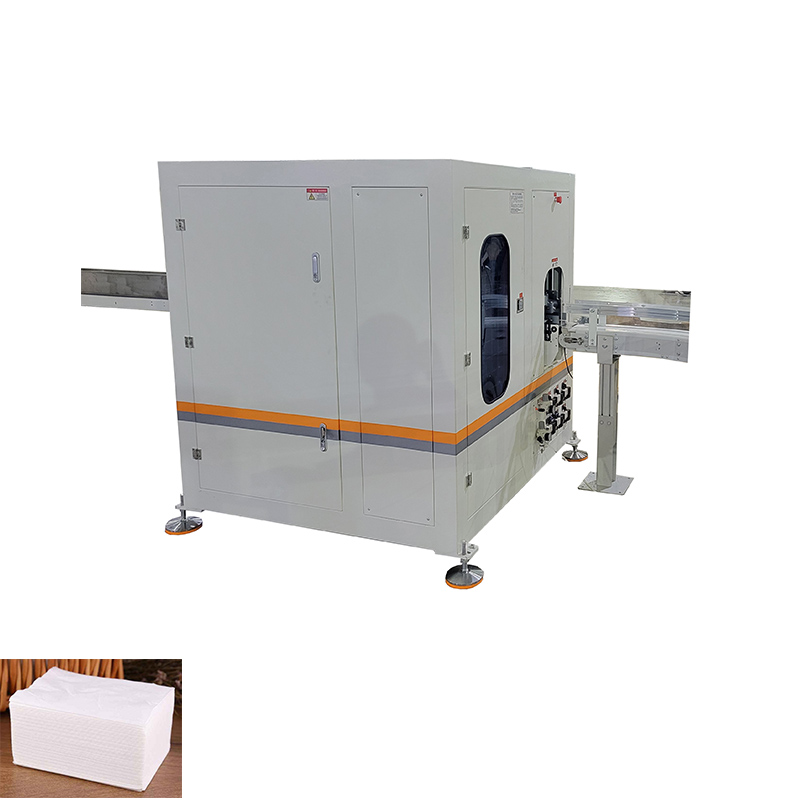

La cortadora está diseñada para el corte automático y continuo de toallas de mano ya plegadas. El diseño emplea tecnología electrónica y servoaccionamiento dual, lo que mejora la estabilidad del corte y permite una eliminación de residuos rápida y flexible.
La correa de distribución antiestática evita que el papel se adhiera a la correa, lo que se traduce en mayor precisión de transporte y mejor calidad de corte frente a correas tradicionales. El sistema de alimentación, exclusivo de esta máquina, se mueve de forma intermitente con control segmentado de las secciones delantera y trasera para un control preciso de la longitud de corte. El mecanismo de corte utiliza un portacuchillas circular giratorio y oscilante, y el sistema automático de afilado mantiene la cuchilla circular con avance automático de la muela y parámetros ajustables desde la pantalla táctil.

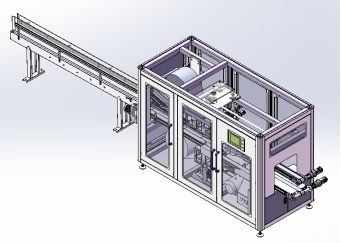

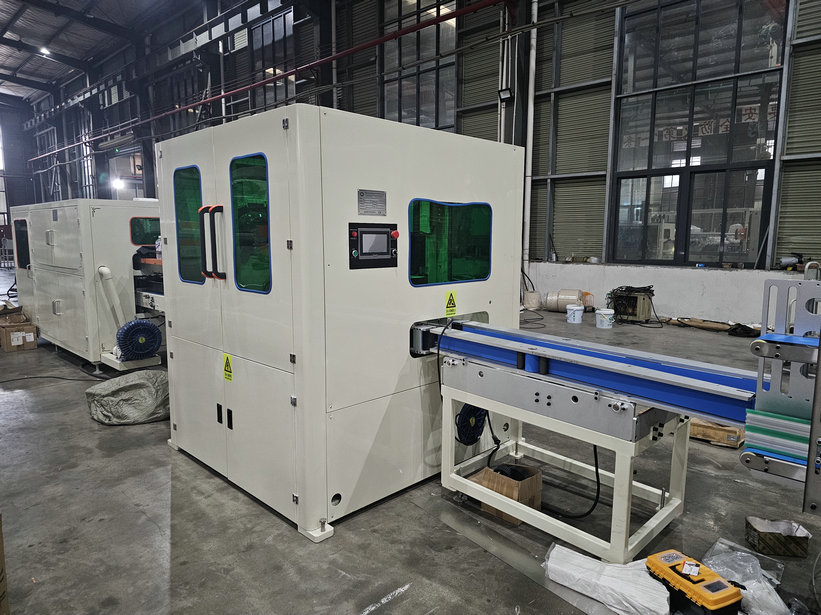

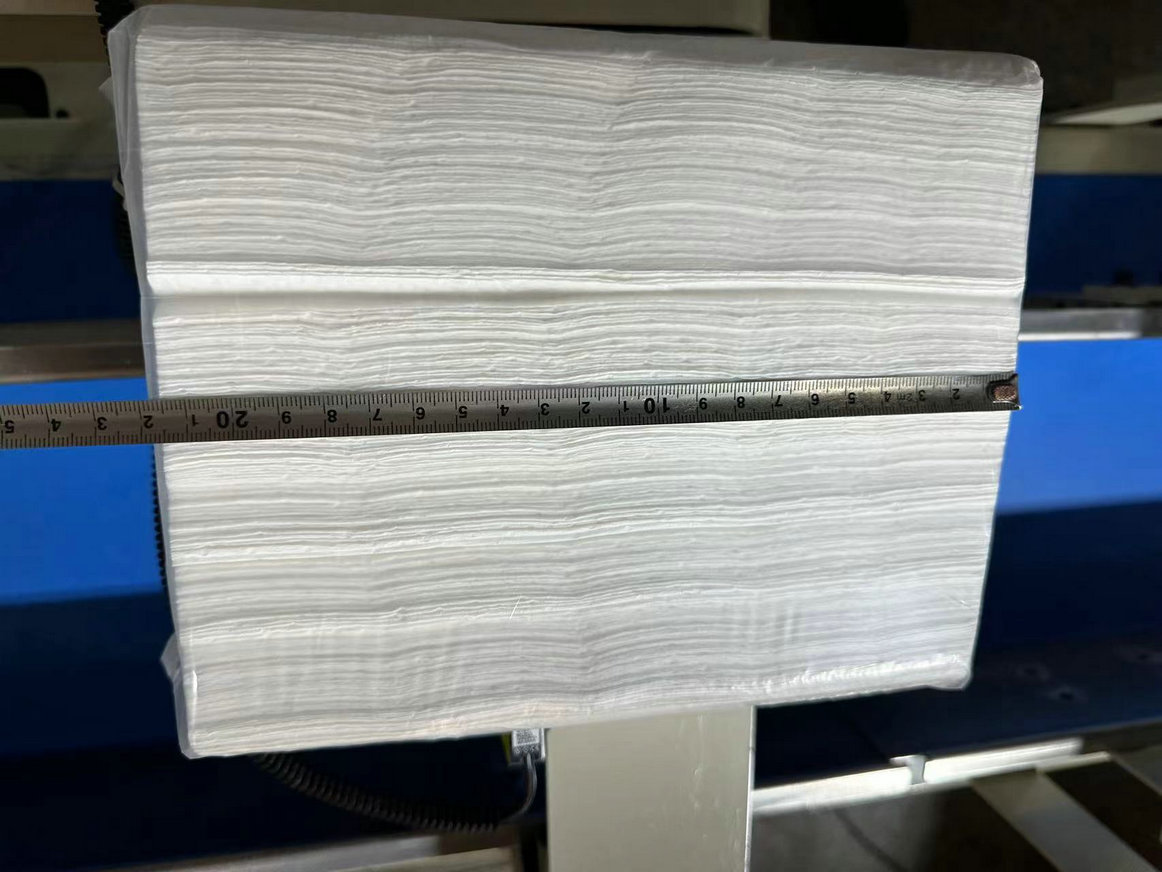

La embolsadora utiliza PLC y servomotor como unidades de control y accionamiento, y cubre de forma totalmente automatizada el transporte de la toalla, la separación de materiales, la alimentación de película, la fabricación y apertura de bolsas, el embolsado, el sellado y la codificación de fechas.
El sellado emplea un diseño de molde de presión negativa para lograr un acabado presentable. La pantalla táctil concentra la configuración y el funcionamiento, y el sistema de seguimiento de fallas identifica y muestra en pantalla la causa y la ubicación de la avería para facilitar el mantenimiento. El sistema de monitoreo detecta la presencia de bolsa y producto para evitar ciclos sin bolsa o sin producto, expulsa automáticamente las bolsas con forma anormal, detiene la máquina si la apertura de la bolsa es anormal y expulsa las bolsas cuando un atasco impide la apertura. La velocidad de embalaje es ajustable. El control de temperatura usa calentamiento instantáneo con cable calefactor y modo de control de CA, lo que aporta adaptabilidad a las condiciones de la bolsa y ayuda a prevenir sellos falsos.
Antes de definir la configuración conviene revisar estos puntos con el proveedor, ya que condicionan el formato final y la integración de la línea:
Los valores confirmados de velocidad, potencia, dimensiones y peso de cada módulo se detallan en la ficha de especificaciones técnicas de esta página; la configuración final se confirma con el proveedor según el formato y el material de trabajo.
| Decisión de configuración | Qué conviene aclarar con el proveedor |
|---|---|
| Formato de la toalla | Medida desplegada y plegada distinta de la referencia base, para confirmar utillajes y ajustes. |
| Calidad del papel | Gramaje de una sola capa y uso de papel compuesto, que afecta la separación entre rodillos de plegado. |
| Suministro de rollo gigante | Diámetro, ancho máximo y diámetro de núcleo disponibles en su almacén. |
| Preparación de planta | Instalación de conductos de vacío y espacio para la alimentación manual de papel. |
| Presentación final | Película, formato de bolsa y codificación de fechas requeridos por su mercado. |

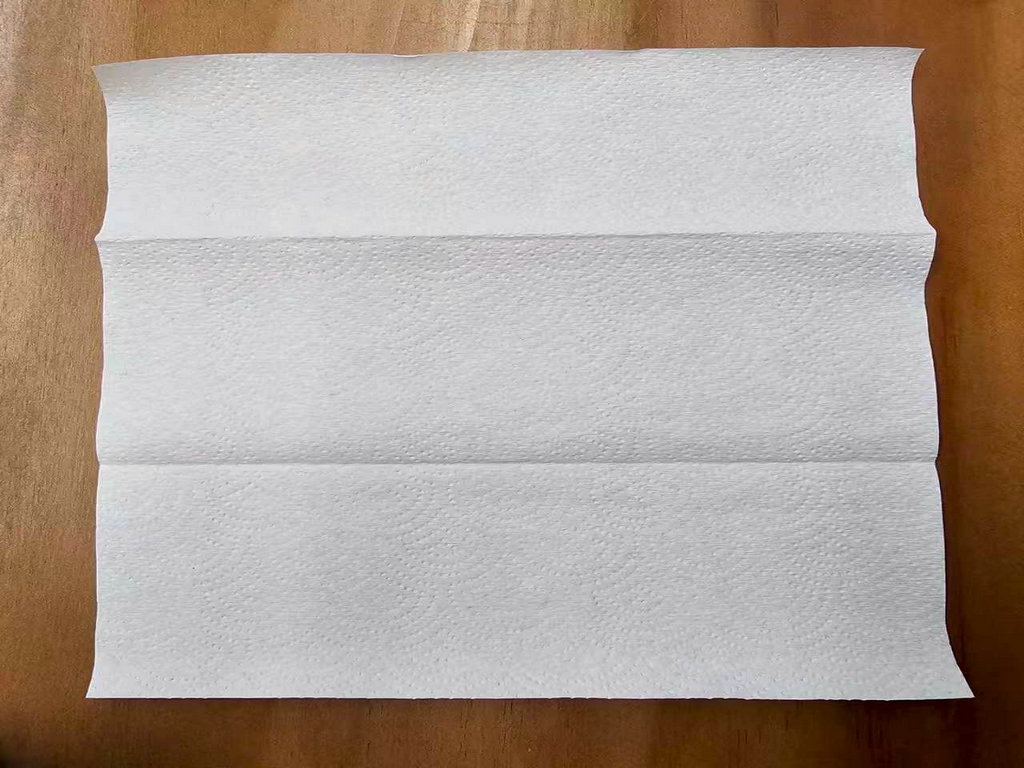

El tamaño desplegado de 210 × 210 mm y el plegado de 210 × 70 mm son la referencia de la máquina. Para otras medidas debe indicarlo al solicitar la cotización, ya que la viabilidad depende del utillaje y del ajuste de los rodillos.
El rango indicado es de una sola capa entre 38 y 44 g/m². Con papel compuesto, la separación entre rodillos de plegado varía según el grosor.
El plegado, el corte y el embalaje están automatizados. La alimentación de papel en la plegadora es manual y la instalación de los conductos de vacío en el sitio corresponde al comprador.
La embolsadora monitorea la presencia de bolsa y producto, expulsa bolsas con forma anormal y detiene la máquina ante una apertura anormal, además de mostrar la causa de la falla en la pantalla táctil.
Si está comparando configuraciones para toallas de mano plegables N, puede revisar la familia completa de máquinas para toallas de mano y consultar el caso de una línea completa de producción de toallas plegables N para entender cómo se integran los módulos en planta. Para una propuesta concreta, indique formato desplegado y plegado, gramaje del papel, medidas del rollo gigante y tipo de embalaje; con esos datos el proveedor puede confirmar la configuración y preparar la cotización.
1. Velocidad de producción: 0-140 m/min
2. Tamaño del rollo de papel gigante: diámetro: ≤1500 mm, ancho máximo: 1500 mm
3. Diámetro del núcleo de materia prima: 76,2 mm
4. Tamaño desplegado del producto: 210*210 mm (otros tamaños, por favor, especifique)
5. Tamaño plegado del producto: 210*70 mm
6.Un juego de dispositivo de estampado completo de acero a acero.
7. Sistema de transferencia automática
8. Potencia: 47 KW (380V 50Hz trifásico)
9. Tamaño total (largo* ancho* alto): 5700*7850*1900 mm
10. Peso: 6T
Cortadora de toallas de mano de alta velocidad XY-GU-281
Parámetro tecnológico:
1. Velocidad de corte: 30-150 cortes/min
2. Longitud del rollo gigante: 1500 mm
3. Tamaño del producto terminado (L*W*H): 210*80*70mm
4. Potencia: 5KW (380V 50Hz trifásico)
5. Tamaño total (largo x ancho x alto): 4700*1500*2100 mm
6. Peso: 1500 KG
XY-BT-298 Máquina automática de embalaje de papel para toallas de mano
Parámetros técnicos:
1.Velocidad: 20-40 bolsas/min
2. Tamaño de la toalla de mano (largo x ancho x alto): 210*80*70mm
3.Fuente de alimentación: 11KW (380V 50HZ trifásico)
4. Tamaño total (largo x ancho x Alto): 5300*1060*1700mm
5.Peso: 2000 KG

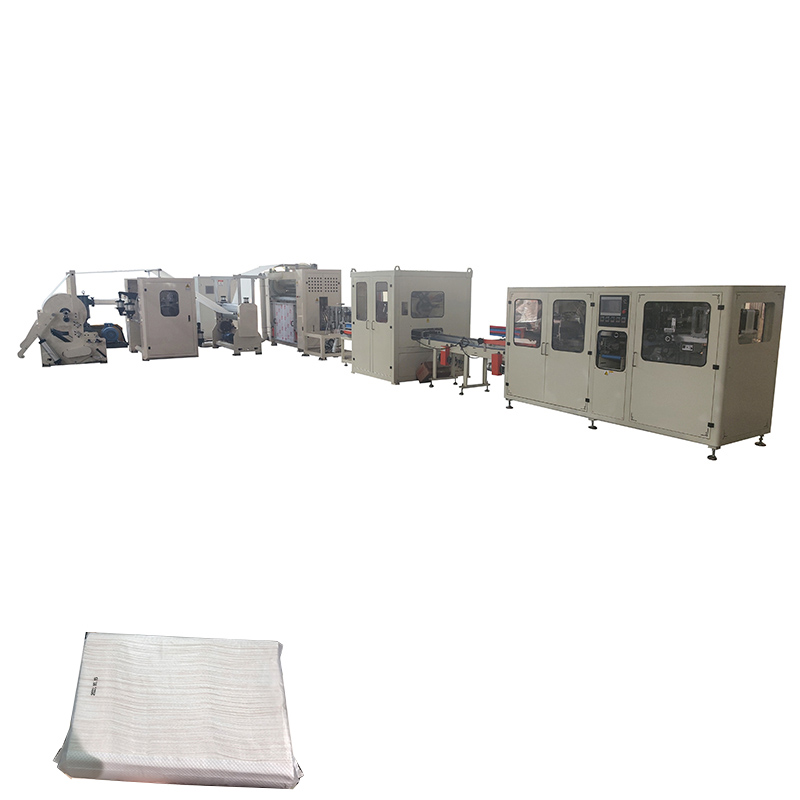

La línea de producción de máquinas de toallas de mano plegables Transfer N completamente automática consta de:
XY-BT-288 Máquina de transferencia automática de toallas de mano plegables N
Cortadora de toallas de mano de alta velocidad XY-GU-281
XY-BT-298 Máquina automática de embalaje de papel para toallas de mano

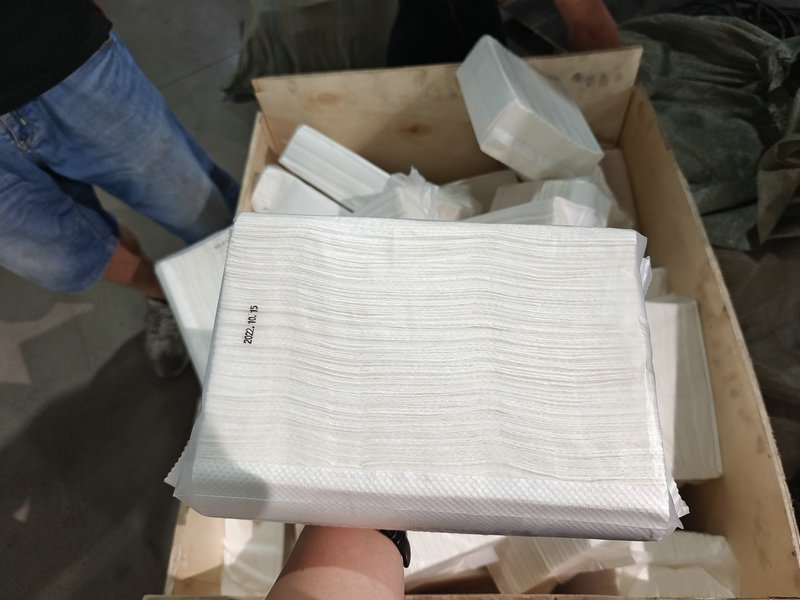

Esta línea de producción de máquina de transferencia para toallas de mano plegables N completamente automática funciona de manera suave y estable durante todo el proceso, desde el rollo gigante hasta la bolsa terminada de papel de toalla de mano plegable en N. Esta línea de producción altamente automatizada reduce significativamente los costos laborales y disminuye la intensidad de la mano de obra, lo que la convierte en la opción óptima para la fabricación de papel toalla para manos con pliegues N.
