Precio:
Negociable
Modelo:
XY-TQ-A-D
Potencia:
70KW 380V 50HZ Trifásico (depende del ancho del rollo gigante)
Aplicación:
Línea de producción de máquina para fabricar papel en rollo maxi, toalla de cocina, papel higiénico pequeño
Peso:
15 toneladas (depende del ancho del rollo jumbo)
Salida:
papel higiénico pequeño / toalla de cocina / rollo de toalla de papel maxi
Dimensiones del embalaje:
20000*25000*2100mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-AI-400 Good Price Automatic Toilet Paper Kitchen Towel Band Saw Cutting Machine

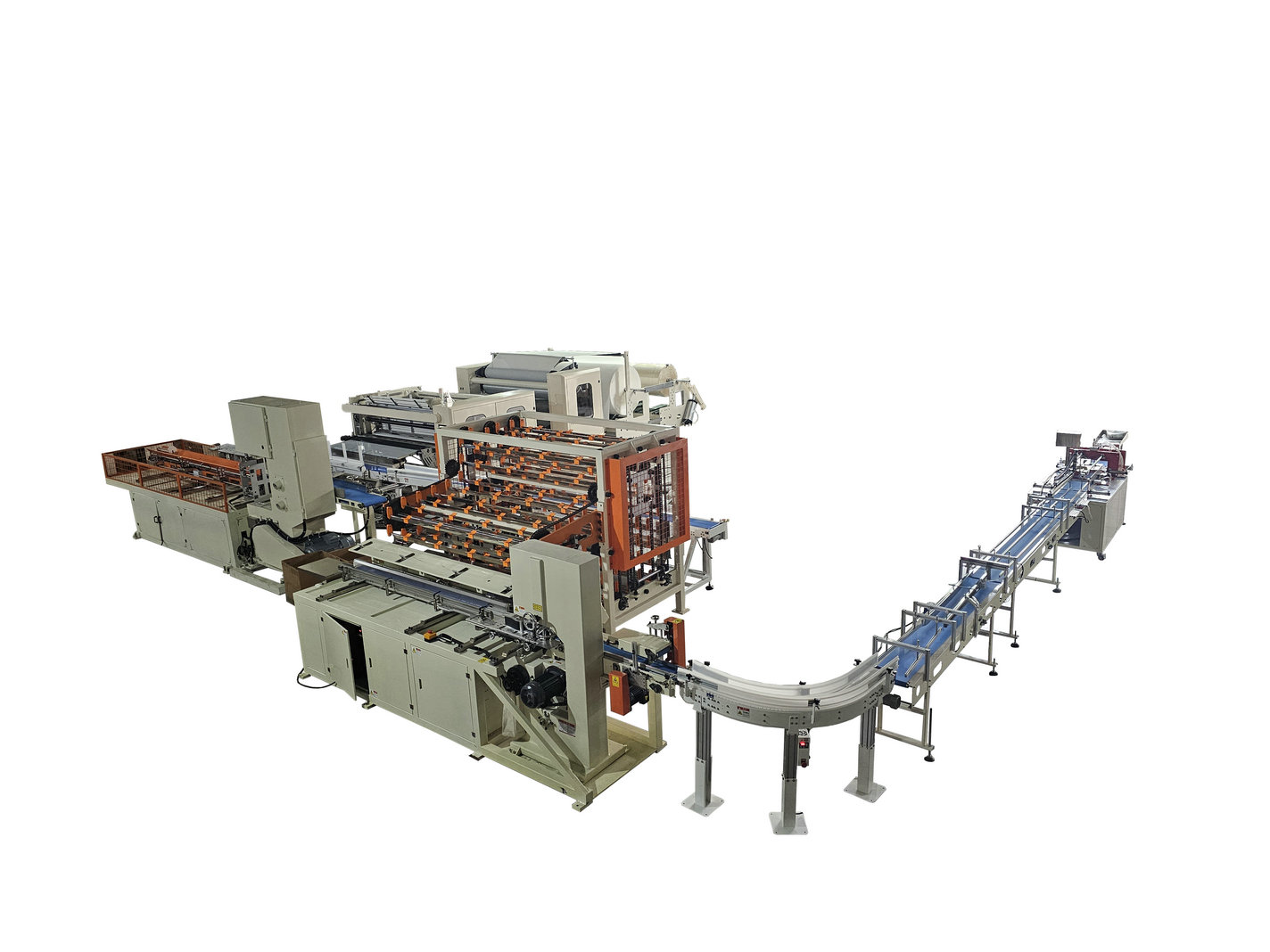

Esta línea combina seis módulos para transformar bobinas madre de papel tissue en rollos maxi de cocina y papel higiénico listos para empaque. El recorrido parte del rebobinado, continúa con la acumulación de troncos, el corte por sierra de cinta, el empaque y el termorretráctil, y se apoya en una cortadora de sierra de cinta para rollos maxi. La selección de cada módulo depende del ancho de bobina madre, del diámetro de rollo terminado y del formato de paquete que necesite su planta.

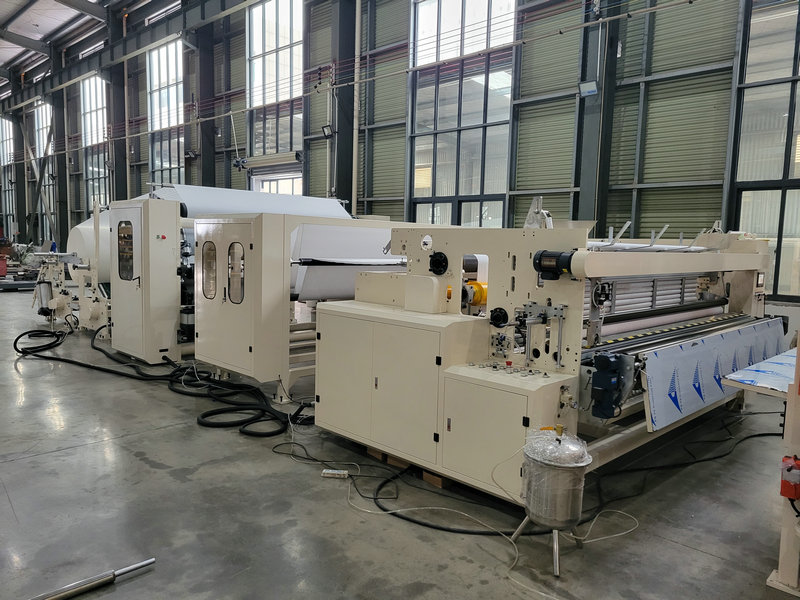

La rebobinadora forma el tronco a partir de la bobina madre. Es el punto donde se define el diámetro de rebobinado y la distancia de perforación, dos parámetros que condicionan el resto de la línea. La máquina trabaja con dos soportes de papel con motor individual para controlar la tensión, lo que ayuda a mantener un tronco uniforme antes del acumulador.
El acumulador recibe los troncos que salen de la rebobinadora y los ordena antes del corte. Su función es desacoplar el ritmo de rebobinado del ritmo de la sierra, de modo que la línea no se detenga por diferencias de ciclo entre ambas etapas. El ancho de registro y el número de posiciones deben coincidir con el ancho de bobina madre que utilice.
La sierra de cinta corta el tronco en rollos individuales. La tolerancia de corte y la longitud máxima del tronco determinan si el equipo puede procesar el formato que sale del acumulador. Es una etapa crítica para el acabado del borde del rollo y para el aprovechamiento del tronco.

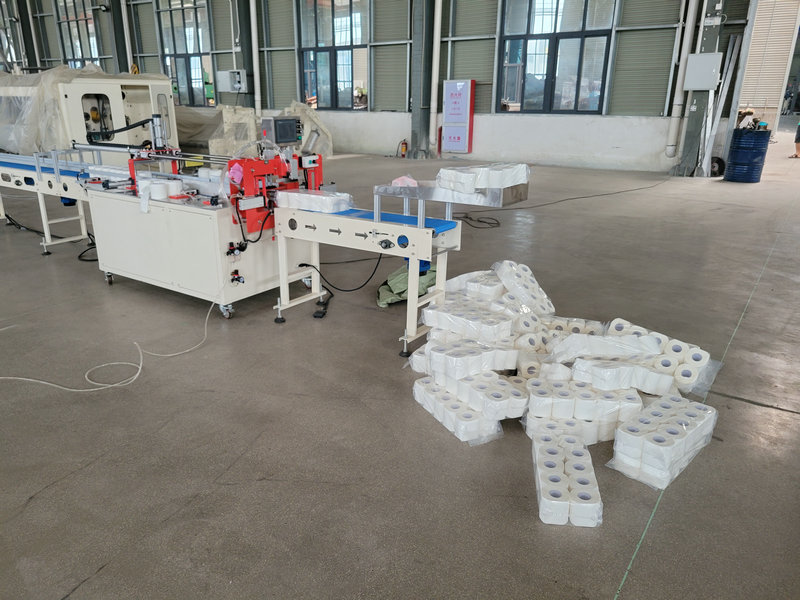

La empacadora agrupa los rollos en paquetes de 8, 10 o 12 unidades en una capa. El diámetro y la longitud del producto terminado deben estar dentro del rango que admite la máquina para que el ciclo de bolsa sea estable. Esta etapa define el formato de venta del paquete y condiciona el paso siguiente.
La XY-AI-500 se incorpora cuando la línea debe producir rollos maxi de cocina además de papel higiénico. Su función es cortar el tronco de mayor diámetro con sierra de cinta, manteniendo el control de tolerancia que exige un rollo maxi. Puede revisar esta cortadora en la ficha del equipo: XY-AI-400 Good Price Automatic Toilet Paper Kitchen Towel Band Saw Cutting Machine.

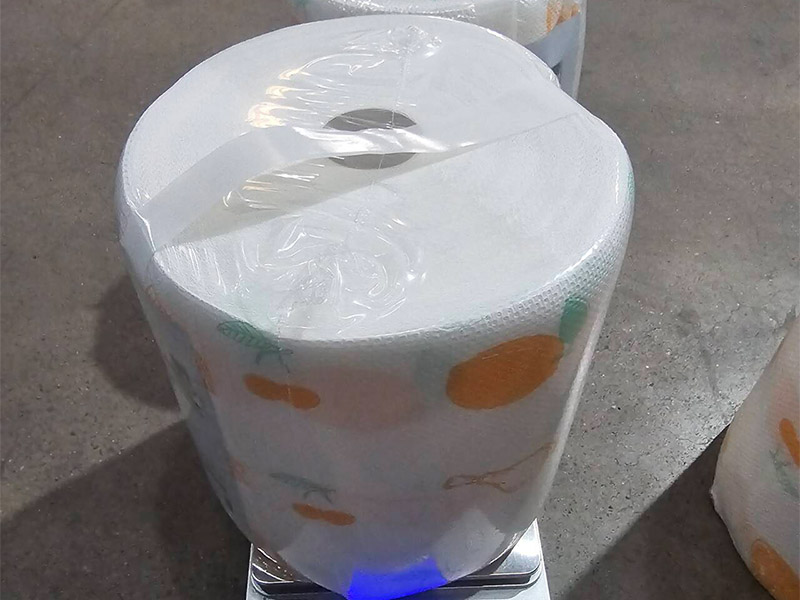

La envoltura termorretráctil cierra el paquete de rollos maxi. El tipo de film, la temperatura y el ciclo de sellado deben ajustarse al formato que salga de la cortadora. Es la etapa que protege el rollo durante el almacenamiento y el transporte.
Antes de definir la configuración, conviene confirmar estos puntos con el proveedor:
| Etapa | Módulo | Decisión que condiciona |
|---|---|---|
| Rebobinado | XY-TQ-B | Diámetro de tronco y distancia de perforación |
| Acumulación | XY-203 | Ancho de registro y número de posiciones |
| Corte de papel higiénico | XY-AI-400 | Longitud y diámetro del rollo terminado |
| Empaque | XY-AI-398A | Número de rollos por bolsa y formato de paquete |
| Corte de rollo maxi | XY-AI-500 | Diámetro de rollo maxi y tolerancia de corte |
| Envoltura | XY-TN-269 | Tipo de film y ciclo de sellado |
La línea funciona como un conjunto, no como equipos aislados. El acumulador amortigua la diferencia de ritmo entre rebobinadora y sierra; la empacadora y la envoltura trabajan con el formato que sale del corte. Por eso, cambiar el diámetro del rollo o el número de rollos por paquete obliga a revisar la configuración de más de un módulo.

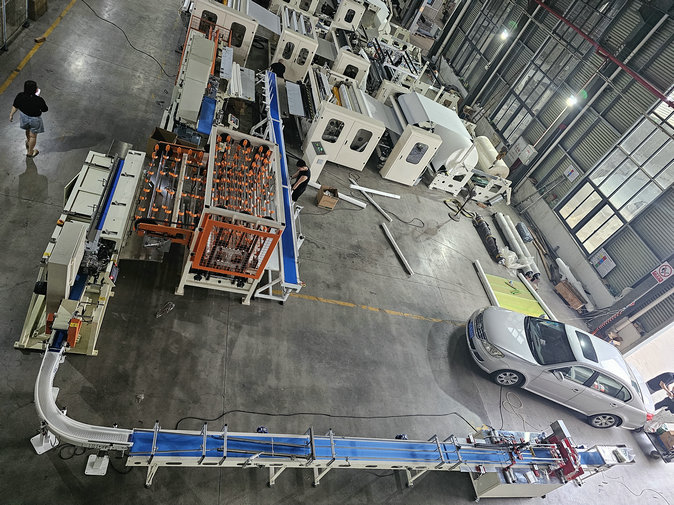

En planta conviene prever el recorrido entre módulos, el espacio para el acumulador y el área de salida del producto terminado. La disposición final depende del layout disponible y debe confirmarse con el proveedor antes de la instalación.
Sí, cuando se incorpora la cortadora XY-AI-500 para el corte de rollo maxi. La configuración de la rebobinadora, el acumulador y la envoltura debe ajustarse al formato que se vaya a producir.
Ancho de bobina madre, diámetro interior del núcleo, diámetro y longitud del rollo terminado, distancia de perforación, formato de paquete y condiciones de alimentación eléctrica de su planta.
La XY-AI-398A trabaja con paquetes de 8, 10 o 12 rollos en una capa. El formato final debe confirmarse según el diámetro y la longitud del producto terminado.
La distancia de perforación se ajusta en la rebobinadora según el mercado de destino. Puede consultar el criterio aplicado en esta nota técnica: Solution of toilet paper kitchen towel maxi roll machine perforating distance.
Para avanzar con la selección, envíe los datos de bobina madre, formato de rollo terminado y formato de paquete. Con esa información se puede definir qué módulos necesita y solicitar una cotización ajustada a su planta. También puede revisar el catálogo completo de máquinas para papel higiénico en Toilet Paper Machine.

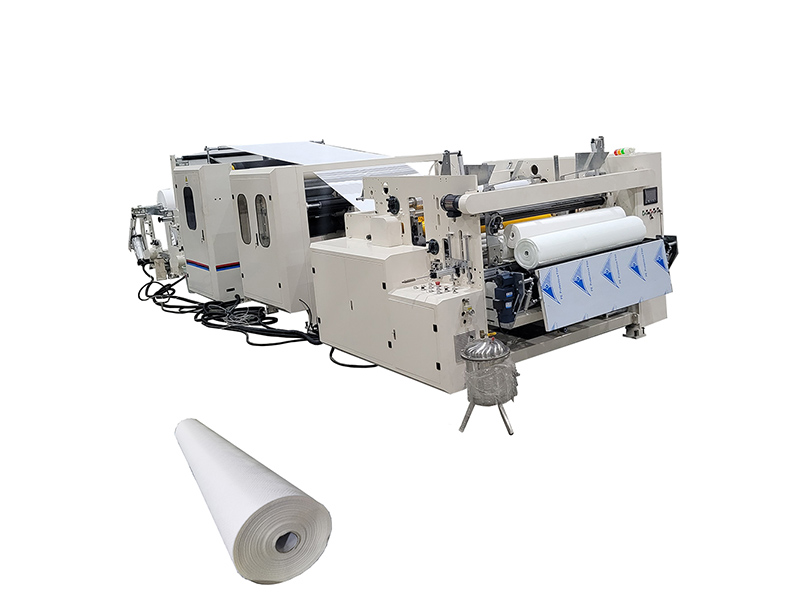

1. Máquina rebobinadora de rollos grandes de papel higiénico de papel toalla de cocina de alta velocidad XY-TQ-B

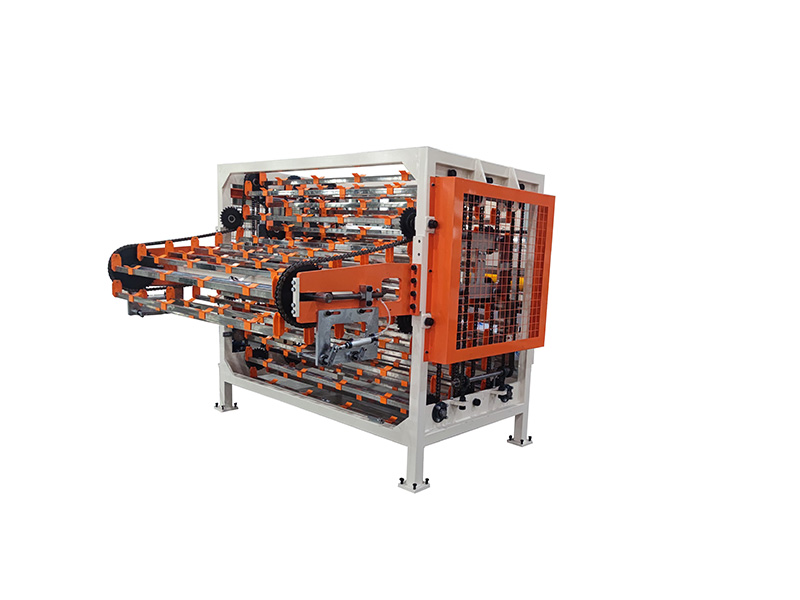

2. Acumulador de papel en rollo de registro XY-203
Datos técnicos:
1.Ancho del registro: 1850 mm
2.Diámetro del tronco:Φ95mm~Φ130
3.Posiciones de registros: 50 registros
4.Velocidad acumulada: 20 registros/min.
5. Cantidad de registros: 30 registros
6.Dimensiones: 4000*3000*5500 mm

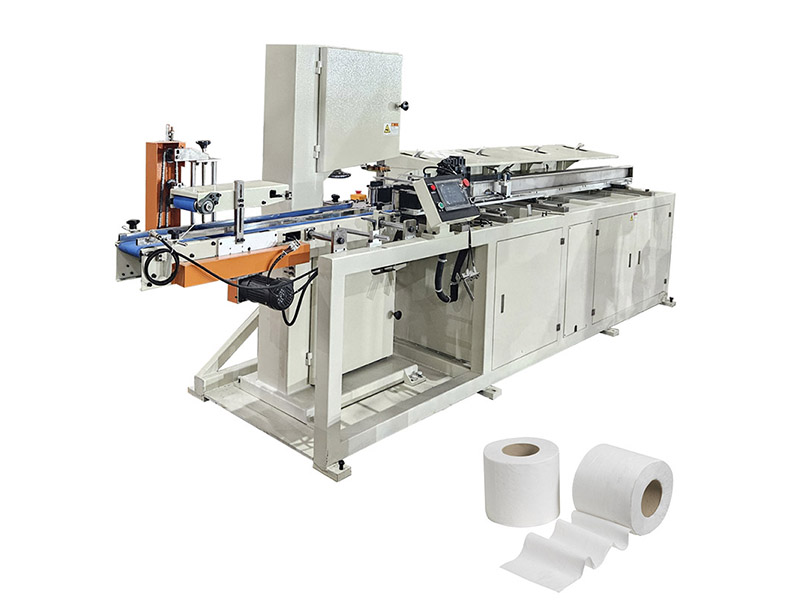

3. Sierra de cinta para papel higiénico/papel higiénico pequeña de alta velocidad XY-AI-400 Máquina cortadora
Parámetro técnico:
1. Velocidad de corte: 80-100 cortes/minuto
2. Hoja de corte: hoja de sierra de cinta (tamaño 3750*60*0,6)
3. Longitud del registro del inodoro: máx. 2850 mm
4. Longitud del rollo de papel higiénico terminado: máx. 250 mm
5. Diámetro del rollo de baño terminado: 80-120 mm
6. Tolerancia de corte: ±1,5 mm
7. Fuente de alimentación: 7,5 kw 380 V 60 Hz trifásico
8. Tamaño total: 2800*1500*2100 mm
9. Peso de la máquina: 1100KG

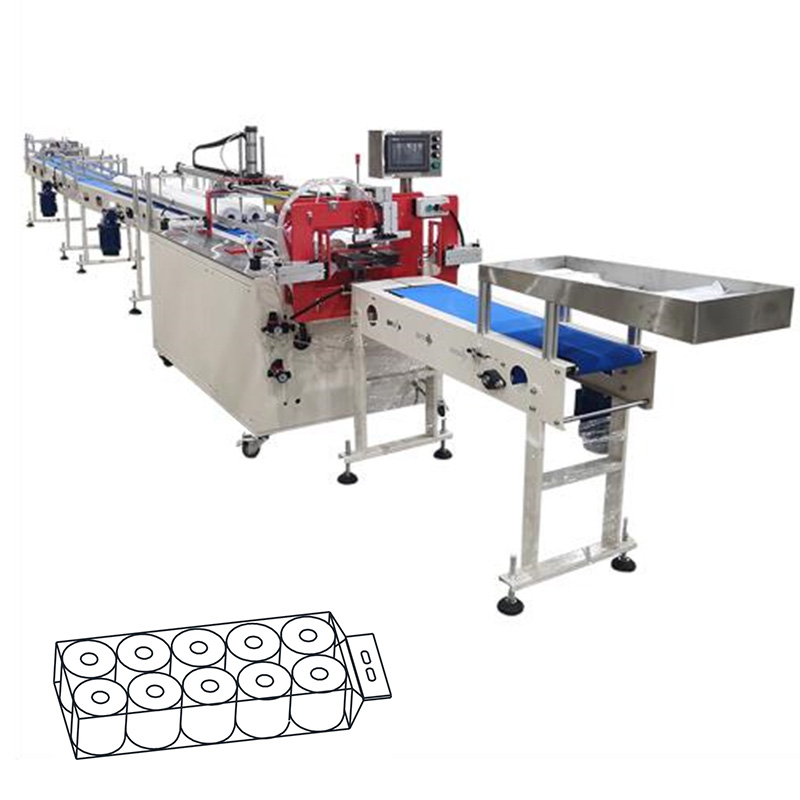

4. Máquina empacadora semiautomática de papel higiénico y toallas de cocina de 10 rollos XY-AI-398A
Parámetro de tecnología:
1. Velocidad: 5-10 bolsas/min
2. Diámetro de los productos terminados: 90-120 mm
3. Longitud de los productos terminados: 100-120 mm
4. Altura: de productos terminados: 100 mm.
5. Tipo de paquete: 8 rollos, 10 rollos y 12 rollos en una capa
6. Voltaje: 3KW 380V 50HZ trifásico
7. Dimensión total: 8700*1000*1300 mm
8. Peso: 600 KG

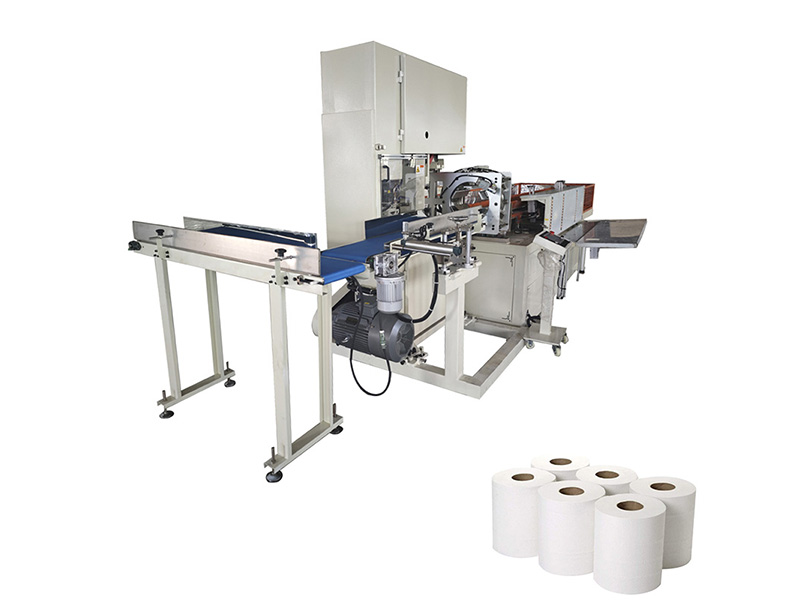

5. Máquina cortadora automática de sierra de cinta de rollo maxi XY-AI-500
Parámetro técnico
1. Velocidad de corte: 20-30 cortes/minuto
2. Hoja de corte: hoja de sierra de cinta (tamaño 5180*100*1,05)
3. Longitud del registro del inodoro: máx. 2800 mm
4. Diámetro del rollo de baño terminado: 150-280 mm
5. Fuente de alimentación: 15 kw 380V 60Hz trifásico
6. Tamaño total: 5300*2350*2200 mm
7. Peso de la máquina: 2700 KG

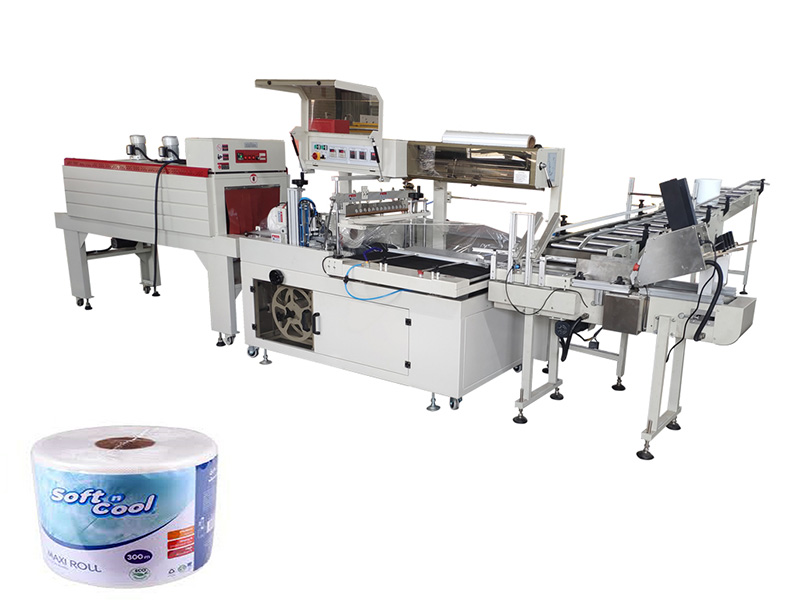

6. XY-TN-269 Máquina automática de envoltura termorretráctil de rollos de toallas de papel maxi
Parámetro de tecnología:
1. Velocidad: 18-25 rollos/min
2. Diámetro de los productos terminados: 150-250 mm
3. Altura de los productos terminados: <300 mm
4. Tamaño del embalaje: Ancho+ Alto<650 mm
5. Película aplicable: película plegada POF
6. Voltaje: 380V 50HZ trifásico
7. Dimensión total: 4900*1450*1500 mm
8. Peso: 800 KG
9. Con función de etiquetado
5. Máquina cortadora automática de sierra de cinta de rollo maxi XY-AI-500
6. XY-TN-269 Máquina automática de envoltura termorretráctil de rollos de toallas de papel maxi

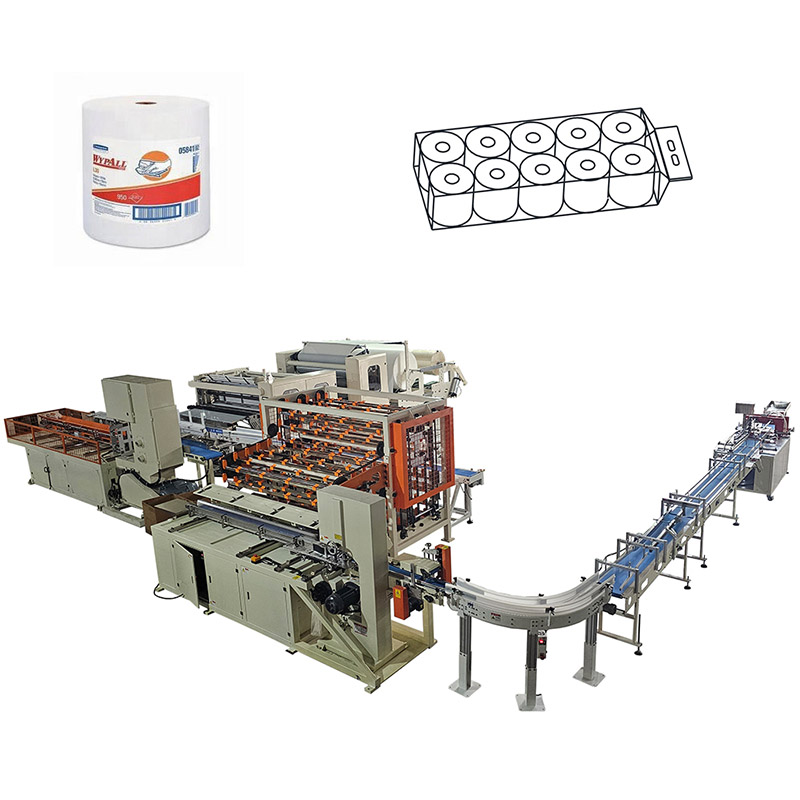

Desde papel en rollo gigante hasta papel higiénico pequeño/toalla de cocina/rollo de toalla de papel maxi, línea de producción de papel tisú multifuncional 3 en 1. Es la mejor opción para producir papel higiénico pequeño/toalla de cocina/rollo de toalla de papel maxi.
