Precio:
Negociable
Modelo:
XY-TQ-A-B
Potencia:
45KW 380V 50HZ Trifásico
Aplicación:
Línea de producción de papel higiénico para embalaje de paquetes de 48 rollos
Peso:
10 toneladas
Salida:
Rollo de papel higiénico de embalaje de paquete de 48 rollos
Dimensiones del embalaje:
20000*15870*2100mm
Tamaño de la máquina:
Certificación:
CE, ISO
XY-AI-500 Automatic 150-300mm Cutting Diameter Maxi Roll Jumbo Towel Cutting Machine

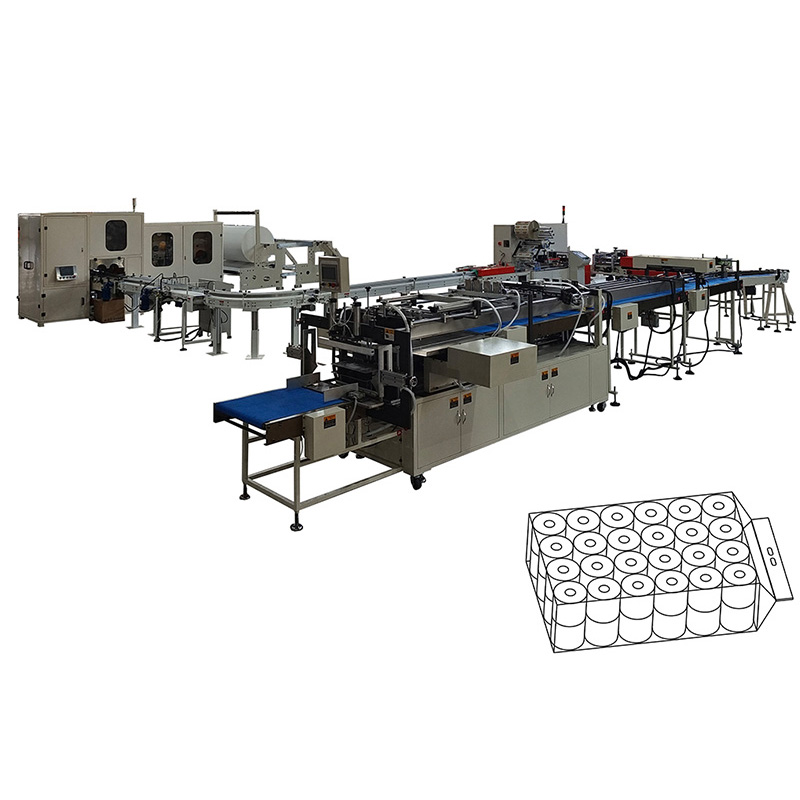

Una línea de producción de papel higiénico orientada a paquetes de 48 rollos combina cuatro etapas: rebobinado del papel, corte del tronco, envoltura individual del rollo y empaque del paquete. La configuración que se describe aquí reúne la rebobinadora XY-TQ-B, la cortadora de sierra XY-AI-280, la empacadora individual XY-503IZ y la empacadora semiautomática XY-AI-398D. El resultado es un rollo pequeño de diámetro controlado, envuelto de forma individual y agrupado en bolsas de 12, 18, 30 o 48 rollos según el formato que necesite el comprador.
Antes de solicitar una cotización conviene revisar tres puntos: el ancho y el diámetro del rollo gigante de papel base, el diámetro final del rollo de papel higiénico y el tamaño de bolsa que se quiere producir. Estos tres datos determinan el ajuste de la rebobinadora, la cortadora y la empacadora, y son la base para confirmar la configuración final.

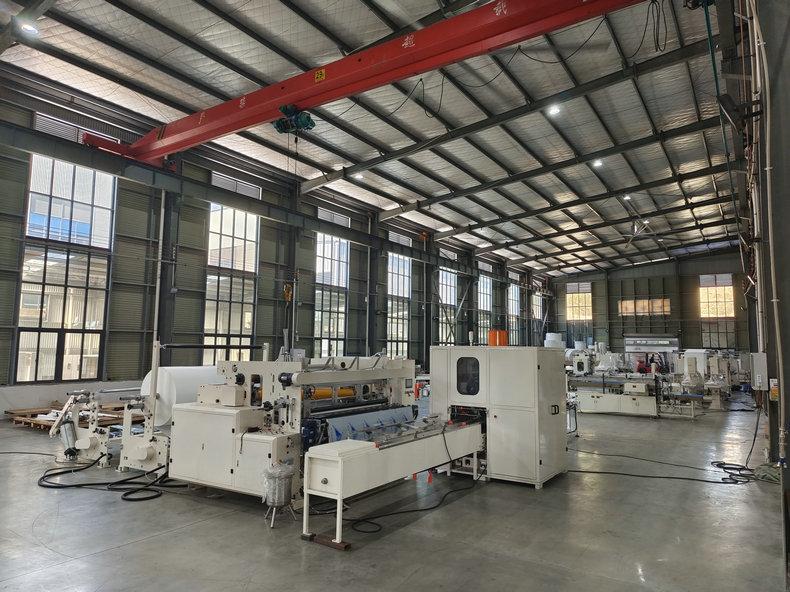

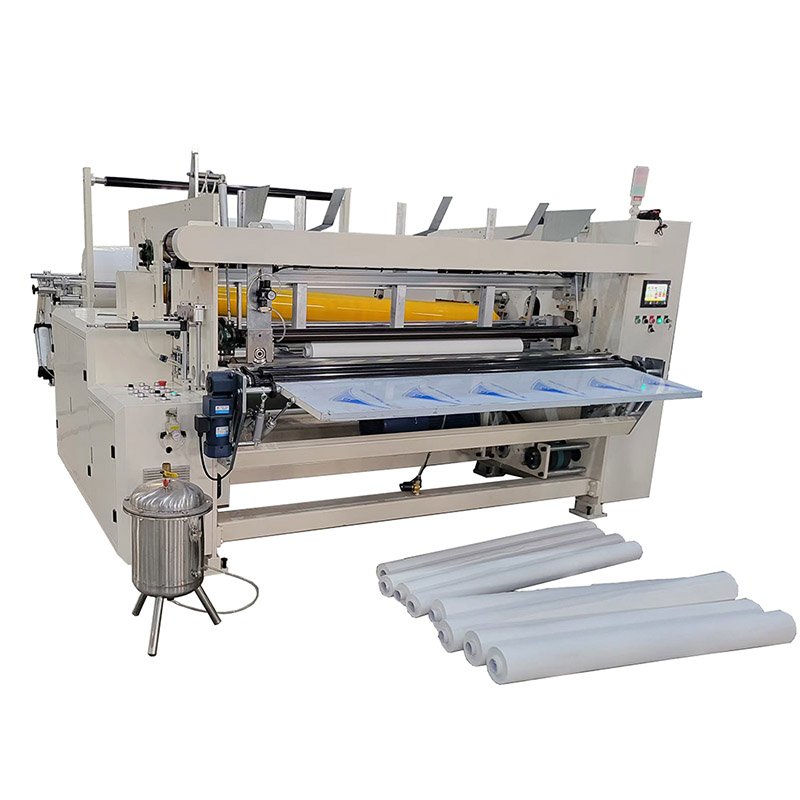

La XY-TQ-B es la primera etapa de la línea. Recibe el rollo gigante de papel tisú, lo rebobina con la perforación definida y entrega el tronco de papel higiénico listo para el corte. Es una máquina pensada para producción continua de rollos pequeños, con control por PLC y estampado de borde por acero contra acero con accionamiento neumático.
La velocidad indicada es la velocidad de referencia de la máquina; la producción estable depende del gramaje del papel, del ancho de trabajo y del ajuste de la perforación. Para confirmar el rendimiento real de su planta, indique el ancho de bobina y el diámetro final del rollo.
Después del rebobinado, el tronco de papel higiénico pasa a la cortadora XY-AI-280, que lo divide en rollos individuales con la longitud final. Es una cortadora de sierra para troncos, adecuada para cortar el rollo de papel higiénico ya rebobinado y obtener el rollo pequeño listo para envolver.
La longitud de tronco disponible (2200 mm o 2800 mm) debe coincidir con el ancho de trabajo de la rebobinadora y con el formato de bolsa que se quiera armar. Si el paquete final es de 48 rollos, conviene verificar la combinación de diámetro y altura del rollo antes de fijar la cortadora.

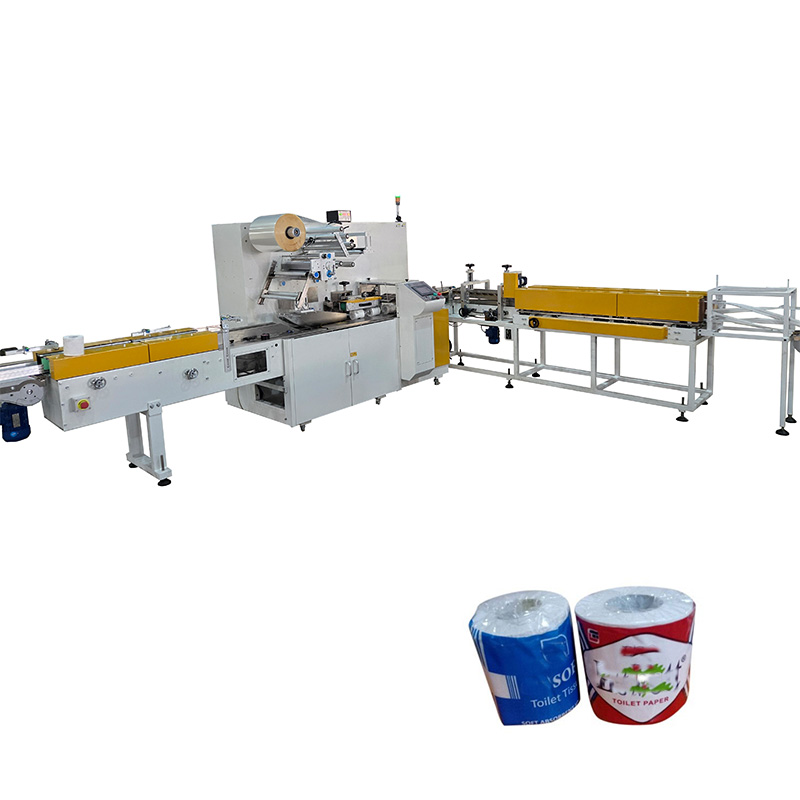

La XY-503IZ envuelve cada rollo de papel higiénico de forma individual antes del empaque en bolsa. Este paso protege el rollo, permite imprimir o etiquetar la película y prepara el producto para el agrupado final. Trabaja con película BOPP, SPP o CPP; en la práctica se suele usar CPP.
El diámetro y la longitud del rollo que salen de la cortadora deben quedar dentro del rango que admite esta empacadora. Si el rollo final es más grande o más pequeño, hay que ajustar la cortadora o confirmar una configuración distinta con el proveedor.

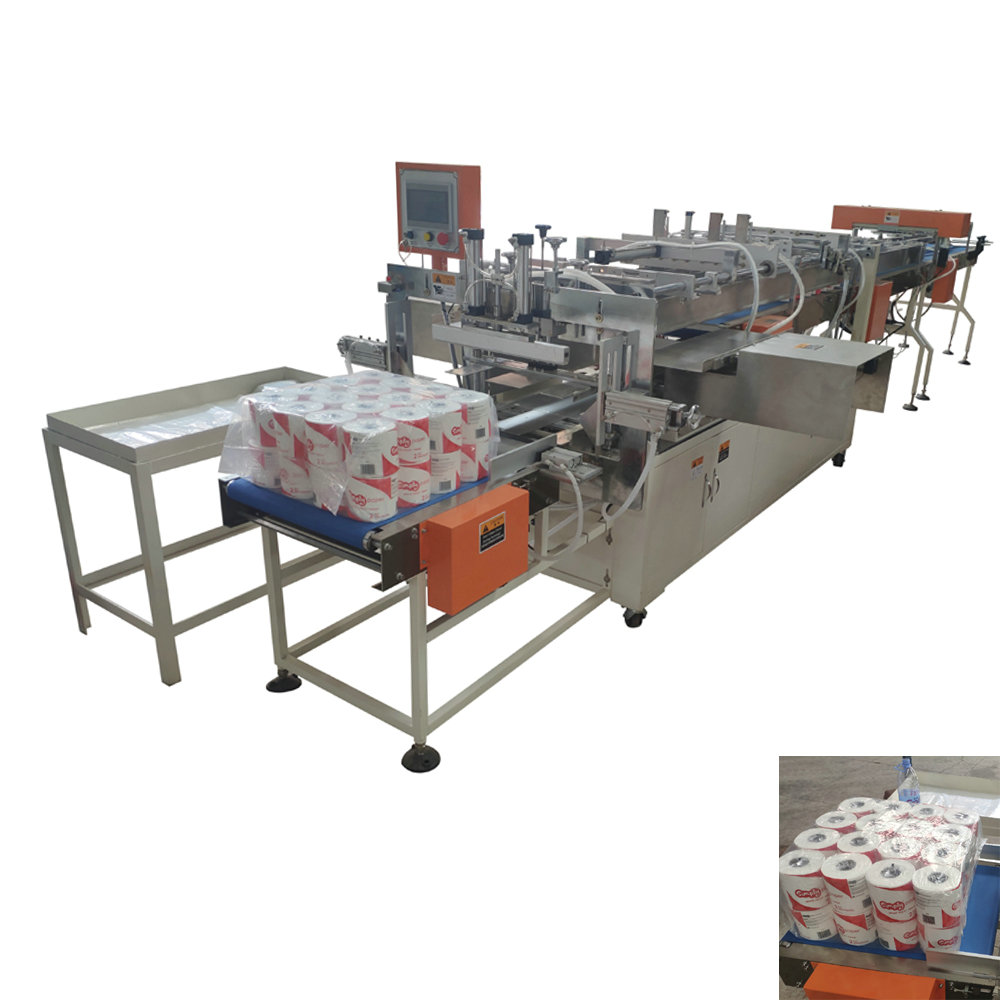

La última etapa agrupa los rollos ya envueltos en bolsas de 12, 18, 30 o 48 rollos. La XY-AI-398D es una empacadora semiautomática de papel higiénico pensada para este tipo de paquete, con suministro de aire de 0,6 MPa y alimentación de 2,5 KW a 220 V, 50 Hz.
La velocidad de 3-5 bolsas/minuto corresponde al ciclo de empaque del paquete; el rendimiento de la línea completa depende de la sincronización con la empacadora individual y con la cortadora. Para una línea de paquetes de 48 rollos conviene planificar el espacio de maniobra y la alimentación de aire antes de la instalación.
Las cuatro máquinas forman una secuencia: rebobinado, corte, envoltura individual y empaque en bolsa. La integración correcta exige que el ancho del rollo gigante, el diámetro del rollo final y el tamaño de bolsa sean compatibles entre etapas. Estos son los puntos que conviene confirmar con el proveedor antes de cerrar la configuración:
| Etapa | Equipo | Entrada | Salida | Punto a confirmar |
|---|---|---|---|---|
| Rebobinado | XY-TQ-B | Rollo gigante de tisú | Tronco de papel higiénico perforado | Ancho y diámetro del rollo gigante; distancia de perforación |
| Corte | XY-AI-280 | Tronco de papel higiénico | Rollo pequeño de 250 mm de longitud | Longitud de tronco (2200 mm o 2800 mm) y diámetro final |
| Envoltura individual | XY-503IZ | Rollo pequeño | Rollo envuelto individualmente | Película (BOPP, SPP o CPP) y rango de diámetro/longitud |
| Empaque en bolsa | XY-AI-398D | Rollos envueltos | Bolsa de 12, 18, 30 o 48 rollos | Tamaño de bolsa, suministro de aire y espacio de planta |
Si su planta ya cuenta con una rebobinadora o una cortadora, es posible evaluar la integración de las etapas restantes. Si parte de cero, conviene definir primero el formato de bolsa y el diámetro del rollo final, y después ajustar la rebobinadora y la cortadora a ese objetivo.
La empacadora XY-AI-398D admite bolsas de 12, 18, 30 o 48 rollos, con un tamaño de paquete de largo 270-600 mm, ancho 180-240 mm y alto 90-120 mm. El formato final se confirma según el diámetro y la altura del rollo.
La XY-503IZ trabaja con BOPP, SPP o CPP. En la práctica se suele usar CPP, pero la elección depende del acabado y del proveedor de película.
No. La rebobinadora XY-TQ-B requiere un compresor de aire de 3 HP con presión mínima de 5 kg/cm², proporcionado por el usuario. La empacadora XY-AI-398D necesita un suministro de aire de 0,6 MPa.
Con el ancho del rollo gigante, el diámetro del rollo final, el formato de bolsa y las condiciones de planta (energía, aire y espacio). Con esos datos el proveedor puede proponer la combinación de equipos y preparar la cotización.
Para recibir una cotización ajustada a su proyecto, envíe el ancho del rollo gigante, el diámetro del rollo final, el formato de bolsa (12, 18, 30 o 48 rollos) y las condiciones de energía y aire de su planta. Con esos datos se puede confirmar la configuración de la línea y el alcance de suministro.
También puede revisar la máquina para papel de bolsillo si su proyecto incluye ese formato, o consultar la máquina para fabricar rollos de papel higiénico de 48 rollos con laminación para comparar una configuración con laminación de cola.
|
Velocidad de la máquina rebobinadora de papel higiénico XY-TQ-B |
0-200m/min |
|
Velocidad de la máquina cortadora de papel higiénico XY-AI-280 |
180-200 rolls/min |
|
Velocidad de la máquina empacadora de rollos de papel higiénico individual XY-503IZ |
100-200 rolls/min |
|
Velocidad de la máquina empacadora de paquetes de papel higiénico XY-AI-398D |
3-5 bolsas/min |

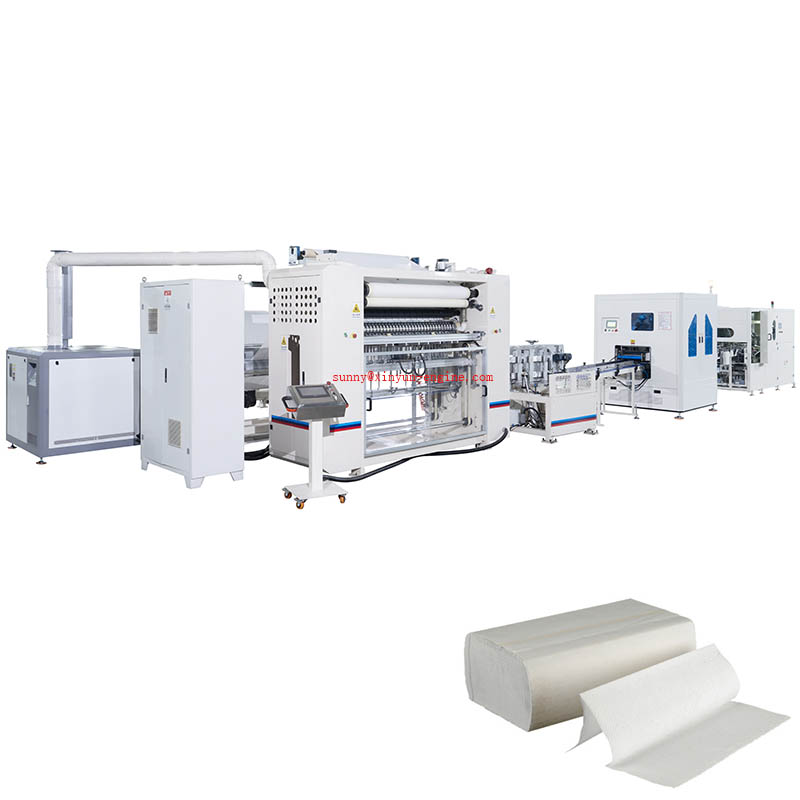

Línea automática que integra plegadora XY-BT-288, cortadora XY-GU-281 y empacadora XY-BT-298 para producir y embalar toallas de mano con pliegue N....
