Precio:
Negociable
Modelo:
XY-TQ-B
Potencia:
35KW 380V 50HZ Trifásico (depende del ancho del rollo gigante)
Aplicación:
Máquina de papel higiénico y paños de cocina.
Peso:
5 toneladas (depende del ancho del rollo jumbo)
Salida:

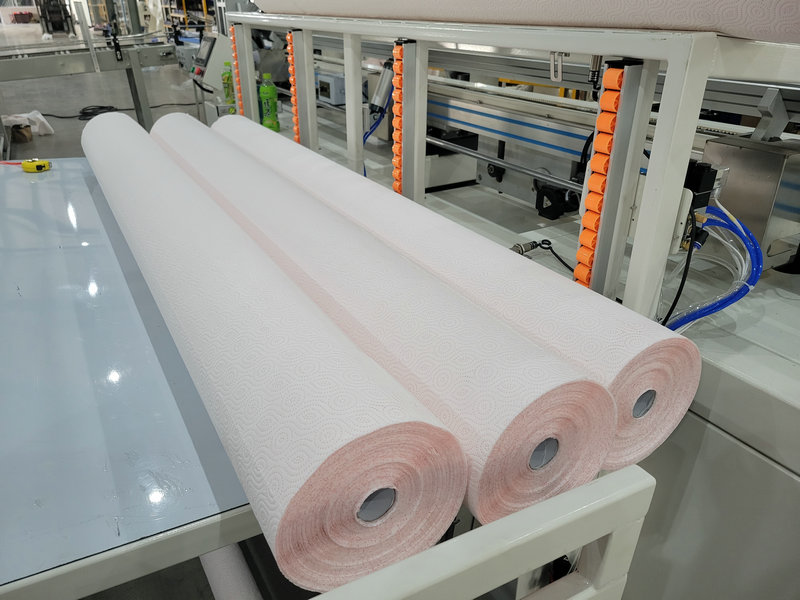

papel higiénico y toalla de cocina
Dimensiones del embalaje:
10000*2800*2200 mm (depende del ancho del rollo gigante)
Tamaño de la máquina:
Certificación:
CE, ISO

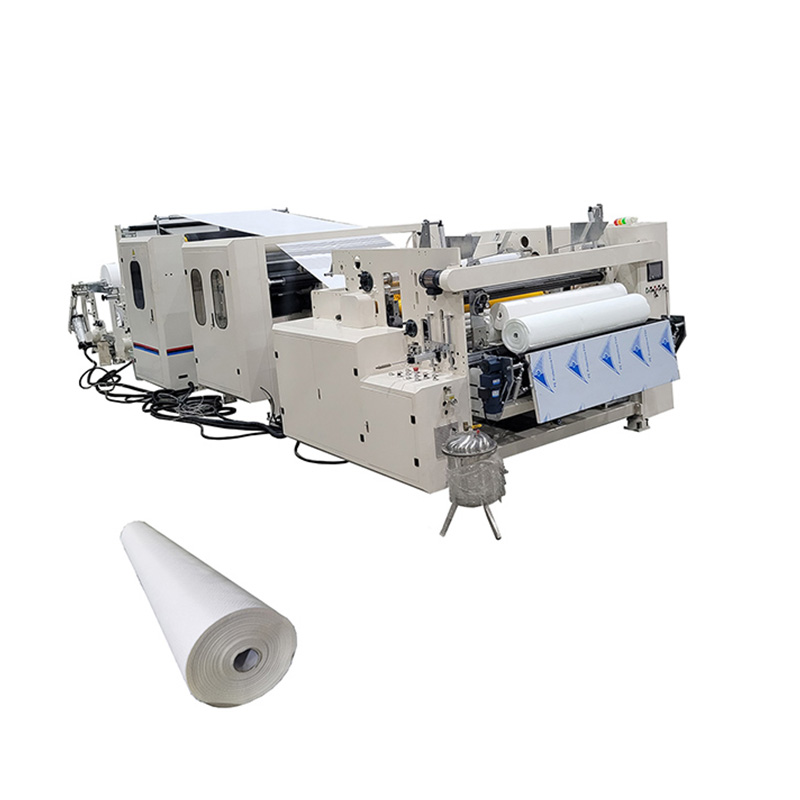

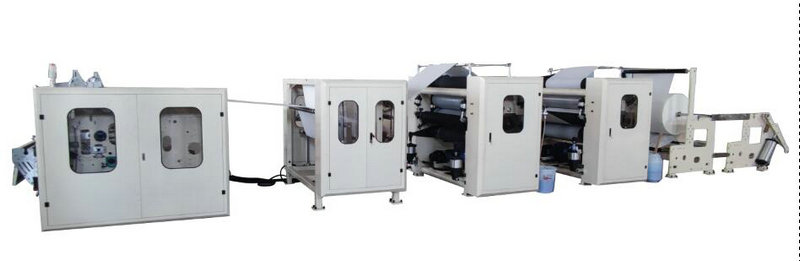

La XY-TQ-B es una rebobinadora de alta velocidad diseñada para producir rollos de toallas de cocina y papel higiénico a partir de rollos gigantes de papel tissue. Su sistema de laminación de pegamento permite unir dos capas de papel con precisión, mientras que el recorte de bordes, la alimentación de núcleos y el sellado sincrónico trabajan en conjunto para reducir el desperdicio de material y mantener un ritmo de producción continuo. Esta configuración resulta adecuada para fábricas que buscan estandarizar el formato del rollo terminado y disminuir las paradas por cambio de bobina.

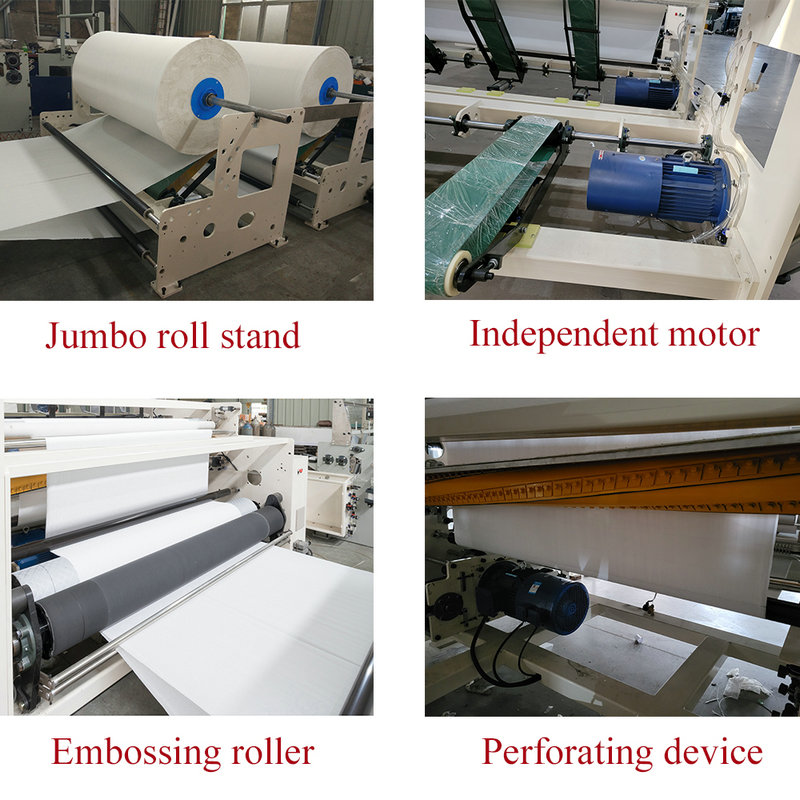

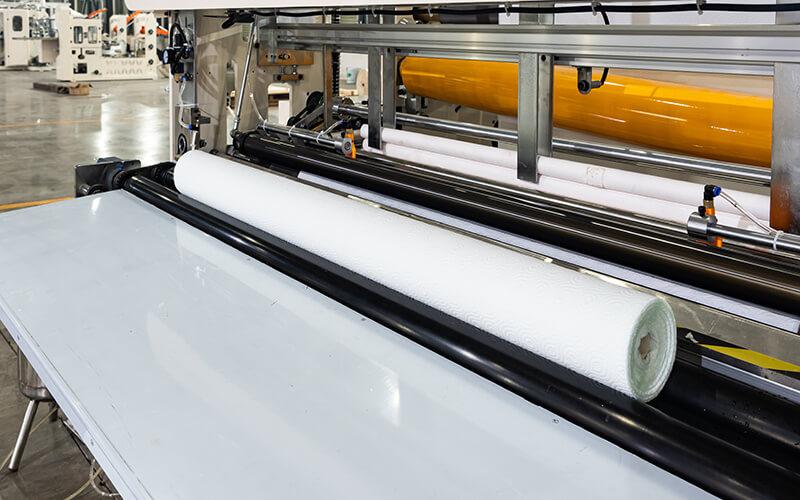

La máquina trabaja con rollos gigantes de papel tissue de hasta 1750 mm de ancho y 1200 mm de diámetro, con un núcleo interior de 3 pulgadas (76,2 mm). El proceso comienza con el desenrollado de los rollos, que se realiza mediante regulación de velocidad variable y continua. A continuación, el sistema aplica pegamento y lamina las capas, deja una cola de 10 a 18 mm para facilitar el rebobinado y ejecuta el perforado con cuchillas espirales de alta precisión. Finalmente, el empujador automático de troncos retira el rollo terminado y la máquina reinicia el ciclo con un nuevo núcleo.

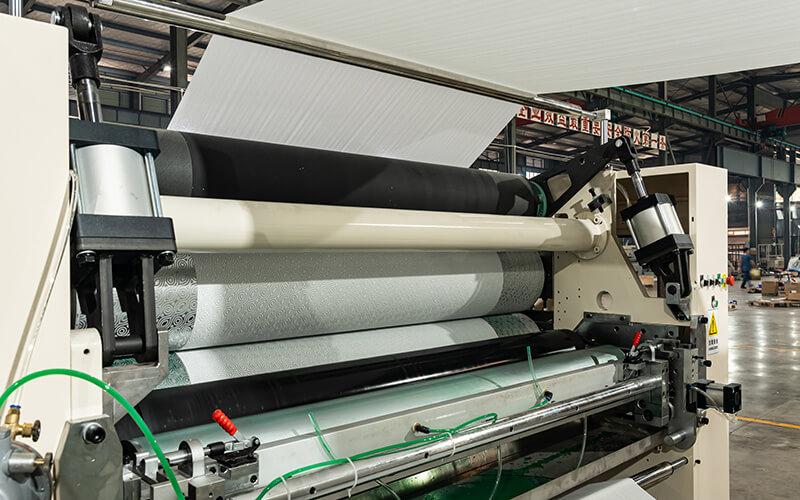

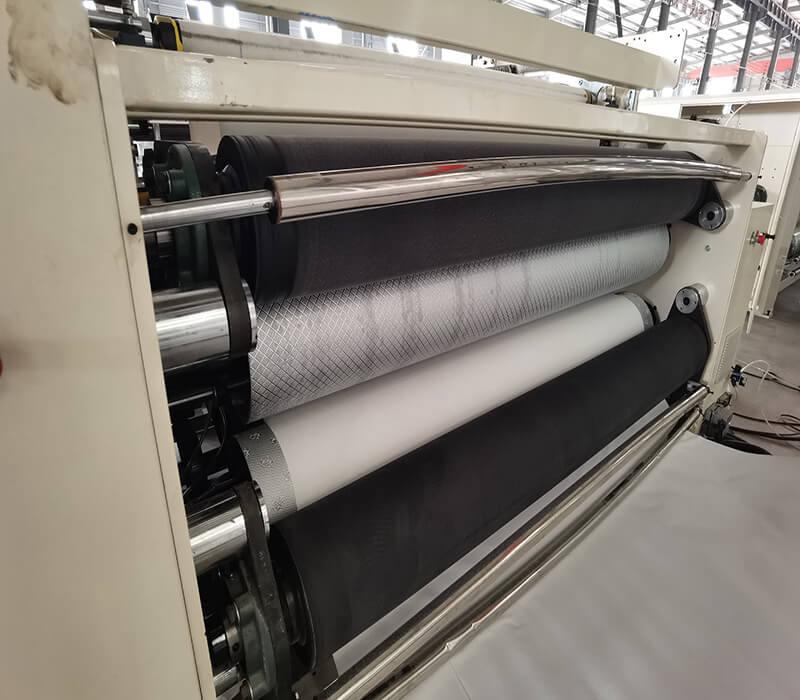

El recorte automático de bordes, la alimentación de núcleos, la pulverización de pegamento y el sellado se realizan de forma sincrónica. Esta secuencia deja una cola de 10 a 18 mm que facilita el rebobinado posterior y contribuye a reducir el desperdicio de atajos. La unidad de estampado utiliza rodillos punto a punto, lo que permite que las dos capas coincidan correctamente y que el papel terminado presente un tacto suave y un patrón claro.
El control programable PLC INVT y la interfaz hombre-máquina permiten visualizar los datos de producción y las fallas paramétricas en la pantalla táctil. El cambio de formato se apoya en el ajuste independiente de cada rollo gigante: los tres soportes traseros de tipo horizontal y el sistema de carga neumático con correas planas anchas permiten regular cada bobina por separado. La distancia de perforación puede configurarse entre 120 y 150 mm, y el diámetro del producto terminado abarca de φ70 a φ280 mm, con un diámetro interior de núcleo de φ38 a φ76 mm.
La XY-TQ-B admite configuración con núcleo o sin núcleo en la unidad de rebobinado. El sistema neumático requiere un compresor de aire de 3 HP con una presión mínima de 5 kg/cm², que debe ser proporcionado por el usuario. La velocidad de producción indicada es de 180 a 230 m/min; se recomienda confirmar con el proveedor el rendimiento estable según el gramaje y la calidad del papel tissue utilizado. Los parámetros técnicos completos, incluyendo dimensiones, peso y potencia, se detallan en la sección de especificaciones técnicas de esta página.
| Criterio de selección | Consideración para el comprador |
|---|---|
| Ancho del rollo gigante | La máquina admite hasta 1750 mm; se puede especificar otro tamaño según el ancho disponible en su fábrica. |
| Tipo de producto final | Toallas de cocina y papel higiénico en rollos con o sin núcleo, según la configuración de la unidad de rebobinado. |
| Laminación de pegamento | Indicada para productos de dos capas que requieren unión mediante pegamento y sellado sincrónico. |
| Suministro de aire | El comprador debe prever un compresor de 3 HP con presión mínima de 5 kg/cm². |
| Cambio de formato | Requiere ajuste independiente de cada soporte de rollo gigante y verificación de la distancia de perforación. |
Esta rebobinadora se integra en líneas de conversión de papel tissue para la producción de rollos de cocina y papel higiénico. Antes de la instalación, conviene verificar el espacio disponible para los tres soportes traseros, la alimentación eléctrica y la red de aire comprimido. La máquina utiliza interruptores de activación para el paso del papel, lo que facilita una operación segura durante el enhebrado y los ajustes de producción.
Para compradores que evalúan una línea completa, la XY-TQ-B puede complementarse con equipos de corte y embalaje. Puede consultar la máquina de papel higiénico para revisar otras configuraciones de conversión disponibles en el catálogo.
Está diseñada para rollos gigantes de papel tissue con un ancho máximo de 1750 mm y un diámetro de hasta 1200 mm. El gramaje y la calidad del papel deben confirmarse con el proveedor para verificar el rendimiento estable.
Sí. La unidad de rebobinado admite ambas configuraciones, con núcleo o sin núcleo, según el producto final que se desee fabricar.
El proveedor puede enviar un técnico a la fábrica del cliente para instalar la máquina y capacitar a los trabajadores. Los gastos de boleto aéreo de ida y vuelta, comida, alojamiento y 120 USD por día para el técnico corren a cargo del cliente.
Se requiere un pago inicial del 30 % mediante T/T y el saldo del 70 % también mediante T/T.
La máquina se embala en paletas de madera y la mayoría de los componentes eléctricos y electrónicos se equipan según el estándar de exportación. El servicio posventa incluye dos años de garantía. Dentro de ese período, bajo funcionamiento correcto y razones no artificiales, las piezas o accesorios dañados se reemplazan mediante DHL o FedEx sin costo. Después de los dos años, los repuestos se cobran al precio de costo y el proveedor se compromete a resolver los problemas para restablecer la producción lo antes posible.
Si desea evaluar esta rebobinadora para su planta, puede solicitar una cotización indicando el ancho del rollo gigante disponible, el tipo de producto final, la configuración con o sin núcleo y las condiciones de su red de aire comprimido. También puede revisar el catálogo de máquinas de papel napkin para comparar otras opciones de conversión de tissue.
|
Modelo |
XY-TQ-B Máquina para fabricar toallas de cocina de papel higiénico con laminación de pegamento de alta velocidad |
|
Ancho máximo del rollo gigante |
2800mm (Se puede especificar otro tamaño) |
|
Diámetro del rollo gigante |
1200mm(Se puede especificar otro tamaño) |
|
Diámetro interior del rollo gigante |
3 pulgadas (76,2 mm) (se puede especificar otro tamaño) |
|

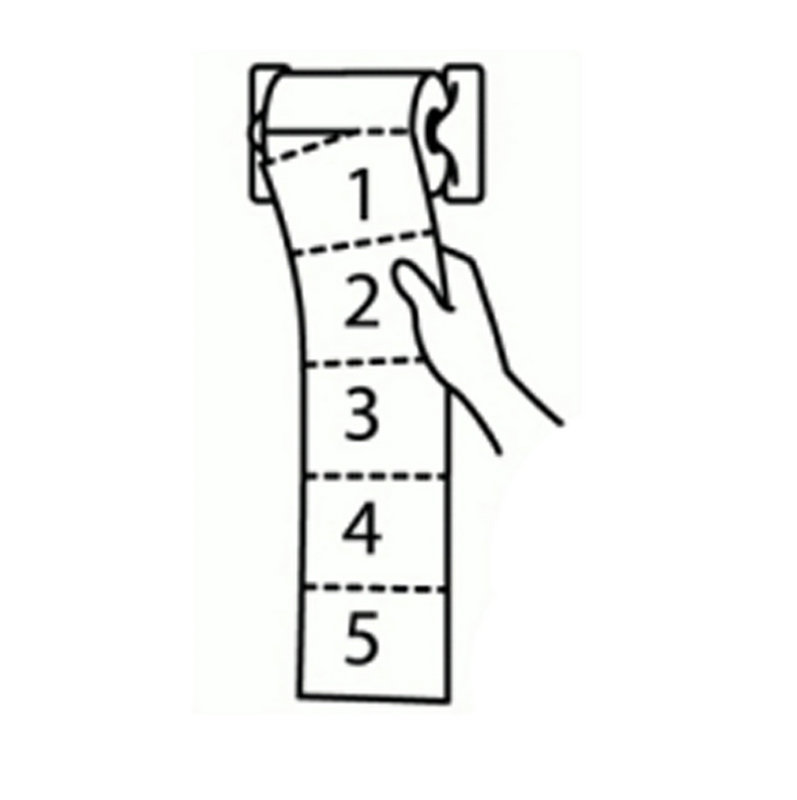

Distancia de perforación |
4 cuchillas de yunque (90-140 mm) |
|
Diámetro del producto terminado |
90~280mm |
|
Diámetro del núcleo del producto terminado |
38~90mm |
|
Velocidad de producción |
180~230m/min |
|
Controlador de programa |
PLC(INVT brand) |
|
Soportes para relajarse |
2 soportes |
|
Sistema neumático |
Compresor de aire de 3HP, presión mínima: 5 kg/cm 2 Pa (proporcionado por el usuario) |
|
Energía principal |
12KW 380V 50HZ trifásico (depende del modelo) |
|
Dimensión |
7000*4000*1900(L*W*H)(depende del modelo) |
|
Peso |
Aproximadamente 6T (depende del modelo) |
|
Estampado de bordes |
Acero a acero (Control Neumático) |
|
Relieve completo |
Acero al caucho. |
4. Las operaciones integradas de recorte de bordes, aplicación de pegamento y sellado se realizan simultáneamente, quedando una cola de 10 a 18 mm para facilitar el rebobinado; este proceso minimiza el desperdicio de material y reduce los costos de producción.
5. El equipo utiliza tecnología de control PLC avanzada internacionalmente con pantalla táctil HMI para configuración de parámetros y visualización de diagnóstico de fallas.
6. Los soportes traseros dobles de pared con mecanismos de elevación neumáticos y correas de transmisión planas y anchas permiten el ajuste independiente de cada rollo gigante.
7. Los interruptores de control de avance facilitan operaciones de enhebrado de papel seguras y convenientes.
Línea automática que rebobina, corta y empaca papel higiénico en paquetes de 10 rollos, con control PLC y configuración adaptable a distintos formatos....
Cortadora automática de sierra de cinta para rollos maxi de papel: afilado inteligente, control PLC y corte de 70 a 500 mm. Solicite configuración y cotización....

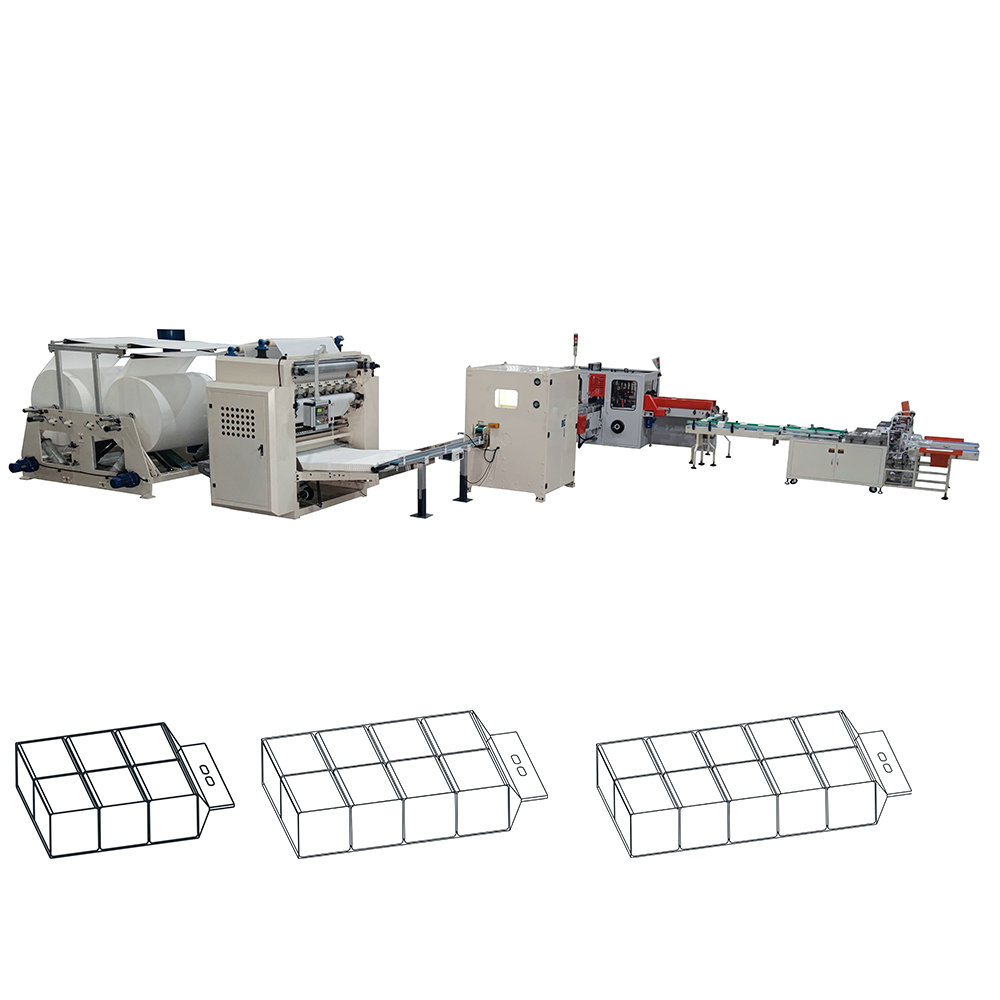

Máquina empacadora semiautomática XY-GU-27 para servilletas y pañuelos faciales, con control PLC, alimentación y sellado automáticos y ajuste de tamaño....
