خط إنتاج ماكينة تصنيع ورق التواليت ومنشفة المطبخ بدون توقف

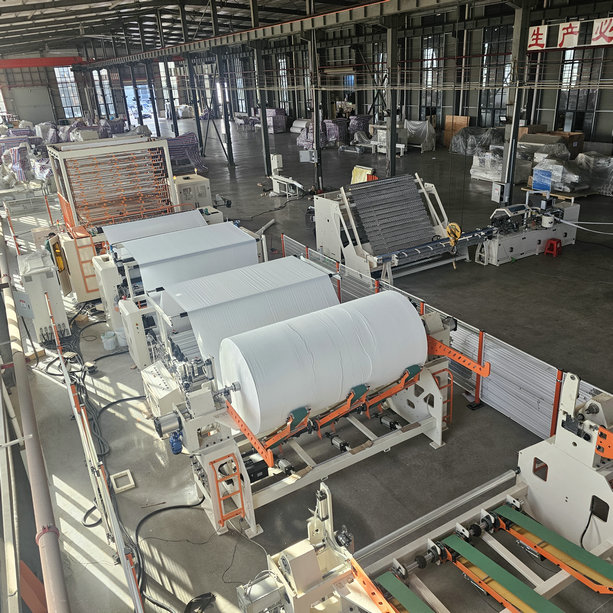

1. آلة إعادة لف ورق التواليت ومنشفة المطبخ الأوتوماتيكية بدون توقف XY-TQ-B

سمات:

• الآلة بأكملها مجهزة بأجهزة استشعار للأشعة تحت الحمراء وإنذار التوقف التلقائي لتكسر الورق.
•  يستخدم رأس الماكينة وحامل اللف الجامبو محركات مستقلة؛ وحدة إعادة اللف لديها أيضًا محرك مستقل، وشد كل وحدة قابل للتعديل بشكل فردي.
•  تستخدم الألواح الجانبية للرأس لوحة فولاذية سميكة وهيكل تثبيت لولبي لضمان التشغيل المستقر عالي السرعة.
• تبلغ سرعة التوازن الديناميكي لأسطوانة إعادة اللف 500 متر في الدقيقة.
• تم تجهيز كل مجموعة من إطارات نقل الورق الخام بمفاتيح التوقف والتشغيل في حالات الطوارئ.
• كل مجموعة من حاملات اللفائف الضخمة يمكن تشغيلها في كل من الاتجاهين الأمامي والخلفي، مما يتجنب الحاجة إلى العمال لقلب الورق بشكل متكرر ذهابًا وإيابًا، مما يوفر الوقت.
• تستخدم وحدة التحكم PLC Omron، وتستخدم المحركات المؤازرة ومحولات التردد Invt، وتستخدم أجهزة التشفير Autones.
• إطار تفريغ الورق الخام المطابق مناسب للفة الضخمة بقطر يصل إلى 2500 مم، ويتميز بهيكل بدون عمود، ومشبك أسطواني هوائي، ووزن أقل من 3 طن.
•  يتحكم المحرك المجهز في جهاز المحاذاة الجانبية للورق الخام، مما يجعل التشغيل أكثر بساطة.
•  تسمح الواجهة المتكاملة للغاية بين الإنسان والآلة بالإعداد المباشر للمعلمات مثل قطر المنتج النهائي ومسافة السلك (ضمن نطاق التصميم) على شاشة اللمس، مما يجعل التشغيل سهلاً.
•  إن بكرات السحب وبكرات الركوب الأمامية والخلفية مطلية بسبائك صلبة، مما يؤدي إلى عمر خدمة أطول.

2. XY-SD-B Automatic conveyor Paper core machine

سمات:

• وضع تشكيل قلب الورق: حزام عمودي مسطح
• طريقة قطع قلب الورق: قطع التحكم بالأسطوانة
• وضع العمل للقاطع: اعتماد قطع نوع السكك الحديدية الدليلية ；
• نظام التشحيم: جهاز تشحيم للورقة الأولى
• جهاز الغراء: يمكن للجهاز اليدوي إيقاف الآلة وفصل الورق عن عجلة التحجيم تلقائيًا

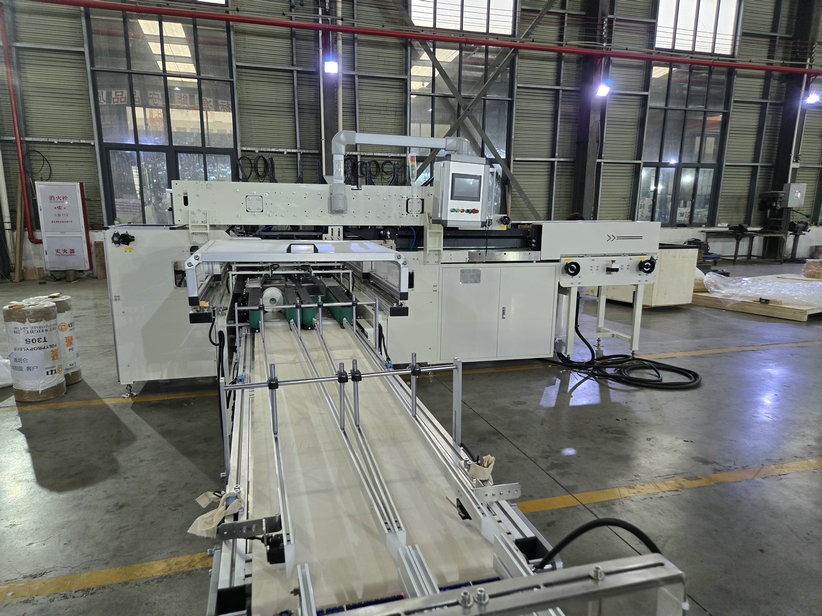

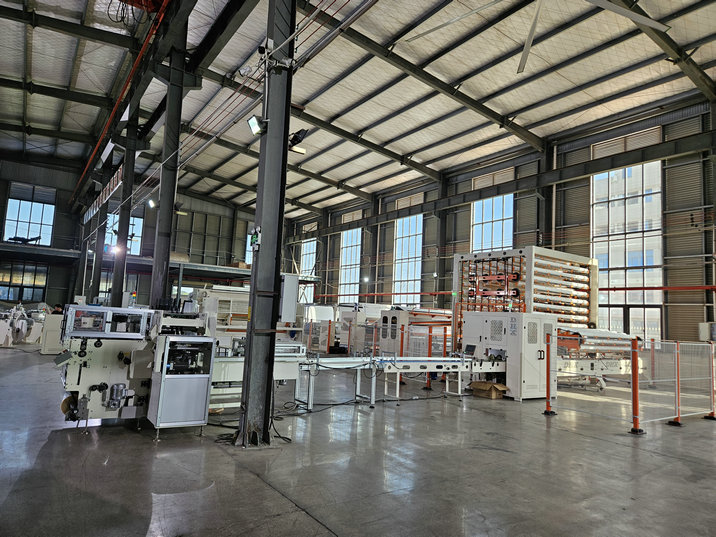

3. آلة قطع المنشار الأوتوماتيكية لورق التواليت ومنشفة المطبخ XY-AI-280

سمات:

• تم تصميم آلة المنشار ذات القناة المزدوجة لقطع لفات ورق التواليت ولفائف مناشف المطبخ، مما يوفر أتمتة وكفاءة عالية.
• إنه يتميز بنظام قيادة مؤازر متقدم، تحكم في سرعة التردد المتغير، أتمتة PLC، وتشغيل شاشة اللمس سهلة الاستخدام.
• يقوم نظام المحرك المؤازر بتشغيل موضع لوحة دفع السلسلة ويحرك لفة الورق بشكل متقطع للتحكم بدقة في طول قطع لفة الورق.
• تقوم الأسطوانة بدفع عجلة الطحن لتلامس السكين الدائري لتحقيق الشحذ السلبي. يمكن ضبط معلمات التوضيح والتحكم فيها عن طريق شاشة اللمس.

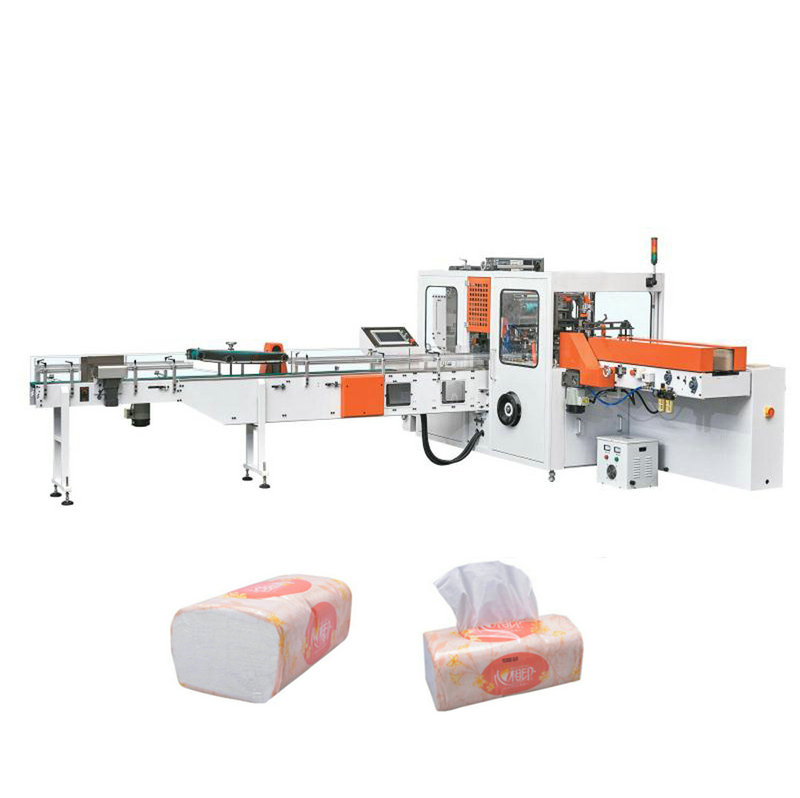

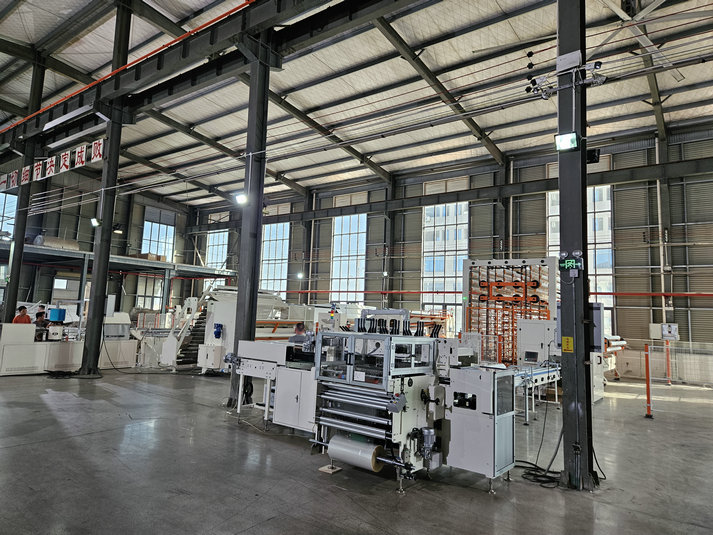

4. XY-AI-399 آلة تغليف مناديل الحمام ومنشفة المطبخ الأوتوماتيكية بالكامل

 سمات:

لا توجد وظيفة حقيبة فارغة‌: يعمل غراب التغذية بدون حركة الفيلم، مما يمنع نفايات الفيلم أثناء التعبئة.
محرك سيرفو مستقل‌: يتم تشغيل كل جزء متحرك من الوحدة الرئيسية بواسطة محرك سيرفو مخصص، مما يضمن الاستجابة السريعة والتحكم الدقيق في الحركة.
التحكم المتكامل في الحركة‌: مزود بوحدة تحكم في الحركة وواجهة شاشة تعمل باللمس ومحركات مؤازرة ووحدة التحكم في درجة الحرارة للتشغيل المتزامن. يقوم البرنامج المضيف تلقائيًا بالتسارع من بدء التشغيل إلى السرعة المحددة مسبقًا بناءً على تدفق المواد الواردة.
شاشة لمس سهلة الاستخدام‌: تتميز بشاشة LCD كبيرة تعمل باللمس لإجراء تعديلات بديهية على المعلمات وتغييرات سريعة في المواصفات.

الكشف الدقيق عن الفيلم‌: يكتشف مستشعر كهروضوئي عالي الدقة موضع تخطيط الفيلم، مما يسمح بإجراء تعديلات مباشرة على المعلمات عبر شاشة اللمس من أجل الضبط الدقيق.
الكي الجانبي القابل للتعديل‌: يمكن تعديل الفجوة بين ألواح الكي الجانبية لتلائم أحجام المنتجات المختلفة. تستخدم لوحة الكي الحرارية تصميمًا متكاملاً لأداء ثابت.
درجة حرارة الكي الجانبية التي يمكن التحكم فيها‌: قابلة للتعديل يدويًا بناءً على سرعة المضيف، مع نظام مستقل للتحكم في درجة الحرارة يوفر دقة واسعة النطاق. يضمن حواف محكمة الغلق بشكل جمالي مع تشغيل/إيقاف التسخين الاختياري للكي الجانبي.

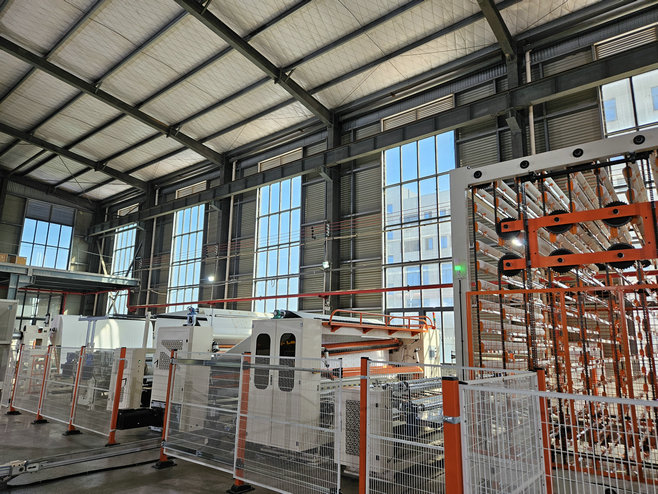

1. آلة إعادة لف ورق التواليت ومنشفة المطبخ الأوتوماتيكية بدون توقف XY-TQ-B

المعلمات التقنية:

1. الجزء الخلفي: مجموعتان
2. قطر ورق لفة جامبو: الحد الأقصى. 2500 ملم
3. عرض ورق لفة جامبو: الحد الأقصى. 2850 ملم
4. سرعة الإنتاج: 250 م/دقيقة
5. قطر اللف: 90-140mm
6. كم عمود 3 بوصة للحامل الخلفي: مجموعتان
7. جهاز النقل واللصق لوحدة قلب الورق: مجموعة واحدة
8. آلة ختم الغراء الذيل: مجموعة واحدة

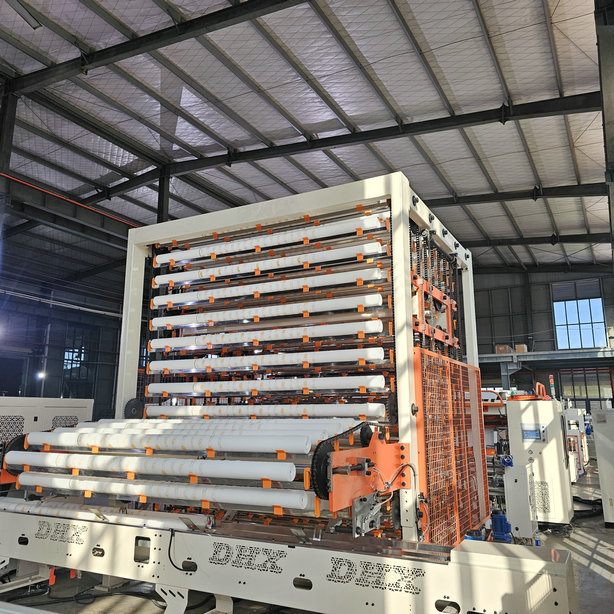

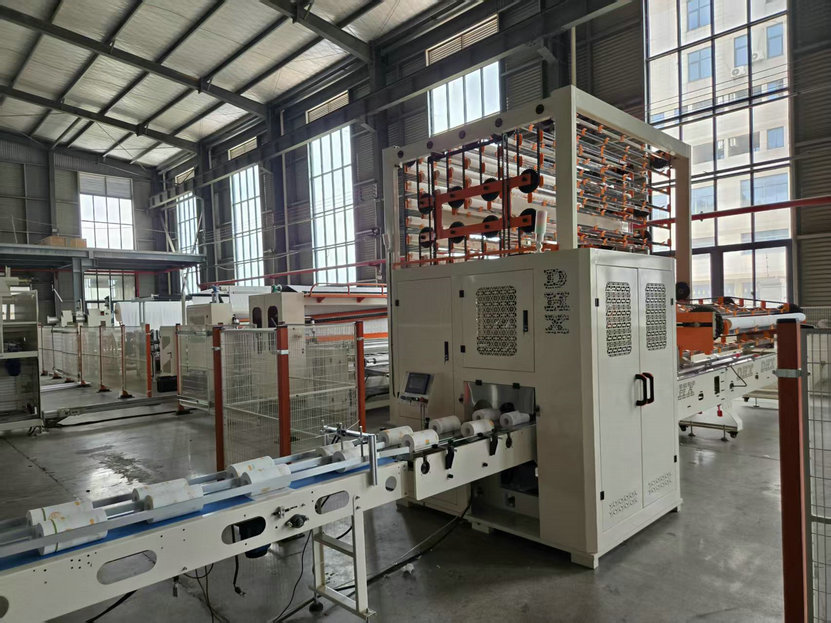

9. مجمع لفة السجل: مجموعة واحدة (يمكن تخزين 130 لفة سجل)
10. نظام التحكم الكهربائي

2. آلة نقل الورق الأوتوماتيكية XY-SD-B

المعلمات التقنية:

1. السرعة: 45-70 م/دقيقة
2. قطر قلب الورق: 40-76 مم (تحتاج إلى تأكيد مقدمًا)
3. رقم الطبقة: 2-4 طبقة
4. الطاقة: 17 كيلو وات 380 فولت 50 هرتز 3 مراحل
5. تعديل طول الورق الأساسي: شاشة تعمل باللمس للضبط
6. جهاز القطع: شفرة دائرية، الحز الهوائي

3. آلة قطع المنشار الأوتوماتيكية لورق التواليت ومنشفة المطبخ XY-AI-280

المعلمات التقنية:

1. السرعة: 100 قطعة/دقيقة
2. قطر القطع: 90-140mm
3. عرض اللفة الجامبو: 2800mm
4. طول القطع: 80-280 مم
5. يتم التحكم بها بواسطة اللوحة، دقة التحكم هي ± 2 مم

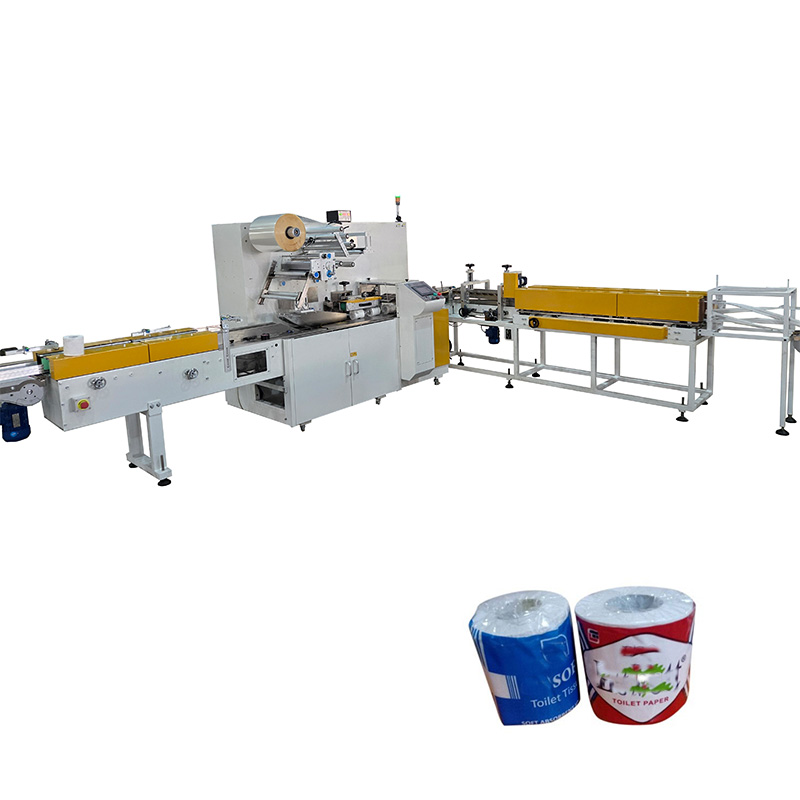

4. XY-AI-399 آلة تغليف مناديل الحمام ومنشفة المطبخ الأوتوماتيكية بالكامل

معلمة التكنولوجيا:

1. السرعة: 20-120 عبوة/دقيقة
2. حجم حقيبة المدى الأقصى: L600 * W480 * H300 (مم)
3. لفة مناديل التواليت: 2-60 لفة منشفة المطبخ: 1-24 لفة
4. مصدر الطاقة: 380 فولت، 50 هرتز، 3 مراحل
5. متطلبات ضغط الهواء المصغر: 5Mpa
6. مواد التغليف: فيلم بلاستيكي PE، PP، PPE، OPP، CPP، PT
7. سمك البولي ايثيلين، البولي إثيلين المنخفض الكثافة 25-40 ميكرون
8. السطح: الفولاذ الكربوني
9. استهلاك الطاقة: 31 كيلو واط
10. حجم الماكينة: الطول 8500 مم * العرض 4500 مم * الارتفاع 1800 مم
11. وزن الآلة: 8000 كجم
12. اللون: أبيض أو مخصص

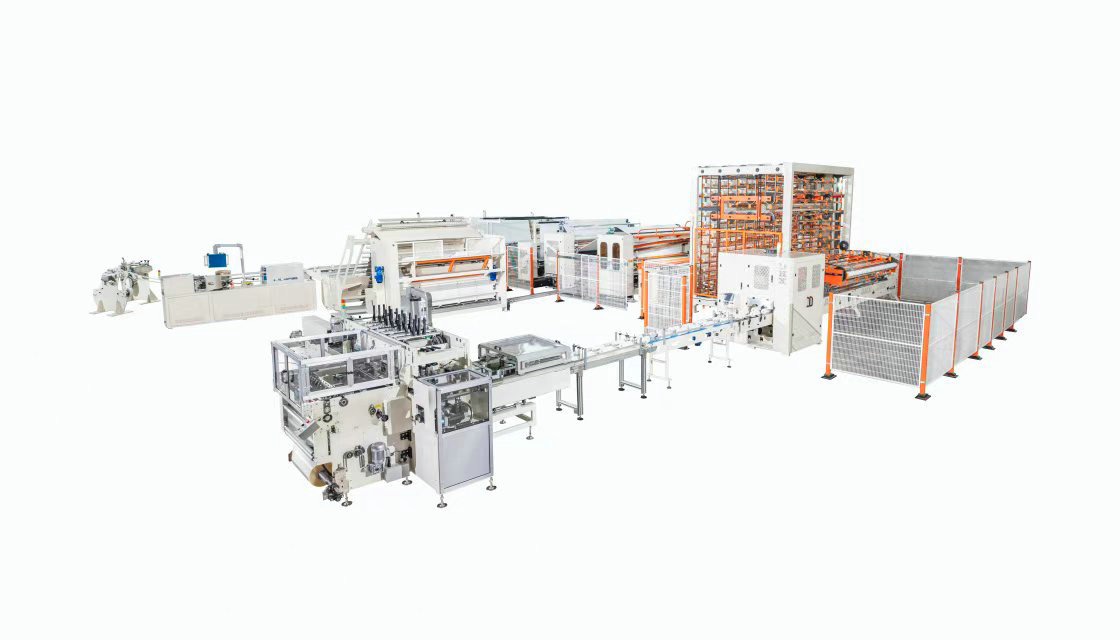

خط إنتاج آلة تصنيع ورق التواليت ومنشفة المطبخ بدون توقف يتضمن 4 مجموعات من الماكينات:

1. آلة إعادة لف ورق التواليت ومنشفة المطبخ الأوتوماتيكية بدون توقف XY-TQ-B
2. آلة نقل الورق الأوتوماتيكية XY-SD-B
3. آلة قطع المنشار الأوتوماتيكية لورق التواليت ومنشفة المطبخ XY-AI-280
4. XY-AI-399 آلة تغليف مناديل الحمام ومنشفة المطبخ الأوتوماتيكية بالكامل

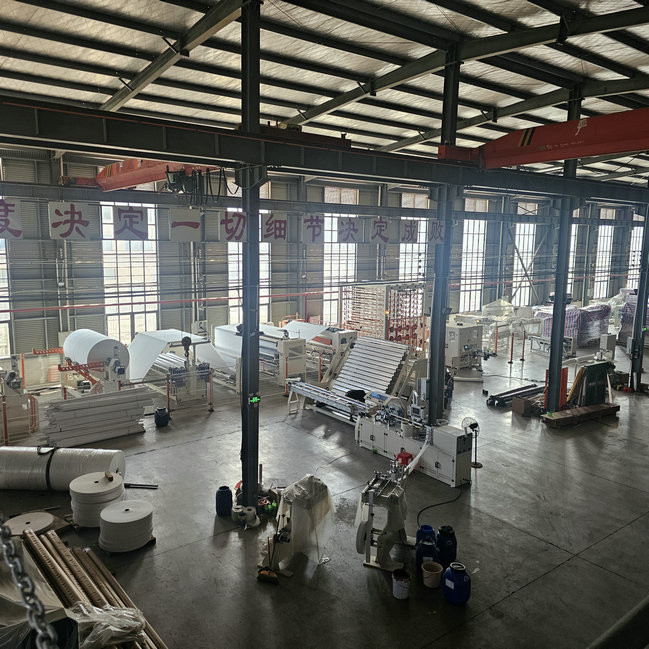

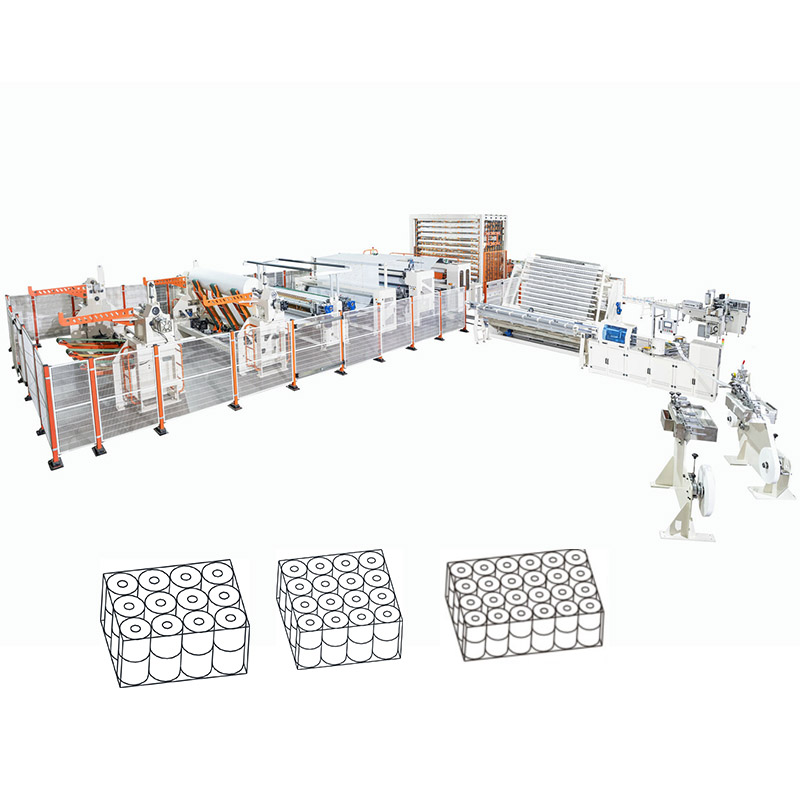

يتكون خط إنتاج مناديل التواليت بدون توقف من حامل رول جامبو كبير، ووحدة نقش تصفيح بالغراء (اختيارية)، ووحدة طباعة بلونين (اختيارية)، ووحدة رئيسية لإعادة اللف المستمر عالية السرعة، وآلة ختم غراء الذيل (أو غراء غير ذيل)، ومجمع كبير من لفة الورق، وآلة قطع منشار لفافة الورق عالية السرعة، وآلة لف قلب الورق عالية السرعة، ومجمع قلب الورق (اختياري)، وآلات تعبئة المناديل الورقية الأوتوماتيكية بمواصفات وأشكال تعبئة مختلفة. جميع الوحدات الوظيفية والملحقات تعمل معًا بسلاسة وتعمل بسلاسة، مما يجعلها معدات مثالية لإنتاج ورق التواليت وورق المطبخ ذو الطباعة الملونة.
