خط إنتاج ورق تواليت مصفح من 10 لفات بآلات XY-TQ-B وXY-AI-400

XY-TQ-B Automatic color printing glue lamination kitchen towel macihne

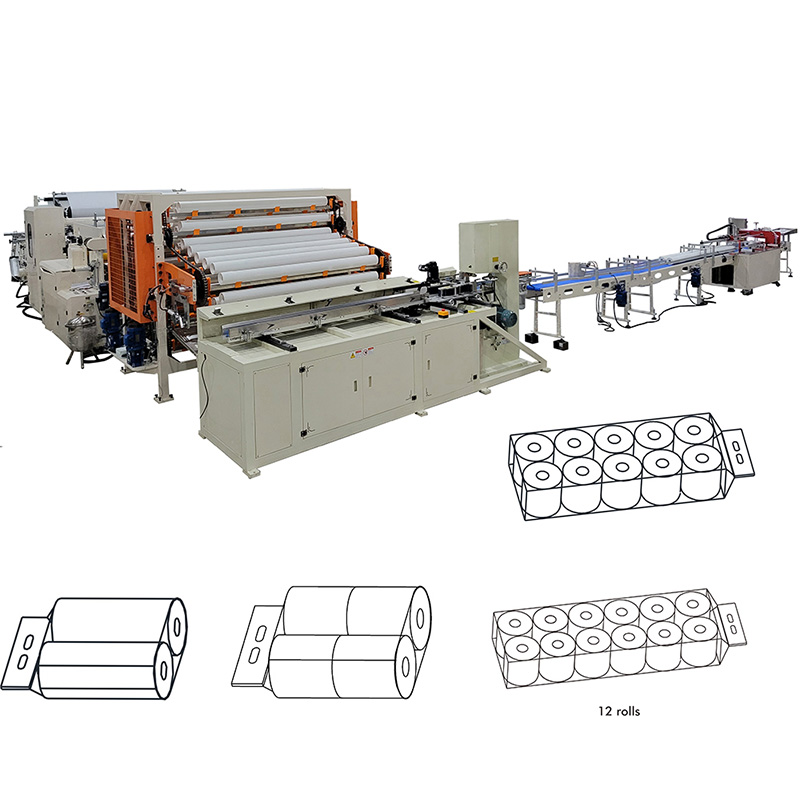

خط إنتاج لفات ورق التواليت الصغيرة 10 لفات مع وحدة التصفيح بالغراء

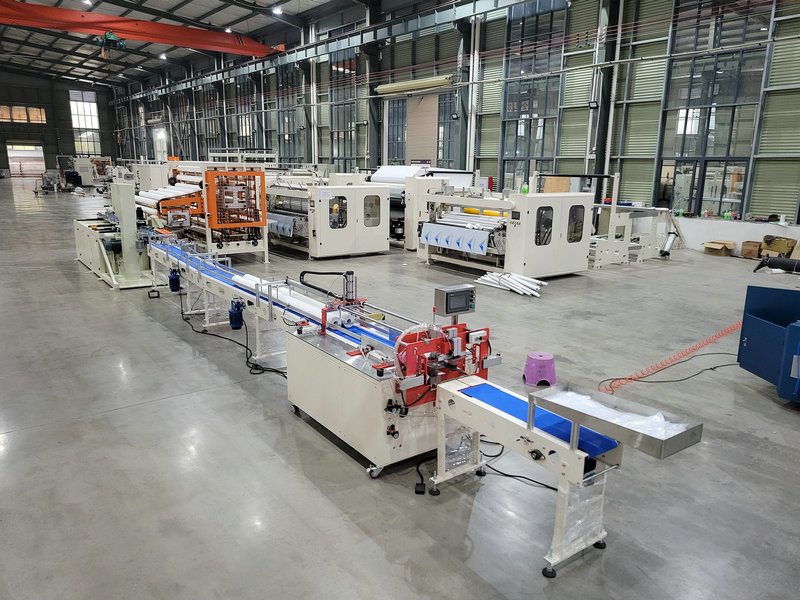

عند التحول من إنتاج لفات الجامبو إلى عبوات التجزئة الصغيرة، يواجه المشتري عادةً ثلاث نقاط ضغط: ضبط شد الورق أثناء إعادة اللف، ثبات طول الذيل بعد التصفيح، ثم مطابقة القطع مع التعبئة. هذا الخط يجمع أربع وحدات متتابعة — آلة إعادة اللف XY-TQ-B، مجمع اللفائف XY-203، آلة القطع بالمنشار الشريطي XY-AI-400، وآلة التعبئة شبه الأوتوماتيكية XY-AI-398A — لتغطية دورة التحويل من لفة الجامبو حتى حزمة 10 لفات جاهزة للبيع.

المواد الخام وشروط التشغيل

يعمل الخط على لفة الجامبو بعرض 1850 مم وبقطر أقصى 1200 مم وقطر داخلي لقلب الورق 76.2 مم، وهي القياسات التي تحدد مدى توافق الخط مع مورد الورق الحالي لديك. تُغذّى اللفة عبر مجموعتين من حاملات الورق مع محرك فردي للتحكم في الشد، وهو ما يسمح بضبط التوتر بين الطبقات عند اختلاف كثافة الورق بين مورد وآخر. أما مسافة التثقيب فتُضبط عبر أربع شفرات سندانية في نطاق 90–140 مم، ما يعني أن تغيير مقاس اللفة النهائية يتم من خلال تغيير موضع الشفرات لا تغيير الوحدة.

قبل تثبيت أي ترتيب شراء، يُنصح بمطابقة مواصفات الورق المورّد (العرض، القطر، القطر الداخلي للقلب) مع جدول المواصفات الفنية، لأن أي اختلاف في عرض الجامبو يستلزم مراجعة إعداد الحاملات ووحدة النقش معاً.

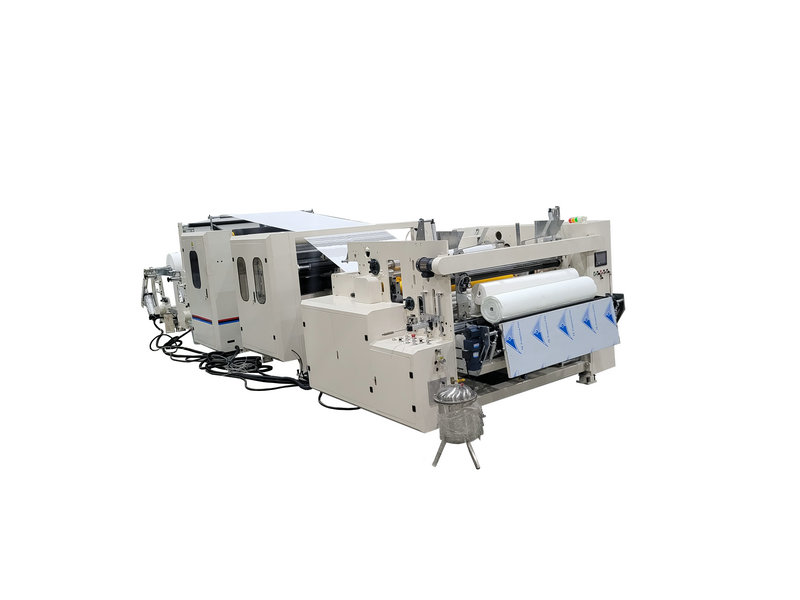

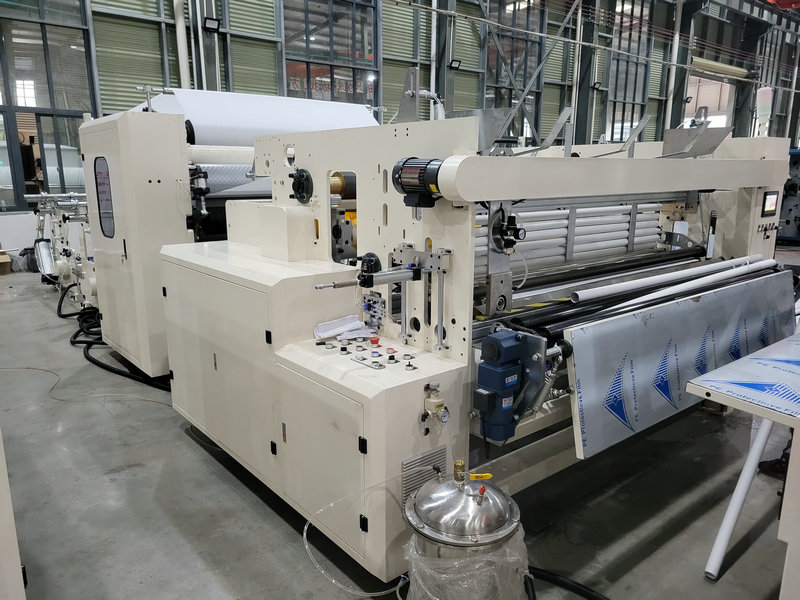

وحدة إعادة اللف XY-TQ-B: من الجامبو إلى لفة مضغوطة

تتولى هذه الوحدة المهام الأساسية في الخط، وتشمل:

• نظام التغذية وإعادة اللف: أداة دفع آلية للسجل بعد اللف، مع إعادة لف السجل الجديد بسلاسة لتقليل التوقف بين الدورات.
• وحدة معالجة الحواف المتكاملة: تشذيب الحواف، تغذية القلب، رش الغراء، والختم في عملية واحدة متزامنة.
• تحسين طول الذيل: ترك ذيول بمقاس 10–18 مم لتسهيل الترجيع وتقليل هدر الاختصارات.
• نظام التحكم: عناصر تحكم PLC قابلة للبرمجة مع واجهة HMI وتشخيصات تعمل باللمس لمراقبة البيانات وتعديل المعلمات.
• الحامل الخلفي المعياري: ثلاثة حوامل خلفية مثبتة أفقياً مع تحميل هوائي وأحزمة مسطحة عريضة، وكل لفة ضخمة تدعم التعديل المستقل.
• وحدة النقش: بكرات نقش من نقطة إلى نقطة لمحاذاة الطبقات، بما يدعم نعومة الورق ووضوح النمط.
• ربط الورق: مفاتيح تشغيل تتيح ربط الورق بشكل آمن أثناء التشغيل.

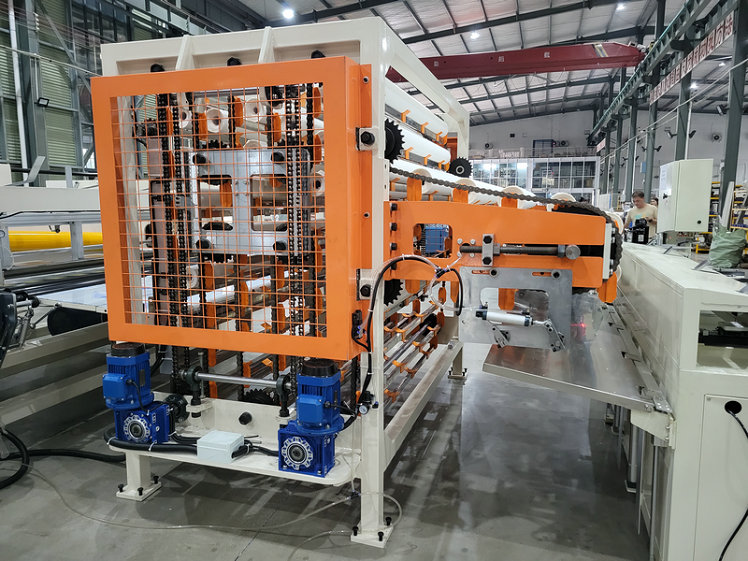

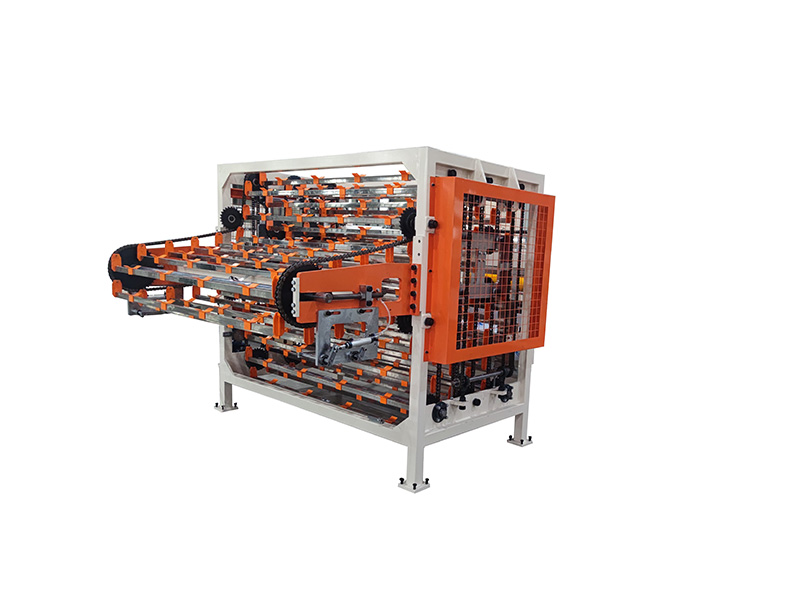

مجمع اللفائف XY-203: تثبيت التصفيح قبل القطع

بعد خروج السجل من وحدة إعادة اللف، يمر إلى مجمع اللفائف XY-203 الذي يعمل على تجفيف ورق التواليت المصفح بالغراء قبل مرحلة القطع والتعبئة، للحصول على التصاق أكثر ثباتاً وتأثير تصفيح أفضل. هذه الخطوة مهمة تحديداً عند تشغيل خطوط التصفيح، لأن قطع السجل قبل تمام جفاف الغراء يؤدي إلى انفصال الطبقات أو تشوه الحواف.

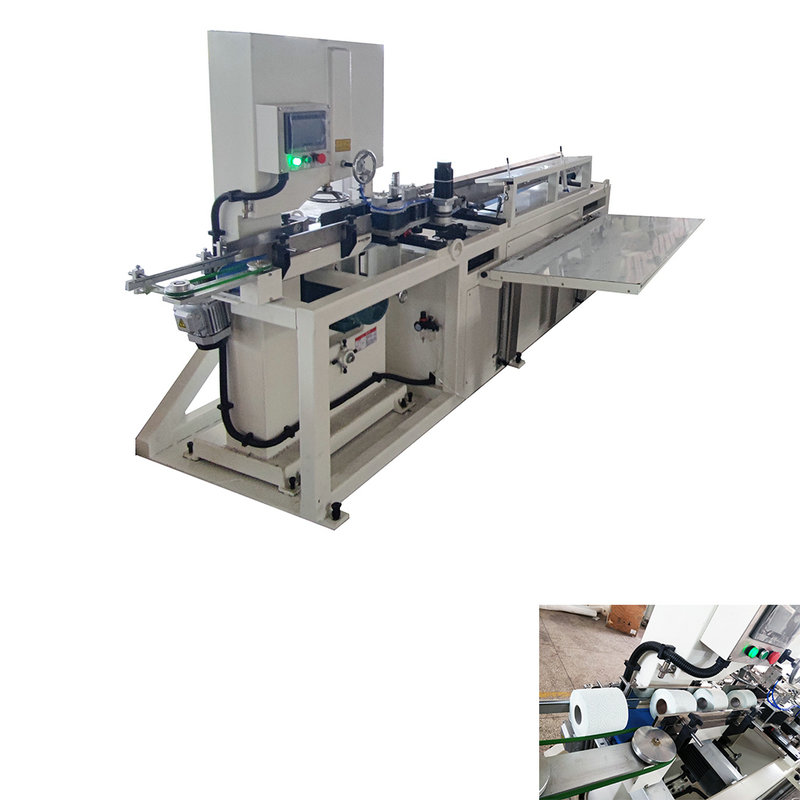

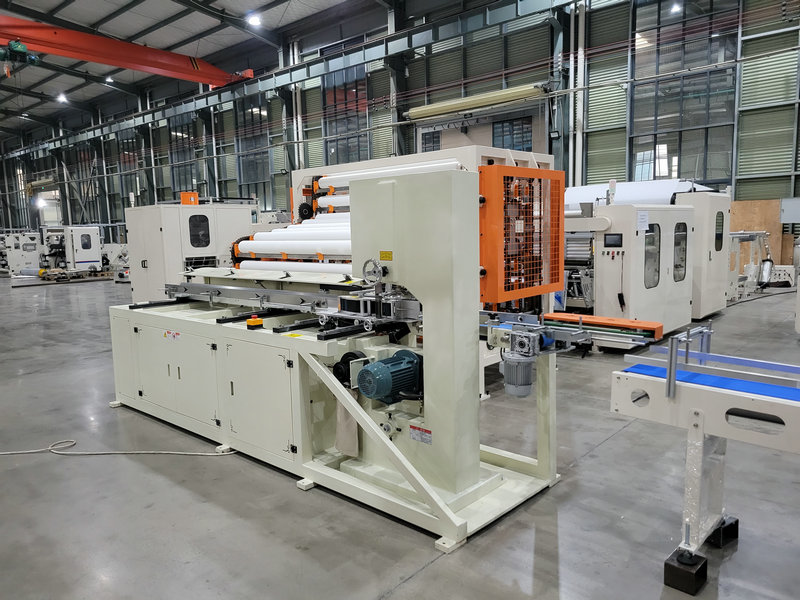

آلة القطع XY-AI-400: دقة الطول وفرز المخلفات

تتعامل آلة القطع بالمنشار الشريطي مع تحويل السجل الطويل إلى لفات صغيرة جاهزة للتعبئة، وتشمل وظائفها المؤكدة:

• إيقاف تلقائي مع إنذار عند تعذّر قطع الورق.
• نظام مؤازر عالي الدقة في محرك التغذية لدعم ثبات جودة المنتج النهائي.
• حساب تلقائي لعدد المنتجات النهائية بناءً على أبعاد المادة الخام والطول المستهدف.
• مقاطعة التشغيل عند إدخال بيانات غير صحيحة، مع تعديل سريع من الواجهة.
• فرز أوتوماتيكي لرؤوس ومخلفات الورق.
• نظام شحذ سكين أوتوماتيكي قابل للتعديل حسب نوع الورق المقطوع، لإطالة عمر الشفرة.
• عجلات فولاذية مقوّاة في نظام الشحذ لتحسين كفاءة الشحذ.

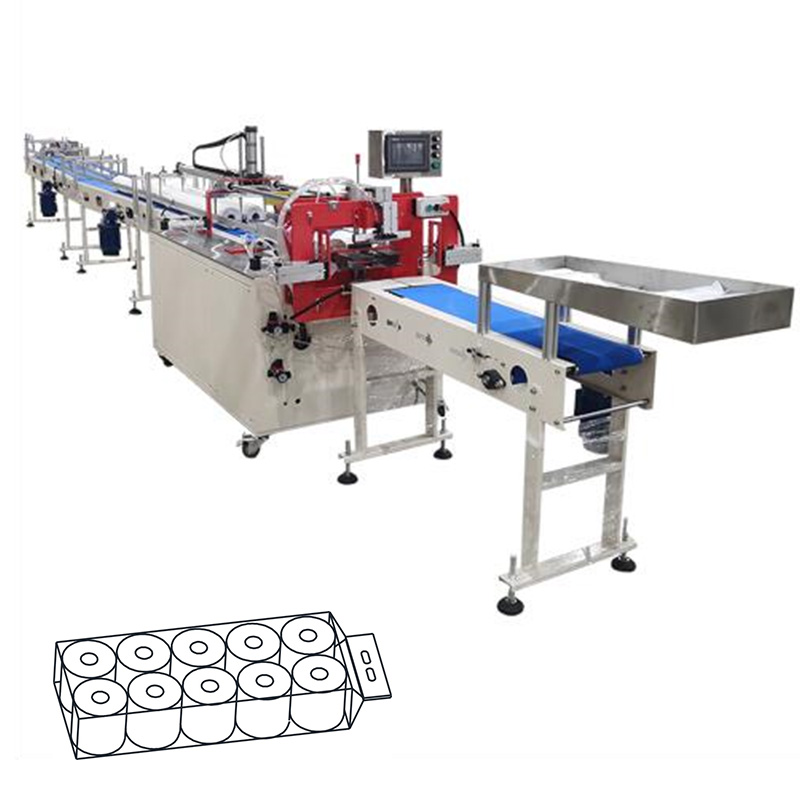

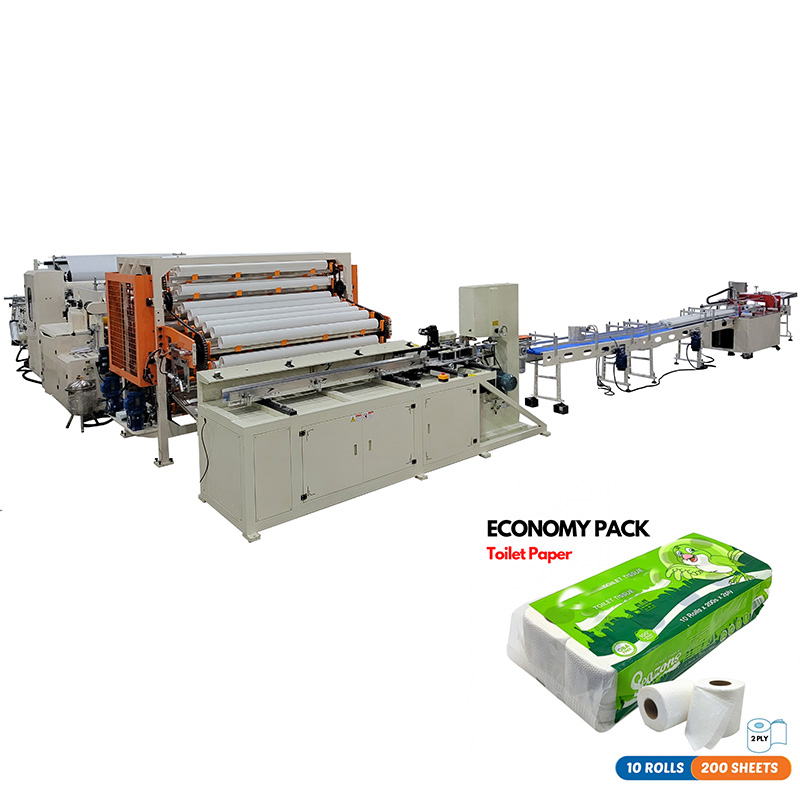

آلة التعبئة XY-AI-398A: حزمة 10 لفات

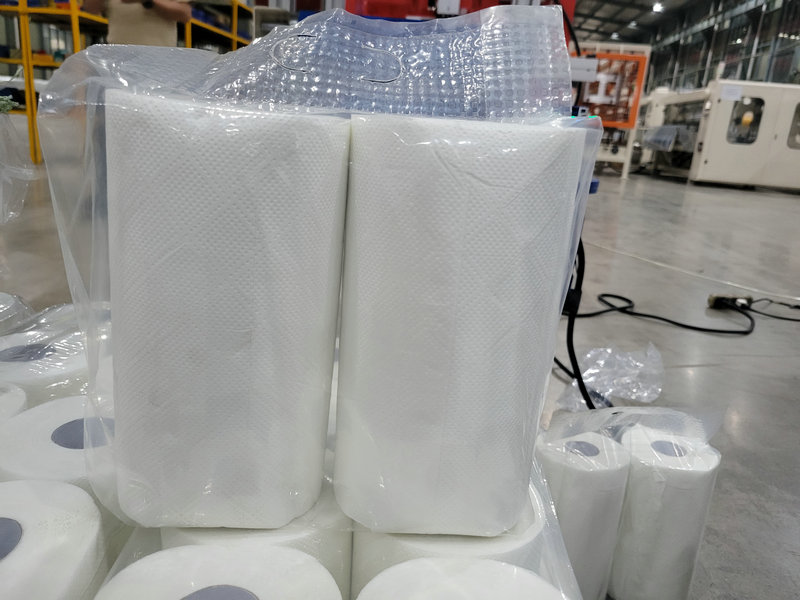

تُكمل وحدة التعبئة شبه الأوتوماتيكية دورة الخط بإنتاج حزمة 10 لفات، وتشمل خصائصها:

• تعدد الوظائف: نقل تلقائي، تشغيل برأس واحد، تغذية آلية، ختم، وعدّ.
• نظام التحكم: برمجة كمبيوتر قائمة على PLC وشاشة عرض معلمات LCD، مع تبريد مياه وتحكم دقيق في درجة الحرارة لحماية أسلاك وأشرطة التسخين، وآلية دفع منتج مؤازرة لتحديد الموقع بدقة.
• جودة التغليف: تغليف وختم أنيق، مع أوضاع تشغيل كاملة أو شبه أوتوماتيكية، وتصميم متوافق مع الناقل يتيح التكامل مع أنظمة التعبئة الأوتوماتيكية.
• القدرة الإنتاجية: معالجة 8–12 حزمة في الدقيقة بعملية عمل واحدة.
• التوافق: مناسبة للفات المرحاض الأساسية وغير الأساسية.
• البناء: إطار صلب ومكونات مستوردة لتشغيل مستقر وعمر افتراضي أطول للمعدات.

اختيار الإعداد: ما يجب حسمه قبل طلب عرض السعر

القيم التفصيلية للسرعة والطاقة والأبعاد والوزن موجودة في جدول المواصفات الفنية بالصفحة؛ ويجب تأكيد الإعداد النهائي لكل وحدة عند الطلب، لأن ترتيب الوحدات ومسارات النقل بينها يتغيران بحسب مساحة المصنع.

أسئلة يطرحها مشتري خطوط التحويل

هل يمكن تشغيل الخط على ورق مطبوع أو مصفح؟

نعم، وحدة النقش في XY-TQ-B مصممة لمحاذاة الطبقات، ومجمع اللفائف XY-203 مخصص لتجفيف الورق المصفح بالغراء قبل القطع. أما تفاصيل نوع الغراء ودرجة الحرارة فتُحدد حسب المادة المستخدمة ويجب تأكيدها عند الطلب.

كيف يتم تغيير مقاس اللفة النهائية؟

يتم ذلك عبر ضبط مسافة التثقيب ضمن نطاق 90–140 مم باستخدام أربع شفرات سندانية، مع مراجعة إعداد وحدة القطع لضمان مطابقة الطول المستهدف.

ما الذي يحدث عند تعذّر القطع أو إدخال بيانات خاطئة؟

في XY-AI-400 يتوقف الجهاز تلقائياً ويطلق إنذاراً عند تعذّر القطع، ويقاطع التشغيل عند إدخال بيانات غير صحيحة مع إمكانية التعديل السريع من الواجهة.

هل يمكن ربط وحدة التعبئة بخط أوتوماتيكي لاحقاً؟

تصميم XY-AI-398A متوافق مع الناقل ويتيح التكامل مع أنظمة تعبئة ورق التواليت الأوتوماتيكية، ما يسمح بترقية تدريجية بدل استبدال الوحدة.

الخطوة التالية

لتحويل هذه المواصفات إلى عرض سعر دقيق، أرسل لنا: عرض وقطر لفة الجامبو المتاحة، مقاس اللفة النهائية المطلوب، عدد اللفات في الحزمة، ونوع التصفيح أو الطباعة إن وُجد. يمكنك أيضاً الاطلاع على آلات ورق المناديل اليدوية لمقارنة خيارات التحويل الأخرى، أو مراجعة الأسئلة الشائعة حول آلات المناديل قبل تحديد الإعداد النهائي.
