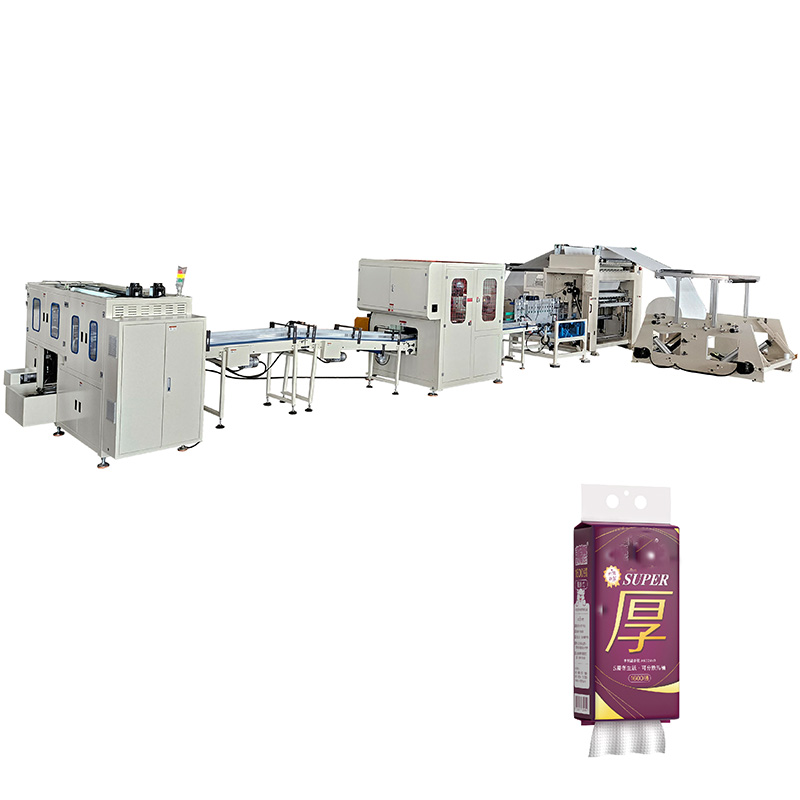

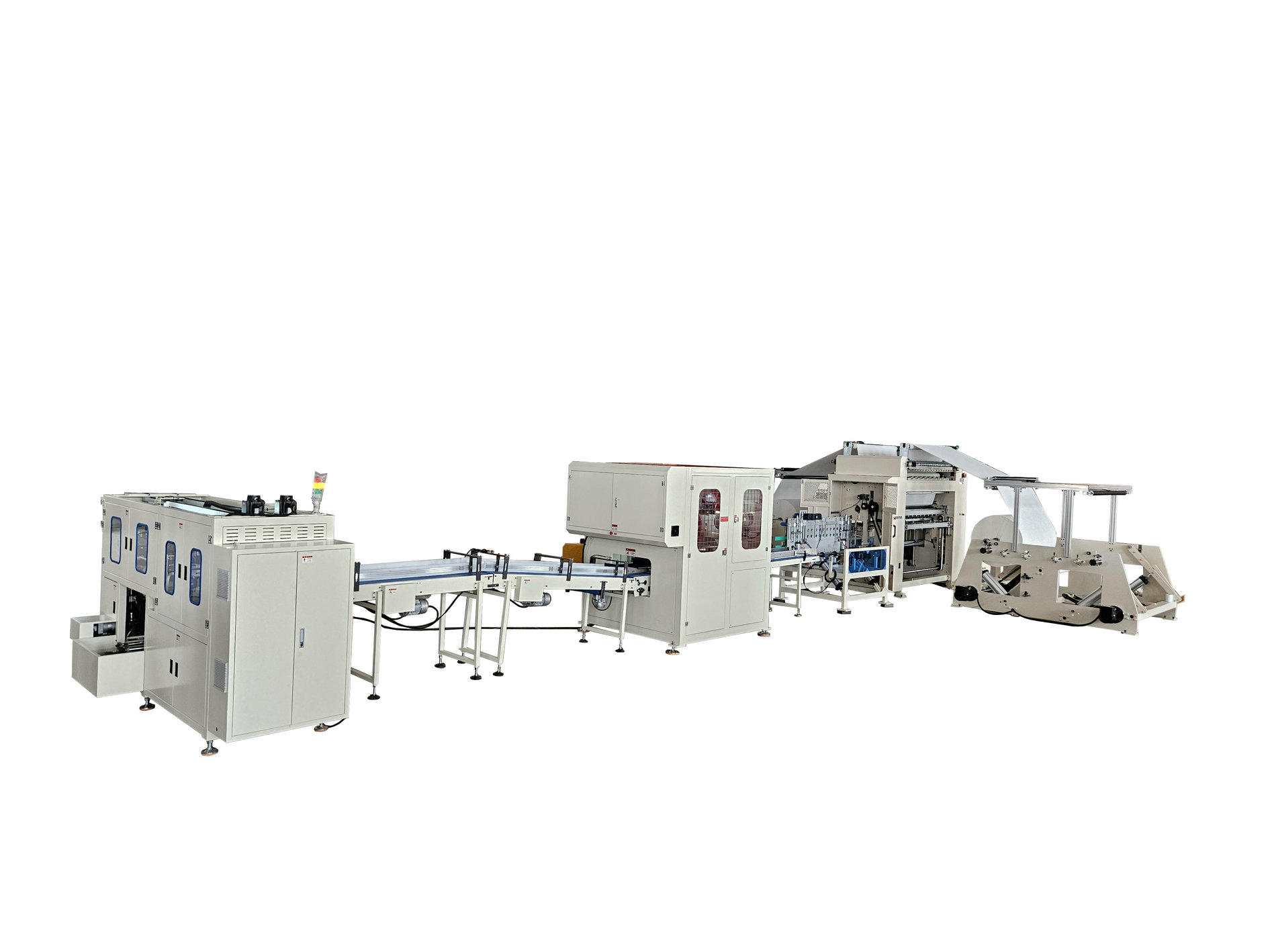

خط إنتاج آلة تصنيع مناديل الوجه الأوتوماتيكية من النوع المعلق

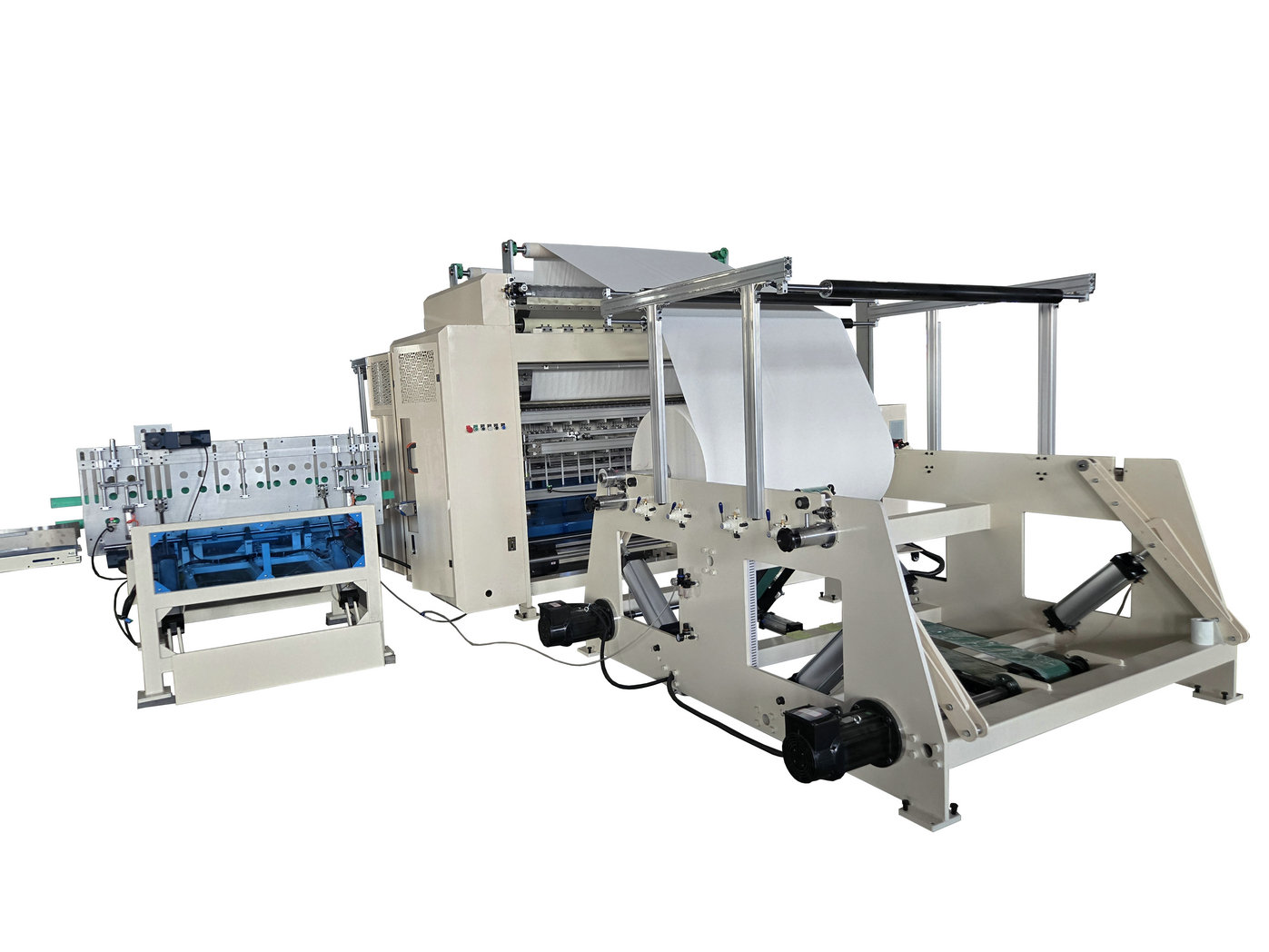

1. آلة طي مناديل الوجه ذات النقل الأوتوماتيكي XY-GU-20A

الميزة والوظائف

1. الهيكل الرئيسي: هيكل من نوع لوح الحائط
2. طريقة العد: اعتماد التشفير عالي الدقة
3. آلية الطي: طي الامتزاز الفراغي
4. استهلاك الغاز: 1000 لتر/ نوبة
5. الكشف عن كسر الورق: مع نظام الكشف عن كسر الورق، فإن الآلة بأكملها سوف تتوقف عند حدوث كسر للورق، مما يقلل من هدر الورق الخام
6. وضع النقل لحوامل اللف الجامبو: محرك مستقل للتحكم
7. الحماية: مكونات ناقل الحركة الرئيسية محمية بغطاء واقي

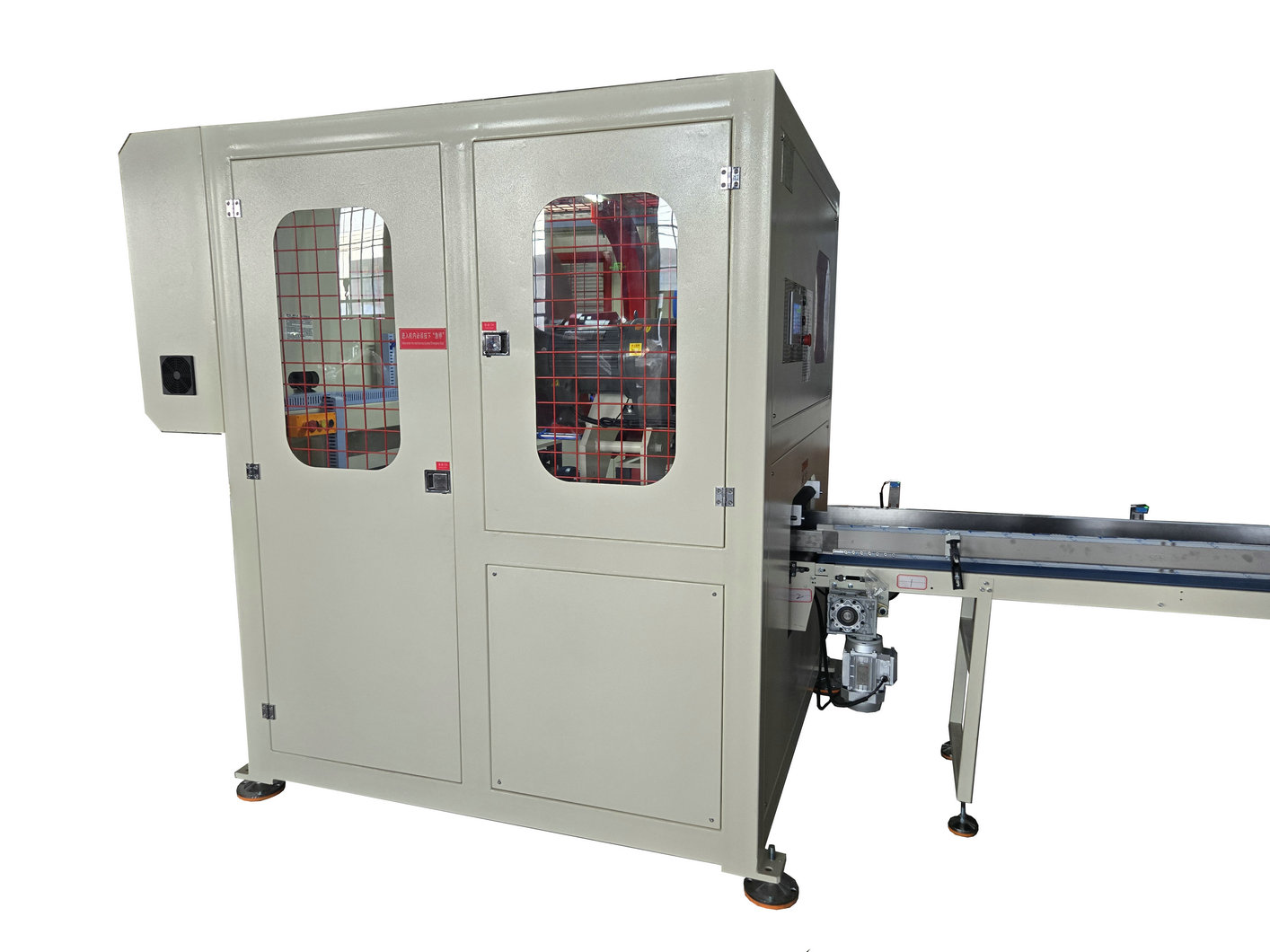

2. آلة قطع مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-GU-281

الميزة والوظائف

1. السرعة: 150-180 عملية قطع/دقيقة (يعتمد على طول الورقة)

2. نظام التحكم: التحكم في برنامج PLC، محرك سيرفو، تشغيل شاشة اللمس

3. طريقة التغذية: محرك سيرفو. حزام متزامن نقل المواقع متزامن.

4. طريقة القطع: حركة دورانية مستمرة بمقدار 360 درجة

5. قطع رأس الورق ونظام إزالة الذيل. تم الانتهاء من التحكم في برنامج PLC وتشغيل شاشة اللمس. طول إزالة الرأس والذيل 10 مم - 20 مم.

6. دقة قطع الورق: نطاق خطأ القطع أقل من 1 مم

7. نظام طحن المنشار الخشبي: طحن السكين الأوتوماتيكي، معلمات ضبط شاشة اللمس

8. القطر الخارجي لقاطعة الورق: ￠610mm

9. ضغط الهواء المطلوب: 0.5Mpa (معد من قبل العميل)

10. نوع مصدر الطاقة: 380 فولت، 50 هرتز، 3 مراحل

11. الطاقة الإجمالية: 7KW

12. حجم الماكينة (الطول * العرض * الارتفاع): 1800 * 1870 * 1976 مم

13. الوزن: 2500 كجم

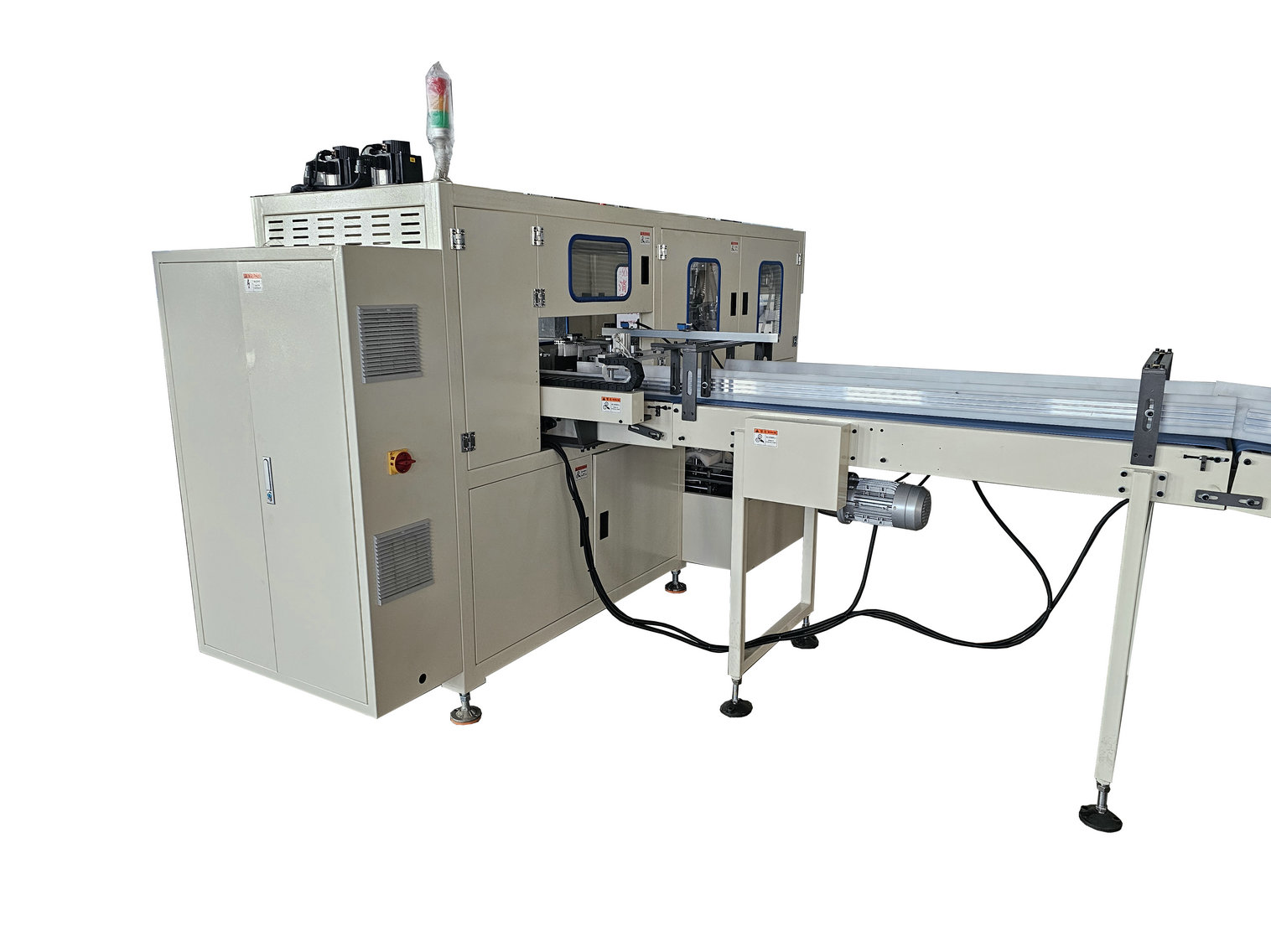

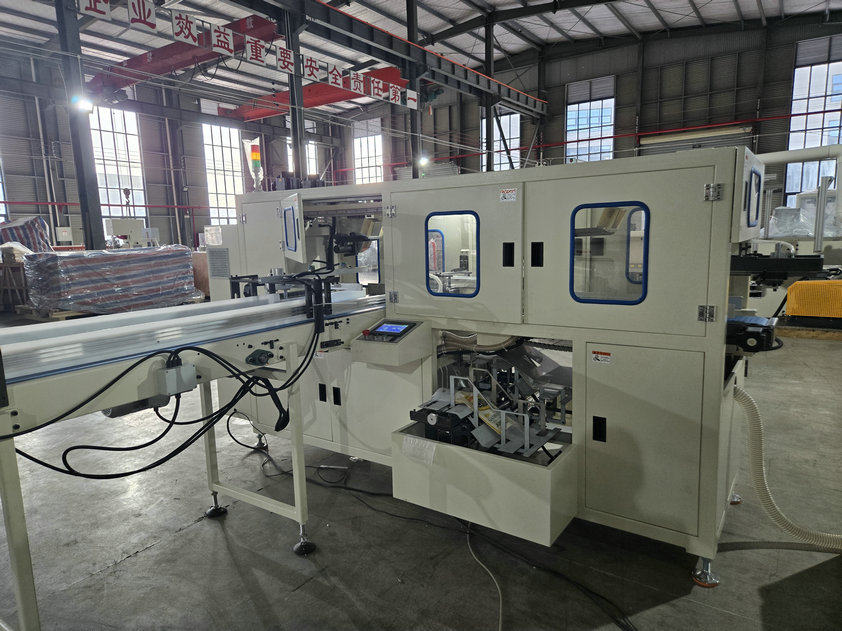

3. آلة تعبئة مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-BT-299
الميزة والوظائف:

1. هذه الآلة متصلة مع آلة قطع المنشار الأوتوماتيكية لسجل المناديل الورقية
2. نظام مؤازر، يتم التحكم فيه بواسطة PLC.
3. التغذية التلقائية، التعديل التلقائي. اعتماد أجهزة استشعار عالية الجودة.
4. تعمل بواسطة شاشة تعمل باللمس.
5. وظيفة التوقف/ الإيقاف المؤقت في حالات الطوارئ، نظام إنذار السلامة، نظام حماية الطاقة الكهربائية والهواء.
6. اعتماد نظام الختم والقطع بدرجة حرارة ثابتة.

1. آلة طي مناديل الوجه ذات النقل الأوتوماتيكي XY-GU-20A
المعلمة التقنية:

1. سرعة الإنتاج: 800-1000 ورقة/خط/دقيقة
2. حجم المنتج (الطول * العرض): 200*200 مللي متر
3. حجم المنتج المطوي (الطول * العرض): 200*100 مللي متر
4. الطاقة: 35.3 كيلو واط (380 فولت 50 هرتز 3 مراحل)
5. الحجم الكلي (الطول * العرض * الارتفاع): 8500 * 2250 * 2000 مم
6. الوزن: حوالي 5T
7. حجم لفة الجامبو: العرض: 1440 مم، القطر: 1200 مم
8.وزن الورق الخام: (14-18)*2 جم
9. منفاخ الجذور
10. محرك فردي للتحكم في الرول الجامبو

2. آلة قطع مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-GU-281
المعلمة الفنية:

1. سرعة الإنتاج: 100-120 قطعة/دقيقة
2. حجم القطع: الحد الأقصى لعرض حزام تغذية الورق: 500 مم؛ طول قطع الورق: L=80-200mm
3. الطاقة: 13.5 كيلو وات 380 فولت 50 هرتز 3 مراحل
4. الحجم الكلي: 1700*1500*2000 مللي متر (الطول * العرض * الارتفاع)
5. الوزن: 2.8 طن

3. آلة تعبئة مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-BT-299

المعلمات التقنية:

1. مصدر الطاقة: 14.4 كيلو وات 380 فولت 60 هرتز 3 مراحل
2. سرعة التعبئة: 20-28 عبوة / دقيقة
3. حجم العبوة: L: 250-500 مم
      العرض: 150-250 ملم
      الارتفاع: 90-145 ملم
4. حجم الماكينة (الطول * العرض * الارتفاع): 3750*4890*1550 مللي متر
5. الوزن: 1400 كجم

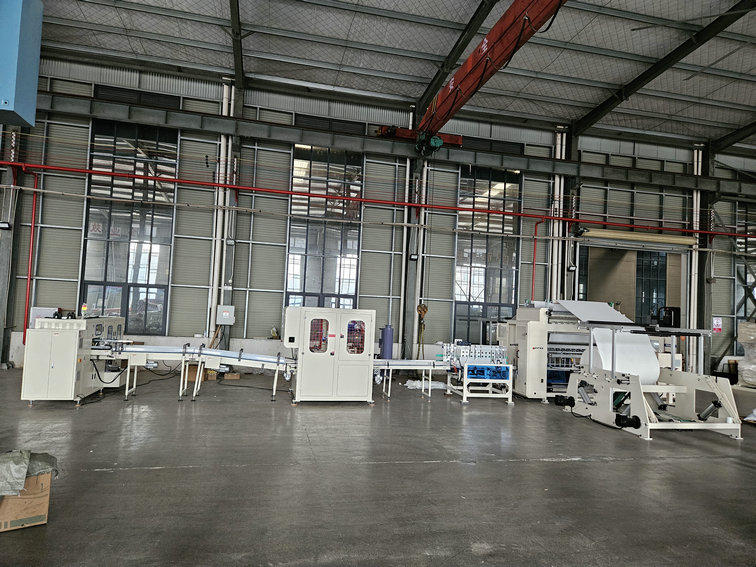

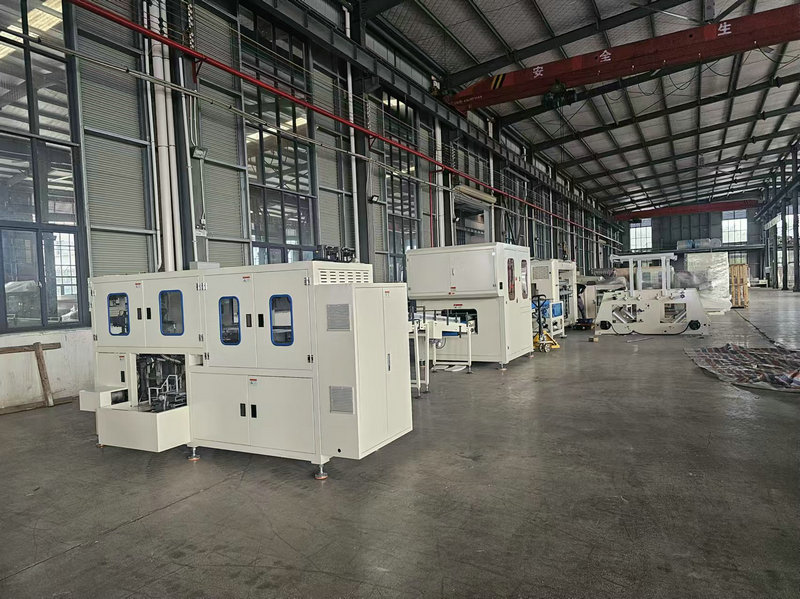

خط إنتاج ماكينة صنع مناديل الوجه الأوتوماتيكية من النوع المعلق بما في ذلك 3 مجموعات من الماكينة:

1. آلة طي مناديل الوجه ذات النقل الأوتوماتيكي XY-GU-20A
2. آلة قطع مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-GU-281
3. آلة تعبئة مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-BT-299

يتكون خط إنتاج مناديل الوجه الأوتوماتيكية على شكل تعليق من آلة طي مناديل الوجه، آلة قطع مناديل الوجه، وآلة تعبئة مناديل الوجه. تعمل هذه الآلات بسلاسة وثبات طوال العملية بأكملها، بدءًا من اللفة الكبيرة إلى ورق مناديل الوجه النهائي ذو الإخراج السفلي، يتميز خط الإنتاج هذا بمستوى عالٍ من الأتمتة، ويقلل من تكاليف العمالة، ويقلل من كثافة اليد العاملة، وهو الخيار الأمثل لتصنيع منتجات مناديل الوجه ذات السحب السفلي.
