السعر:
قابل للتفاوض
الموديل:
XY-TQ-A-A
الطاقة:
50KW 380V 50HZ 3 مراحل (يعتمد على عرض لفة الجامبو)
التطبيق:
خط إنتاج ورق التواليت 48 لفة
الوزن:
10 طن (يعتمد على عرض اللفة الجامبو)
الإخراج:

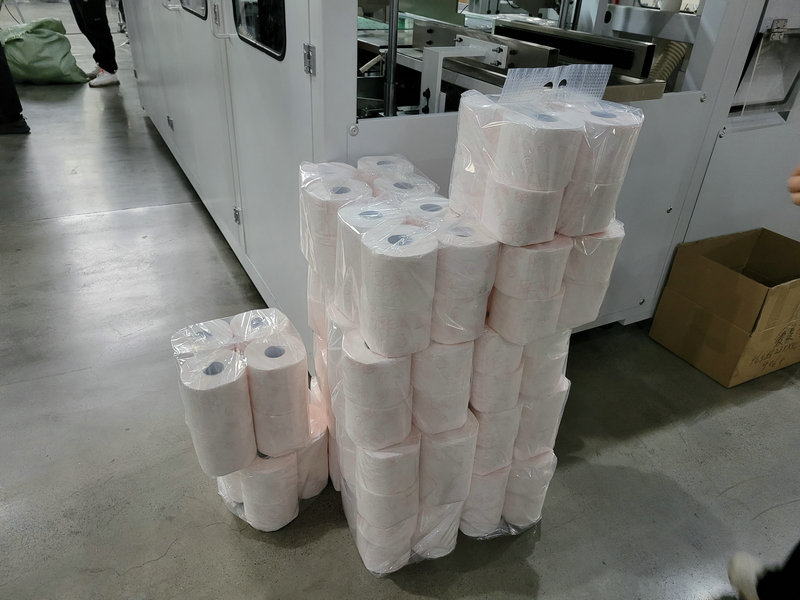

48 لفة من ورق التواليت التصفيح
أبعاد التغليف:
16496*7754*2100mm
حجم الماكينة:
الشهادة:
CE, ISO
XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line

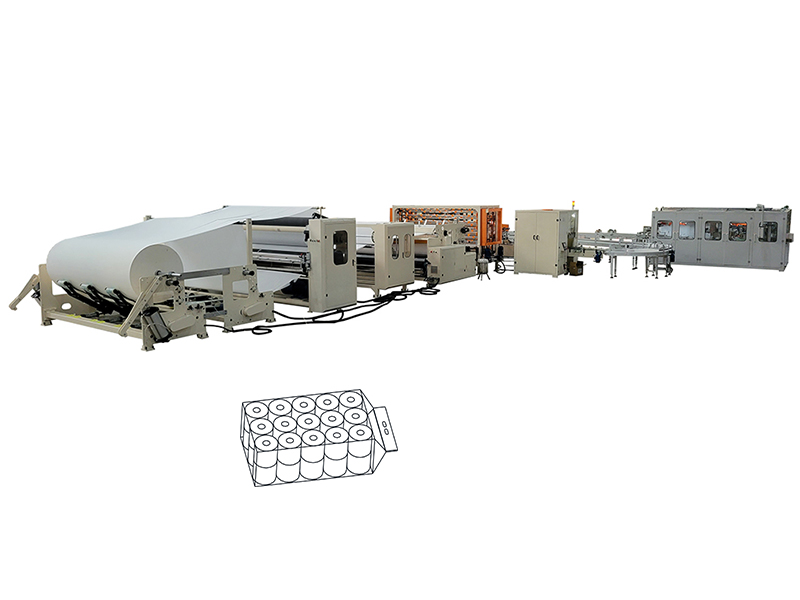

يُعدّ خط إنتاج لفائف ورق التواليت الصغيرة الأوتوماتيكي بالكامل 48 لفة مساراً متكاملاً يبدأ من لفّ لفة الجامبو الخام، ويمرّ بتجميع اللفات، ثم القطع بالمنشار، وينتهي بتعبئة 48 لفة في كيس واحد. صُمّم هذا الخط لمصانع تحويل منتجات tissue paper التي تريد إنتاج لفائف ورق تواليت ومناشف مطبخ صغيرة بأقطار وأطوال قابلة للتعديل، مع ربط أربع وحدات في تسلسل تشغيل واحد.

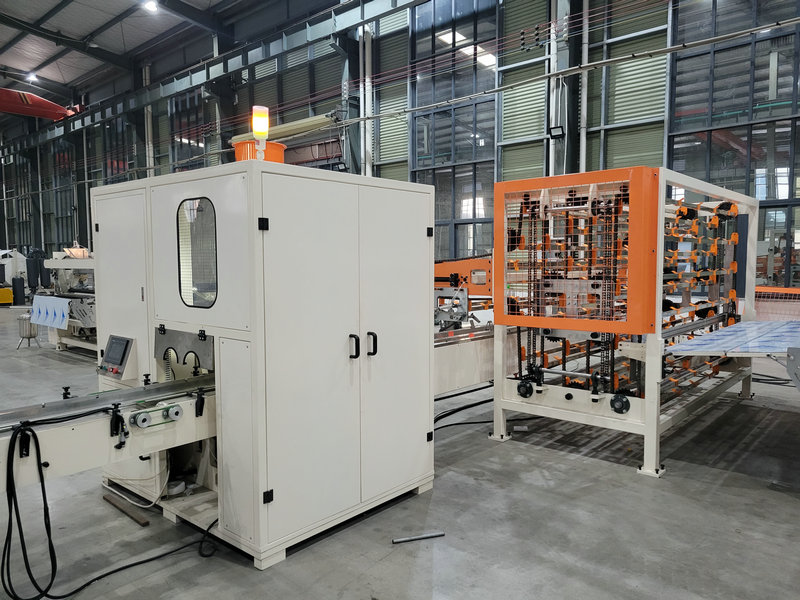

آلة إعادة اللف، ثم مجمّع اللفات، ثم ماكينة القطع بالمنشار، ثم ماكينة التعبئة — كل وحدة تؤدي وظيفة محددة قبل انتقال المنتج إلى الوحدة التالية.
عرض لفة الجامبو، وقطر المنتج النهائي، وقطر النواة، ومسافة التثقيب، وعدد اللفات في الكيس — جميعها بنطاقات قابلة للضبط حسب الطلب.

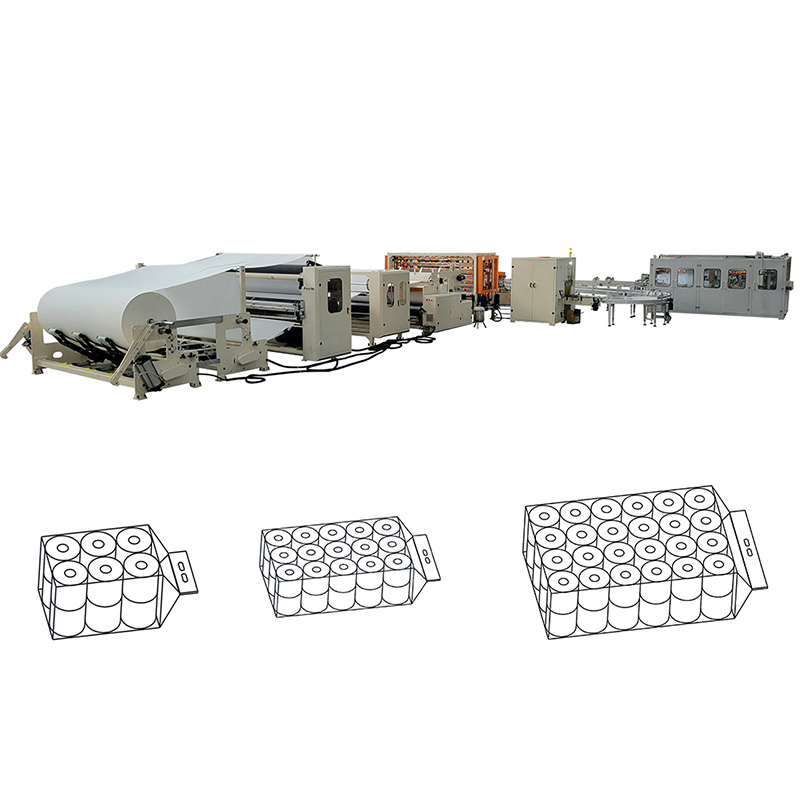

ماكينة التعبئة XY-AI-398D تدعم تجميع 12 أو 18 أو 30 أو 48 لفة في كيس واحد، مع أبعاد كيس قابلة للضبط.
يعمل الخط على لفة الجامبو الخام من ورق tissue paper. قبل تحديد أي وحدة، يجب مطابقة عرض اللفة وقطرها الخارجي والقطر الداخلي للنواة مع مواصفات آلة إعادة اللف ومجمّع اللفات. آلة إعادة اللف XY-TQ-B تستقبل عرض لفة جامبو حتى 2800 ملم وقطراً خارجياً حتى Φ1200 ملم ونواة داخلية 3 بوصات (76.2 ملم)، مع إمكانية تحديد مقاسات أخرى عند الطلب. مجمّع اللفات XY-203 يستقبل عرضاً من 1350 إلى 2800 ملم وقطراً من Φ95 إلى Φ140 ملم.
ملاحظة: يجب تأكيد مقاسات لفة الجامبو النهائية مع فريق المبيعات قبل تثبيت الطلب، لأن عرض اللفة يؤثر مباشرة على اختيار الوحدات وترتيب الخط في المصنع.

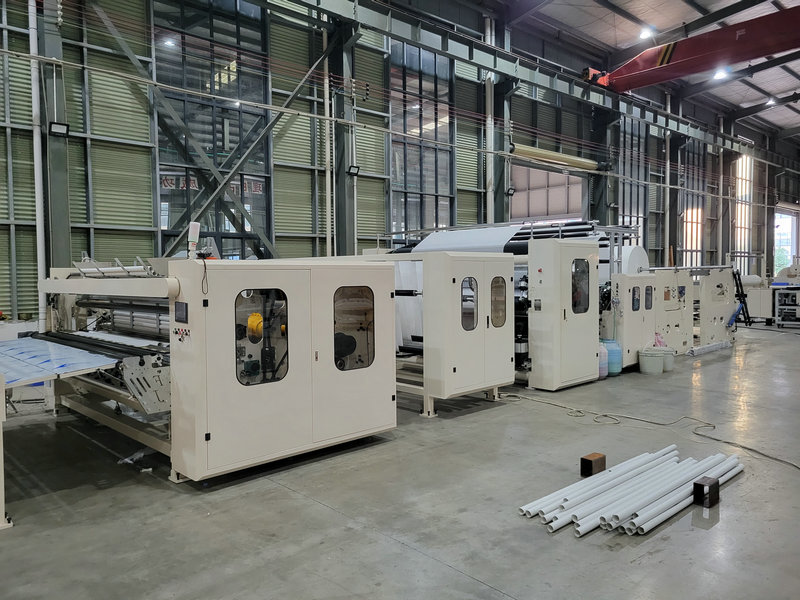

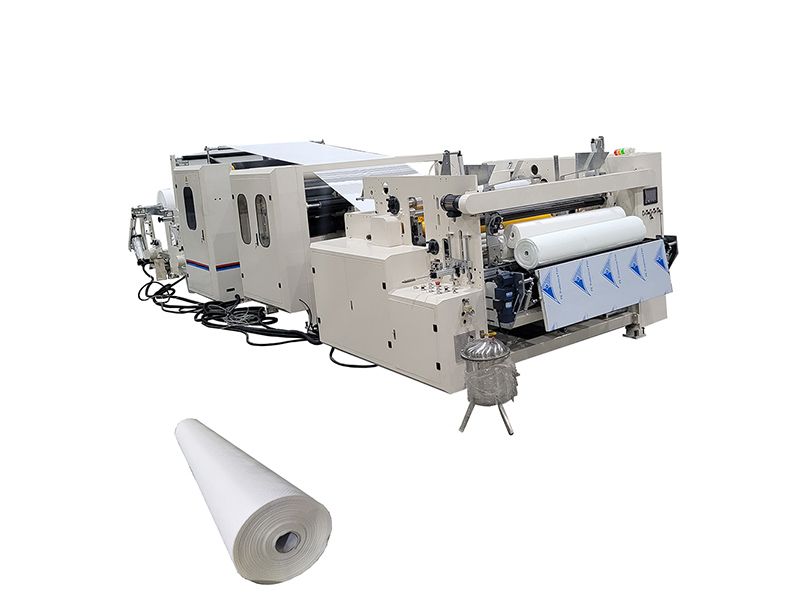

تُفكّ لفة الجامبو وتُعاد لفّها إلى لفائف صغيرة بقطر Φ90~Φ280 ملم ونواة Φ38~Φ76 ملم، مع تثقيب بمسافة 115 ملم عبر 4 شفرات. السرعة المعلنة 200~230 متر/دقيقة، والتحكم عبر PLC من INVT، ونقش الحافة من فولاذ إلى فولاذ بتحكم هوائي، والنقش الكامل من فولاذ إلى مطاط.

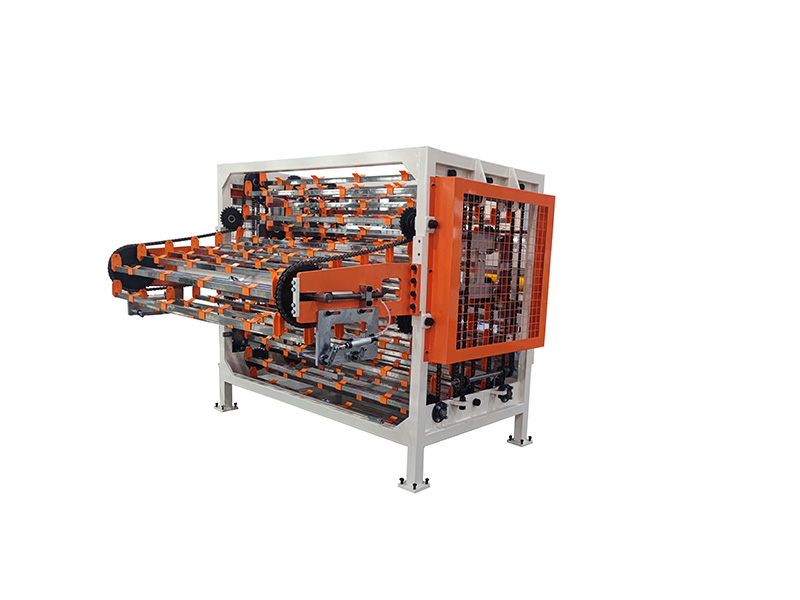

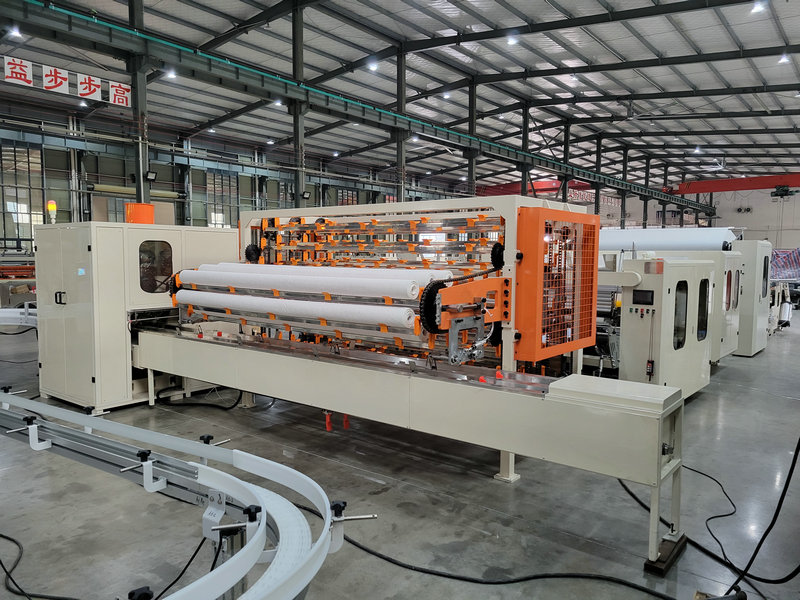

يستقبل المجمّع اللفائف الصغيرة ويرتّبها استعداداً للقطع، بسعة 65 لفة وسرعة تجميع 20 لفة/دقيقة، والتحكم عبر PLC من Delta.

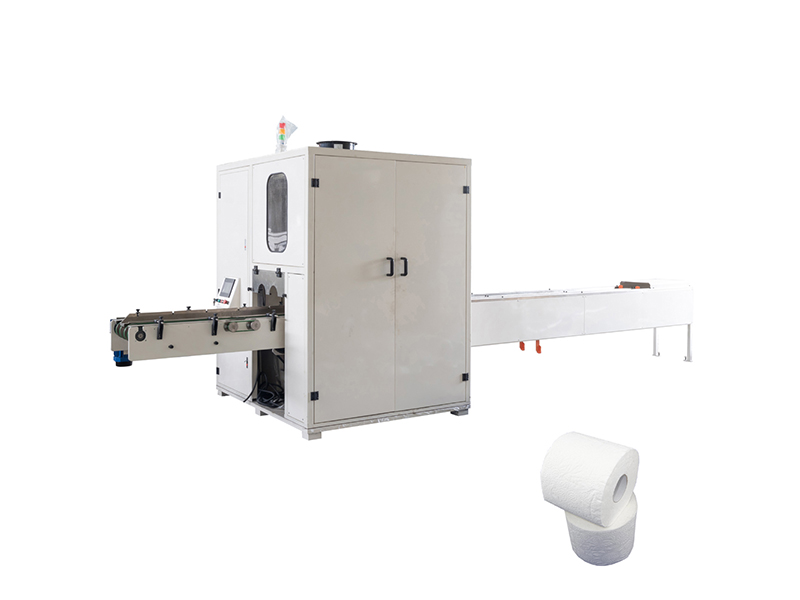

تقطع ماكينة المنشار اللفائف إلى أطوال نهائية 250 ملم وبقطر 95-145 ملم، بسرعة إنتاج 160-200 لفة/دقيقة، وتعمل على لفات خام بطول 2200 ملم أو 2800 ملم.

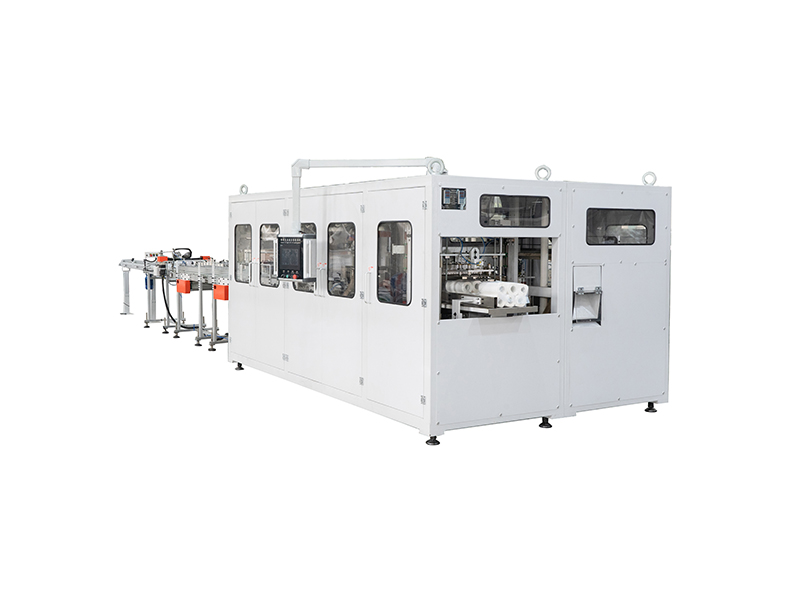

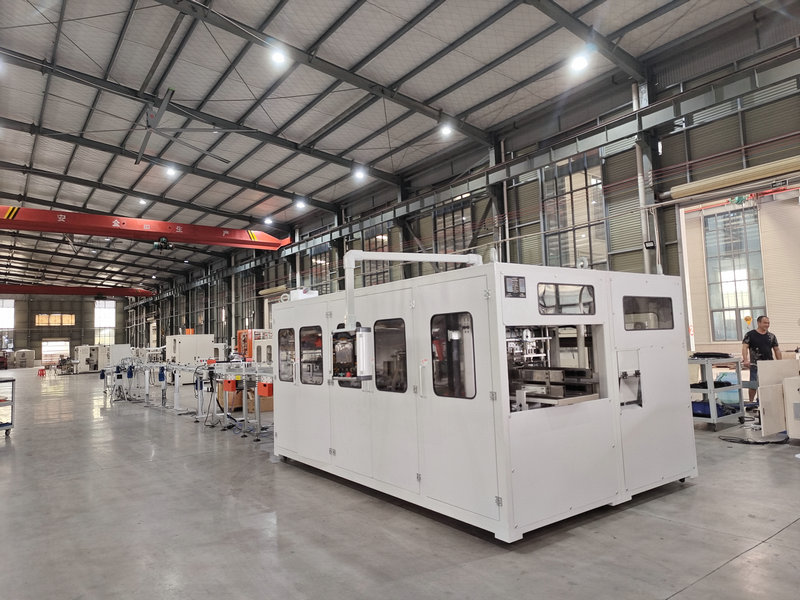

تجمّع ماكينة التعبئة اللفائف في أكياس من 12 أو 18 أو 30 أو 48 لفة، بسرعة 18 كيس تجميع/دقيقة، وحجم لفة مفردة بقطر Φ90-120 ملم وارتفاع 90-140 ملم.
قبل طلب عرض السعر، من المفيد تحديد ثلاثة عناصر: أولاً، مقاسات لفة الجامبو المتاحة لديك (العرض والقطر ونواة اللفة). ثانياً، المنتج النهائي المستهدف — لفائف ورق تواليت أم مناشف مطبخ، وبأي قطر وطول. ثالثاً، عدد اللفات في الكيس الواحد (12 أو 18 أو 30 أو 48). هذه العناصر الثلاثة تحدد أي وحدات يحتاجها خطك وترتيبها داخل المصنع.
| معيار الاختيار | ما يجب تأكيده | الوحدة المتأثرة |
|---|---|---|
| عرض لفة الجامبو | هل يقع ضمن 1350~2800 ملم؟ | آلة إعادة اللف XY-TQ-B ومجمّع اللفات XY-203 |
| قطر المنتج النهائي | هل يقع ضمن Φ90~Φ280 ملم؟ | آلة إعادة اللف XY-TQ-B |
| عدد اللفات في الكيس | 12 أو 18 أو 30 أو 48 لفة؟ | ماكينة التعبئة XY-AI-398D |
| طول اللفة النهائية | هل الطول المستهدف 250 ملم؟ | ماكينة القطع XY-AI-280 |
| مساحة المصنع | هل تتوفر مساحة كافية لترتيب الوحدات الأربع؟ | ترتيب الخط بالكامل |
يحتاج الخط إلى تغذية كهربائية وضغط هواء مستقرين. آلة إعادة اللف XY-TQ-B تعمل بقدرة رئيسية 45 كيلووات، 380 فولت، 50 هرتز، وتحتاج ضاغط هواء بقوة 3 حصان بضغط أدنى 5 كجم/سم² يوفّره المستخدم. ماكينة التعبئة XY-AI-398D تعمل بقدرة 21 كيلووات، 380 فولت، 50 هرتز، وتحتاج إمداد هواء 0.6 ميجا باسكال. يجب التأكد من توافق مصدر الكهرباء في المصنع مع هذه القيم قبل التركيب.
نعم، عرض لفة الجامبو وقطر المنتج النهائي وقطر النواة ومسافة التثقيب وعدد اللفات في الكيس كلها بنطاقات قابلة للتعديل. يجب تأكيد المقاسات المطلوبة عند الطلب.
السرعة المعلنة لآلة إعادة اللف 200~230 متر/دقيقة هي سرعة تشغيل الوحدة نفسها. الإنتاج الفعلي للخط يعتمد على تناسق الوحدات الأربع وظروف التشغيل في المصنع.
نعم، الخط يشمل أربع وحدات: إعادة اللف XY-TQ-B، مجمّع اللفات XY-203، القطع بالمنشار XY-AI-280، والتعبئة XY-AI-398D.
مساحة كافية لترتيب الوحدات الأربع، وتغذية كهربائية 380 فولت/50 هرتز، وضاغط هواء بضغط مناسب. يُنصح بتأكيد مخطط ترتيب الخط مع فريق المبيعات قبل الشحن.
أرسل لنا مقاسات لفة الجامبو المتاحة لديك، والمنتج النهائي المستهدف، وعدد اللفات في الكيس، وسنحدد لك الوحدات المناسبة وترتيب الخط. يمكنك أيضاً الاطلاع على آلات ورق التواليت لمقارنة الطرازات، أو تصفح الأسئلة الشائعة لمعرفة تفاصيل التركيب والتشغيل.
| المواصفة | القيمة |
|---|---|
| سرعة آلة لف ورق الحمام | 200-230 متر/دقيقة |
| مجمع لفات الورق الخام | 15-20 لفة/دقيقة |
| سرعة آلة قطع ورق الحمام | 180-200 لفة/دقيقة |
| سرعة آلة تعبئة ورق الحمام | 15-25 كيس/دقيقة |
يتكون خط الإنتاج هذا من :
1. XY-TQ-B آلة إعادة لف مناشف المطبخ الصغيرة ولفة ورق التواليت عالية السرعة
2. XY-203 مجمع لفة الورق
3. آلة قطع ورق المطبخ الأوتوماتيكية وورق التواليت XY-AI-280
4. XY-AI-398D ماكينة تغليف مناديل المطبخ وورق التواليت ذات 48 لفة أوتوماتيكية بالكامل"
من تفكيك ورق اللف الجامبو إلى الإنتاج النهائي لورق التواليت ومنشفة المطبخ، فإن خط الإنتاج بأكمله يعمل بسلاسة ويحافظ على الأداء المستقر. يعمل هذا النظام الآلي على تقليل تكاليف العمالة بشكل كبير عن طريق تقليل التدخل اليدوي مع تخفيف الضغط البدني على العمال أيضًا. بفضل كفاءته العالية وموثوقيته، فهو الخيار الأمثل للمصنعين المتخصصين في مناشف المطبخ ومنتجات ورق التواليت.
