السعر:
قابل للتفاوض
الموديل:
XY-TQ-A-D
الطاقة:
40KW 380V 50HZ 3Phase
التطبيق:
خط إنتاج ورق تواليت 10 رول
الوزن:
8 طن (يعتمد على عرض اللفة الجامبو)
الإخراج:

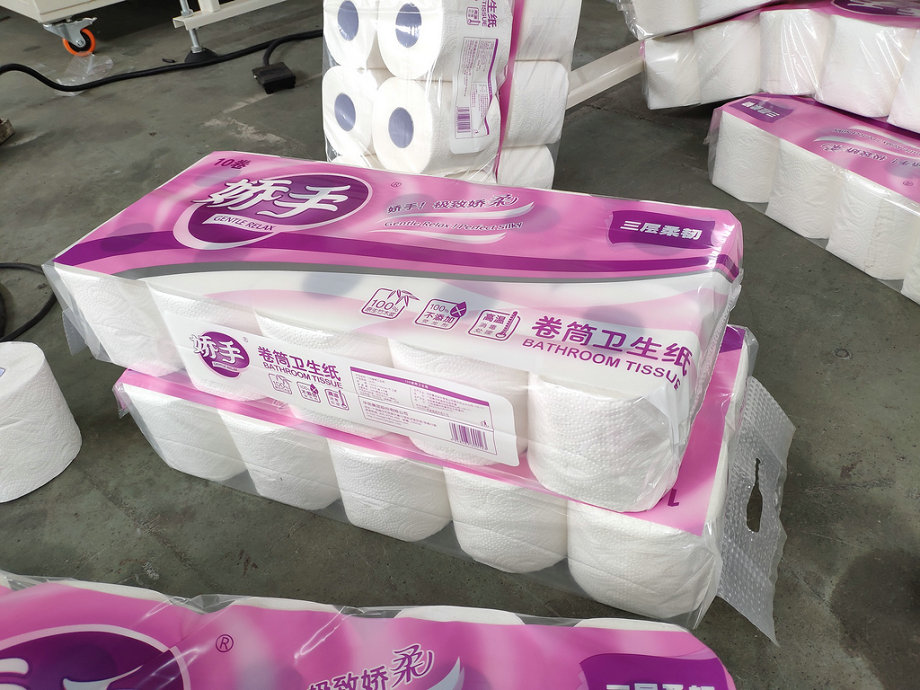

10 لفات من ورق التواليت
أبعاد التغليف:
10500*8700*2200mm
حجم الماكينة:
الشهادة:
CE, ISO
XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line

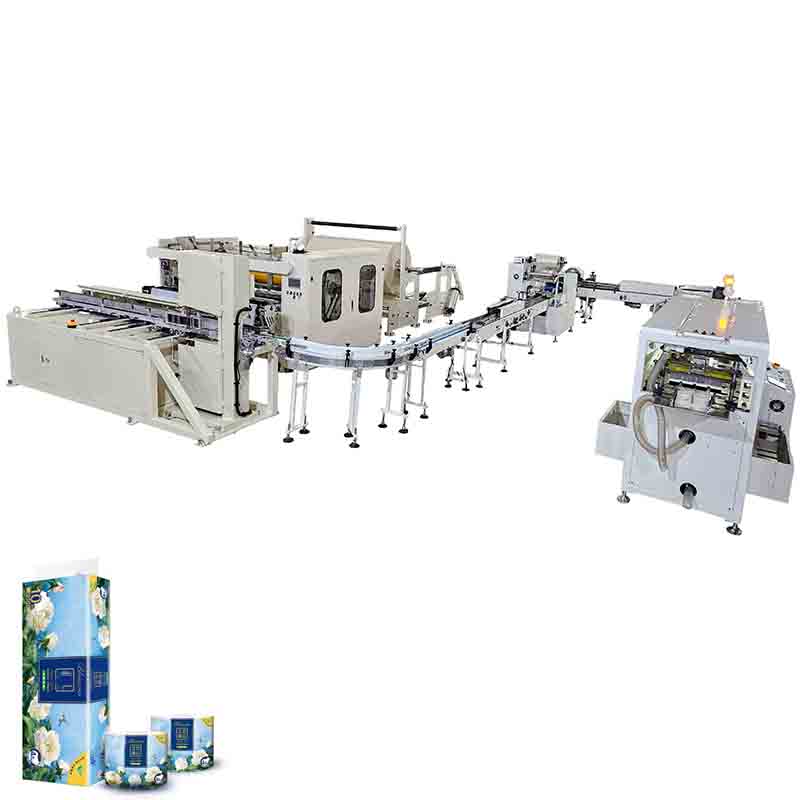

يُعدّ هذا الخط خياراً عملياً للمصانع الصغيرة والمتوسطة التي تريد إنتاج لفات ورق التواليت وتعبئتها في عبوات من 10 لفات. يتكوّن الخط من أربع وحدات رئيسية تعمل بشكل متكامل: آلة إعادة اللف، آلة القطع، آلة تعبئة اللفة الواحدة، وآلة تعبئة 10 لفات. يمكن تشغيل الخط بمرونة حسب الطاقة المطلوبة ومساحة المصنع المتاحة.

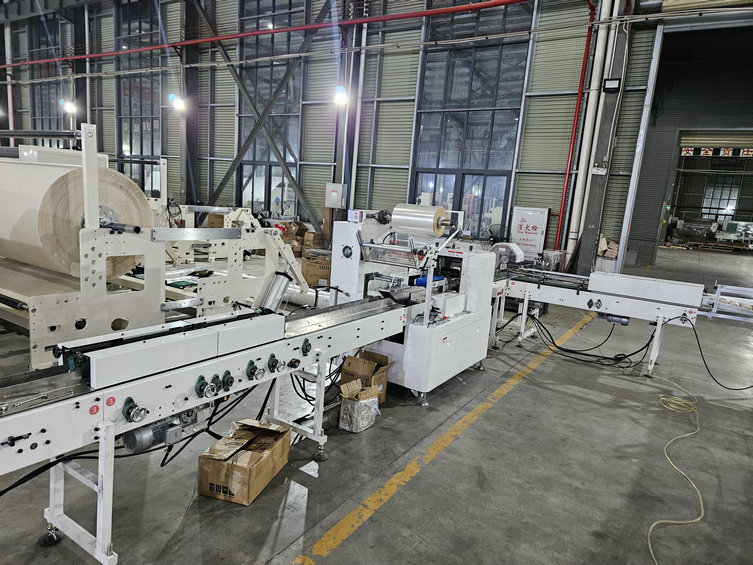

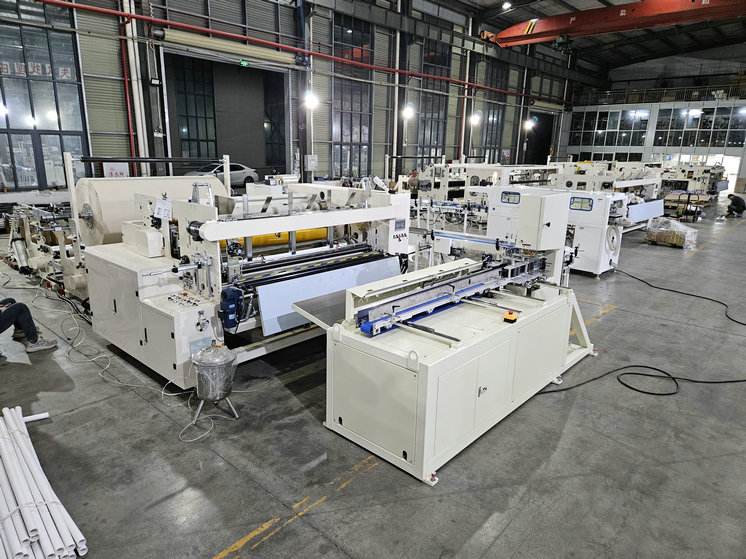

تستقبل هذه الوحدة لفة الورق الجامبو وتعالجها عبر سلسلة من الخطوات المتتالية: فك اللفة، النقش الكامل أو نقف الحافة، التثقيب، اللف، لصق الذيل، تشذيب الحواف، ثم التحميل الأساسي التلقائي. تعمل الآلة بتحكم PLC عبر شاشة لمس، ما يجعل التشغيل أوتوماتيكياً بالكامل ويقلّل الاعتماد على العمالة اليدوية. يمكن تصنيع الوحدة وفق متطلبات العميل الخاصة عند الحاجة.
تتولّى هذه الوحدة قطع جذوع ورق التواليت إلى لفات فردية بالطول المطلوب. تعتمد على تحكم برمجي PLC وشاشة HMI ملونة، مع تغذية دقيقة يتحكم بها نظام المؤازرة. يراقب النظام جميع العمليات الرئيسية تلقائياً، ويعرض رسائل الأخطاء لتسهيل التدخل السريع، ما يساعد على استمرارية الإنتاج دون توقف طويل.
تغلّف هذه الوحدة لفات ورق التواليت المفردة (مع قلب أو بدونه) ومناديل المطبخ. تعتمد على محركات مؤازرة في تغذية الورق والأفلام والختم الطولي والقطع، مع نظام لعادم الورق بدون قلب. تتيح مرونة في التعامل مع مواصفات مختلفة، وتغيير سريع بين المقاسات، مع صيانة ميسّرة.

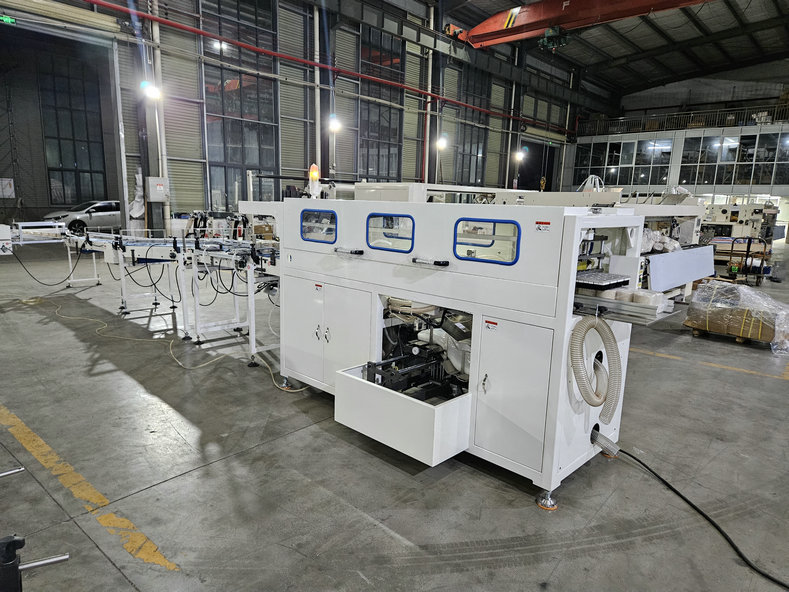

تجمّع هذه الوحدة اللفات الفردية في عبوات من 8 أو 10 أو 12 لفة في طبقة واحدة، وتغلّفها بأفلام PE. تتصل بآلة القطع الأوتوماتيكي (المنشار الشريطي أو منشار السجل) وتتكامل مع آلة تغليف اللفة الواحدة. تعمل بمحرك مؤازر وتحكم PLC، مع تغذية وضبط تلقائيين عبر حساسات، وتشغيل بشاشة لمس ملونة. تشمل ميزات السلامة إيقاف الطوارئ ونظام الإنذار وحماية الطاقة الهوائية والكهربائية، إضافة إلى نظام ختم وقطع بدرجة حرارة ثابتة.
تعمل الوحدات على لفة الورق الجامبو كمدخل أساسي، وتنتج لفات ورق تواليت بمقاسات نهائية قابلة للضبط حسب إعداد الآلة. يجب مراعاة توافق قطر اللفة الجامبو وعرضها مع مواصفات آلة إعادة اللف، وكذلك توافق أبعاد اللفة النهائية مع آلة التعبئة. يُنصح بالتحقق من هذه النقاط قبل الطلب لتجنّب تعديلات لاحقة على الخط.
يعمل الخط على لفة الورق الجامبو. يجب التأكد من أن قطر اللفة وعرضها ضمن النطاق الذي تدعمه آلة إعادة اللف XY-TQ-B.
نعم، يمكن ضبط الطول والقطر النهائيين ضمن حدود الآلة. يُنصح بمراجعة جدول المواصفات الفنية لمعرفة النطاقات المتاحة.
الخط مصمم ليكون خياراً للمصانع الصغيرة والمتوسطة، لكن الطاقة الإنتاجية الفعلية تعتمد على سرعة التشغيل وظروف المصنع. للحصول على تقدير دقيق، يُرجى التواصل مع فريق المبيعات.
للحصول على عرض سعر أو مناقشة تكوين الخط المناسب لاحتياجاتك، يمكنك التواصل مع فريق المبيعات. كما يمكنك الاطلاع على آلات ورق التواليت لمقارنة الطرازات، أو زيارة الأسئلة الشائعة لمزيد من التفاصيل.
1. آلة إعادة لف ورق التواليت الأوتوماتيكية XY-TQ-B
المعلمة التقنية:
1. سرعة الإنتاج: 200-230 م/دقيقة
2. الطاقة: 15 كيلو واط (380 فولت 50 هرتز 3 مراحل)
3. ماكس. قطر ورق اللف الجامبو: 1200 مم، عرض اللفة الجامبو 1850 مم
4. قطر اللب الداخلي للورق الجامبو: 76.2 مم
5. عرض 1850 مم من لفة الجامبو.
6. الوزن: حوالي 4T
7. مجموعتان من حاملات الورق (محرك فردي للتحكم في التوتر) ومجموعتين من الفولاذ إلى لفة النقش المطاطية لورق التواليت
8. سمك 20 مم من لوحة الحائط للآلة
9. قطر ورق التواليت النهائي: 90-300mm
10. قطر اللب الداخلي لورق التواليت النهائي: 38-76mm
11. مسافة التثقيب: 4 شفرات سندانية (90-135 مم)
12. الحجم الكلي (الطول*العرض*الارتفاع): 6500*2800*2100 مم
13. محرك فردي لكل حامل لفة جامبو، يتحكم PLC في شد الورق
2. آلة قطع ورق التواليت الأوتوماتيكية XY-AI-400
المعلمة التقنية:
1. سرعة القطع: 80-100 قطعة/الدقيقة
2. شفرة القطع: شفرة المنشار الشريطي (الحجم 3750*60*0.6)
3. طول سجل المرحاض: 2850 مم كحد أقصى
4. طول لفة المرحاض النهائي: الحد الأقصى. 250 ملم
5. قطر لفة المرحاض النهائية: 90-120mm
6. تحمل القطع: ±1.5mm
7. مصدر الطاقة: 7.5 كيلو وات 380 فولت 60 هرتز 3 مراحل
8. الحجم الكلي: 2800*1500*2100 مللي متر
9. وزن الماكينة: 1100 كجم
3. آلة تعبئة ورق التواليت الأوتوماتيكية ذات اللفة الواحدة XY-503IZ
معلمة التكنولوجيا:
1. السرعة: 150-200 حزمة / دقيقة
2. قطر المنتجات النهائية: 90-120mm
3. طول المنتجات النهائية: 80-200mm
4. أقصى عرض للفيلم (مم): 430
5. الطاقة: 15.5 كيلو واط، 380 فولت، 50 هرتز، 3 مراحل
6. مادة الفيلم: BOPP، SPP، CPP (كالمعتاد، استخدم CPP)
7. البعد الكلي: 5500*3300*1600 ملم
8. الوزن: 1800 كجم
4. XY-AI-398D آلة تعبئة ورق التواليت الأوتوماتيكية ذات 10 لفات
معلمة التكنولوجيا:
1. السرعة: 10-18 كيس/دقيقة
2. قطر المنتجات النهائية: 90-120mm
3. طول المنتجات النهائية: 100-120mm
4. الارتفاع: للمنتجات النهائية: 100 مم
5. نوع العبوة: 8 لفات، 10 لفات و 12 لفات في طبقة واحدة
6. حجم التعبئة: L (200-700) * العرض (180-260) * الارتفاع (90-140) ملم
7. الجهد: 10KW 380V 50HZ 3 المرحلة
8. مواد التعبئة والتغليف: PE، سمك:: ≥0.05mm
9. البعد الكلي: الطول 6500 * العرض 1520 * الارتفاع 1600 ملم
10. الوزن: 2000 كجم

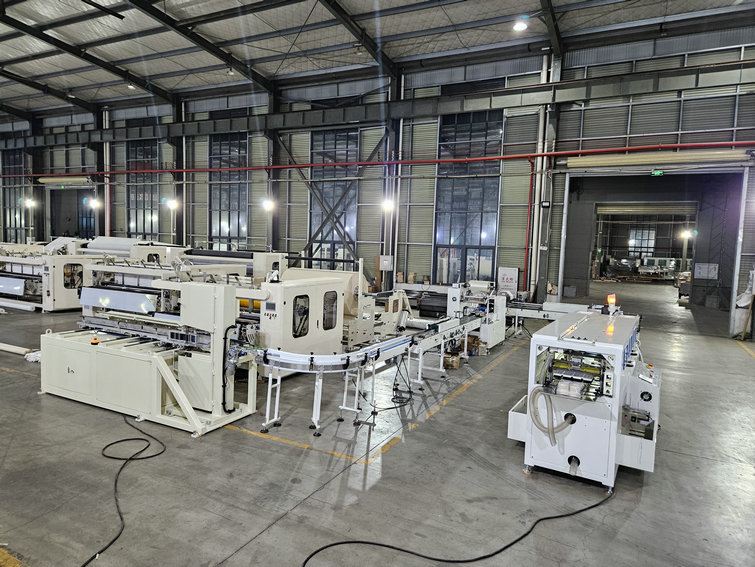

يتضمن خط الإنتاج هذا 4 مجموعات من الآلات:
1. آلة إعادة لف ورق التواليت الأوتوماتيكية XY-TQ-B
2. آلة قطع ورق التواليت الأوتوماتيكية XY-AI-400
3. آلة تعبئة ورق التواليت الأوتوماتيكية ذات اللفة الواحدة XY-503IZ
4. XY-AI-398D آلة تعبئة ورق التواليت الأوتوماتيكية ذات 10 لفات
من ورق اللف الجامبو إلى لفة ورق التواليت الفردية الصغيرة، إنه الخيار الأفضل لإنتاج لفة ورق تواليت مكونة من 10 لفات.
