خط إنتاج آلي لطي وتعبئة مناديل الجيب بسرعة إنتاج عالية

Napkin Paper Machine Catalog

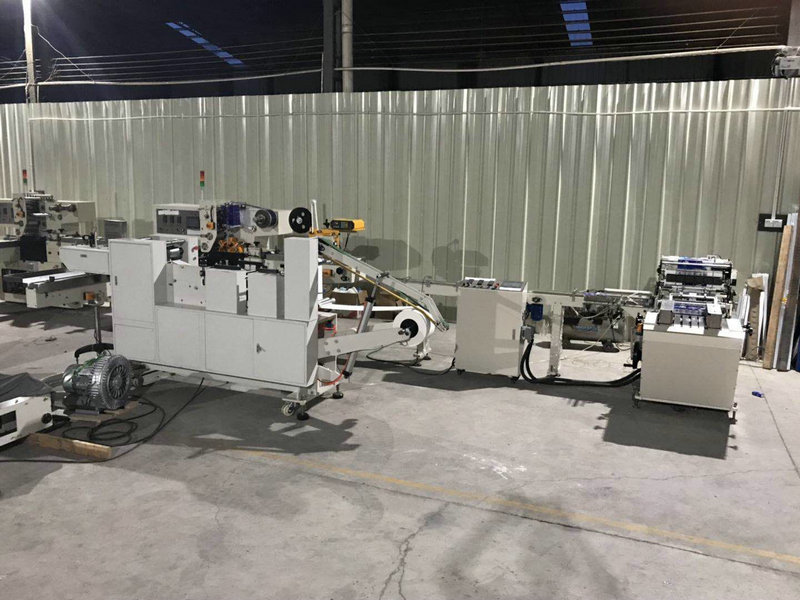

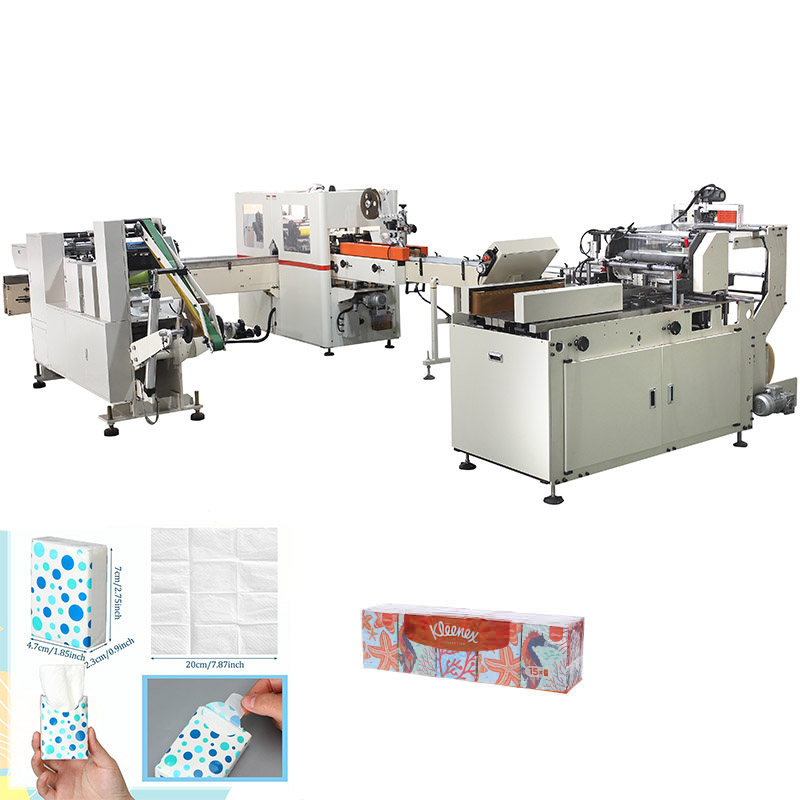

خط إنتاج آلة صنع الورق مناديل الجيب: من اللفة الجامبو إلى العبوة الجاهزة

يتكوّن خط إنتاج مناديل الجيب من ثلاث وحدات متتابعة: آلة الطي مع الفاصل، ثم آلة التعبئة الأوتوماتيكية للأكياس الفردية، ثم آلة التغليف الأوتوماتيكية للربطات. هذا الترتيب يحدّد طريقة تدفّق المنتج بين المراحل، ونوع العبوة النهائية، ومتطلبات الطاقة والهواء المضغوط في المصنع. الأرقام الواردة أدناه هي قيم تشغيلية مؤكدة لكل وحدة، ويجب مطابقتها مع ظروف المصنع قبل الطلب.

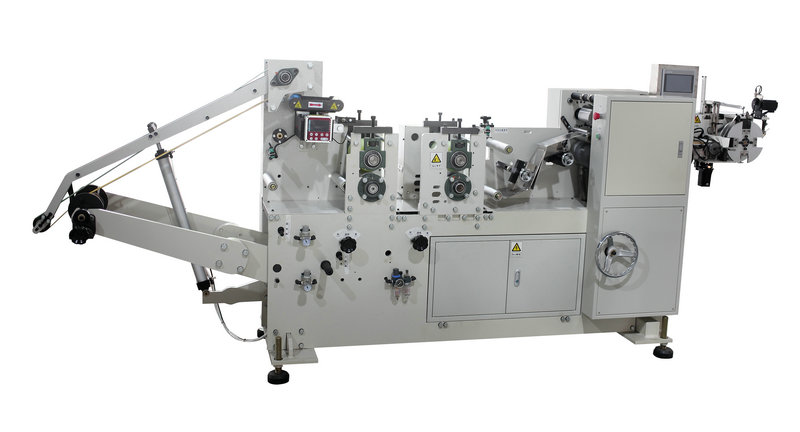

1. آلة طي مناديل الجيب مع فاصل

تقوم هذه الوحدة بسحب ورق اللفة الجامبو، ونقشه، وطيّه إلى مناديل جيب فردية، ثم فصلها بعدّاد إلكتروني. النقش هنا فردي من الفولاذ إلى المطاط بختم يصمّمه المستخدم، ما يعني أن شكل النقش يُحدَّد مسبقاً حسب هوية المنتج.

• سرعة الفاصل: 60 كيس/دقيقة
• سرعة الإنتاج: 600 قطعة/دقيقة (يتم التحكم فيها بواسطة محول التردد)
• التحكم في البرمجة: PLC
• إعداد المعلمة: شاشة تعمل باللمس
• التحكم في السرعة: محول التردد
• المواد الخام: 13-25 جم، 1-3 طبقات
• عرض لفة الجامبو: 210 ملم
• القطر الخارجي للفة الجامبو: 1100 ملم
• القطر الداخلي لنواة لفة الجامبو: 76.2 ملم
• الكبح: هوائي
• وحدة النقش: نقش فردي (من الفولاذ إلى المطاط، ختم مصمم من قبل المستخدم)
• مضخة التفريغ: 5.5 كيلو وات، 380 فولت، 50 هرتز
• حجم المنتجات النهائية: 210 × 210 ملم
• حجم المنتجات النهائية المطوية: 102 × 52 ملم و 72 × 52 ملم
• ناقل الحركة الرئيسي: ناقل الحركة بالسلسلة والعجلات
• الطاقة: 0.75 كيلو وات، 380 فولت، 50 هرتز
• ضغط النظام الهوائي: 6 كجم/سم² (مزود من قبل المستخدم)
• العداد: عداد إلكتروني
• الحجم الكلي: 3851 × 650 × 1380 ملم (الطول × العرض × الارتفاع)
• الوزن: حوالي 1 طن

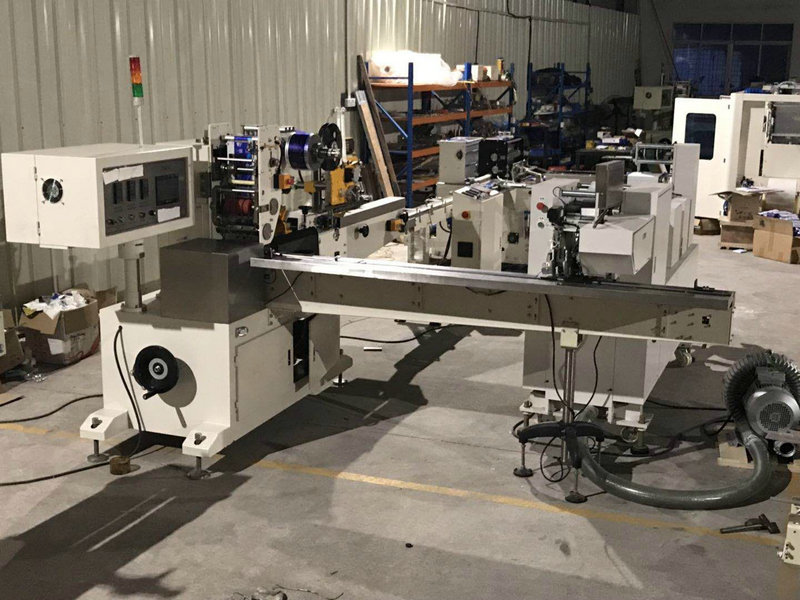

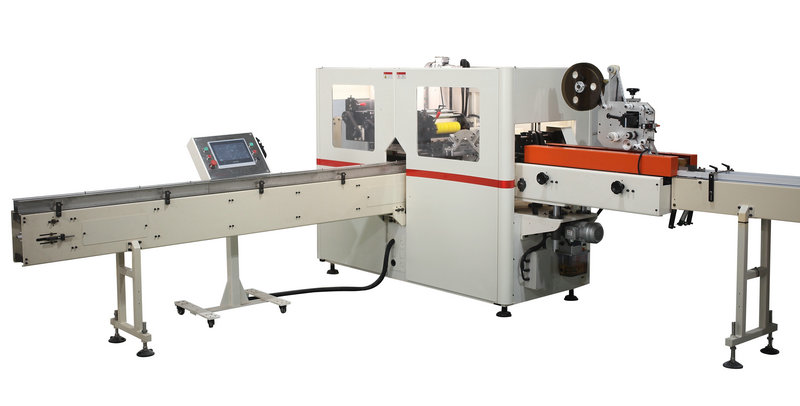

2. ماكينة تعبئة مناديل الجيب الأوتوماتيكية

تستقبل هذه الوحدة المناديل المطوية وتغلّفها في أكياس فردية باستخدام غشاء ختم حراري على الوجهين. لاحظ الفرق بين سرعة الماكينة والسرعة المستقرة: الأولى قيمة قصوى، والثانية هي ما يمكن الاعتماد عليه في الإنتاج اليومي المستمر.

• حجم المنتج النهائي القياسي: الطول = 102 ملم، العرض = 52 ملم، الارتفاع = 22-26 ملم
• حجم المنتج النهائي الصغير: الطول = 72 ملم، العرض = 52 ملم، الارتفاع = 22-26 ملم
• سرعة الماكينة: 105 كيس/دقيقة
• السرعة المستقرة: 90 كيس/دقيقة
• قوة التسخين: 3.5 كيلو وات، 220 فولت، 50 هرتز
• قوة المحرك: 1.5 كيلو وات، 380 فولت، 50 هرتز
• مواد التعبئة والتغليف: غشاء ختم حراري على الوجهين مثل CPP، PE، CPP
• التحكم في البرمجة: PLC (سيمنز)
• محول التردد: ميتسوبيشي
• ضغط الهواء: 0.6 ميجا باسكال (مزود من قبل المستخدم)
• إعداد المعلمة: شاشة تعمل باللمس (WEINVIEW)
• محرك الخطوة: 0.38 كيلو وات، 380 فولت، 50 هرتز (كينكو)
• حجم الماكينة: 2840 × 2650 × 1720 ملم (الطول × العرض × الارتفاع)
• البراغي: جميعها ذات مقبس سداسي
• وزن الماكينة: 1.5 طن

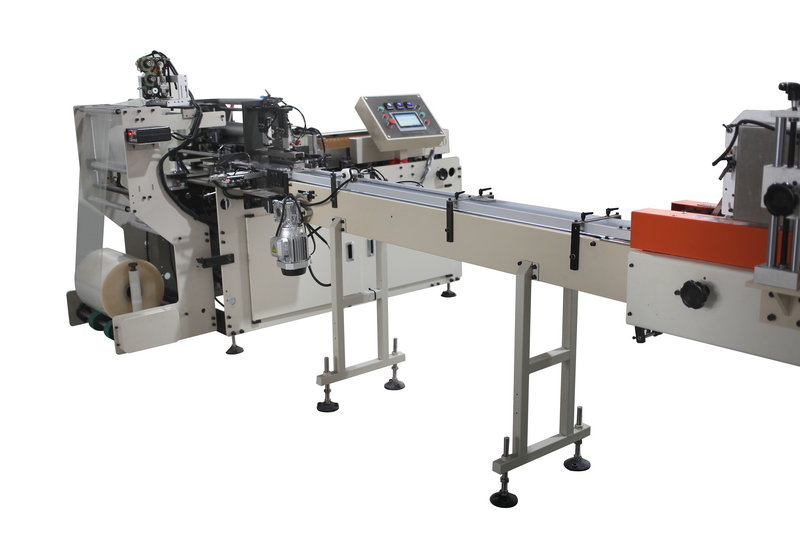

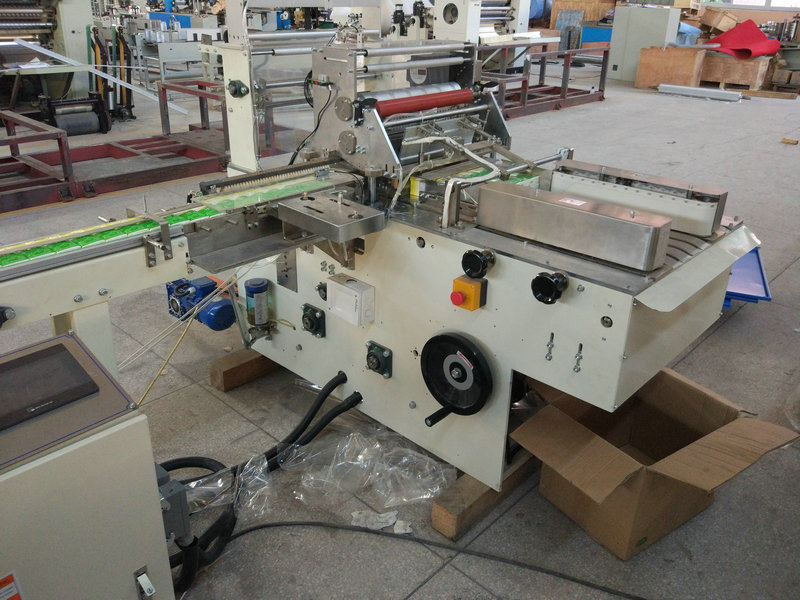

3. آلة تغليف مناديل الجيب الأوتوماتيكية (قناة واحدة)

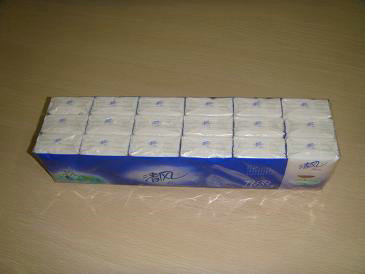

المرحلة الأخيرة تجمع الأكياس الفردية في ربطة من 5 × 2 كيس. هذه الوحدة أبطأ بطبيعتها من وحدة التعبئة لأنها تعمل على تجميع المنتج لا على إنتاجه، لذلك يجب موازنة سرعتها مع تدفّق الخط قبل اعتماد الإعداد النهائي.

• حجم المنتج النهائي: 5 × 2 (الحجم القياسي: 260 × 102 × 44/52 ملم، الحجم الصغير: 260 × 72 × 44/52 ملم)
• سرعة الماكينة: 8-12 كيس/دقيقة
• قوة التسخين: 1.78 كيلو وات، 380 فولت، 50 هرتز
• قوة المحرك: 1.5 كيلو وات، 380 فولت، 50 هرتز
• مواد التعبئة والتغليف: غشاء ختم حراري على الوجهين مثل CPP، PE، إلخ.
• التحكم في البرمجة: PLC (سيمنز)
• محول التردد: ميتسوبيشي
• ضغط الهواء: 0.6 ميجا باسكال (مزود من قبل المستخدم)
• إعداد المعلمة: شاشة تعمل باللمس (WEINVIEW)
• محرك الخطوة: 0.38 كيلو وات، 380 فولت، 50 هرتز (WOTO)
• حجم الماكينة: 2500 × 2350 × 1550 ملم (الطول × العرض × الارتفاع)
• وزن الماكينة: 1.4 طن

كيف تختار الإعداد المناسب لخطك؟

قبل طلب عرض السعر، حدّد ثلاثة أمور: مقاس المنتج النهائي (قياسي 102 × 52 ملم أو صغير 72 × 52 ملم)، عدد الطبقات ونوع الورق الخام بين 13 و25 جم، وشكل الربطة المطلوب. هذه المدخلات تحدد إعداد وحدة الطي، ونوع الغشاء المستخدم في التعبئة والتغليف، وعدد القنوات في مرحلة التغليف.

أسئلة متكررة من المشترين

هل يمكن تشغيل وحدات الخط بشكل منفصل؟

الوحدات الثلاث مصمّمة كمراحل متتابعة في خط واحد، لكن لكل وحدة لوحة تحكم وإعداد معلمة مستقلين، ما يسمح بضبط كل مرحلة على حدة أثناء التشغيل.

ما الفرق بين سرعة الماكينة والسرعة المستقرة في وحدة التعبئة؟

سرعة الماكينة 105 كيس/دقيقة هي القيمة القصوى، أما السرعة المستقرة 90 كيس/دقيقة فهي المعدل الذي يمكن الاعتماد عليه في الإنتاج المستمر. اعتمد الرقم الثاني عند حساب الطاقة اليومية.

هل الهواء المضغوط مضمّن مع الخط؟

لا. ضغط النظام الهوائي مزوّد من قبل المستخدم في المراحل الثلاث، ويجب تجهيز مصدر هواء مطابق للقيم المذكورة أعلاه قبل التركيب.

هل يمكن تغيير مقاس المنتج لاحقاً؟

الخط يدعم مقاسين قياسيين للمنتج المطوي، ويجب تأكيد إعدادات القوالب والنقش مع فريق المبيعات عند تغيير المقاس لضمان توافق مرحلة التغليف.

الخطوة التالية

لتحديد الإعداد المناسب لمصنعك، أرسل إلينا مقاس المنتج المطلوب، ووزن الورق الخام وعدد الطبقات، وشكل الربطة النهائية. يمكنك أيضاً الاطلاع على آلة مناديل الجيب لمقارنة الوحدات، أو مراجعة كتالوج آلة مناديل المناديل للحصول على تفاصيل إضافية قبل طلب عرض السعر.
