Линия по производству туалетной бумаги и кухонных полотенец без остановки ламинирования

1. XY-TQ-B Нон-стоп автоматическая машина для перемотки туалетной бумаги и кухонных полотенец.

Функции:

• Вся машина оснащена инфракрасными датчиками и автоматическим сигнализатором поломки бумаги.
•  Головка машины и гигантская прокатная клеть используют независимые моторные приводы; блок перемотки также имеет независимый моторный привод, а натяжение каждого блока регулируется индивидуально.
• Боковые пластины головки изготовлены из толстой стальной пластины и имеют винтовое крепление для обеспечения стабильной работы на высокой скорости.
• Скорость динамической балансировки перемоточного ролика составляет 500 метров в минуту.
• Каждый набор рам конвейеров для сырой бумаги оснащен аварийной остановкой и поворотными переключателями.
• Каждый комплект гигантских стендов для рулонов может работать как в прямом, так и в обратном направлении, что позволяет работникам не переворачивать бумагу вперед и назад, что экономит время.
• Контроллер ПЛК использует Omron, серводвигатели и преобразователи частоты используют Invt, а энкодеры используют Autones.
• Соответствующая рама для разгрузки необработанной бумаги подходит для рулонов большого размера диаметром 2500 мм, имеет безваловую конструкцию, пневматический зажим цилиндра и вес менее 3 тонн.
•  Мотор-редуктор управляет устройством поперечного выравнивания необработанной бумаги, что упрощает работу.
•  Высокоинтегрированный человеко-машинный интерфейс позволяет напрямую на сенсорном экране устанавливать такие параметры, как диаметр готового изделия и шаг проволоки (в пределах расчетного диапазона), что упрощает работу.
• Передние и задние натяжные и опорные ролики покрыты твердым сплавом, что обеспечивает более длительный срок службы.

2. Автоматический конвейер XY-SD-B. Машина для производства бумажных гильз.

Функции:

• Режим формирования бумажной сердцевины: вертикальная намотка под давлением плоской ленты.
• Способ резки бумажной сердцевины: резка с контролем цилиндра
• Режим работы резца: Примите резку типа направляющей;
• Система смазки: Устройство смазки для первой бумаги.
• Клеевое устройство: ручное устройство может остановить машину и автоматически отделить бумагу от калибровочного колеса.

3. XY-AI-280 Автоматическая машина для резки бревен для туалетной бумаги и кухонных полотенец.

 Функции:

• Двухканальный станок для резки рулонов бумаги предназначен для резки рулонов туалетной бумаги и кухонных полотенец и отличается высокой степенью автоматизации и эффективности.
• Он оснащен усовершенствованной системой сервопривода, регулированием скорости с переменной частотой, автоматизацией ПЛК и удобным управлением с сенсорным экраном.
• Система серводвигателей управляет позиционированием нажимной пластины цепи и периодически перемещает рулон бумаги, чтобы точно контролировать длину обрезки рулона бумаги.
• Цилиндр толкает шлифовальный круг до контакта с дисковым ножом, обеспечивая пассивную заточку. Параметры заточки можно регулировать и контролировать с помощью сенсорного экрана.

4. XY-AI-399 Полностью автоматическая машина для упаковки туалетной бумаги и кухонных полотенец

Функции:

• Функция «Нет пустого мешка»: задняя бабка подачи работает без движения пленки, исключая отходы пленки во время упаковки.
• Независимый сервопривод‌: каждая движущаяся часть основного блока приводится в движение специальным серводвигателем, что обеспечивает быстрый отклик и точное управление движением.
• Интегрированное управление движением‌: оснащено контроллером движения, интерфейсом сенсорного экрана, серводвигателями и модулем контроля температуры для синхронизированной работы. Основная программа автоматически ускоряется отзапуска до заданной скорости в зависимости от входящего потока материала.
• Удобный сенсорный экран‌: оснащен большим сенсорным ЖК-экраном для интуитивной настройки параметров и быстрого изменения спецификаций.
• Точное обнаружение пленки‌: высокоточный фотоэлектрический датчик определяет положение макета пленки, что позволяет напрямую регулировать параметры с помощью сенсорного экрана для точной настройки.
• Регулируемая боковая глажка‌: зазор между боковыми гладильными пластинами можно изменить в соответствии с размерами изделий. Нагревательная гладильная пластина имеет интегрированную конструкцию, обеспечивающую стабильную производительность.
• Контролируемая температура боковой глажки‌: регулируется вручную в зависимости от скорости хоста, с независимой системой контроля температуры, обеспечивающей точность в широком диапазоне. Обеспечивает эстетичную герметизацию краев благодаря дополнительному включению/выключению нагрева для боковой глажки.

1. XY-TQ-B Нон-стоп автоматическая машина для перемотки туалетной бумаги и кухонных полотенец.

Технические параметры:

1. Часть задней стойки: 2 комплекта
2. Диаметр рулона бумаги Jumbo: макс. 2500 мм
3. Ширина рулона бумаги Jumbo: макс. 2850 мм
4. Скорость производства: 250 м/мин.
5. Диаметр перемотки: 90-140 мм.
6. 3-дюймовая втулка вала для подставки: 2 комплекта
7. Устройство транспортировки и склеивания гильз для бумаги: 1 комплект.
8. Машина для запечатывания хвостового клея: 1 комплект.

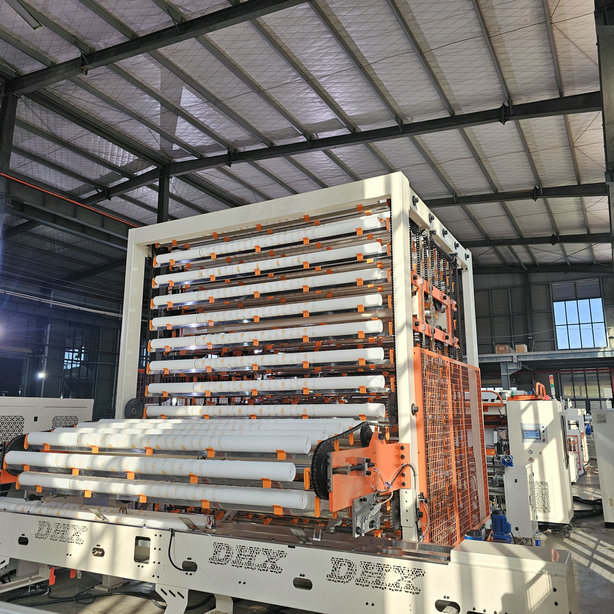

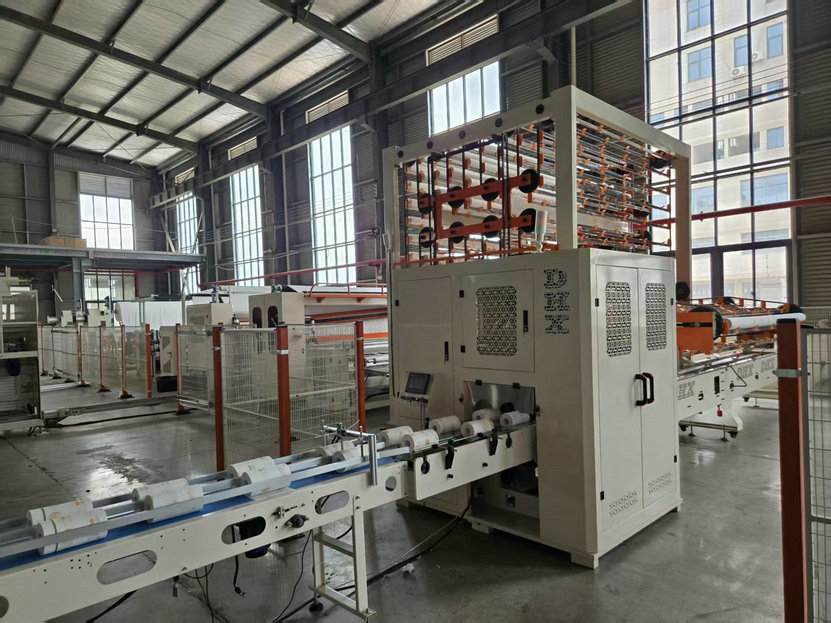

9. Накопитель рулонов бревен: 1 комплект (можно хранить 130 рулонов бревен)
10. Электрическая система управления.

2. Автоматический конвейер XY-SD-B. Машина для производства бумажных гильз.

Технические параметры:

1. Скорость: 45-70 м/мин.
2. Диаметр бумажной сердцевины: 40-76 мм (необходимо подтвердить заранее)
3. Номер слоя: 2-4 слоя
4. Мощность: 17 кВт, 380 В, 50 Гц, 3 фазы.
5.Регулировка длины сердцевины бумаги: сенсорный экран для регулировки.
6. Режущее устройство: круглое лезвие, пневматическая резка.

3. XY-AI-280 Автоматическая машина для резки бревен для туалетной бумаги и кухонных полотенец.

Технические параметры:

1. Скорость: 100 резов/мин.
2. Диаметр резки: 90-140 мм.
3. Ширина рулона: 2800 мм.
4. Длина резки: 80-280 мм.
5. Управляется панелью, точность управления составляет ± 2 мм.

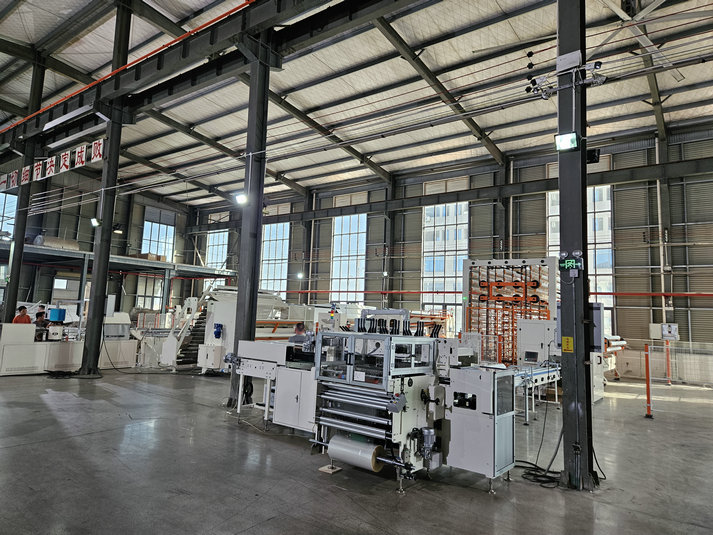

4. XY-AI-399 Полностью автоматическая машина для упаковки туалетной бумаги и кухонных полотенец

Технологический параметр:

1. Скорость: 20-120 упаковок/мин.
2. Размер сумки Макс.: Д600*Ш480*В300 (мм)
3. Рулон туалетной бумаги: 2–60 рулонов. Кухонное полотенце: 1–24 рулона.
4. Источник питания: 380 В, 50 Гц, 3 фазы.
5. Требование к мини-давлению воздуха: 5 МПа.
6. Оберточный материал: полиэтиленовая пленка PE,PP,PPE,OPP,CPP,PT.
7. Толщина ПЭ,ПЭВД 25-40 микрон.
8. Поверхность: углеродистая сталь.
9. Потребляемая мощность: 31 кВт.
10. Размер машины: Д8500мм*Ш4500мм*В1800мм
11. Вес машины: 8000 кг.
12. Цвет: белый или на заказ.

Эта линия для производства туалетной бумаги и кухонных полотенец для непрерывного ламинирования включает в себя 4 комплекта машин:

1. XY-TQ-B Нон-стоп автоматическая машина для перемотки туалетной бумаги и кухонных полотенец.
2. Автоматический конвейер XY-SD-B. Машина для производства бумажных гильз.
3. XY-AI-280 Автоматическая машина для резки бревен для туалетной бумаги и кухонных полотенец.
4. XY-AI-399 Полностью автоматическая машина для упаковки туалетной бумаги и кухонных полотенец

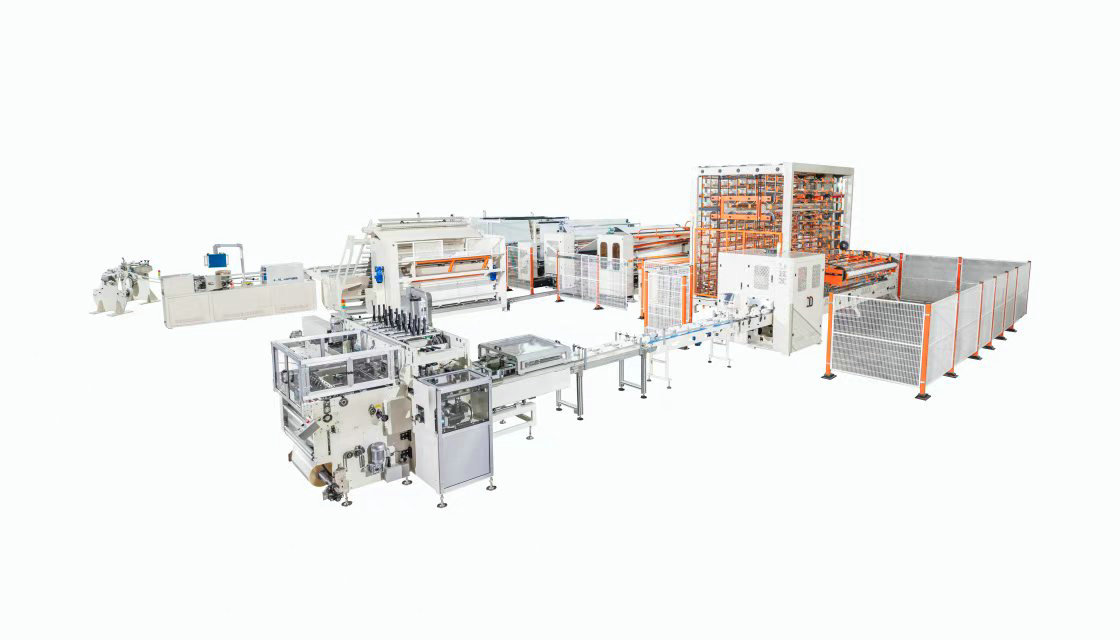

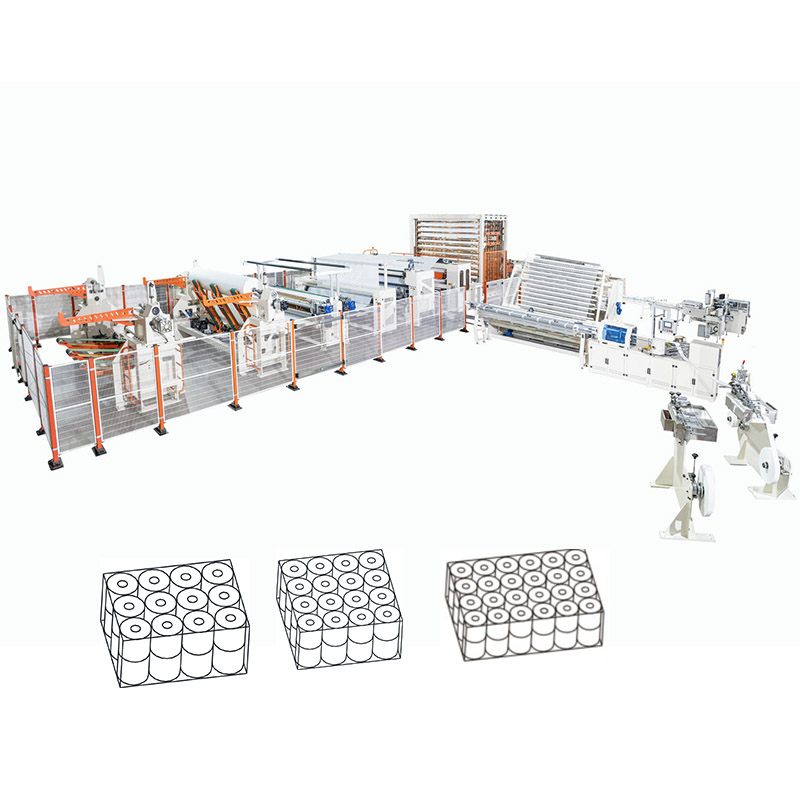

Линия по производству туалетной бумаги без остановки состоит из большой подставки для рулонов, устройства для тиснения с клеевым ламинированием (опционально), устройства двухцветной печати (опционально), высокоскоростного основного блока непрерывной перемотки, машины для запечатывания хвостового клея (или без клея), большого накопителя рулонов бумаги, высокоскоростной машины для резки бревен бумажных рулонов, высокоскоростной машины для намотки гильзы бумаги, накопителя бумаги (опционально) и автоматических упаковочных машин для папиросной бумаги различных спецификаций и упаковки. формы. Все функциональные блоки и аксессуары работают вместе и бесперебойно, что делает его идеальным оборудованием для производства туалетной бумаги и кухонной бумаги для цветной печати.
