Линия для производства карманных салфеток: состав и назначение

Линия по производству машины для производства носовых платков хорошего качества объединяет три последовательных модуля: складывание карманных салфеток, индивидуальную упаковку и групповую упаковку. Такая компоновка позволяет получать готовый продукт от джамбо-рулона до транспортной упаковки на одной площадке. Ниже описаны модули, их подтверждённые характеристики и порядок работы.

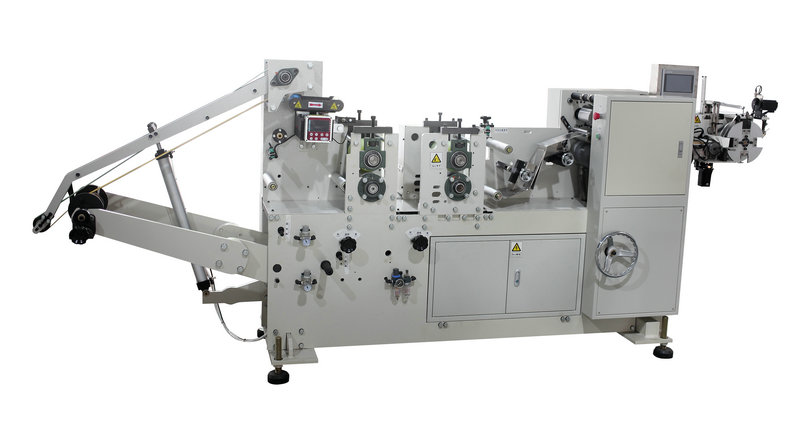

Модуль 1. Машина для складывания карманных салфеток с сепаратором

Первый модуль разматывает джамбо-рулон, выполняет тиснение, продольную резку и складывание заготовок. Управление построено на ПЛК, параметры задаются с сенсорного экрана, а скорость регулируется преобразователем частоты.

• Скорость сепаратора: 60 мешков/мин.
• Сырьё: 13–25 г, 1–3 слоя.
• Ширина рулона: 210 мм.
• Внешний диаметр джамбо-рулона: 1100 мм.
• Внутренний диаметр втулки джамбо-рулона: 76,2 мм.
• Торможение: пневматическое.
• Блок тиснения: одиночное тиснение (сталь по резине, штамп разработан пользователем).
• Вакуумный насос: 5,5 кВт, 380 В, 50 Гц.
• Скорость производства: 600 шт./мин (регулируется преобразователем частоты).
• Размер готовой продукции в разложенном виде: 210 × 210 мм.
• Размер готовой продукции в сложенном виде: 102 × 52 мм и 72 × 52 мм.
• Главная передача: цепная.
• Мощность: 0,75 кВт, 380 В, 50 Гц.
• Давление пневматической системы: 6 кг/см² (обеспечивает пользователь).
• Счётчик: электронный.
• Габаритные размеры: 3851 × 650 × 1380 мм (Д × Ш × В).
• Вес: около 1 т.

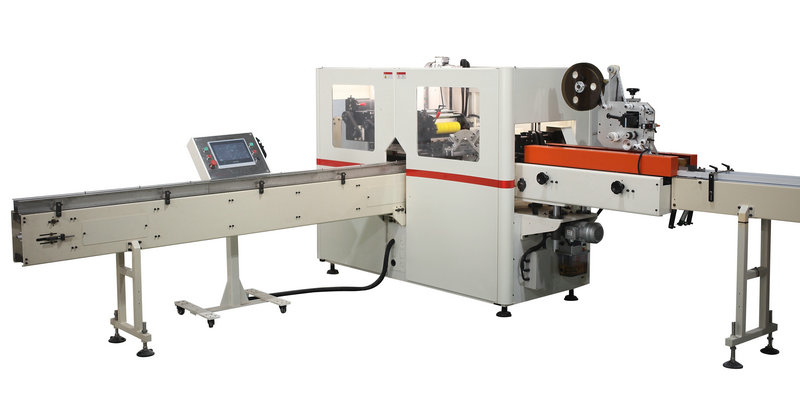

Модуль 2. Автоматическая упаковочная машина для карманных салфеток

Второй модуль заваривает индивидуальную упаковку из двусторонней термосвариваемой плёнки. Управление также построено на ПЛК SIEMENS, а привод регулируется преобразователем частоты MITSUBISHI.

• Размер готового изделия: стандартный — Д = 102 мм, Ш = 52 мм, В = 22–26 мм; мини — Д = 72 мм, Ш = 52 мм, В = 22–26 мм.
• Скорость машины: 105 мешков/мин.
• Стабильная скорость: 90 мешков/мин.
• Мощность нагрева: 3,5 кВт, 220 В, 50 Гц.
• Мощность привода: 1,5 кВт, 380 В, 50 Гц.
• Упаковочный материал: двусторонняя термосвариваемая плёнка, например CPP, PE.
• Программирование управления: ПЛК (SIEMENS).
• Преобразователь частоты: MITSUBISHI.
• Давление воздуха: 0,6 МПа (обеспечивает пользователь).
• Настройка параметров: сенсорный экран (WEINVIEW).
• Шаговый двигатель: 0,38 кВт, 380 В, 50 Гц (KINCO).
• Габаритные размеры: 2840 × 2650 × 1720 мм (Д × Ш × В).
• Крепёж: все винты шестигранные.
• Вес машины: 1,5 т.

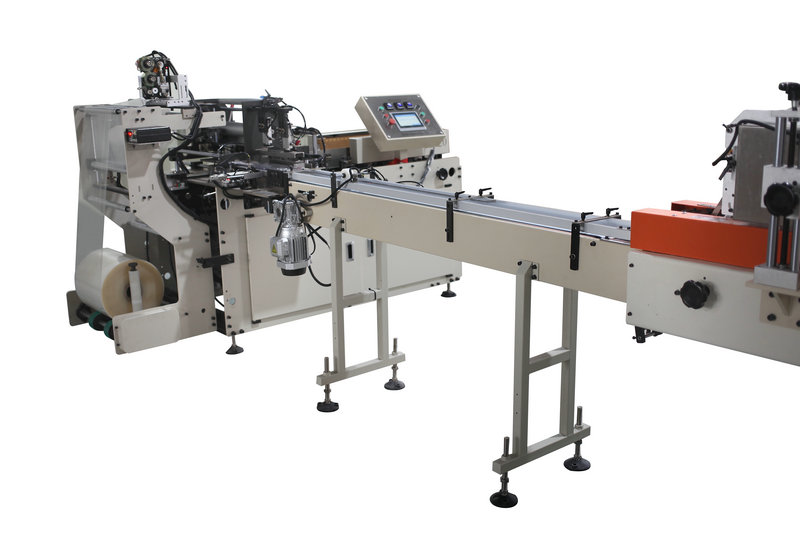

Модуль 3. Автоматическая машина для групповой упаковки карманных салфеток (одноканальная)

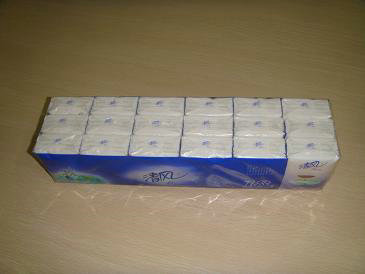

Третий модуль собирает индивидуальные пачки в групповую упаковку. Формат задаётся как 5 × 2, что соответствует стандартному и мини-размеру пачки.

• Размер готового изделия: 5 × 2 (стандартный — 260 × 102 × 44/52 мм; мини — 260 × 72 × 44/52 мм).
• Скорость машины: 8–12 мешков/мин.
• Мощность нагрева: 1,78 кВт, 380 В, 50 Гц.
• Мощность привода: 1,5 кВт, 380 В, 50 Гц.
• Упаковочный материал: двусторонняя термосвариваемая плёнка, например CPP, PE.
• Программирование управления: ПЛК (SIEMENS).
• Преобразователь частоты: MITSUBISHI.
• Давление воздуха: 0,6 МПа (обеспечивает пользователь).
• Настройка параметров: сенсорный экран (WEINVIEW).
• Шаговый двигатель: 0,38 кВт, 380 В, 50 Гц (WOTO).
• Габаритные размеры: 2500 × 2350 × 1550 мм (Д × Ш × В).
• Вес машины: 1,4 т.

Как выбрать конфигурацию под ваш формат

При подборе линии ориентируйтесь на три параметра: ширину джамбо-рулона, размер готовой салфетки в сложенном виде и требуемый формат групповой упаковки. Модуль складывания рассчитан на ширину рулона 210 мм и втулку 76,2 мм, поэтому сырьё с другими параметрами потребует отдельного согласования. Если вы планируете выпускать и стандартный, и мини-формат, уточните переналадку между размерами 102 × 52 мм и 72 × 52 мм.

Для сравнения других моделей перейдите в раздел Pocket Tissue Machine. Дополнительные материалы по настройке и эксплуатации собраны в разделе FAQ.

Условия площадки и подготовка к монтажу

Пневматическая система и подача воздуха обеспечиваются пользователем: для модулей упаковки требуется 0,6 МПа, для модуля складывания — 6 кг/см². Электропитание подводится на 380 В, 50 Гц, а нагрев индивидуальной упаковки — на 220 В, 50 Гц. Перед монтажом проверьте, что площадь цеха позволяет разместить три модуля с учётом их габаритных размеров и зон обслуживания.

Частые вопросы

Какое сырьё подходит для линии?

Модуль складывания рассчитан на бумагу 13–25 г, 1–3 слоя. Для упаковки используется двусторонняя термосвариваемая плёнка, например CPP или PE.

Можно ли выпускать салфетки двух размеров?

Да, модуль складывания поддерживает форматы 102 × 52 мм и 72 × 52 мм, а модуль групповой упаковки — стандартный и мини-размер пачки.

Какие параметры нужно уточнить перед заказом?

Ширину и диаметр джамбо-рулона, требуемый формат готовой салфетки, формат групповой упаковки и доступные параметры воздуха и электропитания на площадке.

Запрос предложения

Чтобы получить расчёт по линии для карманных салфеток, сообщите требуемый формат готового изделия, ширину джамбо-рулона и планируемый объём выпуска. Мы уточним конфигурацию модулей и условия поставки.
