Машина для перемотки рулонов туалетной бумаги XY-TQ-B

Цена: Договорная
Модель: XY-TQ-B
Мощность: 15 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение: Машина для производства туалетной бумаги
Вес: 4 тонны (зависит от ширины рулона)
Производительность: туалетная бумага
Размер упаковки: 6500*2800*2100 мм (зависит от ширины рулона)
Размер машины:
Сертификация: CE, ISO

Получить цену

+86-18650016302

Napkin Paper Machine Catalog

Перемотка туалетной бумаги на машине XY-TQ-B: что важно для вашей линии

Если вы сравниваете оборудование для выпуска бытовой бумаги, модель XY-TQ-B — это автоматическая перемоточная машина настенного типа для производства рулонов туалетной бумаги. Она принимает джамбо-рулон шириной до 2800 мм и диаметром до Φ1200 мм, перематывает полотно, выполняет перфорацию, обрезку кромок, распыление клея и герметизацию хвостика, а затем выталкивает готовое «бревно» для дальнейшей резки и упаковки. Ниже — состав модулей, рабочий поток и вопросы, которые стоит уточнить до заказа.

Ключевые узлы и их роль в перемотке

Настенная конструкция. Основные узлы закреплены на станине настенного типа — это снижает вибрацию на высокой скорости и уменьшает шум при работе.
Перфорация. Шаг задаётся сменой опорных ножевых валиков; в базовой конфигурации предусмотрено 4 валика (115 мм), другие размеры поставляются по запросу.
Подача втулки. Автоматическая система подаёт стержень, проталкивает готовое бревно после перемотки и запускает намотку следующего.
Обрезка, клей и герметизация. Три операции выполняются синхронно за один проход; остаётся хвостик 10–18 мм, который легко подхватывается при повторной перемотке, что снижает отходы.
Управление. Программируемый контроллер PLC (INVT) с человеко-машинным интерфейсом: набор данных и параметрическое отображение неисправностей на сенсорном экране.

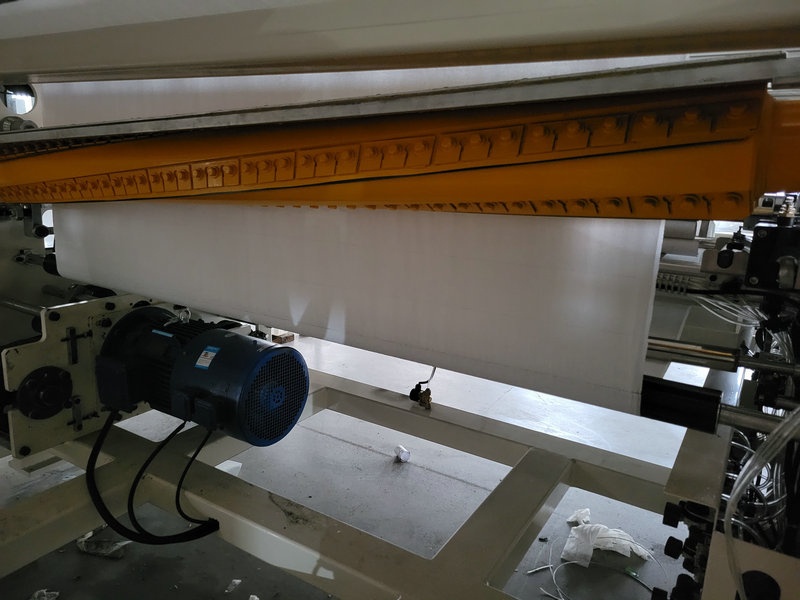

Ножевой узел. 4 прецизионных спиральных ножа обеспечивают низкий уровень шума и чёткую перфорацию; коробка передач расширяет диапазон работы.
Задние стойки. Две стойки настенного типа с пневматической подъёмной системой и широкими приводными плоскими ремнями; каждый рулон регулируется независимо.
Заправка полотна. Беговые переключатели для ношения бумаги упрощают и делают безопаснее ручную операцию.

Как выглядит машина и её рабочие узлы

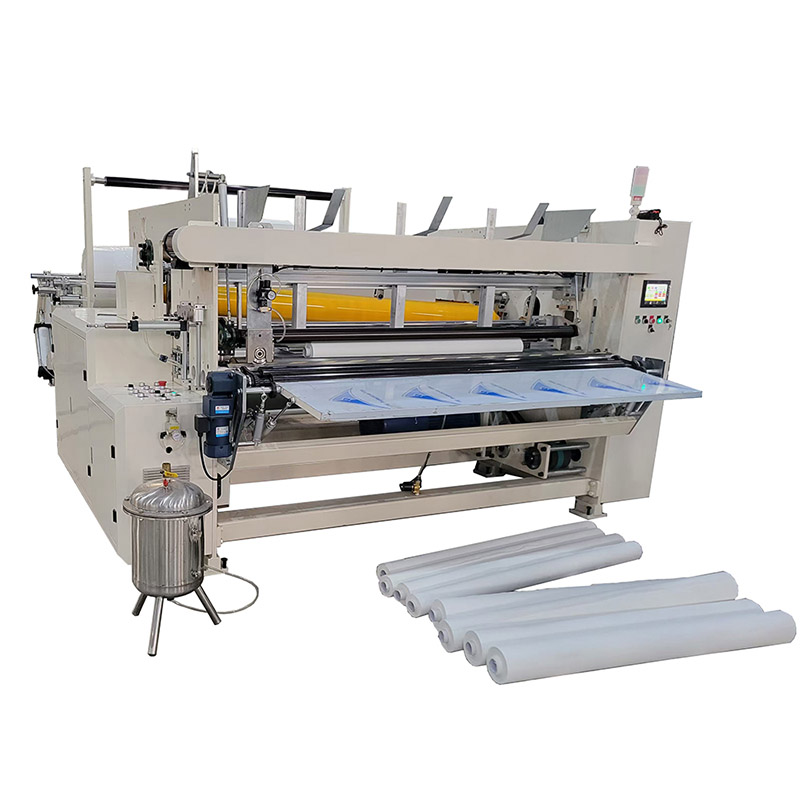

Небольшая перемоточная машина для туалетной бумаги XY-TQ-B

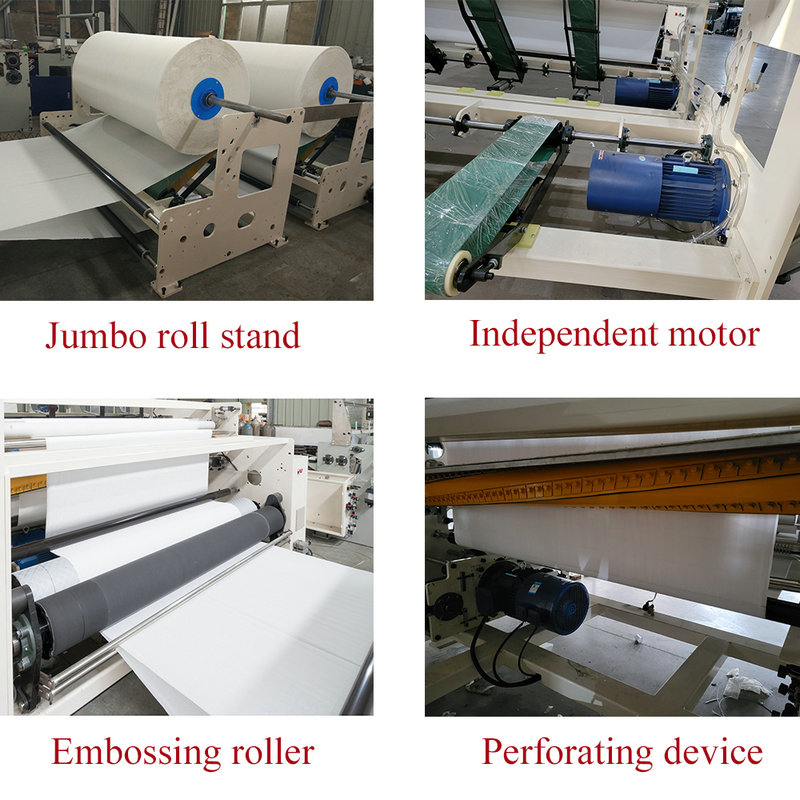

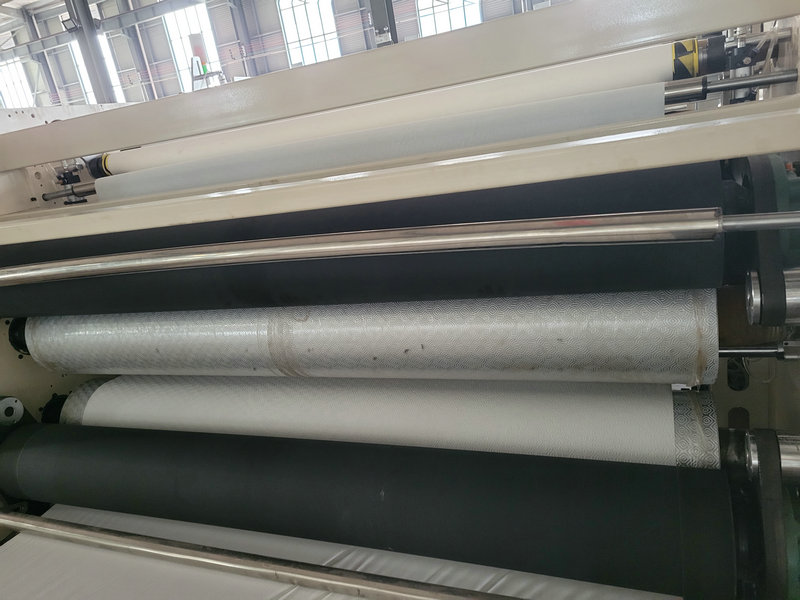

Узел тиснения и перфорации перемоточной машины

Перемоточная машина для туалетной бумаги в сборе

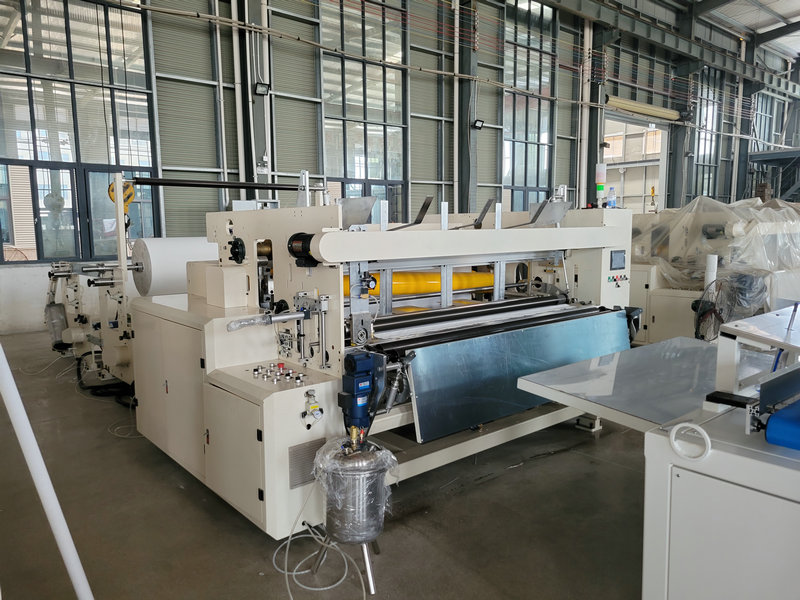

Производственная площадка оборудования для переработки бумаги

Рабочий поток: от джамбо-рулона до готового бревна

Джамбо-рулон устанавливается на заднюю стойку; пневматическая система поднимает его, плоские ремни передают полотно в зону перемотки.
Полотно проходит тиснение и перфорацию спиральными ножами с заданным шагом.
Автоматическая система подаёт втулку и начинается намотка рулона заданного диаметра.
По завершении намотки кромка обрезается, наносится клей, хвостик герметизируется с остатком 10–18 мм.

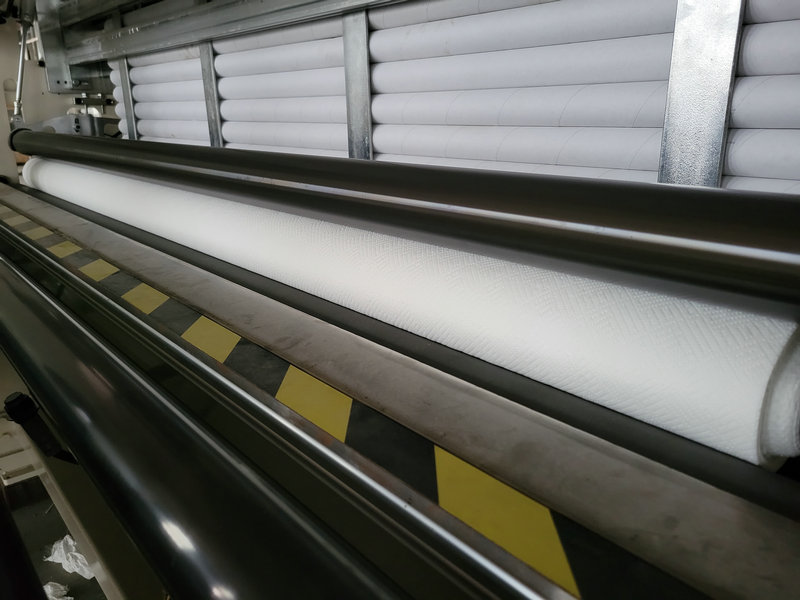

Готовое бревно автоматически выталкивается, и цикл повторяется для следующего рулона.

Диаметр готового изделия — Φ90~Φ300 мм, диаметр втулки — Φ38~Φ90 мм. Точные значения по вашей номенклатуре уточняйте при заказе.

Что уточнить перед заказом

Модель XY-TQ-B поставляется с двумя стойками размотки — это указывается при заказе. Максимальная ширина джамбо-рулона 2800 мм, диаметр Φ1200 мм и внутренний диаметр втулки 3 дюйма (76,2 мм) — базовые значения; другие размеры доступны по запросу. Производственная скорость 200~230 м/мин — это паспортное значение; фактическая стабильная производительность зависит от плотности бумаги, качества втулок, настройки перфорации и условий площадки. Полный перечень параметров приведён в разделе «Технические характеристики».

Частые вопросы покупателей

Можно ли перематывать рулоны разного диаметра на одной машине?

Да, диапазон готового изделия Φ90~Φ300 мм и втулки Φ38~Φ90 мм позволяет работать с несколькими типоразмерами. Переналадка выполняется сменой опорных ножевых валиков и настройкой параметров на сенсорном экране. Конкретные комбинации уточняйте при заказе.

Какие требования к площадке и подключению?

Машина настенного типа, для работы требуется пневматическая система и электропитание. Точные значения мощности, расхода воздуха и габаритов приведены в разделе «Технические характеристики»; при отсутствии данных в вашей конфигурации запросите подтверждение у поставщика.

Как машина интегрируется в линию?

После перемотки бревно поступает на резку и упаковку. Состав линии зависит от вашей номенклатуры — рулоны туалетной бумаги, кухонные полотенца или другие изделия. Подбор конфигурации ведётся по ширине джамбо-рулона и требуемому формату готового изделия.

Следующий шаг

Чтобы получить точную конфигурацию XY-TQ-B под вашу номенклатуру, пришлите ширину и диаметр джамбо-рулона, требуемый диаметр готового рулона и диаметр втулки. Мы подготовим предложение с учётом состава модулей и условий площадки. Также вы можете изучить машины для производства туалетной бумаги и машину для производства карманных салфеток в нашем каталоге.

Параметр	Значение
Модель машины	XY-TQ-B
Максимальная ширина джамбо-рулона	2800 мм (возможна поставка других размеров по запросу)
Диаметр джамбо-рулона	Φ1200 мм (возможна поставка других размеров по запросу)
Внутренний диаметр втулки джамбо-рулона	3 дюйма (76,2 мм) (возможна поставка других размеров по запросу)
Шаг перфорации	4 опорных ножевых валика (115 мм) (возможна поставка других размеров по запросу)
Диаметр готового изделия	Φ90~Φ300 мм
Диаметр втулки готового изделия	Φ38~Φ90 мм
Производственная скорость	200~230 м/мин
Программный контроллер	PLC (INVТ)
Стойки размотки	2 стойки (необходимо указать при заказе)
Пневматическая система	Воздушный компрессор 3HP, минимальное давление: 5 кгс/см² (поставляется пользователем)
Основная мощность	14 кВт, 380 В, 50 Гц
Габаритные размеры	7000×4000×1900 мм (Д×Ш×В)
Вес	Около 7 тонн
Краевое тиснение	Сталь по стали (пневматическое управление)
Полное тиснение	Сталь по резине

Автоматическая машина для перемотки туалетной бумаги предназначена для обработки рулонов туалетной бумаги:
1. Машина оснащена устройством подачи сердцевины, может работать как с сердцевиной, так и без нее.
2. Сырье из гигантского рулона после полного тиснения или тиснения по краям, затем перфорации, обрезки концов и распыления хвостового клея становится бревном.
3. Затем он может работать с режущим и упаковочным станком и превращаться в готовую продукцию.
4. Машина управляется ПЛК, люди управляют ею через сенсорный экран, весь процесс автоматический, простой в эксплуатации, снижает затраты на человека.
5. Наша машина может быть изготовлена специально в соответствии с требованиями клиентов.
6. Производственный процесс: Размотка — Тиснение — Перфорация — Перемотка — Склеивание хвостов — Обрезка кромок.
