Цена:
Договорная
Модель:
XY-GU-A-B
Мощность:
60 кВт, 380 В, 50 Гц, 3 фазы (зависит от ширины рулона)
Применение:
Линия по производству бумажных салфеток для лица с нижней вытяжкой
Вес:
9 тонн (зависит от ширины рулона)
Производительность:
Нижний рисунок салфетки для лица
Размер упаковки:
41300*6240*2100mm
Размер машины:
Сертификация:
CE, ISO
XY-GU-20A Good Price Carton Box Packing Semi Automatic Face Tissue Paper Machine
Линия XY-GU-20A + XY-GU-281 + XY-BT-299 собирает салфетки для лица подвесного типа с нижней вытяжкой в единый поток: складывание полотна, резка логов, упаковка готовой пачки. Конфигурация рассчитана на переработку сырой бумаги плотностью (14–18)×2 г/м² в рулоне шириной 1440 мм и диаметром 1200 мм. Готовое изделие — салфетка в развороте 200×200 мм, в сложенном виде 200×100 мм.
Машина настенного (подвесного) типа формирует сложенную салфетку методом вакуумно-адсорбционного складывания. Счёт листов выполняется кодировщиком высокого разрешения. При обрыве полотна система обнаружения разрыва останавливает машину, что снижает потери сырой бумаги. Перемещение рулонной клети обеспечивает отдельный двигатель. Основные узлы трансмиссии закрыты защитными кожухами.
Резка логов салфеток для лица выполняется непрерывным вращательным движением на 360°. Управление построено на ПЛК с сервоприводом и сенсорным экраном. Подача — серводвигателем через синхронно-ременную позиционирующую передачу. Предусмотрены отрезка головки и удаление хвоста длиной 10–20 мм, а также автоматическая заточка ножей с настройкой параметров через сенсорный экран.
Упаковщик стыкуется с автоматической пилой для резки логов. Сервосистема управляется ПЛК, подача и регулировка выполняются автоматически с использованием датчиков. Работа ведётся с сенсорного экрана. Есть функция аварийной остановки и паузы, система охранной сигнализации, а также защита по воздуху и электроэнергии. Узел уплотнения и резки работает с постоянной температурой.
Точные значения по каждому модулю приведены в разделе технических характеристик. Ниже — параметры, которые влияют на компоновку линии и подготовку площадки.
| Критерий выбора | Что учитывать по линии |
|---|---|
| Формат готовой салфетки | Разворот 200×200 мм, сложенный вид 200×100 мм — определяет настройку складывающего и режущего модулей |
| Сырьё | Сырая бумага (14–18)×2 г/м²; рулон шириной 1440 мм, диаметр 1200 мм |
| Стыковка модулей | Упаковщик XY-BT-299 соединяется с автоматической пилой для резки логов |
| Энергоснабжение | 380 В, 50 Гц, 3 фазы; суммарная мощность определяется по паспортам модулей |
| Пневматика | Давление воздуха 0,5 МПа — подготовку обеспечивает заказчик |
| Расход воздуха | 1000 л/смену для складывающего модуля |
Для точного расчёта конфигурации укажите формат готовой салфетки, плотность и ширину рулона сырой бумаги, требуемый тип упаковки, доступную площадь под линию и параметры электросети на площадке. Эти данные определяют компоновку модулей и порядок стыковки. Итоговые характеристики и комплектация фиксируются в спецификации к заказу.
Диапазон настройки зависит от конкретной конфигурации складывающего и режущего модулей. Уточните требуемый формат при запросе — возможность переналадки подтверждается по спецификации.
Давление 0,5 МПа подготавливается на стороне заказчика. Расход воздуха складывающего модуля — 1000 л/смену.
Основные узлы трансмиссии закрыты защитными кожухами. Упаковочный модуль оснащён функцией аварийной остановки и паузы, системой охранной сигнализации и защитой по воздуху и электроэнергии.
Отправьте параметры сырья, формат готовой салфетки и условия площадки — мы подготовим конфигурацию линии и коммерческое предложение. Также доступны машины для производства бумажных платочков и видео работы автоматической машины для салфеток подвесного типа.

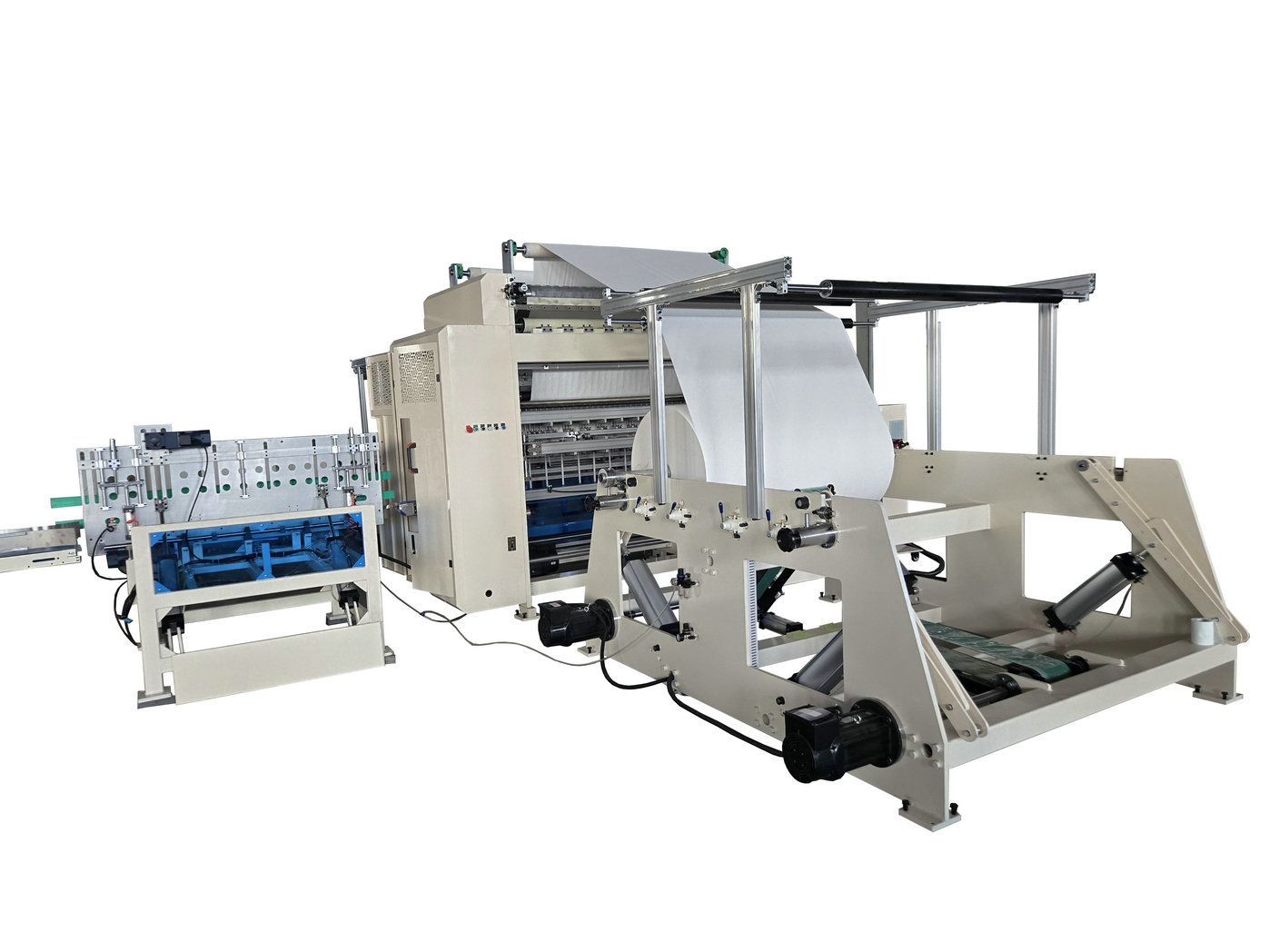

1. XY-GU-20A Автоматическая машина для складывания салфеток для лица в подвесном стиле.
Технические параметры:
1. Скорость производства: 800-1000 листов/линий/мин.
2.Размер разворачивания продукта (Д * Ш): 200*200 мм
3. Размер сложенного продукта (Д * Ш): 200*100 мм
4. Мощность: 35,3 кВт (380 В, 50 Гц, 3 фазы)
5. Общий размер (Д*Ш*В): 8500*2250*2000 мм
6. Вес: около 5 т.
7. Размер рулона: ширина: 1440 мм, диаметр: 1200 мм.
8. Вес сырой бумаги: (14-18)*2 г/м².
9. Воздуходувка для корней
10. Отдельный двигатель для управления рулоном.

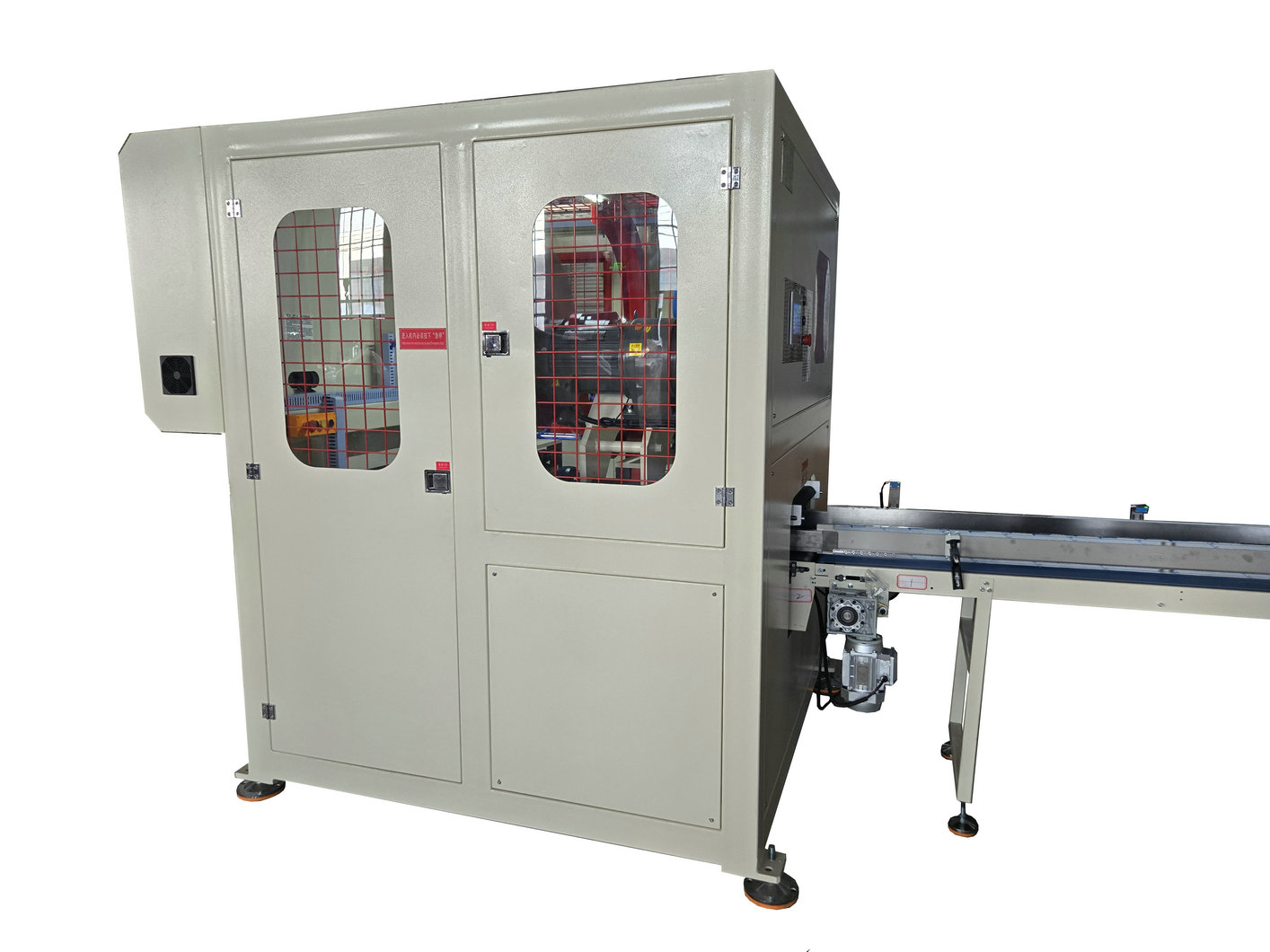

2. XY-GU-281 Автоматическая пила для резки бревен для лицевой ткани в подвесном стиле
Технические параметры:
1. Скорость производства: 100-120 резов/мин.
2. Размер резки: максимальная ширина ленты подачи бумаги: 500 мм; Длина резки бумаги: L=80-200 мм
3. Мощность: 13,5 кВт, 380 В, 50 Гц, 3 фазы.
4. Общий размер: 1700*1500*2000 мм (Д*Ш*В)
5. Вес: 2,8 т.

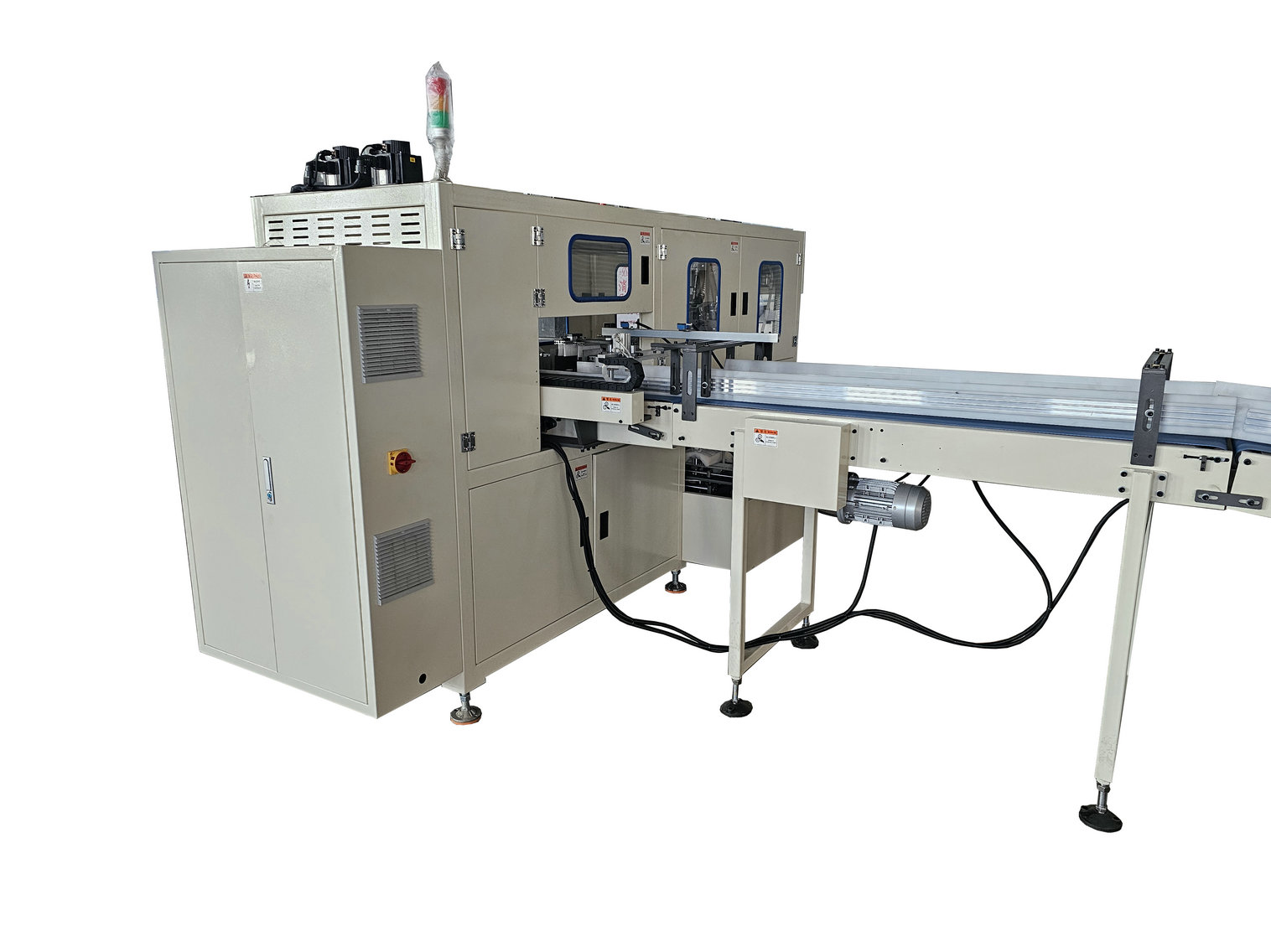

3. Автоматическая машина для упаковки салфеток для лица XY-BT-299.
Технические параметры:
1. Источник питания: 14,4 кВт, 380 В, 60 Гц, 3 фазы.
2. Скорость упаковки: 20-28 упаковок/мин.
3. Размер упаковки: Д: 250-500 мм.
Ш: 150-250 мм
Высота: 90-145 мм
4. Размер машины (Д*Ш*В): 3750*4890*1550 мм.
5. Вес: 1400 кг.

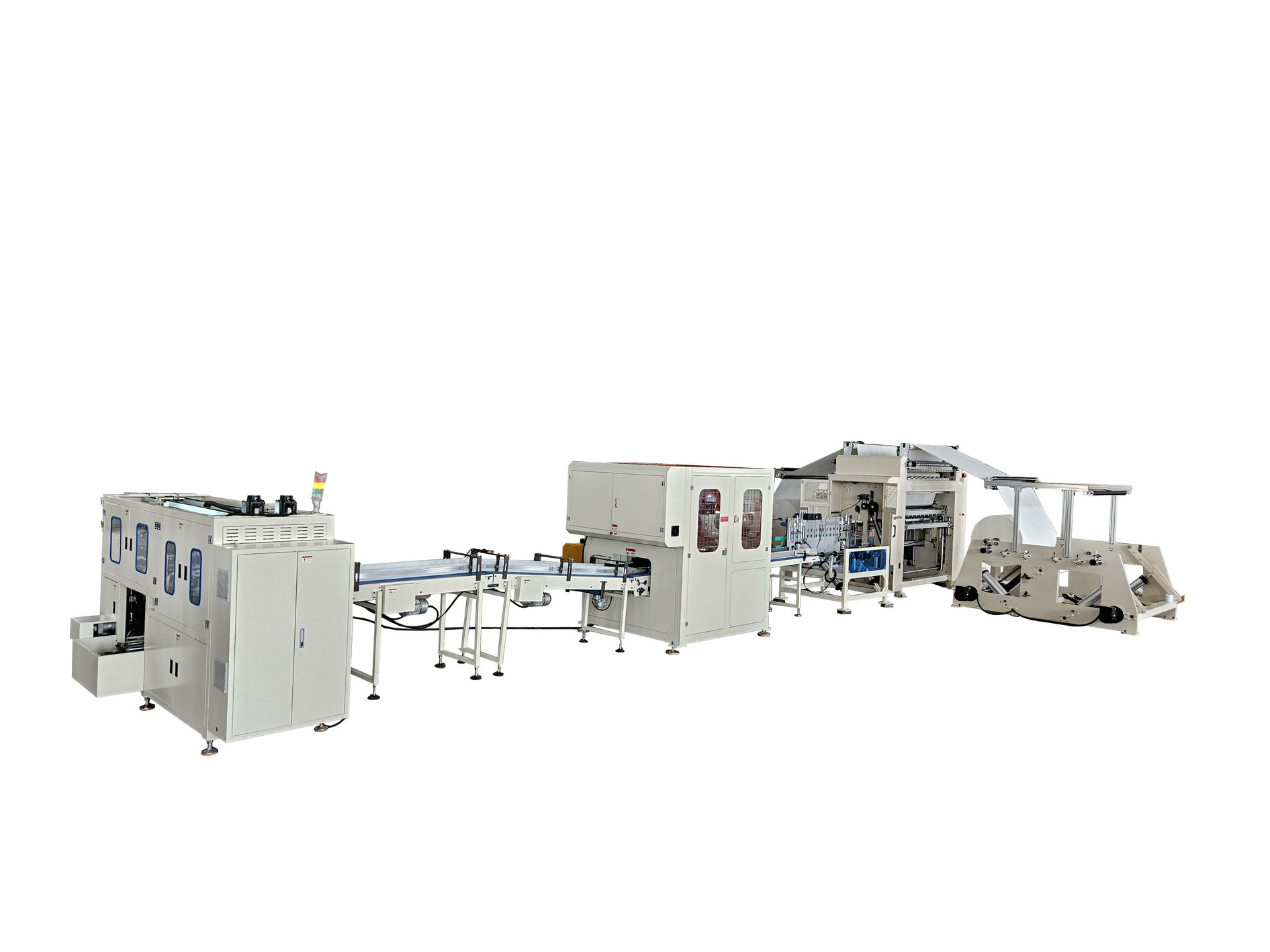

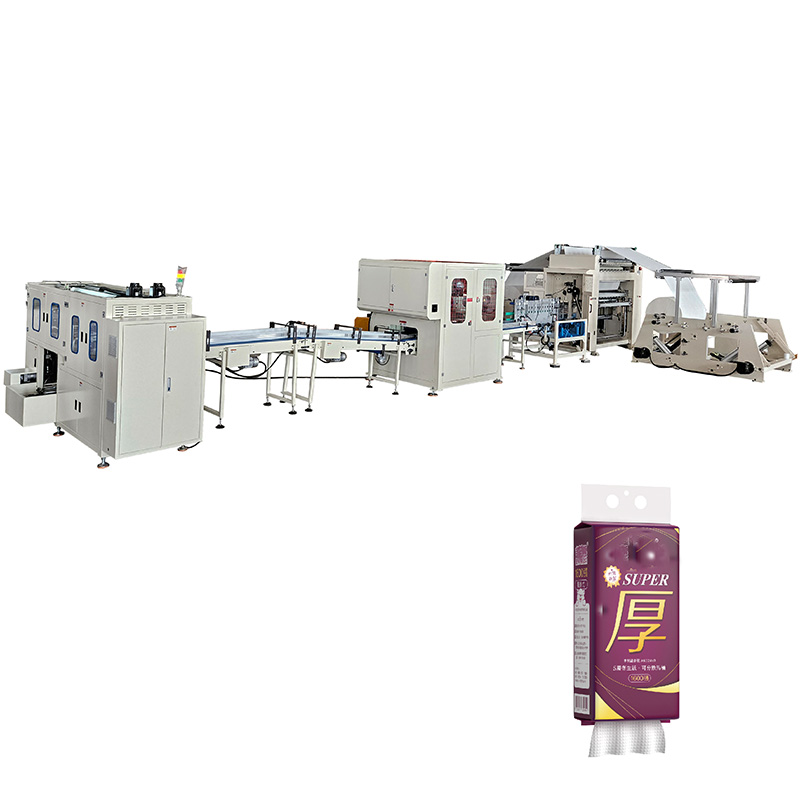

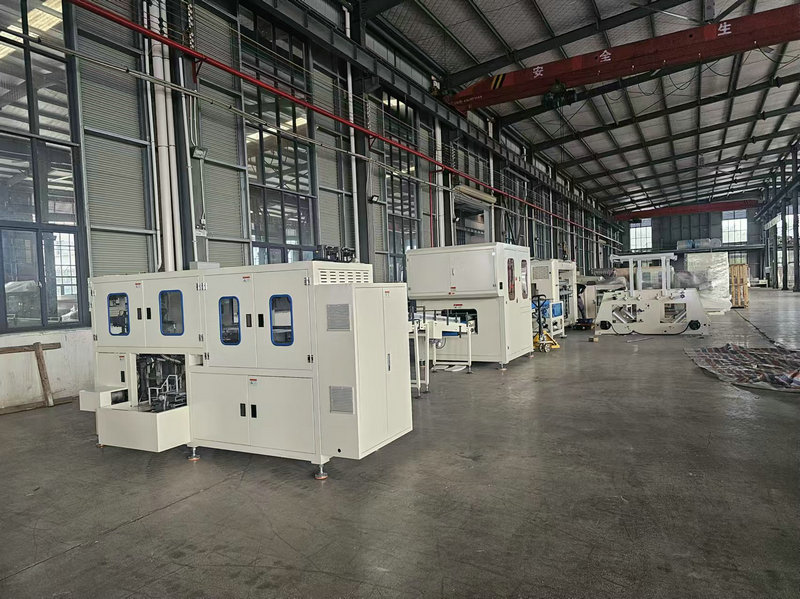

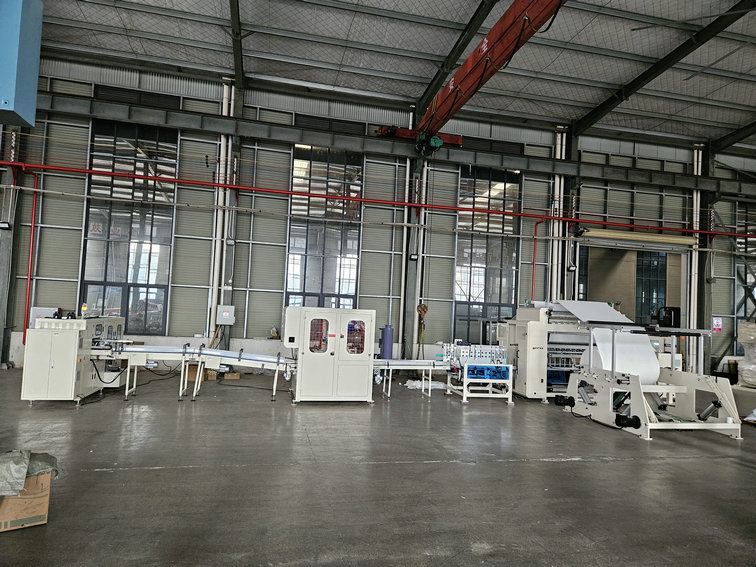

Автоматическая линия по производству бумажных салфеток для лица подвесного типа, включающая 3 комплекта машин:
1. XY-GU-20A Автоматическая машина для складывания салфеток для лица в подвесном стиле.
2. XY-GU-281 Автоматическая пила для резки бревен для лицевой ткани в подвесном стиле
3. Автоматическая машина для упаковки салфеток для лица XY-BT-299.
Автоматическая линия по производству салфеток для лица состоит из машины для складывания салфеток для лица, машины для резки бревен для салфеток для лица и машины для упаковки салфеток для лица. Эти машины работают плавно и стабильно на протяжении всего процесса, от большого рулона до готовой нижней части салфетки для лица. Эта производственная линия отличается высоким уровнем автоматизации, снижает трудозатраты, сводит к минимуму трудоемкость и является оптимальным выбором для производства салфеток для лица с нижней вытяжкой.
