Укажите вид продукции, размеры и требуемую производительность. Мы поможем подобрать конфигурацию.
Цена:
Договорная
Модель:
XY-GU-281
Мощность:
7 кВт 380 В 50 Гц 3 фазы
Применение:
Машина для резки тканей лица
Вес:
1,6 тонны
Производительность:
салфетка для лица
Размер упаковки:
1600*1650*1700 mm
Размер машины:
Сертификация:
CE, ISO
XY-GU-A-D Fully Automatic Facial Tissue Bags And Box Packing Machinery

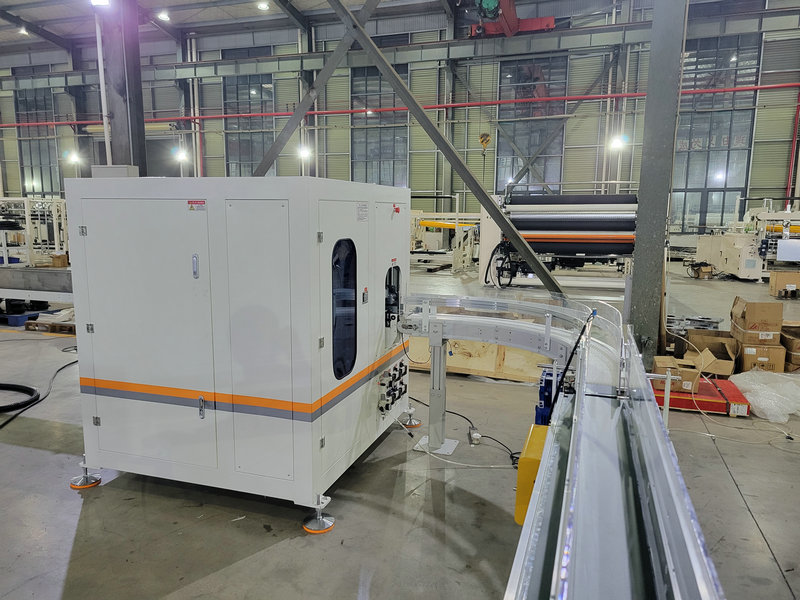

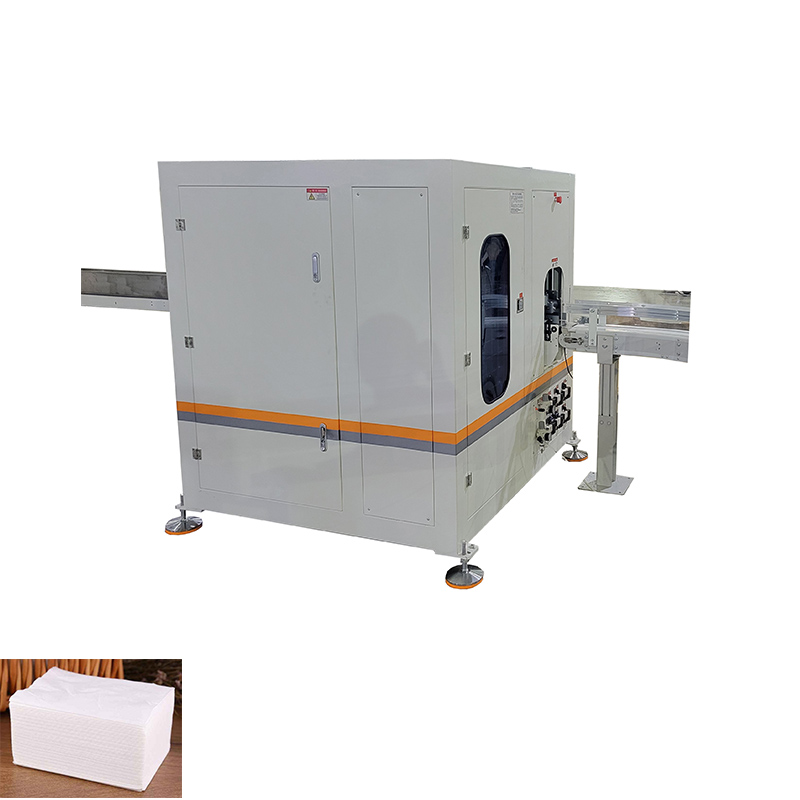

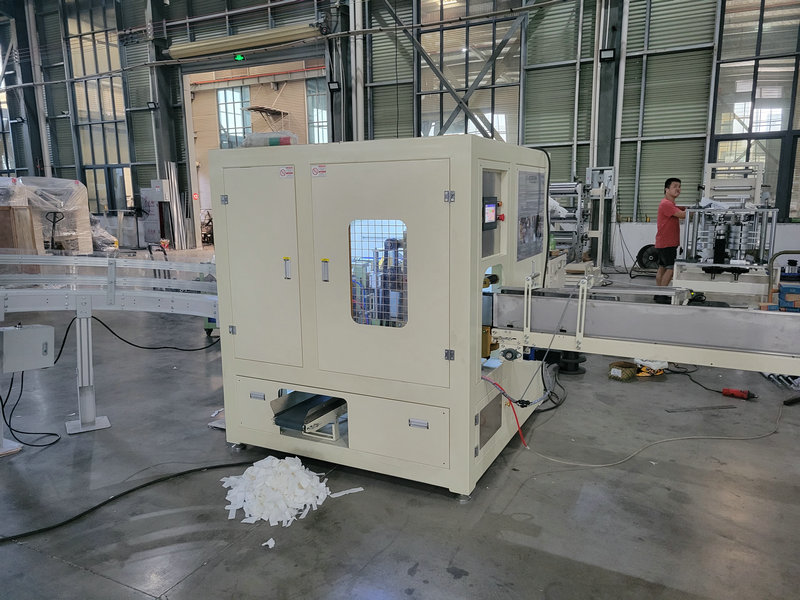

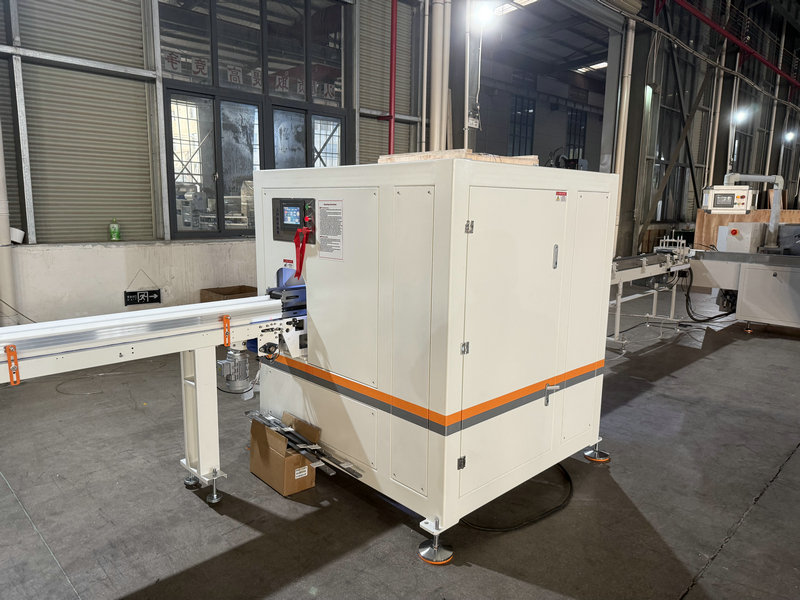

Автоматическая машина для резки лицевой ткани предназначена для торцевой обрезки сложенных в стопу или рулонных заготовок бумажных полотенец и салфеток. Оборудование применяется там, где важно получить ровный торцевой срез и стабильную геометрию готовой пачки без ручной подачи. Привод построен на серводвигателе и частотном регулировании скорости, что влияет на повторяемость реза и плоскостность торца.

Длина реза в пределах рабочего диапазона машины регулируется произвольно. Фиксированный угол заточного круга обеспечивает предсказуемое качество заточки ножа, а зона шлифования охлаждается подачей сжатого воздуха; при необходимости предусмотрена работа со специальной охлаждающей жидкостью.

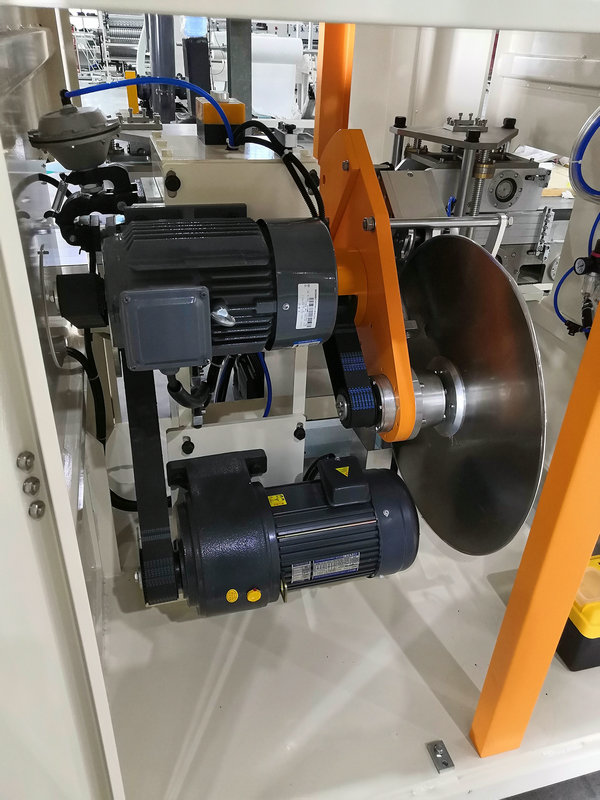

Заготовка подаётся с позиционированием через синхронный ремень, после чего выполняется непрерывная вращательная резка дисковым ножом. Такая схема даёт ровный торец и снижает риск смятия кромки на мягкой лицевой ткани. Управление ведётся через ПЛК с сенсорным экраном, поэтому переналадка под другую длину или высоту изделия сводится к смене параметров, а не к механической перестройке узлов.

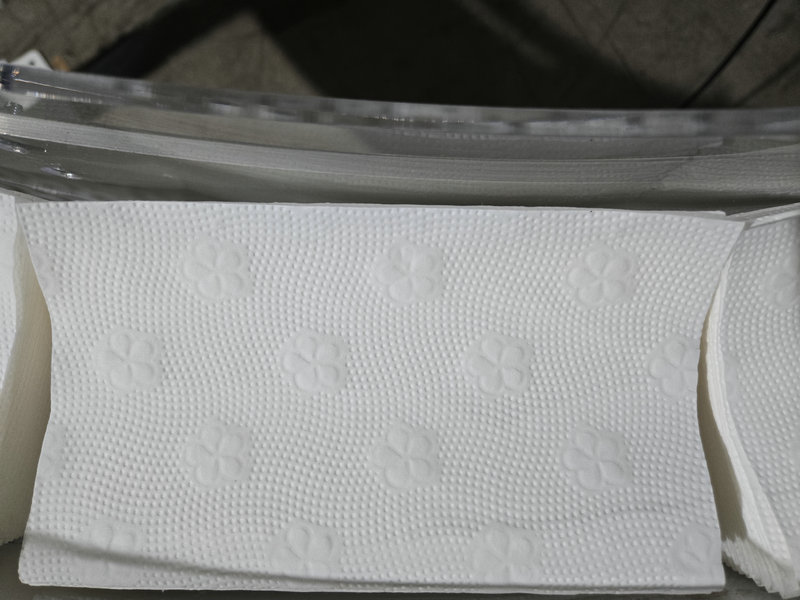

Машина работает с заготовками лицевой ткани, салфеток и рулонных бумажных полотенец. Ключевое ограничение по входу — минимальная длина полуфабриката: она должна обеспечивать не менее пяти рядов. Высота готового изделия и длина реза лежат в диапазоне, указанном в таблице технических параметров ниже. Если ваша заготовка выходит за эти границы, уточните конфигурацию у поставщика до заказа.
| Параметр | Значение |
|---|---|
| Длина полуфабриката | минимум 500 мм (или минимум 5 рядов) |
| Высота готового изделия | 30–120 мм |
| Производственная скорость | 20–150 резов/мин |
| Рабочая скорость | 20–120 резов/мин |
| Наружный диаметр круглого ножа | Ø610 мм |
| Максимальная скорость вращения дискового ножа | 980 об/мин |
| Характеристики готового изделия | 70–210 мм |
| Ширина бумаги | 70–110 мм |
| Длина резки | 70–210 мм |
| Длина остатка | 20–65 мм |
| Мощность | 7 кВт |
| Питание | 380 В, 50 Гц |
| Давление воздуха | 0,5–0,8 МПа |
| Габаритные размеры машины | 1600×1650×1700 мм |
| Вес | 1500 кг |
| Тормоз | Настройка параметров (авто/ручной) |
| Пошаговая заточка ножа | Настройка параметров (авто) |
| Пневматическая заточка ножа | Настройка параметров (авто/ручной) |
| Обдув | Отсутствует |
| Общий переключатель давления | Значение (не указано) |
| Человеко-машинный интерфейс | DELTA (или по выбору заказчика) |
| Частотный преобразователь | DELTA |
| Серводвигатель | DELTA |
В базовой конфигурации используются серводвигатель, частотный преобразователь и человеко-машинный интерфейс DELTA; по запросу заказчика возможна замена панели оператора. Заточка ножа выполняется в автоматическом режиме с настройкой параметров, тормоз работает в авто- или ручном режиме. Узел обдува в данной конфигурации отсутствует — это важно учесть при планировании участка, если требуется дополнительное охлаждение зоны реза.


Машина занимает площадь 1600×1650×1700 мм и весит 1500 кг, поэтому при монтаже нужно предусмотреть ровное основание и доступ для обслуживания узла заточки. Питание подводится 380 В, 50 Гц, пневмолиния должна обеспечивать давление 0,5–0,8 МПа. До пусконаладки стоит проверить, что параметры вашей сети и компрессорной совпадают с этими значениями.

На машины предоставляется двухлетняя гарантия. В течение двух лет после получения оборудования при правильной эксплуатации и отсутствии искусственных причин повреждённые детали и аксессуары заменяются бесплатно с отправкой через DHL или FedEx. После окончания гарантийного срока стоимость запасных и повреждённых деталей рассчитывается по себестоимости; при возникновении неисправности поставщик помогает восстановить производство в кратчайшие сроки. После прибытия машин продавец при необходимости направляет специалиста для установки производственной линии; авиабилеты туда и обратно от китайской фабрики до фабрики покупателя, расходы на визу, питание, транспорт и проживание в городе покупателя оплачивает покупатель.

Длина полуфабриката должна быть не менее 500 мм или составлять минимум пять рядов. Если заготовка короче, машина не сможет обеспечить стабильное позиционирование и ровный торец.
Да, высота готового изделия регулируется в диапазоне 30–120 мм, а длина реза — в пределах 70–210 мм. Переналадка выполняется через панель оператора без замены механических узлов.
Да, для работы пневматических узлов требуется подача сжатого воздуха давлением 0,5–0,8 МПа. Конкретные требования к производительности компрессора уточняйте при заказе.
Чтобы подобрать конфигурацию под вашу заготовку и формат готовой продукции, отправьте запрос с указанием длины полуфабриката, требуемой высоты изделия и планируемой производительности. Мы уточним совместимость узлов и подготовим коммерческое предложение. Также вы можете ознакомиться с каталогом машин для лицевой ткани и автоматической машиной для резки лицевой ткани с сервоприводом.

| Параметр | Значение |
|---|---|
| Размер резки | |
| Длина | 90–210 мм |
| Ширина | 80–110 мм |
| Высота | 25–120 мм |
| Скорость резки | 200–260 резов/минуту (скорость зависит от длины резки) |
| Система управления | Программное управление PLC |
| Серводвигатель | |
| Управление через сенсорный экран | |
| Способ подачи | Позиционирование и передача с помощью синхронного ремня |
| Способ резки | Непрерывная 360° вращательная резка |
| Точность резки бумаги | Погрешность резки ±1 мм |
| Система заточки ножа | Автоматическая заточка |
| Настройка параметров через сенсорный экран | |
| Наружный диаметр ножа | Ø 610 мм |
| Требуемое давление воздуха | 0,5 МПа (обеспечивается покупателем) |
| Мощность | 7 кВт, 380 В/50 Гц |
| Габаритные размеры машины (Д×Ш×В) | 1600×1650×1700 мм |
| Вес | 1,5 тонны |
| Цвет оборудования | Молочно-белое покрытие методом распыления краски |
1. Отрежьте бумажную головку и хвостовую часть бумаги: управление программой ПЛК и работа с сенсорным экраном завершены. Длина после снятия головки и хвоста составляет 15 мм --- 25 мм.
2. Электрическая система обнаружения выхода бумаги оборудования, включая упаковочные машины и конвейеры, автоматически отключит режущий станок в случае возникновения неисправности и накопления продукции.
3. Управление инвертором двигателя, энергосбережение, инвертор Delta или Inovance марки,
4. Пульт управления оборудованием представляет собой сенсорный экран, панель выполнена из нержавеющей стали с гравировкой.
5. Электрический блок управления оборудованием интегрирован с хостом, чтобы гарантировать, что цепь не повреждена и безопасна.
6. Защитная крышка оборудования имеет встроенную железную сетку и плексиглас для внешнего наблюдения, который имеет функции защиты.

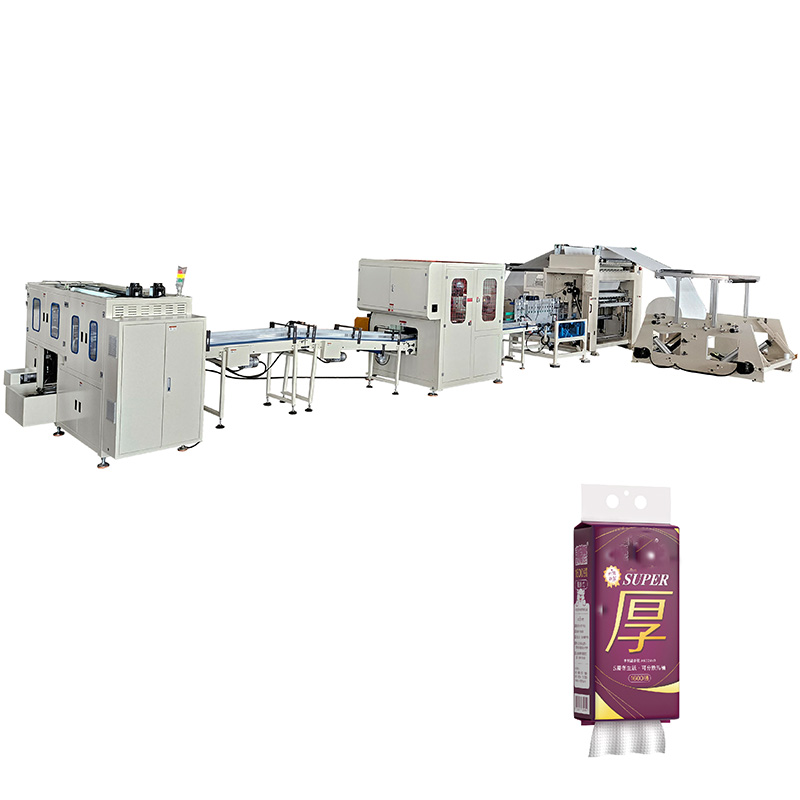

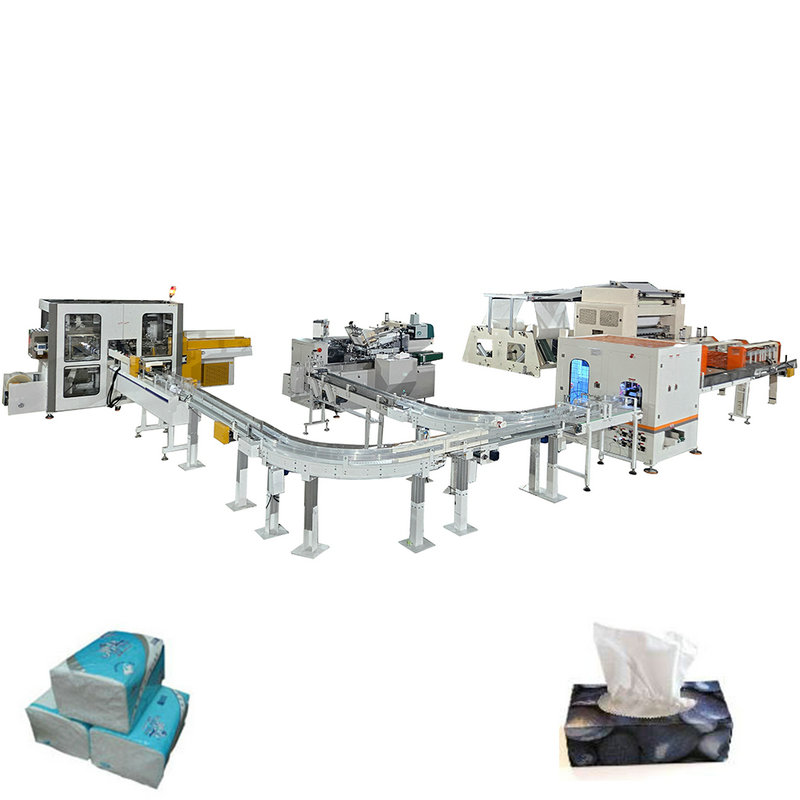

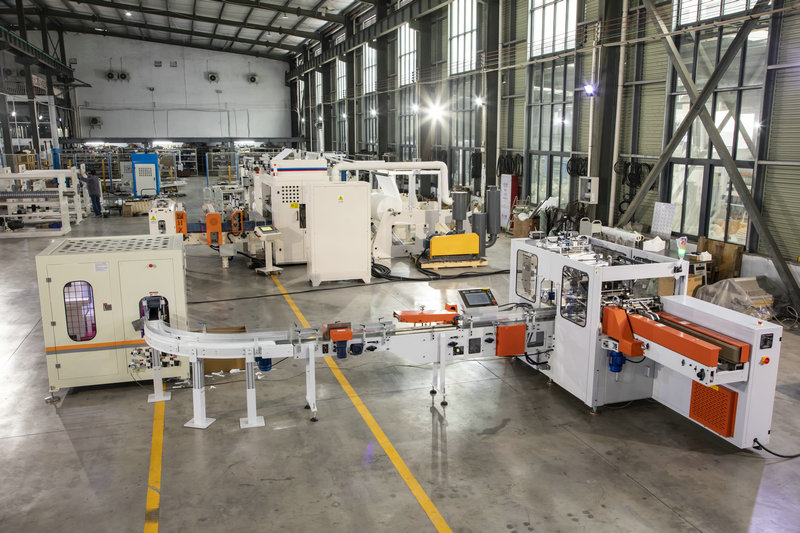

Автоматическая линия XY-GU-20A, XY-GU-281, XY-BT-298 и XY-GU-388 выпускает салфетки для лица в пакетах и картонных коро...
