السعر:
قابل للتفاوض
الموديل:
XY-TQ-A-G
الطاقة:
22KW 380V 50HZ 3 مراحل (يعتمد على عرض لفة الجامبو)
التطبيق:
10 لفات خط إنتاج ماكينة صنع لفائف ورق التواليت الصغيرة
الوزن:
6 طن (يعتمد على عرض لفة الجامبو)
الإخراج:
10 لفات من ورق التواليت الصغير
أبعاد التغليف:
25000*25000*2100mm
حجم الماكينة:
الشهادة:
CE, ISO
XY-TQ-A-E Small Business Toilet Paper Roll Manufacturing Machine Production Line
عند التفكير في خط إنتاج آلة لف مناديل ورق التواليت الصغيرة ذات 12 لفة، فإن السؤال العملي ليس "ما سرعة الآلة؟" بل "كيف تنتقل لفة الجامبو إلى عبوة 12 لفة جاهزة، وأين تتوقف كل مرحلة، وما الذي يجب تجهيزه في المصنع قبل التركيب؟" هذا الخط يتكوّن من ثلاث وحدات متتابعة، وكل وحدة لها متطلبات تشغيل مستقلة يجب فهمها قبل الطلب.
تحوّل لفة الجامبو إلى سجل مناديل مثقّب ومطوي، وتحدّد قطر اللفة النهائية ومسافة التثقيب.
تقطع السجل الطويل إلى لفات فردية بطول وقطر محددين، مع فرز رأس النفايات ونهاية الورق.
تجمّع اللفات في عبوات متعددة اللفات وتختمها، مع إمكانية الربط بآلة تعبئة أوتوماتيكية بناقل.
تعمل وحدة إعادة اللف على ورق الجامبو بمواصفات محددة يجب مطابقتها قبل الشراء. القيم المؤكدة لهذه الوحدة مُدرجة في جدول المواصفات الفنية، ويجب الرجوع إليها عند تحديد مورد الورق. من النقاط العملية التي يغفلها كثير من المشترين: قطر اللب الداخلي لورق الجامبو يجب أن يتوافق مع حامل اللفة، وإلا توقف التغذية أو تلف اللب. كذلك يجب التأكد من أن عرض لفة الجامبو يطابق عرض الآلة، لأن أي اختلاف يعني إما هدر حواف أو عدم إمكانية التشغيل.
ملاحظة للمشتري: مواصفات لفة الجامبو (القطر الأقصى، عرض اللفة، قطر اللب الداخلي) موجودة في جدول المواصفات الفنية. راجعها مع مورد الورق قبل تثبيت الطلب، لأنها شرط تشغيل وليست خياراً.
هذه الوحدة هي قلب الخط، وهي التي تحدد شكل المنتج النهائي. تعمل بنظام تغذية أساسي تلقائي، مع دافع سجل تلقائي بعد إعادة اللف، ثم إعادة لف السجل الجديد. تشذيب الحواف والتغذية الأساسية ورش الغراء والختم تتم بشكل متزامن، مع ترك ذيل بطول 10–18 مم لتسهيل الإرجاع وتقليل هدر الاختصارات.
من النقاط التي تهم المشتري عند المقارنة:
القيم الرقمية لهذه الوحدة (السرعة، الطاقة، الأبعاد، الوزن، نطاق قطر اللفة النهائية، مسافة التثقيب) موجودة في جدول المواصفات الفنية، ويجب اعتمادها كمرجع وحيد عند المقارنة بين العروض.
بعد إعادة اللف، ينتقل السجل إلى وحدة القطع. هذه الوحدة مسؤولة عن تحويل السجل الطويل إلى لفات فردية بالطول والقطر المطلوبين. من وظائفها التي تهم المشتري:
أبعاد السجل، وطول اللفة النهائية، وقطرها، ودقة القطع، والطاقة، والأبعاد الكلية، والوزن — كلها مُدرجة في جدول المواصفات الفنية.
الوحدة الثالثة تجمّع اللفات وتختمها. تعمل بنقل أوتوماتيكي وتشغيل برأس واحد وتغذية وختم وعدّ أوتوماتيكي. من النقاط التي تحدد ملاءمتها لمصنعك:
سعة التعبئة المؤكدة لهذه الوحدة مُدرجة في جدول المواصفات الفنية. لاحظ أن الوحدة مصممة لعبوات 10 لفات، بينما عنوان الصفحة يشير إلى 12 لفة — وهذا فرق يجب حسمه مع المورّد قبل الطلب، لأن عدد اللفات في العبوة يؤثر على إعداد وحدة التعبئة.
تنبيه: عدد اللفات في العبوة (10 أو 12) يجب تأكيده كتابياً في عرض السعر، لأنه يحدد إعداد وحدة التعبئة وليس مجرد تغيير في التغليف.
قبل طلب عرض السعر، اجمع هذه المدخلات لأنها تحدد الإعداد النهائي:
| معيار الاختيار | ما يجب تأكيده | أثره على الإعداد |
|---|---|---|
| مواصفات لفة الجامبو | القطر الأقصى، عرض اللفة، قطر اللب الداخلي | يحدد توافق حامل اللفة ووحدة التغذية |
| المنتج النهائي | قطر اللفة، قطر اللب، مسافة التثقيب | يحدد إعداد وحدة إعادة اللف والقطع |
| عدد اللفات في العبوة | 10 أو 12 لفة | يحدد إعداد وحدة التعبئة |
| مستوى الأتمتة | شبه آلي أو ربط بناقل بآلة أوتوماتيكية | يحدد عدد العمال وتدفق الخط |
| مساحة المصنع والطاقة | الأبعاد الكلية ومتطلبات الجهد لكل وحدة | يحدد تخطيط التركيب والتجهيزات |
الوحدات مصممة كخط متتابع، لكن وحدة التعبئة يمكن تشغيلها بأتمتة كاملة أو شبه آلية، ويمكن ربطها بناقل بآلة تعبئة أوتوماتيكية. هذا يمنح مرونة في بدء التشغيل ثم التوسع لاحقاً.
جدول المواصفات الفنية يذكر السرعة المقدرة لكل وحدة. الإنتاج المستقر الفعلي يتأثر بجودة لفة الجامبو، وضبط مسافة التثقيب، وسرعة تغذية وحدة القطع، وسعة وحدة التعبئة. لا تعتمد على رقم السرعة وحده عند حساب الطاقة اليومية.
وحدة التعبئة XY-AI-398A مناسبة للفة المرحاض الأساسية أو بدون قلب، لكنها لا تراجع رمز اللون تلقائياً. إذا كان منتجك يتطلب مراجعة لونية، ناقش ذلك مع المورّد.
تحتاج إلى مساحة تطابق الأبعاد الكلية للوحدات الثلاث، ومصدر طاقة يطابق متطلبات كل وحدة، وترتيب تدفق يسمح بمرور السجل من إعادة اللف إلى القطع إلى التعبئة دون اختناقات. راجع جدول المواصفات الفنية للأبعاد ومتطلبات الطاقة.
أرسل مواصفات لفة الجامبو المتاحة، والمنتج النهائي المطلوب، وعدد اللفات في العبوة، ومستوى الأتمتة المستهدف، ومساحة المصنع. هذه المدخلات تسمح بتحديد الإعداد المناسب بدل عرض سعر عام.
إذا كنت تقارن بين خطوط إنتاج مناديل ورق التواليت الصغيرة، فإن الفرق الحقيقي بين العروض غالباً في تفاصيل الإعداد: توافق لفة الجامبو، وعدد اللفات في العبوة، ومستوى الأتمتة، وربط الوحدات. اطلب عرض سعر مبنياً على مدخلاتك الفعلية، وليس على مواصفات عامة.
للاستفسار عن الإعداد المناسب لمصنعك، أرسل مواصفات لفة الجامبو والمنتج النهائي المطلوب. يمكنك أيضاً الاطلاع على آلات مناديل ورق التواليت لمقارنة الطرازات، أو مراجعة خط إنتاج 12 لفة مع إعادة اللف لمعرفة الفروق في الإعداد.

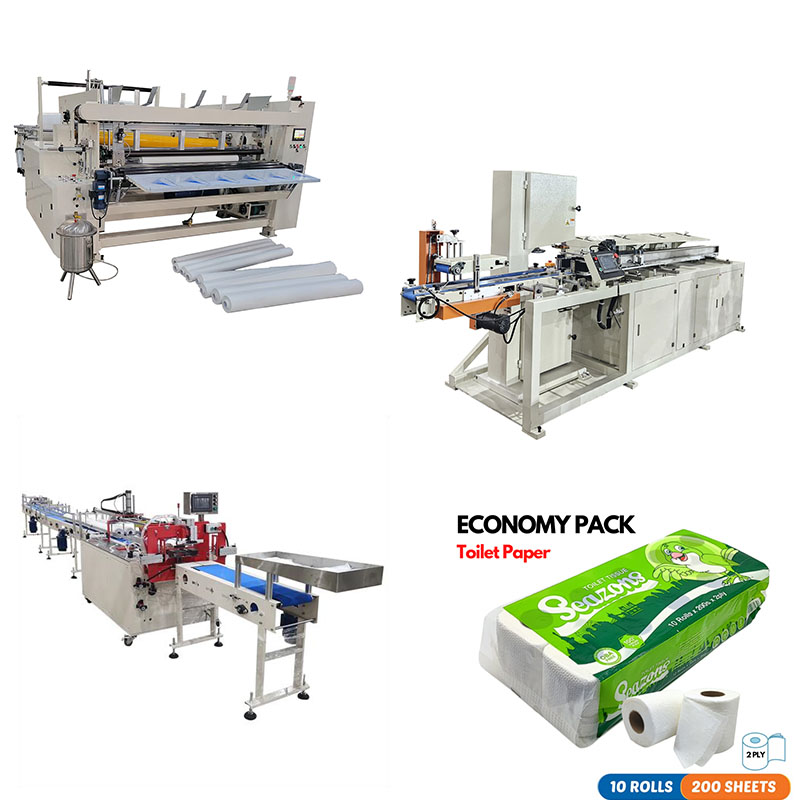

يتضمن خط الإنتاج هذا 3 آلات:

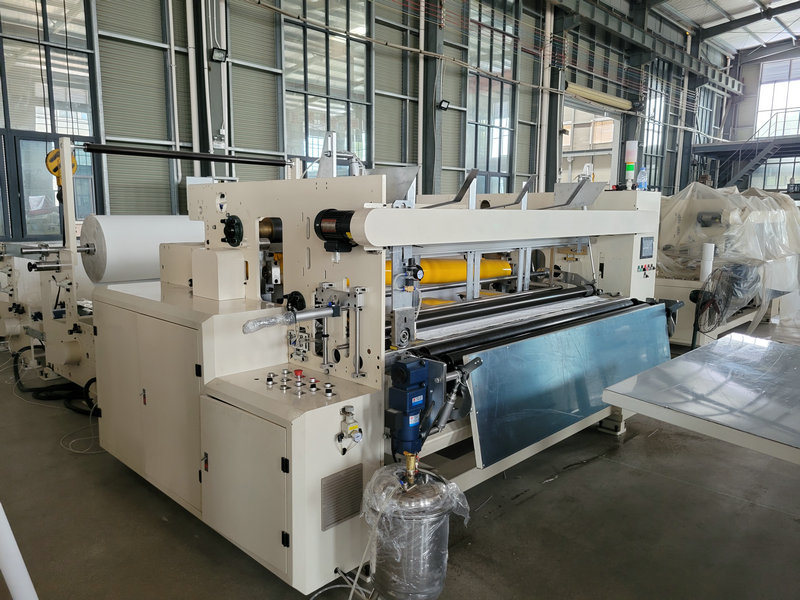

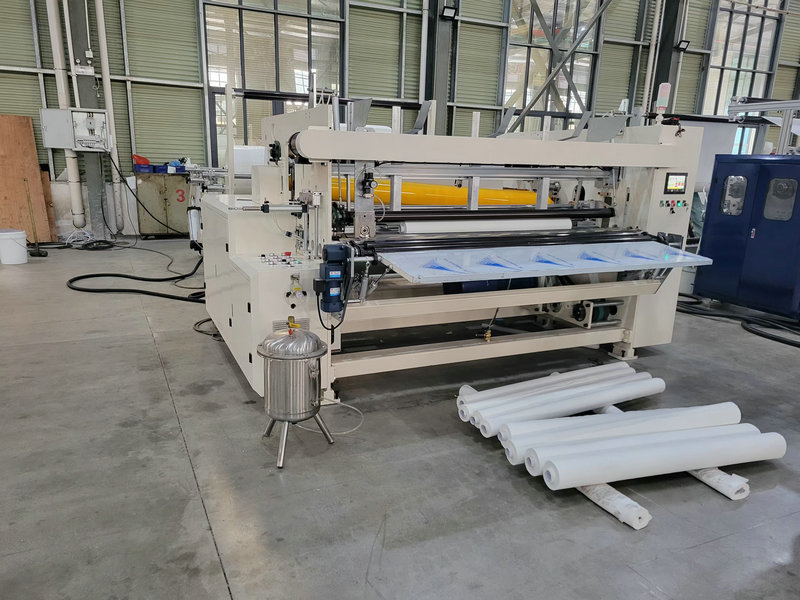

1. آلة إعادة لف ورق التواليت الصغيرة ذات السرعة العالية XY-TQ-B
المعلمة التقنية:
1. سرعة الإنتاج: 200-230 م/دقيقة
2. الطاقة: 15 كيلو واط (380 فولت 50 هرتز 3 مراحل)
3. ماكس. قطر ورق اللف الجامبو: 1200 مم، عرض اللفة الجامبو 1850 مم
4. قطر اللب الداخلي للورق الجامبو: 76.2 مم
5. عرض 1850 مم من لفة الجامبو.
6. الوزن: حوالي 4T
7. مجموعتان من حاملات الورق (محرك فردي للتحكم في التوتر) ومجموعتين من الفولاذ إلى لفة النقش المطاطية لورق التواليت
8. سمك 20 مم من لوحة الحائط للآلة
9. قطر ورق التواليت النهائي: 90-280mm
10. قطر اللب الداخلي لورق التواليت النهائي: 38-76mm
11. مسافة التثقيب: 4 شفرات سندانية (90-150 مم)
12. الحجم الكلي (الطول*العرض*الارتفاع): 6500*2800*2100 مم
13. محرك فردي لكل حامل لفة جامبو، يتحكم PLC في شد الورق

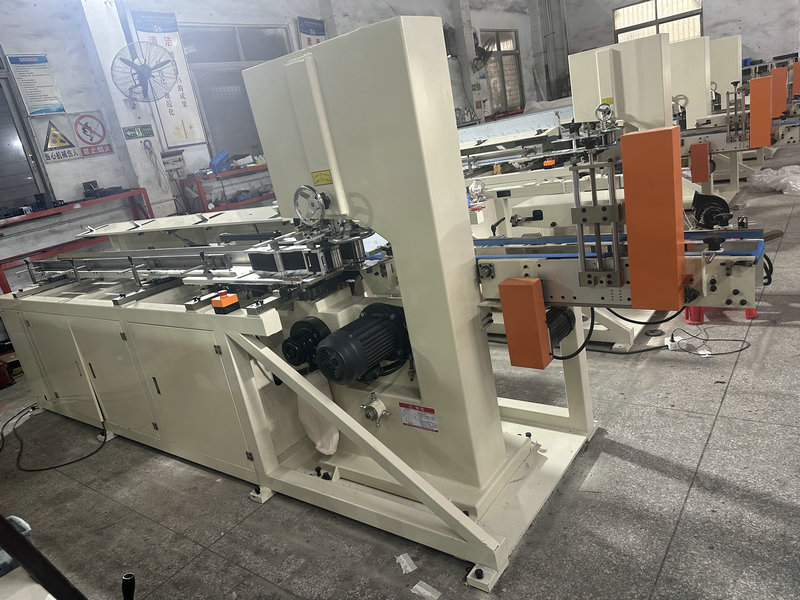

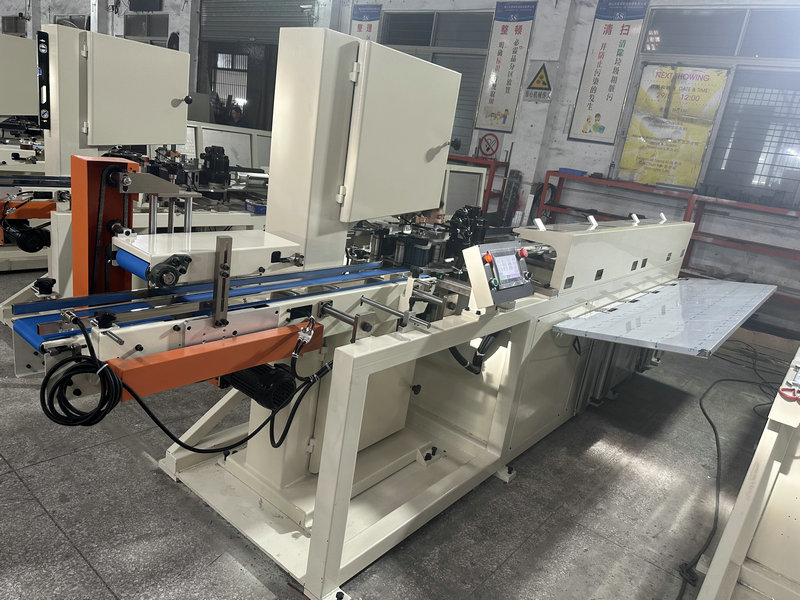

2.XY-AI-400 آلة قطع ورق التواليت الأوتوماتيكية
المعلمة التقنية:
1. سرعة القطع: 80-100 قطعة/الدقيقة
2. شفرة القطع: شفرة المنشار الشريطي (الحجم 3750*60*0.6)
3. طول سجل المرحاض: 2850 مم
4. طول لفة المرحاض النهائي: الحد الأقصى. 250 ملم
5. قطر لفة المرحاض النهائية: 90-120mm
6. تحمل القطع: ±1.5mm
7. مصدر الطاقة: 7.5 كيلو وات 380 فولت 50 هرتز 3 مراحل
8. الحجم الكلي: 2800*1500*2100 مللي متر
9. وزن الماكينة: 1100 كجم

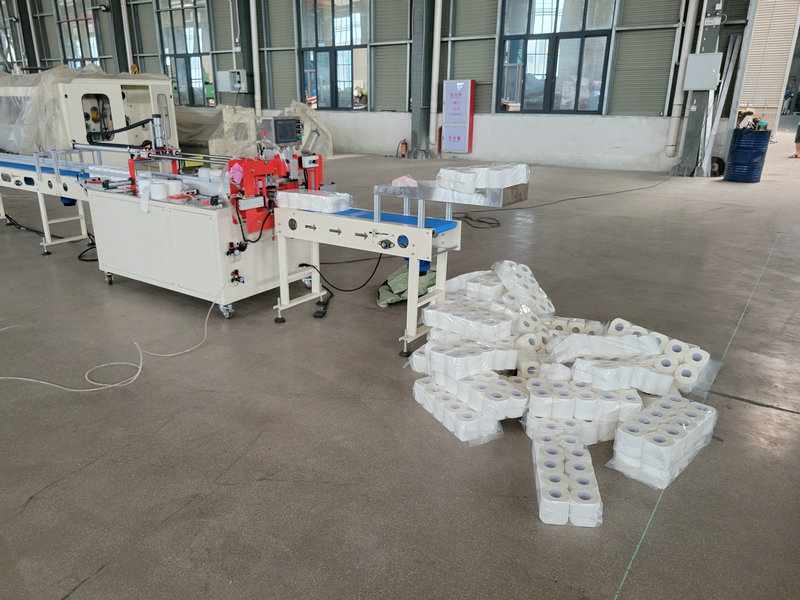

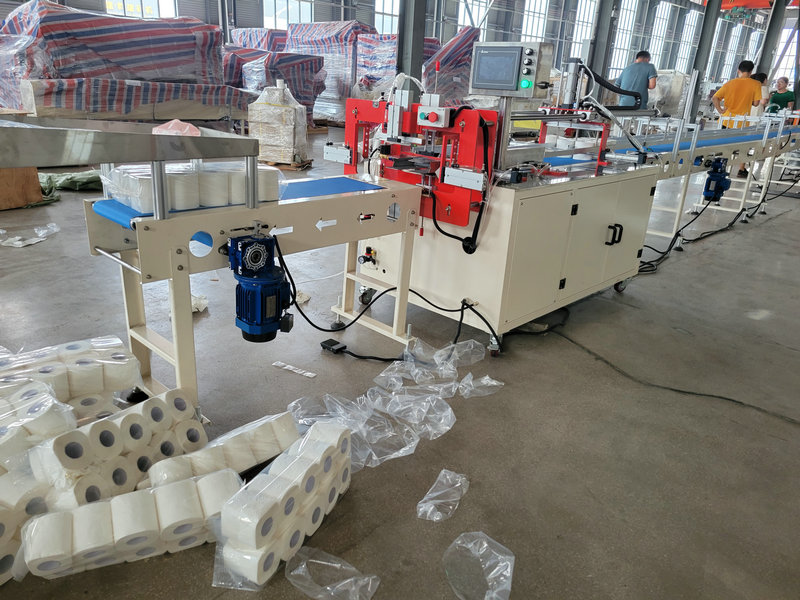

3.XY-AI-398A آلة تعبئة ورق التواليت الصغيرة شبه الأوتوماتيكية 10 لفات
معلمة التكنولوجيا:
1. السرعة: 5-10 أكياس/دقيقة
2. قطر المنتجات النهائية: 90-120mm
3. طول المنتجات النهائية: 100-120mm
4. الارتفاع: للمنتجات النهائية: 100 مم
5. نوع العبوة: 8 لفات، 10 لفات و 12 لفات في طبقة واحدة
6. الجهد: 3KW 380V 50HZ 3 المرحلة
7. البعد الكلي: 8700*1000*1300 ملم
8. الوزن: 600 كجم
يتضمن خط الإنتاج هذا 3 آلات:
1. آلة إعادة لف ورق التواليت الصغيرة ذات السرعة العالية XY-TQ-B
2.XY-AI-400 آلة قطع ورق التواليت الأوتوماتيكية
3.XY-AI-398A آلة تعبئة ورق التواليت الصغيرة شبه الأوتوماتيكية 10 لفات

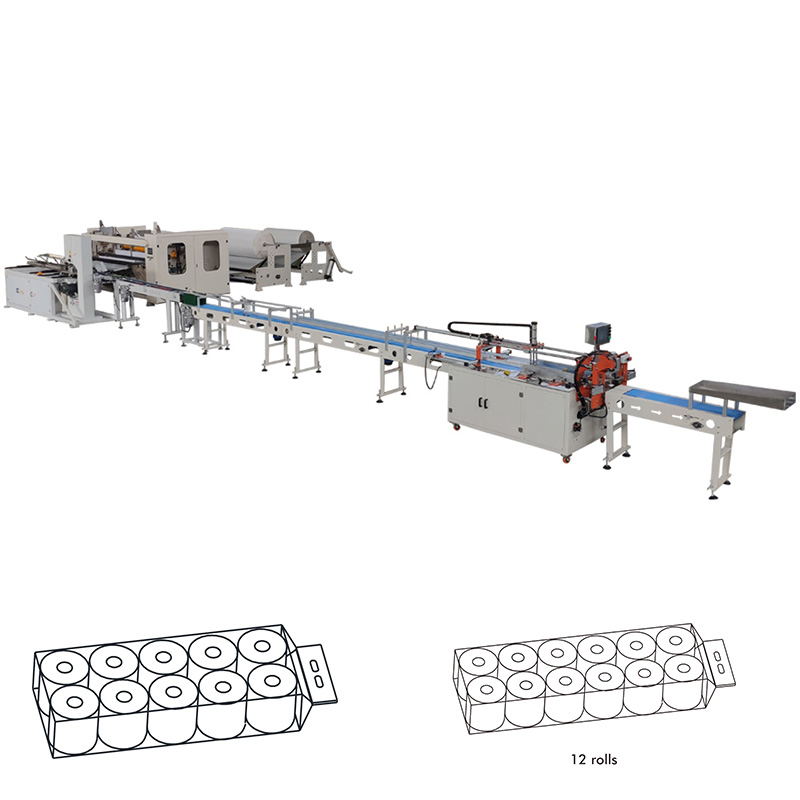

يتكون خط الإنتاج هذا من آلة إعادة اللف الأوتوماتيكية بالكامل، وآلة المنشار الشريطي الصغيرة الأوتوماتيكية لورق التواليت وآلة تعبئة لفات ورق التواليت شبه الأوتوماتيكية.
من اللفة الجامبو إلى اللفائف النهائية، يعمل الخط بأكمله بسلاسة ويعمل بشكل مستقر، مما يوفر تكلفة العمالة ويقلل من قوة العمالة. إنه الخيار الأفضل لإنتاج منتجات ورق التواليت الصحية.
