خط إنتاج آلة نقل المناشف اليدوية القابلة للطي N الأوتوماتيكية بالكامل

خط إنتاج آلة نقل المناشف اليدوية القابلة للطي N الأوتوماتيكية بالكامل

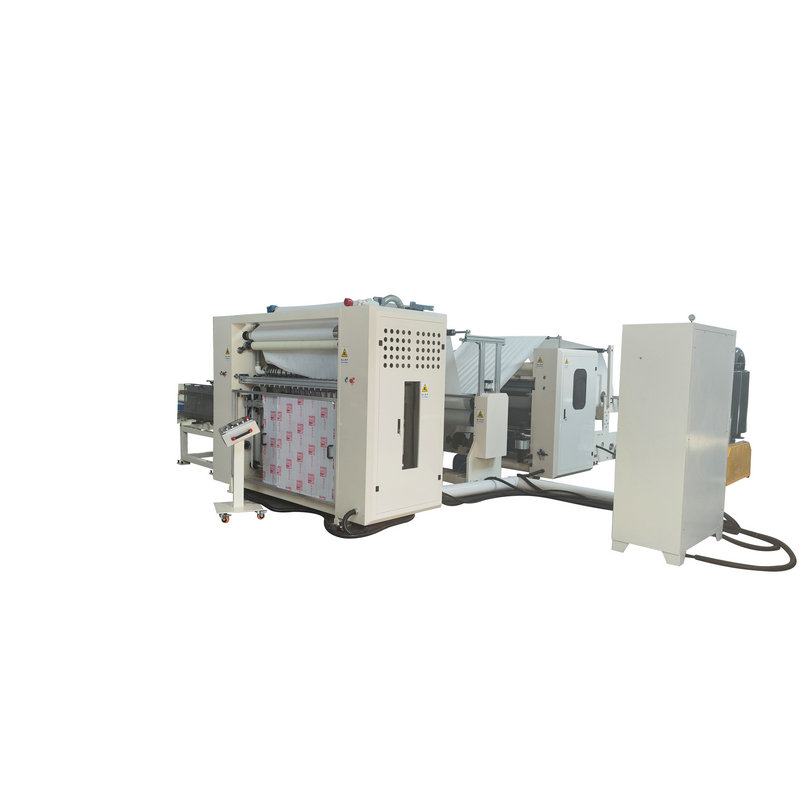

XY-BT-288 آلة نقل المناشف اليدوية القابلة للطي N
الأداء الرئيسي والميزات الهيكلية:

1. طريقة العد: حساب مؤازر عالي الدقة، عد دقيق بنسبة 100%.
2. نطاق وزن الورق (جم): طبقة واحدة 38-44 جم/م2.
3. آلية الطي: طي الفراغ.
4. طريقة الطي: طي متداخل.
5. الهيكل: لوح جداري بسمك 40 مم 45#.
6. معالجة الأسطوانة القابلة للطي: مقسية ومُصنعة بفتحات عميقة عالية الدقة لضمان صلابة وقوة كل بكرة. جميع الأسطوانات مصنوعة باستخدام الحاسب الآلي ومتوازنة ديناميكيًا G3.2 لضمان دقة طي عالية السرعة.
7. أسطوانة قطع الورق: أسطوانة قطع الورق الواحدة مع ثلاث شفرات قطع موزعة بالتساوي تضمن طول كسر ورق ثابت يبلغ 225 (+3، -3) مم. يتم وضع فتحات مفرغة بشكل منتظم بجوار كل شفرة على سطح الأسطوانة لتثبيت الورق المقطوع على سطح الأسطوانة.

8. أسطوانة الطي بكرتان قابلتان للطي، كل منهما مجهزة بأربعة إدراجات للورق وأربعة أخاديد على شكل حرف V متباعدة بالتساوي على الأسطوانات، مما يضمن حجم ورق مطوي يبلغ 75 مم (+3، -3). يتم وضع فتحات مفرغة بشكل منتظم بجوار الإدخالات والأخاديد على شكل حرف V على سطح الأسطوانة لتثبيت الورق المقطوع على سطح الأسطوانة.
9. فجوة الأسطوانة القابلة للطي: 0.3 مم (بالنسبة للورق المركب، تختلف الفجوة حسب السمك).
10. طريقة تغذية الورق: يدوي.
11. جهاز التغذية على شكل S: يستخدم أسطوانة سحب على شكل S، مع أحزمة بكرة مدببة لضبط التوتر في مناطق تغذية الورق والكسر.
12. مجاري الهواء: تركيب مجاري الهواء في الموقع هو مسؤولية المشتري.

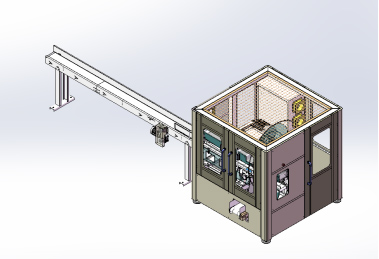

XY-GU-281 آلة قطع المناشف اليدوية عالية السرعة
الأداء الرئيسي والميزات الهيكلية:

1. إن آلة قطع المنشار اليدوية مصممة خصيصًا لقطع المناشف اليدوية الأوتوماتيكية والمستمرة.
2. تصميم الآلة وبنيتها يستخدمان أحدث التقنيات الإلكترونية وتقنية المحرك المؤازر المزدوج، مما يعزز بشكل كبير استقرار القطع ويتيح إزالة النفايات بسرعة ومرونة.
3. حزام التوقيت المضاد للكهرباء الساكنة يزيل مشكلة التصاق ورق المناشف اليدوية بالحزام، مما يحسن دقة النقل وجودة القطع مقارنة بالأحزمة التقليدية.
4. إن نظام تغذية الورق الموجود في آلة قطع الورق ذات القناة الواحدة الدوارة الكبيرة هو ميزة فريدة لهذه الآلة. مدعومًا بنظام محرك مؤازر مزدوج، يتم نقل تغذية الورق بشكل متقطع، مع التحكم المجزأ في أقسام التغذية الأمامية والخلفية للتحكم الدقيق في طول قطع الورق.

5. تستخدم آلية قطع منشار المنشفة اليدوية حامل شفرة دائري دوار ومتأرجح، والذي يدور تلقائيًا من أجل قطع الورق بدقة.
6. يقوم نظام شحذ الشفرة الأوتوماتيكي بشحذ الشفرة الدائرية تلقائيًا، مع تغذية عجلة الطحن تلقائيًا، ويمكن تعديل المعلمات عبر شاشة اللمس.

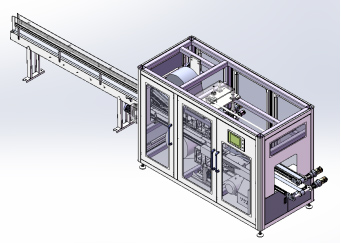

XY-BT-298 آلة تعبئة ورق المناشف اليدوية الأوتوماتيكية

الأداء الرئيسي والميزات الميكانيكية
1. الآلة بأكملها تستخدم PLC ومحرك مؤازر كوحدات التحكم والقيادة، مما يتيح عمليات أوتوماتيكية بالكامل بما في ذلك نقل ورق المناشف اليدوية، وفصل المواد، وتغذية الفيلم، وصنع الأكياس، وفتح الأكياس، والتعبئة، والختم، وترميز التاريخ.
2. تشكيل القالب: تستخدم عملية الختم تصميم قالب الضغط السلبي لضمان التغليف الجميل.
3. واجهة الإنسان والآلة: إعدادات الشاشة التي تعمل باللمس وتشغيلها بسيطة ومريحة.
4. تتبع الأعطال وإنذارها: يمكن تحديد سبب الأعطال وموقعها بسرعة وعرضها تلقائيًا على شاشة اللمس، مما يسهل عملية الصيانة.
5. نظام المراقبة: يكتشف وجود الأكياس والمنتجات لمنع تشغيلها بدون أكياس أو منتج. يتم إخراج الأكياس تلقائيًا إذا كانت ذات شكل غير طبيعي، ويتم إيقاف تشغيل الماكينة تلقائيًا إذا كان فتح الكيس غير طبيعي، ويتم إخراج الأكياس تلقائيًا إذا أدى التصاق الكيس إلى فشل فتح الكيس.
6. سرعة التعبئة والتغليف قابلة للتعديل.
7. نظام التحكم في درجة الحرارة: يستخدم التسخين الفوري باستخدام سلك التسخين ووضع التحكم في التيار المتردد، مما يوفر قدرة قوية على التكيف مع ظروف كورونا في الأكياس ويمنع بشكل فعال الأختام الزائفة.

1. سرعة الإنتاج: 0-140 م/دقيقة
2. حجم ورق لفة جامبو: القطر: 1500 مم، الحد الأقصى للعرض: 1500 مم
3. القطر الأساسي للمواد الخام: 76.2 مم
4. تتكشف حجم المنتج: 210*210 مللي متر (أحجام أخرى يرجى تحديدها)

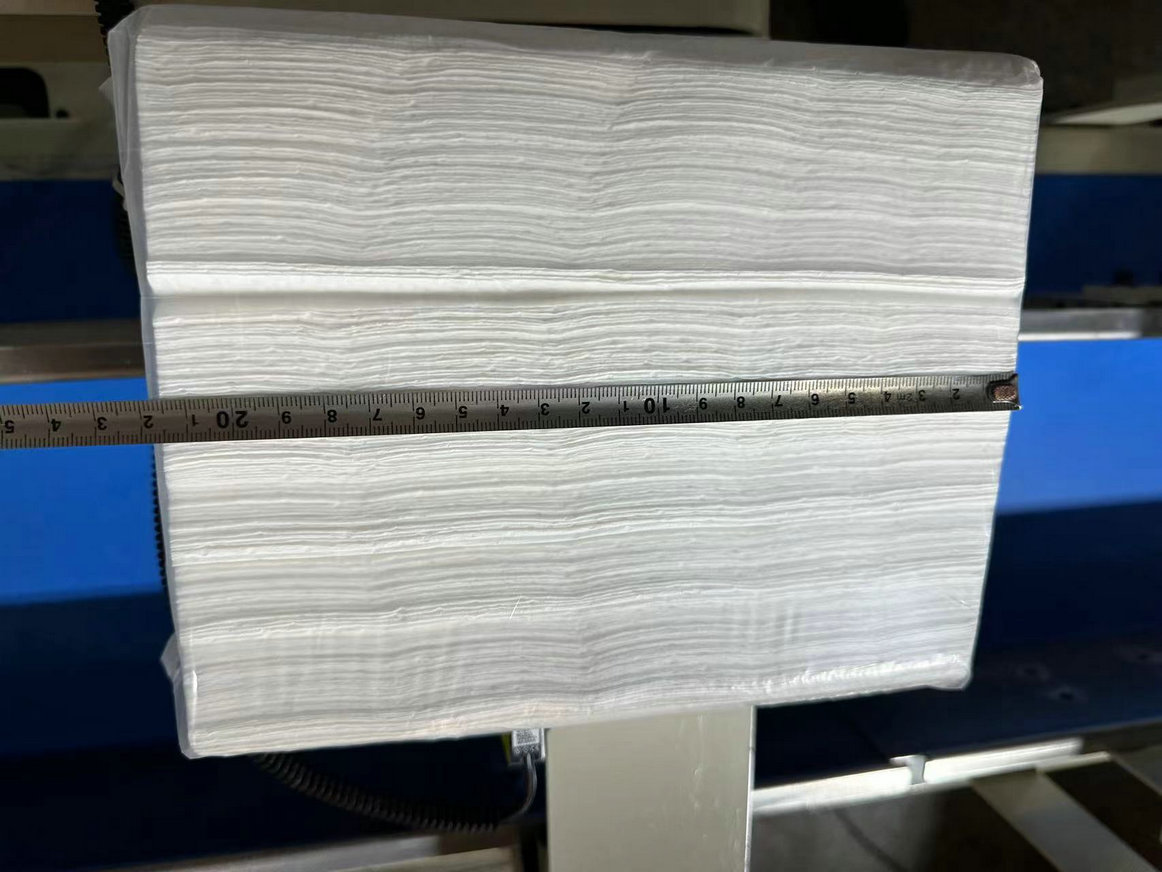

5. حجم المنتج المطوي: 210*70 مللي متر
6. مجموعة واحدة من الفولاذ إلى جهاز النقش الكامل للصلب
7. نظام النقل التلقائي
8. الطاقة: 47 كيلو واط (380 فولت، 50 هرتز، 3 مراحل)
9. الحجم الكلي (الطول*العرض*الارتفاع): 5700*7850*1900mm
10. الوزن: 6 طن

XY-GU-281 آلة قطع المناشف اليدوية عالية السرعة
معلمة التكنولوجيا:

1. سرعة القطع: 30-150 قطعة/دقيقة
2. طول اللفة الجامبو: 1500 مم
3. حجم المنتج النهائي (الطول * العرض * الارتفاع): 210*80*70 مللي متر
4. الطاقة: 5 كيلو وات (380 فولت، 50 هرتز، 3 مراحل)
5. الحجم الكلي (الطول * العرض * الارتفاع): 4700*1500*2100 مللي متر
6. الوزن: 1500 كجم

XY-BT-298 آلة تعبئة ورق المناشف اليدوية الأوتوماتيكية
المعلمات التقنية:

1. السرعة: 20-40 كيس/دقيقة
2. حجم منشفة اليد (الطول * العرض * الارتفاع): 210*80*70 مللي متر
3. مصدر الطاقة: 11KW (380V 50HZ 3phase)
4. الحجم الكلي (الطول * العرض * الارتفاع): 5300*1060*1700 مللي متر
5. الوزن: 2000 كجم

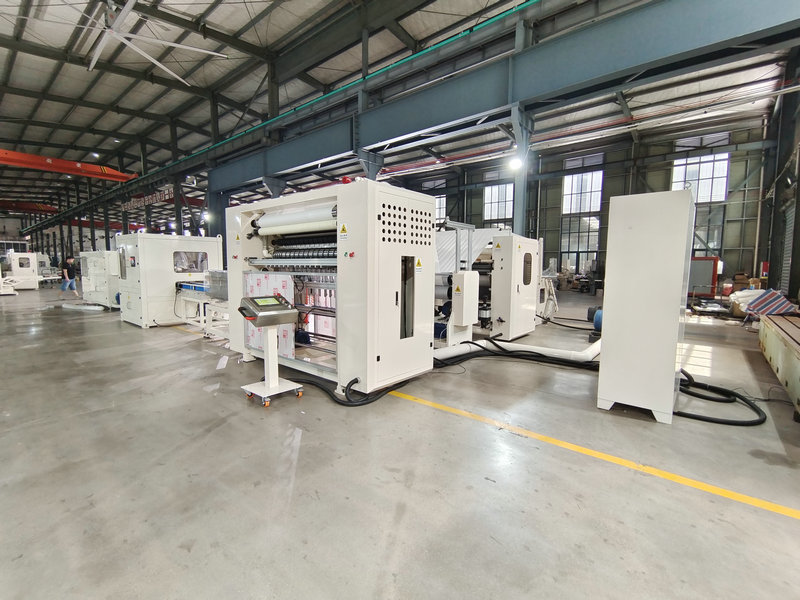

يتكون خط إنتاج آلة نقل المناشف اليدوية القابلة للطي N الأوتوماتيكية بالكامل من:
XY-BT-288 آلة نقل المناشف اليدوية القابلة للطي N
XY-GU-281 آلة قطع المناشف اليدوية عالية السرعة
XY-BT-298 آلة تعبئة ورق المناشف اليدوية الأوتوماتيكية

إن خط إنتاج آلة نقل المناشف اليدوية القابلة للطي N الأوتوماتيكي بالكامل يعمل بسلاسة وثبات طوال العملية بأكملها بدءًا من لفة الجامبو إلى ورق المناشف اليدوية القابل للطي للأكياس N. إن خط الإنتاج الأوتوماتيكي العالي هذا يقلل بشكل كبير من تكاليف العمالة ويقلل من كثافة العمالة، مما يجعله الخيار الأمثل لتصنيع ورق المناشف اليدوية Nfold.
